（免費下載）JGJ/T 317-2014 建筑工程裂縫防治技術(shù)規(guī)程
1 總 則
1.0.1 為加強對建筑工程裂縫的控制，保證房屋建筑的安全性、適用性和耐久性，制定本規(guī)程。
1.0.2 本規(guī)程適用于建筑工程裂縫的預(yù)防和裂縫的治理。本規(guī)程不適用于偶然作用引起裂縫的防治。
1.0.3 建筑工程裂縫的防治，除應(yīng)符合本規(guī)程外，尚應(yīng)符合國家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定。
2 術(shù)語和符號
3 基本規(guī)定
4 地基變形裂縫控制
5 混凝土結(jié)構(gòu)裂縫控制
6 砌體結(jié)構(gòu)裂縫控制
7 輕質(zhì)隔墻裂縫控制
8 外墻外保溫工程裂縫控制
8.0.1 外墻外保溫工程應(yīng)選用滿足國家現(xiàn)行有關(guān)標(biāo)準(zhǔn)要求且經(jīng)過認證的外墻外保溫系統(tǒng)，其組成材料應(yīng)成套供應(yīng)。
8.0.2 外墻外保溫用材料除應(yīng)符合國家現(xiàn)行相關(guān)標(biāo)準(zhǔn)外，尚應(yīng)符合下列規(guī)定：
1 板塊狀保溫材料應(yīng)有足夠的陳化時間；
2 非金屬連接件不應(yīng)采用再生材料制品；
3 墻體所采用的飾面涂料應(yīng)具有防水透氣性。
8.0.3 外墻外保溫系統(tǒng)的抹灰砂漿可按本規(guī)程附錄G的方法進行抗裂性試驗。
8.0.4 保溫工程施工前，應(yīng)對墻體存在的裂縫進行處理。
8.0.5 外保溫系統(tǒng)應(yīng)包覆門窗洞口及墻、陽臺、挑沿等突出部位。
8.0.6 外墻外保溫應(yīng)在結(jié)構(gòu)縫處、預(yù)制墻板相接處、外墻材料改變部位、外墻可能產(chǎn)生較大位移的部位設(shè)置變形縫，并應(yīng)對變形縫進行防水處理。
8.0.7 外墻外保溫系統(tǒng)施工期間及完工后24h內(nèi)，基層及環(huán)境空氣溫度不應(yīng)低于5℃；夏季應(yīng)避免陽光暴曬；5級以上大風(fēng)天氣和雨天不應(yīng)施工。
8.0.8 膠粉聚苯顆粒外墻外保溫系統(tǒng)應(yīng)設(shè)置分格縫，并應(yīng)對分格縫處采取防滲漏措施。
8.0.9 保溫板外墻外保溫系統(tǒng)的施工應(yīng)符合下列規(guī)定：
1 對現(xiàn)澆混凝土外墻表面光滑處及殘留的隔離劑應(yīng)進行處理；
2 墻面不平整處，宜采用保溫砂漿修補、找平；
3 墻角處保溫板應(yīng)交錯互鎖；
4 門窗洞口四角處保溫板不得拼接，保溫板接縫距角部的距離不宜小于200mm；
5 裝飾縫、保溫板拼縫、門窗四角和陰陽角等應(yīng)設(shè)置局部加強網(wǎng)；
6 保溫板安裝后應(yīng)及時抹面。
8.0.10 外墻外保溫系統(tǒng)薄抹面層的抗裂砂漿厚度宜為3mm～6mm，抹灰面層中應(yīng)滿鋪耐堿玻璃纖維網(wǎng)格布，玻璃纖維網(wǎng)格布應(yīng)橫向鋪設(shè)并全部壓入抗裂砂漿中。
9 裝修工程裂縫控制
10 裂縫的判斷與處理
附錄A 混凝土熱物理性能測試與估算
A.0.1 混凝土的線膨脹系數(shù)αc可按現(xiàn)行行業(yè)標(biāo)準(zhǔn)《水工混凝土試驗規(guī)程》DL／T 5150中規(guī)定的方法測定，也可按現(xiàn)行國家標(biāo)準(zhǔn)《混凝土結(jié)構(gòu)設(shè)計規(guī)范》GB 50010的規(guī)定取值；當(dāng)骨料為確定的單一品種時，可取表A.0.1所列數(shù)值。

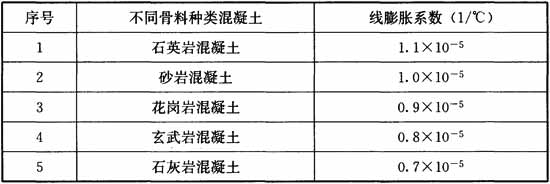

表A.0.1 混凝土線膨脹系數(shù)αc
A.0.2 混凝土的導(dǎo)熱系數(shù)λ可按現(xiàn)行行業(yè)標(biāo)準(zhǔn)《泡沫混凝土》JG／T 266中規(guī)定的方法進行測定。當(dāng)缺少相關(guān)數(shù)據(jù)時，可取5.44kJ／(m·h·℃)～10.6kJ／(m·h·℃)之間的數(shù)值。
A.0.3 混凝土的比熱c可按現(xiàn)行行業(yè)標(biāo)準(zhǔn)《輕骨料混凝土技術(shù)規(guī)程》JGJ 51中規(guī)定的方法測定。當(dāng)缺少相關(guān)數(shù)據(jù)時，可取0.92kJ／(kg·℃)～0.96kJ／(kg·℃)之間的數(shù)值。
A.0.4 水泥的水化熱可按現(xiàn)行國家標(biāo)準(zhǔn)《水泥水化熱測定方法》GB／T 12959的規(guī)定進行測定。當(dāng)缺少相關(guān)數(shù)據(jù)時，可按下式進行估算：
式中：Qt——齡期t時的累積水化熱(kJ／kg)；
Q0——最終水化熱(kJ／kg)，可按表A.0.4取值；
t——齡期(d)；
m、n——常數(shù)，可按表A.0.4取值。
表A.0.4 水泥水化熱的參數(shù)
| 水泥品種 |
Q0 | m | n |
| 普通硅酸鹽水泥42.5級 | 340 | 0.69 | 0.56 |
| 普通硅酸鹽水泥32.5級 | 340 | 0.36 | 0.74 |
| 中熱硅酸鹽水泥42.5級 | 280 | 0.79 | 0.70 |
| 低熱礦渣硅酸鹽水泥32.5級 | 280 | 0.29 | 0.76 |
A.0.5 混凝土的水化熱可根據(jù)水泥的水化熱以及混凝土配合比進行估算，當(dāng)缺少有關(guān)數(shù)據(jù)時，42.5級普通硅酸鹽水泥配制的普通碎石混凝土，可按下式估算混凝土的總水化熱：
式中：Qc——混凝土的總水化熱(kJ／m3)；
fcu,28——齡期為28d時的混凝土立方體抗壓強度(MPa)。
A.0.6 當(dāng)缺少有關(guān)數(shù)據(jù)時，在無保溫的情況下，混凝土的表面放熱系數(shù)β可按表A.0.6-1所列數(shù)值確定；當(dāng)混凝土表面設(shè)有保溫層時，等效放熱系數(shù)可按式(A.0.6)計算。
式中：hi——第i層保溫材料的厚度(m)；
β——最外層保溫材料與空氣接觸的放熱系數(shù)，可按表A.0.6-1確定；
λi——第i層保溫材料的導(dǎo)熱系數(shù)，可按表A.0.6-2確定。
表A.0.6-1 混凝土表面放熱系數(shù)β
| 序號 | 環(huán)境情況 | 放熱系數(shù)kJ／(m·h·℃) |
| 1 | 散至空氣(風(fēng)速2m／s～5m／s) | 50～90 |
| 2 | 散至空氣(風(fēng)速0～2m／s) | 25～50 |
| 3 | 散至流水 |
∞ |
表A.0.6-2 保溫材料的λi值
| 材料 | 木板 | 木屑 | 草席 | 石棉氈 | 油毛氈、麻屑 | 泡沫塑料 |
| λi kJ／(m·h·℃) |
0.84 | 0.63 |
0.50 | 0.42 | 0.17 | 0.13 |
A.0.7 當(dāng)缺少有關(guān)數(shù)據(jù)時，混凝土在齡期t時的絕熱溫升Tt可按式(A.0.7)估算。
式中：W——混凝土膠凝材料用量(kg／m3)；
p——粉煤灰摻量的百分數(shù)(％)；
c——混凝土的比熱[kJ／(kg·℃)]；
Qt——t時刻的累積水化熱(kJ)。
附錄B 混凝土收縮特性的測試與估算
B.0.1 混凝土在標(biāo)準(zhǔn)及同條件養(yǎng)護下的收縮性能可按現(xiàn)行國家標(biāo)準(zhǔn)《普通混凝土長期性能和耐久性能試驗方法標(biāo)準(zhǔn)》GB／T 50082的規(guī)定進行測試。
B.0.2 當(dāng)缺少相關(guān)數(shù)據(jù)時，可按下式估算齡期小于120d普通混凝土的干燥收縮量：
式中：εsh(fcu，28，t)——普通混凝土在120d之內(nèi)任意時間的收縮值(×10-6)；
fcu，28——齡期為28d時混凝土立方體抗壓強度 (MPa)；
t——混凝土的齡期(d)。
附錄C 混凝土徐變的測試與估算
C.0.1 混凝土的受壓徐變可按現(xiàn)行國家標(biāo)準(zhǔn)《普通混凝土長期性能和耐久性能試驗方法標(biāo)準(zhǔn)》GB／T 50082的規(guī)定進行測試。
C.0.2 當(dāng)缺少相關(guān)數(shù)據(jù)時，混凝土結(jié)構(gòu)設(shè)計在估算預(yù)應(yīng)力損失和混凝土熱膨脹作用效應(yīng)時，混凝土受壓徐變量可按下列公式估算：
式中：t——從t0時刻開始的加載時間(d)；
σ0——在t0時刻施加的拉應(yīng)力(MPa)；
Ec,28——齡期為28d的混凝土彈性模量(MPa)；
φ(t)——徐變系數(shù)；
fcu——C20～C50的混凝土強度等級；
β(fcu)——混凝土強度影響系數(shù)，
C.0.3 當(dāng)結(jié)構(gòu)設(shè)計采用本附錄第C.0.2條進行混凝土抗裂性能分析時，拉應(yīng)力σ0的取值不宜大于0.4倍的混凝土抗拉強度。
附錄D 膠凝材料及外加劑相容性試驗
D.0.1 本方法適用于混凝土中膠凝材料及其與外加劑的相容性試驗，主要包括膠凝材料與外加劑之間的凝結(jié)的適應(yīng)性以及膠凝材料與外加劑的圓環(huán)開裂適應(yīng)性。
D.0.2 圓環(huán)開裂試模應(yīng)符合下列規(guī)定：
1 試模由芯模、側(cè)模和底座構(gòu)成；
2 芯模應(yīng)為鋼制，頂面設(shè)凹槽；
3 側(cè)?？蔀橛袡C玻璃或鋼制，安裝后高度與芯模高度相同；
4 底座可為有機玻璃或鋼制，尺寸與芯模和側(cè)模匹配；
5 由試模成型試件外徑應(yīng)為140mm±1mm，內(nèi)徑應(yīng)為90mm±1mm，高度應(yīng)為25mm±1mm。
D.0.3 相容性試驗應(yīng)具備下列儀器設(shè)備：
1 符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《水泥凈漿攪拌機》JC／T 729的水泥凈漿攪拌機；
2 符合現(xiàn)行國家標(biāo)準(zhǔn)《水泥標(biāo)準(zhǔn)稠度用水量、凝結(jié)時間、安定性檢驗方法》GB／T 1346的標(biāo)準(zhǔn)維卡儀；
3 符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《行星式水泥膠砂攪拌機》JC／T 681的水泥膠砂攪拌機；
4 符合現(xiàn)行國家標(biāo)準(zhǔn)《水泥膠砂流動度測定方法》GB／T 2419要求的水泥膠砂流動度測定儀；
5 稱量1000g，分度不大于1g的天平以及稱量4000g，分度不大于1g的天平；
6 分度值為0.01mm的應(yīng)變儀或讀數(shù)顯微鏡。
D.0.4 應(yīng)按現(xiàn)行國家標(biāo)準(zhǔn)《水泥標(biāo)準(zhǔn)稠度用水量、凝結(jié)時間、安定性檢驗方法》GB／T 1346的有關(guān)要求測試水泥及水泥加入外加劑后在標(biāo)準(zhǔn)稠度情況下的凝結(jié)時間，判斷水泥及加入外加劑后凝結(jié)時間有無異常。
D.0.5 膠凝材料及外加劑的圓環(huán)開裂性試驗可在相同環(huán)境條件、相同測試方法下進行。標(biāo)準(zhǔn)條件下的試驗可按以下步驟規(guī)定進行：
1 試模成型時，環(huán)境應(yīng)保持在溫度(20±2)℃、相對濕度大于50％的條件下；
2 稱取1500g水泥，達到標(biāo)準(zhǔn)稠度下的用水量；當(dāng)使用外加劑時，用水量亦為標(biāo)準(zhǔn)稠度下的用水量；將有關(guān)物料放入水泥膠砂攪拌機中進行攪拌；
3 將攪拌好的料漿分兩層放入抗裂試模中，并用刮刀不斷插搗，插搗過程中不應(yīng)帶入空氣，并使料漿略高于抗裂試模邊緣；
4 將抗裂試模放置在跳桌上跳30次，跳動期間試模不得脫離跳桌；
5 用刮刀將料漿刮至與抗裂試模平齊；
6 將成型好的抗裂試模立即放入溫度為(20±2)℃、濕度大于90％的環(huán)境中養(yǎng)護24h后脫模；
7 脫模后的抗裂試件立即放入溫度為(20±2)℃、相對濕度60±5％的環(huán)境中，用應(yīng)變儀或放大鏡觀察和記錄試件環(huán)立面第一條裂縫出現(xiàn)的時間，并計算試件從脫模后放入此環(huán)境時到裂縫產(chǎn)生的間隔時間，此時間間隔即為開裂時間；
8 以三個試件測值的算術(shù)平均值作為開裂時間的最終結(jié)果；三個測值中的最大值或最小值中有一個與中間值的差值超過中間值的20％時，應(yīng)把最大及最小值一并舍除，取中間值作為最終 結(jié)果；當(dāng)兩個測值與中間值的差均超過中間值的20％時，則該組試件的試驗結(jié)果無效。
D.0.6 可按相同條件下開裂時間的長短，判斷材料之間適應(yīng)性。
附錄E 混凝土抗裂性能的平板試驗
E.0.1 混凝土抗裂性能平板試驗用試模應(yīng)符合下列規(guī)定：
1 試模應(yīng)由底板、?？蚝弯摻羁蚣軜?gòu)成；
2 底板及?？蚩捎赡静幕蜾摬闹瞥桑?br/>3 ?？虻膬?nèi)框尺寸宜為600mm×900mm×50mm或600mm×900mm×63mm；
4 ?？虻母叨葢?yīng)由骨料最大粒徑確定，當(dāng)骨料最大粒徑不超過25mm時，宜使用50mm高的?？?；當(dāng)骨料最大粒徑不超過31.5mm時，宜使用63mm高的?？?；
5 模板底部應(yīng)襯有塑料薄膜，以減小底模對試件收縮變形的影響；
6 模板四周、底部應(yīng)保持平整狀態(tài)，無翹曲、無凹凸現(xiàn)象；
7 模板內(nèi)應(yīng)放置直徑10mm光圓鋼筋的框架，框架的外圍尺寸：570mm×870mm，框架四角應(yīng)分別焊接四個豎向鋼筋端頭，鋼筋端頭的高度宜為10mm。
E.0.2 混凝土抗裂性能平板檢驗應(yīng)具備下列儀器設(shè)備：
1 混凝土攪拌機和振搗器；
2 兩個1000W碘鎢燈；
3 量程5000mm，分度值1mm的鋼卷尺；
4 分度值為0.01mm應(yīng)變儀或讀數(shù)顯微鏡；
5 風(fēng)速為5m／s～7m／s的風(fēng)扇；
6 棉線數(shù)米。
E.0.3 混凝土抗裂性能平板檢驗的試件成型宜按下列步驟進行：
1 將模框置于底板上，鋪設(shè)塑料薄膜，將限制鋼筋框放在塑料薄膜上；
2 按確定的配合比拌制受檢混凝土拌合物；
3 將混凝土拌合物均勻地澆筑在?？騼?nèi)，用平板振動器將其振搗密實并抹平試件表面。
E.0.4 混凝土抗裂性能檢驗應(yīng)在混凝土成型后開始，并應(yīng)符合下列規(guī)定：
1 溫度應(yīng)不低于25℃；
2 在試件上方0.8m應(yīng)用兩個1000W碘鎢燈給試件表面加熱；
3 風(fēng)扇應(yīng)以5m／s～7m／s的風(fēng)速經(jīng)過受檢混凝土表面。
E.0.5 風(fēng)扇、碘鎢燈應(yīng)連續(xù)開啟24h～48h，并應(yīng)定時觀察記錄試件裂縫的條數(shù)、部位以及每條裂縫的長度與寬度。
1 裂縫寬度宜用讀數(shù)顯微鏡測量，精確至0.01mm，記錄裂縫的最大寬度；
2 用棉線沿著裂縫走向取得相應(yīng)的長度，以鋼卷尺測量其長度，精確至1mm。
E.0.6 檢驗數(shù)據(jù)的整理應(yīng)符合下列規(guī)定：
1 試件的裂縫平均面積a宜按下式確定：
2 試件單位面積裂縫的數(shù)量b宜按下式確定：
3 試件裂縫面積比c宜按下式確定：
式中：N——裂縫總條數(shù)；
Wi——第i條裂縫的最大寬度(mm)；
Li——第i條裂縫的長度(mm)；
A——底板面積。
E.0.7 混凝土抗裂性能評價可按下列條件劃分：
1 平均開裂面積a小于10mm2；
2 單位面積裂縫數(shù)量b小于10根／m2；
3 裂縫面積比c小于100mm2／m2。
E.0.8 按評價條件可將混凝土抗裂性能分成下列五個等級：
1 Ⅰ級，試件無裂縫或僅有細微裂紋；
2 Ⅱ級，試件滿足所有評價條件；
3 Ⅲ級，試件滿足評價條件中的兩個；
4 Ⅳ級，試件滿足評價條件中的一個；
5 Ⅴ級，試件不滿足所有評價條件。
E.0.9 對于處于Ⅳ級和Ⅴ級的混凝土，可評價其抗裂性較差。
附錄F 砌筑墻體抗裂構(gòu)造措施
F.0.1 水平鋼筋墻體應(yīng)符合下列規(guī)定：
1 墻體的砌筑砂漿強度等級不應(yīng)低于M5；
2 墻體灰縫中應(yīng)設(shè)置通長的水平鋼筋，當(dāng)墻體兩端有構(gòu)造柱時，水平鋼筋應(yīng)伸入構(gòu)造柱；
3 水平鋼筋沿墻體高度的間距不應(yīng)大于500mm；
4 當(dāng)墻體的厚度小于或等于240mm時，每層鋼筋的數(shù)量不應(yīng)少于2根，當(dāng)墻體厚度大于240mm時，每層鋼筋的數(shù)量不應(yīng)少于3根；
5 鋼筋的直徑應(yīng)為6mm。
F.0.2 抗裂門窗洞口應(yīng)符合下列規(guī)定：
1 在過梁上墻體2道～3道灰縫內(nèi)應(yīng)設(shè)置鋼筋網(wǎng)片或3根直徑6mm的鋼筋，鋼筋網(wǎng)片或鋼筋伸入窗洞口兩端墻內(nèi)的長度不應(yīng)小于600mm；
2 在窗臺下2道～3道灰縫內(nèi)應(yīng)設(shè)置鋼筋網(wǎng)片或直徑6mm的鋼筋；
3 頂層窗臺下應(yīng)設(shè)置與塊材高度相匹配的鋼筋混凝土現(xiàn)澆帶，現(xiàn)澆帶伸入窗洞口兩端墻內(nèi)的長度不應(yīng)小于600mm；
4 溫差較大的地區(qū)的混水墻，除應(yīng)采取上述措施外，尚應(yīng)在門窗洞口上部設(shè)置45°斜向鋼筋網(wǎng)片或2根直徑6mm鋼筋，并用U形筋將斜筋固定在墻體上，再做內(nèi)外抹灰。
附錄G 抹灰砂漿抗裂性能圓環(huán)試驗
G.0.1 抹灰砂漿抗裂性能圓環(huán)試驗用試模應(yīng)符合下列規(guī)定：
1 圓環(huán)抗裂試?？捎傻鬃?、側(cè)模和芯模構(gòu)成；
2 芯模應(yīng)為鋼制，頂面可設(shè)凹槽；
3 側(cè)模可為有機玻璃或鋼制，安裝后高度應(yīng)與芯模高度相同；
4 底座宜為鋼制；
5 試模制成試件外徑宜為200mm±1mm；內(nèi)徑宜為150mm±1mm；高宜為25mm±1mm。
G.0.2 抹灰砂漿抗裂性能的圓環(huán)試驗宜配有下列儀器設(shè)備：
1 符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《建筑砂漿基本性能試驗方法標(biāo)準(zhǔn)》JGJ／T 70的砂漿攪拌機；
2 分度值為0.01mm的讀數(shù)顯微鏡。
G.0.3 抹灰砂漿抗裂性能圓環(huán)試驗試件的成型應(yīng)符合下列規(guī)定：
1 砂漿拌合物可按現(xiàn)行行業(yè)標(biāo)準(zhǔn)《建筑砂漿基本性能試驗方法標(biāo)準(zhǔn)》JGJ／T 70的規(guī)定或工程實際情況進行拌制；
2 拌合物的拌制數(shù)量應(yīng)能成型3個試件；
3 將拌合好的砂漿放入試模中，并應(yīng)按與抹灰砂漿相似的方法使其密實，并將砂漿表面抹平；
4 當(dāng)采用與抹灰基層相近的材料做底模時，底模的含水情況應(yīng)與基層實際情況相近；
5 成型的抗裂試模應(yīng)放入溫度為(20±2)℃、相對濕度大于95％或與施工現(xiàn)場同條件的環(huán)境中，養(yǎng)護24h后脫模；
6 脫模后的抗裂試件應(yīng)立即放入溫度為(30±2)℃、相對濕度50±5％或與施工現(xiàn)場同條件的環(huán)境中進行檢驗。
G.0.4 抹灰層砂漿抗裂性能可按下列步驟進行試驗：
1 用讀數(shù)顯微鏡觀察試件環(huán)立面上裂縫產(chǎn)生情況；
2 用讀數(shù)顯微鏡觀察時，應(yīng)按固定時間間隔進行觀察；
3 記錄裂縫產(chǎn)生的部位、長度與寬度以及第一條裂縫產(chǎn)生的時間；
4 觀察應(yīng)持續(xù)7d。
附錄H 混凝土裂縫處理方法
H.0.1 混凝土裂縫可采用鑿槽嵌補、扒釘控制裂縫、壓力灌漿、抽吸灌漿和浸漬修補等措施治理。
H.0.2 鑿槽嵌補可消除混凝土表面的裂縫，其修補操作可按下列步驟實施：
1 在開裂混凝土的表面上沿裂縫剔鑿凹槽，凹槽可為V形、梯形或U形，凹槽的寬度和深度宜為40mm～60mm；
2 清洗并晾干凹槽；
3 用環(huán)氧樹脂、環(huán)氧膠泥、聚氯乙烯膠泥或瀝青膏等嵌填修補材料將凹槽嵌縫并填平；
4 在嵌縫材料上涂刷水泥凈漿或其他涂料；
5 當(dāng)構(gòu)件有防水要求時，在水泥干燥后增設(shè)防水油膏面層。
H.0.3 扒釘控制裂縫的方法可有效限制裂縫寬度的增長，裂縫治理可按下列步驟實施：
1 沿裂縫按需要的間距和跨度鉆孔；
2 孔內(nèi)填塞膠結(jié)材料，并跨縫釘入扒釘用膠結(jié)材料固定；
3 當(dāng)需要鑿槽嵌補時，可按本附錄第H.0.2條的步驟執(zhí)行。
H.0.4 壓力灌漿裂縫治理方法可按下列步驟操作：
1 清理裂縫表面，用膠結(jié)材料封閉裂縫并預(yù)留灌漿孔和溢漿口；
2 粘結(jié)固定灌漿嘴，并連接壓漿泵；
3 按需要配制水泥漿、環(huán)氧樹脂、甲基丙烯酸酯、聚合物水泥等灌漿材料；
4 按需要的壓力進行壓力灌漿；
5 當(dāng)漿液由溢漿口流出可停止壓力灌漿；
6 清除溢流漿液，拔除灌漿嘴清理構(gòu)件表面。
H.0.5 抽吸灌漿裂縫治理方法可按下列步驟操作：
1 清理裂縫表面，用膠結(jié)材料封閉裂縫并預(yù)留吸漿口；
2 配制水泥漿、環(huán)氧樹脂、甲基丙烯酸酯、聚合物水泥等灌縫材料；
3 粘結(jié)固定抽吸管并壓緊彈簧造成負壓，將涂布在裂縫表面的漿液吸入裂縫內(nèi)；
4 拔除抽吸管，清理構(gòu)件表面。
H.0.6 對于龜裂的混凝土宜采用浸漬混凝土裂縫治理方法，可按下列步驟操作：
1 在需要處理的混凝土區(qū)域內(nèi)鉆孔；
2 粘結(jié)固定壓漿嘴，并連接壓漿泵；
3 配制環(huán)氧樹脂、甲基丙烯酸酯、聚合物水泥等浸漬漿料；
4 按需要的壓力向鉆孔內(nèi)注入浸漬漿料；
5 當(dāng)浸漬漿料從構(gòu)件表面溢出可停止注漿；
6 清除溢流漿液，拔除壓漿嘴，清理構(gòu)件表面。
