（免費下載）JGJ/T 408-2017 建筑施工測量標準
1 總 則
1.0.1 為規范我國建筑工程施工測量的技術要求，及時、準確地為建筑工程施工提供測繪成果和服務，制定本規范。
1.0.2 本標準適用于工業與民用建筑工程、建筑小區內市政工程等施工、竣工階段的施工測量。
1.0.3 建筑施工測量除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
A——衛星導航定位測量接收機標稱的固定誤差；
a——測距儀器標稱精度中的固定誤差；
B——衛星導航定位測量接收機標稱的比例誤差系數；
b——測距儀器標稱精度中的比例誤差系數；
D——距離；
d——較差、長度；
f——方位角閉合差；
h——高差；
hc——垂線長度；
i——儀器中心的高度；
L——為附合路線或閉合環線長度；
Li——為檢測測段長度；
m——控制網的測量中誤差；
mα——方位角中誤差；
mβ——測角中誤差；
mD——測距中誤差；
M△——高差偶然中誤差；
MW——高差全中誤差；
N——條數或環數、個數；
R——地球平均曲率半徑；
r——當?shù)卮髿庹凵渎剩?br/>S——斜距；
T——邊長相對中誤差分母；
v——覘標中心的高度；
W——閉合差；
Wα——邊角網角條件自由項的限值；
Wac——方位角條件自由項的限值；
Wic——起始邊(基線)條件自由項的限值；
Wr——觀測角與計算值的限差；
Wsc——極條件自由項的限值；
Wx、Wy、Wz——坐標分量閉合差；
αα——圓周角條件或組合角條件方程式的系數；
α——觀測角度；
β——觀測角度、傳距角；
ρ——常數，弧度的秒值，為206265″；
△——高差較差；
θ——垂直角；
σ——衛星導航定位測量基線長度中誤差。
3 基本規定
3.0.1 施工測量應明確所使用的平面坐標系統和高程系統。
3.0.2 建筑施工測量應以中誤差作為衡量測量精度的標準，以二倍中誤差為極限誤差。
3.0.3 測量儀器和量具應經國家認可的計量單位進行檢定，檢定合格后并在有效期內使用。
3.0.4 測量儀器和量具應進行定期檢驗校正，經緯儀、水準儀等儀器設備的主要軸系關系應在每次作業前進行檢驗校正。
3.0.5 測量儀器、量具應定期維護保養，并應按規定進行使用和保管。
3.0.6 測量原始記錄應清晰、完整、準確、無涂改。電子記錄應提交原始的數據文件。
3.0.7 施工單位在完成各階段的測量工作后，應及時整理施工測量資料。
3.0.8 工程施工總承包單位應具備完整的測量管理體系，建立健全施工測量管理制度。
3.0.9 施工測量成果質量應實行兩級檢查、一級驗收制度，測量成果應依次通過測量作業部門的過程檢查，質量管理部門的最終檢查和項目管理單位組織的驗收或委托具有資質的質量檢驗機構進行質量驗收。
3.0.10 施工測量成果應按規定要求執行保密規定。
4 施工測量準備工作
5 平面控制測量
6 高程控制測量
7 土方施工和基礎施工測量
8 基坑施工監測
9 民用建筑主體施工測量
10 工業建筑施工測量
11 建筑裝飾與設備安裝施工測量
12 建筑小區市政工程施工測量
13 建筑主體施工變形監測
14 竣工測量與竣工圖編繪
附錄A 方向觀測法度盤位置表
附錄A 方向觀測法度盤位置表

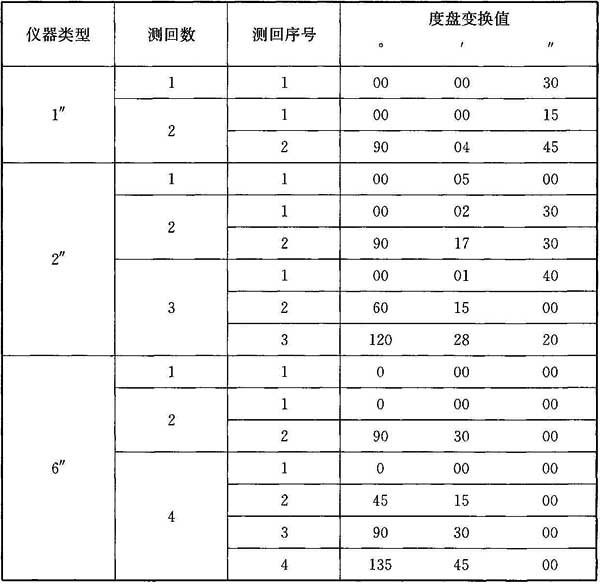

表A 用1″、2″、6″儀器方向觀測法度盤配置表
附錄B 豎向位移監測成果的計算
B.0.1 建筑物的垂直位移觀測點的平均豎向位移量hm應按下式計算：
式中：h1、h2、…、hn——各監測點的豎向位移量；
s1、s2、…、sn——相應監測點的基礎底面積。
B.0.2 當監測點分布均勻，各觀測點相應的基礎底面積大致相同時，建筑物的垂直位移觀測點的平均豎向位移量hm應按下式計算：
式中：n——監測點個數。
B.0.3 建筑物主體傾斜值△D及傾斜率i(圖B.0.3)，應按下列公式計算：

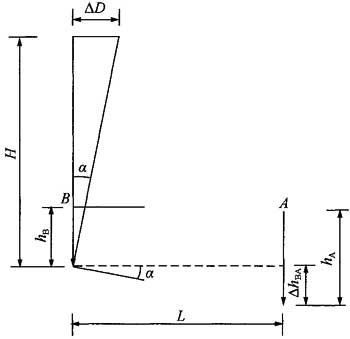

圖B.0.3 建筑物主體和基礎傾斜
式中：△hAB——基礎兩端點的豎向位移差；
L——基礎兩端點間的水平距離；
H——建筑物的高度；
α——建筑物的傾斜角。
B.0.4 建筑物基礎相對傾斜率i(圖B.0.3)，應按下式計算：
式中：hA、hB——傾斜段兩端監測點A、B的豎向位移量；
L——基礎兩端間的水平距離。
B.0.5 基礎撓度f的計算(圖B.0.5)，應按下式計算：
式中：△hBC——B、C點的豎向位移差；
△hBA——B、A的豎向位移差；
L1——BC的水平距離；
L2——AC的水平距離。

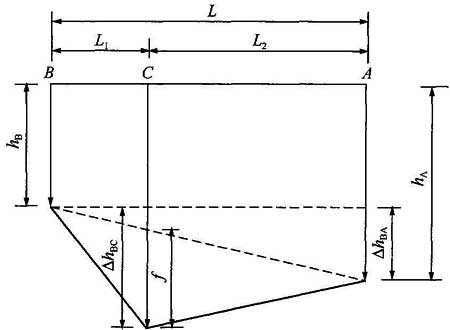

圖B.0.5 建筑物基礎撓度

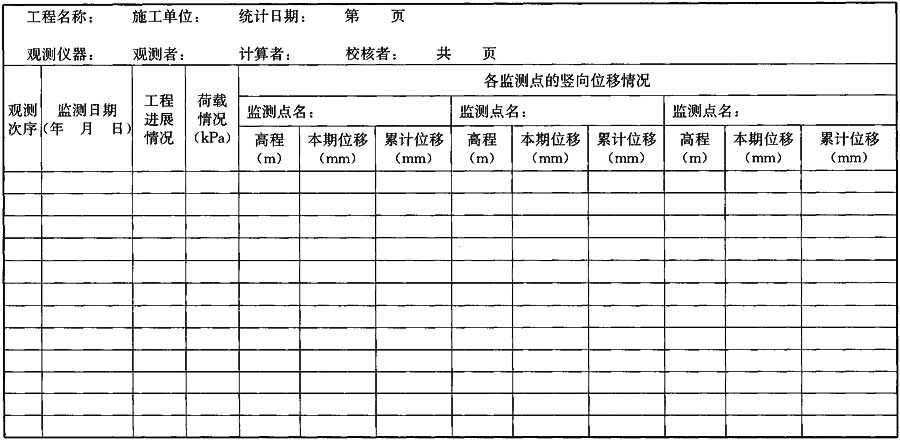

附錄C 豎向位移監測成果統計表
附錄C 豎向位移監測成果統計表
