（免費下載）GB 51309-2018 消防應急照明和疏散指示系統技術標準
前言
主編部門：中華人民共和國應急管理部
批準部門：中華人民共和國住房和城鄉建設部
施行日期：2019年3月1日
中華人民共和國住房和城鄉建設部公告
2018年 第151號
住房城鄉建設部關于發布國家標準《消防應急照明和疏散指示系統技術標準》的公告
現批準《消防應急照明和疏散指示系統技術標準》為國家標準，編號為GB 51309-2018，自2019年3月1日起實施。其中，第3．2．4、3．3．1、3．3．2、4．1．4、4．5．11(6)、6．0．1、6．0．5條(款)為強制性條文，必須嚴格執行。
本標準在住房城鄉建設部門戶網站(www．mohurd．gov．cn)公開，并由住房城鄉建設部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
2018年7月10日
前言
根據住房城鄉建設部《關于印發<2007年工程建設標準規范制訂、修訂計劃>的通知》(建標[2007]125號)的要求，消防應急照明和疏散指示系統技術規范編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制了本標準。
本標準共分為7章和6個附錄，主要技術內容包括：總則，術語，系統設計，施工，系統調試，系統檢測與驗收及系統運行維護。
本標準中以黑體字標志的條文為強制性條文，必須嚴格執行。
本標準由住房城鄉建設部負責管理和對強制性條文的解釋?zhuān)蓱?yīng)急管理部負責日常管理，由應急管理部沈陽消防研究所負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送應急管理部沈陽消防研究所(地址：遼寧省沈陽市皇姑區文大路218-20號甲，郵政編碼：110034)。
本標準主編單位、參編單位、主要起草人和主要審查人：
主編單位：應急管理部沈陽消防研究所
參編單位：上海市公安消防總隊
廣東省公安消防總隊
中國建筑設計研究院有限公司
北京市建筑設計研究院有限公司
中國建筑東北設計研究院有限公司
上海建筑設計研究院有限公司
中國建筑西南設計研究院有限公司
寶星電器(上海)有限公司
沈陽宏宇光電子科技有限公司
廣東拿斯特(國際)照明有限公司
北京市崇正華盛應急設備系統有限公司
浙江臺誼消防設備有限公司
集保(福州)電氣技術有限公司
大連路明發光科技有限公司
主要起草人：丁宏軍 張穎琮 劉凱 劉激揚 李小白 張磊 嚴洪 朱鳴 王金元 呂立 陳琪 汪猛 陳眾勵 蔡鈞 鐘桂生 牟宏偉 李強 湯魯文 周志平 江清 姚增碩
主要審查人：陳南 倪照鵬 趙克偉 郭樹林 黃德祥 王東林 李炳華 李忠 陳漢民
1 總 則
1.0.1 為了合理設計消防應急照明和疏散指示系統，保證消防應急照明和疏散指示系統的施工質量，確保系統正常運行，制定本標準。
1.0.2 本標準適用于建、構筑物中設置的消防應急照明和疏散指示系統的設計、施工、調試、檢測、驗收與維護保養。
1.0.3 消防應急照明和疏散指示系統的設計，必須遵循國家有關方針、政策，針對使用對象的特點，做到安全可靠、技術先進、經濟合理、節能環保。
1.0.4 消防應急照明和疏散指示系統的設計、施工、調試、檢測、驗收與維護保養，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 消防應急照明和疏散指示系統 fire emergency lighting and evacuate indicating system
為人員疏散和發生火災時仍需工作的場所提供照明和疏散指示的系統。
2.0.2 消防應急燈具 fire emergency luminaire
為人員疏散、消防作業提供照明和指示標志的各類燈具，包括消防應急照明燈具和消防應急標志燈具。
2.0.3 A型消防應急燈具 A type fire emergency luminaire
主電源和蓄電池電源額定工作電壓均不大于DC36V的消防應急燈具。
2.0.4 消防應急照明燈具 fire emergency lighting luminaire
為人員疏散和發生火災時仍需工作的場所提供照明的燈具。
2.0.5 消防應急標志燈具 fire emergency indicating luminaire
用圖形、文字指示疏散方向，指示疏散出口安全出口、樓層、避難層(間)、殘疾人通道的燈具。
2.0.6 應急照明配電箱 switch board for fire emergency lighting
為自帶電源型消防應急燈具供電的供配電裝置。
2.0.7 A型應急照明配電箱 A type switch board for fire emergency lighting
額定輸出電壓不大于DC36V的應急照明配電箱。
2.0.8 應急照明集中電源 centralizing power supply for fire emergency luminaries
由蓄電池儲能，為集中電源型消防應急燈具供電的電源裝置。
2.0.9 A型應急照明集中電源 A type centralizing power supply for fire emergency luminaries
額定輸出電壓不大于DC36V的應急照明集中電源。
2.0.10 應急照明控制器 central control panel for fire emergency luminaires
控制并顯示集中控制型消防應急燈具、應急照明集中電源、應急照明配電箱及相關附件等工作狀態的裝置。
2.0.11 集中控制型系統 central controlled fire emergency lighting system
系統設置應急照明控制器，由應急照明控制器集中控制并顯示應急照明集中電源或應急照明配電箱及其配接的消防應急燈具工作狀態的消防應急照明和疏散指示系統。
2.0.12 非集中控制型系統 non-central controlled fire emergency lighting system
系統未設置應急照明控制器，由應急照明集中電源或應急照明配電箱分別控制其配接消防應急燈具工作狀態的消防應急照明和疏散指示系統。
3 系統設計
4 施 工
5 系統調試
6 系統檢測與驗收
6.0.1 系統竣工后，建設單位應負責組織施工、設計、監理等單位進行系統驗收，驗收不合格不得投入使用。
6.0.2 系統的檢測、驗收應按表6.0.2所列的檢測和驗收對象、項目及數量，按本標準第4章、第5章的規定和附錄E中規定的檢查內容和方法進行，并按本標準附錄E的規定填寫記錄。

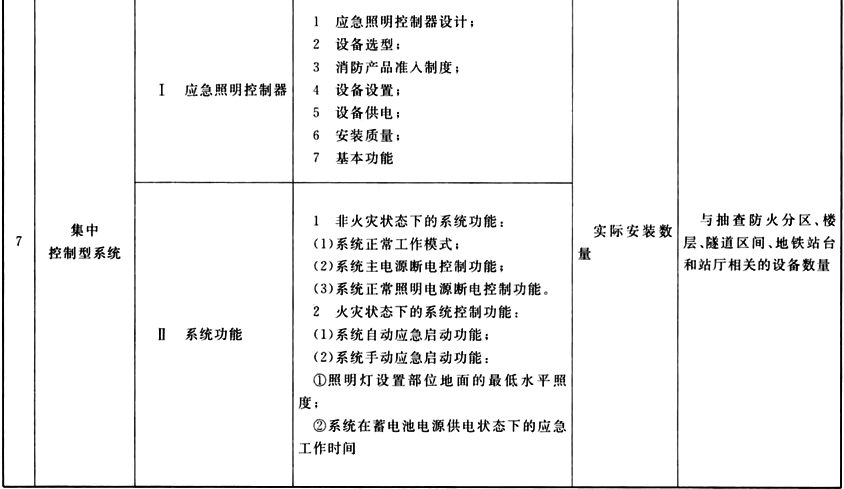

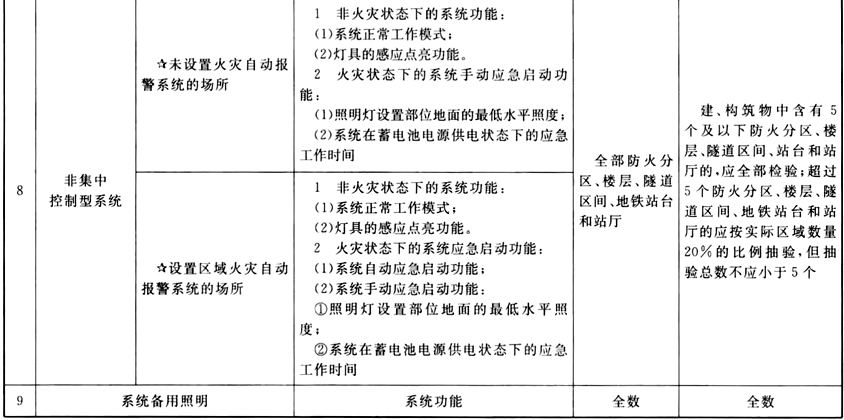

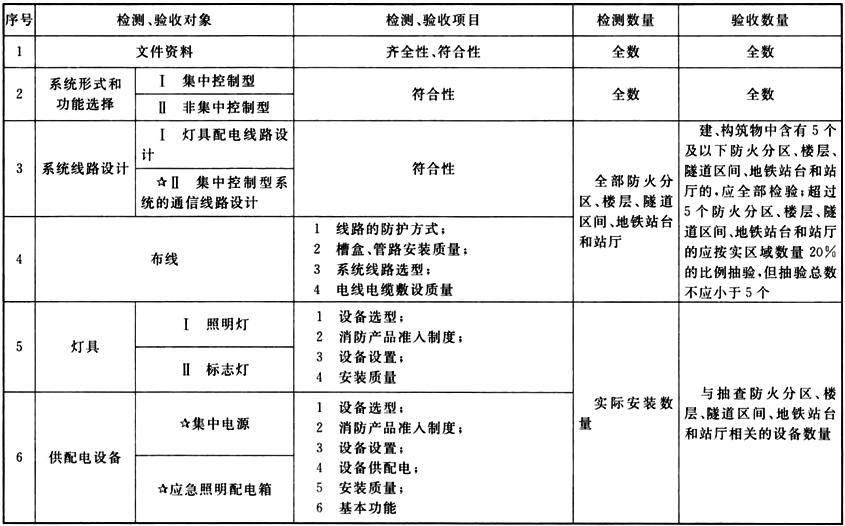

表6.0.2 系統工程技術檢測、驗收對象，項目及檢測、驗收數量
注：1 表6.0.2中的抽檢數量均為最低要求；
2 每一項功能檢驗次數均為1次；
3 帶有“☆”標的項目?jī)?nèi)容為可選項，系統設置不涉及此項目時，檢測、驗收不包括此項目。
6.0.3 系統檢測、驗收時，應對施工單位提供的下列資料進行齊全性和符合性檢查，并按附錄E的規定填寫記錄：
1 竣工驗收申請報告、設計變更通知書、竣工圖；
2 工程質量事故處理報告；
3 施工現場質量管理檢查記錄；
4 系統安裝過程質量檢查記錄；
5 系統部件的現場設置情況記錄；
6 系統控制邏輯編程記錄；
7 系統調試記錄；
8 系統部件的檢驗報告、合格證明材料。
6.0.4 根據各項目對系統工程質量影響嚴重程度的不同，將檢測、驗收的項目劃分為A、B、C三個類別：
1 A類項目應符合下列規定：
1)系統中的應急照明控制器、集中電源、應急照明配電箱和燈具的選型與設計文件的符合性；
2)系統中的應急照明控制器、集中電源、應急照明配電箱和燈具消防產品準入制度的符合性；
3)應急照明控制器的應急啟動、標志燈指示狀態改變控制功能；
4)集中電源、應急照明配電箱的應急啟動功能；
5)集中電源、應急照明配電箱的連鎖控制功能；
6)燈具應急狀態的保持功能；
7)集中電源、應急照明配電箱的電源分配輸出功能。
2 B類項目應符合下列規定：
1)本標準第6.0.3條規定資料的齊全性、符合性；
2)系統在蓄電池電源供電狀態下的持續應急工作時間。
3 其余項目應為C類項目。
6.0.5 系統檢測、驗收結果判定準則應符合下列規定：
1 A類項目不合格數量應為0，B類項目不合格數量應小于或等于2，B類項目不合格數量加上C類項目不合格數量應小于或等于檢查項目數量的5％的，系統檢測、驗收結果應為合格；
2 不符合合格判定準則的，系統檢測、驗收結果應為不合格。
6.0.6 本節各項檢測、驗收項目中，當有不合格時，應修復或更換，并進行復驗。復驗時，對有抽驗比例要求的，應加倍檢驗。
7 系統運行維護
7.0.1 系統投入使用前，應具有下列文件資料：
1 檢測、驗收合格資料；
2 消防安全管理規章制度、滅火及應急疏散預案；
3 建、構筑物竣工后的總平面圖、系統圖、系統設備平面布置圖、重點部位位置圖；
4 各防火分區、樓層、隧道區間、地鐵站廳或站臺的疏散指示方案；
5 系統部件現場設置情況記錄；
6 應急照明控制器控制邏輯編程記錄；
7 系統設備使用說明書、系統操作規程、系統設備維護保養制度。
7.0.2 系統的使用單位應建立本標準第7.0.1條規定的文件檔案，并應有電子備份檔案。
7.0.3 應保持系統連續正常運行，不得隨意中斷。
7.0.4 系統應按本標準附錄F規定的巡查項目和內容進行日常巡查，巡查的部位、頻次應符合現行國家標準《建筑消防設施的維護管理》GB 25201的規定，并按本標準附錄F的規定填寫記錄。巡查過程中發現設備外觀破損、設備運行異常時應立即報修。
7.0.5 每年應按表7.0.5規定的檢查項目、數量對系統部件的功能、系統的功能進行檢查，并應符合下列規定：
1 系統的年度檢查可根據檢查計劃，按月度、季度逐步進行；
2 月度、季度的檢查數量應符合表7.0.5的規定；
3 系統部件的功能、系統的功能應符合本標準第5章的規定；
4 系統在蓄電池電源供電狀態下的應急工作持續時間不符合本標準第3.2.4條第1款～第5款規定時，應更換相應系統設備或更換其蓄電池(組)。
表7.0.5 系統月檢、季檢對象、項目及數量
| 序號 | 檢查對象 | 檢查項目 | 檢查數量 |
| 1 | 集中控制型系統 | 手動應急啟動功能 |
應保證每月、季對系統進行一次手動應急啟動功能檢查 |
| 火災狀態下自動應急啟動功能 | 應保證每年對每一個防火分區至少進行一次火災狀態下自動應急啟動功能檢查 |
||
| 持續應急工作時間 | 應保證每月對每一臺燈具進行一次蓄電池電源供電狀態下的應急工作持續時間檢查 |
||
| 2 | 非集中控制型系統 | 手動應急啟動功能 | 應保證每月、季對系統進行一次手動應急啟動功能檢查 |
| 持續應急工作時間 | 應保證每月對每一臺燈具進行一次蓄電池電源供電狀態下的應急工作持續時間檢查 |
附錄A 消防應急照明和疏散指示系統子分部、分項工程劃分
附錄A 消防應急照明和疏散指示系統子分部、分項工程劃分

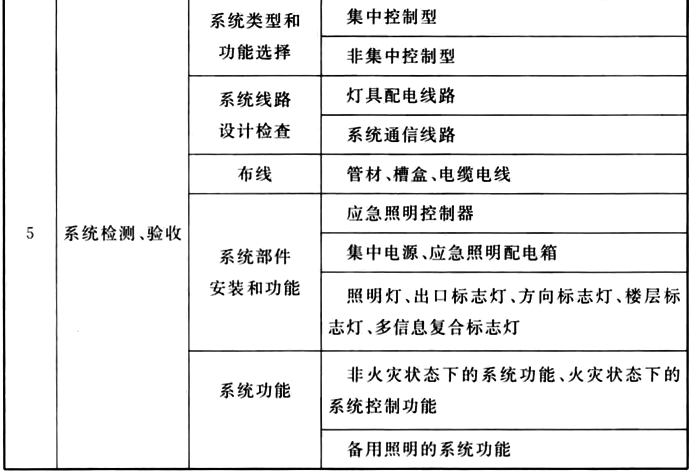

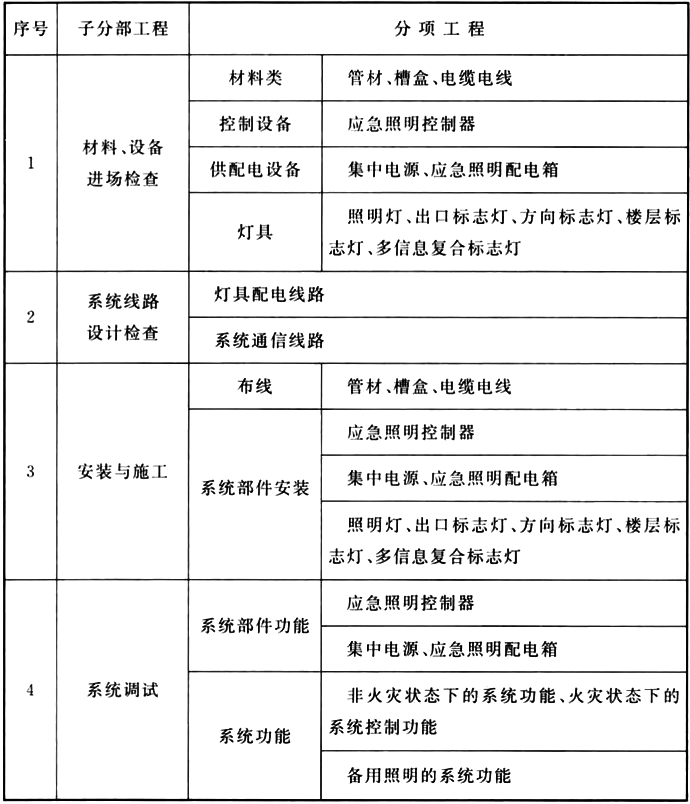

表A 消防應急照明和疏散指示系統子分部、分項工程劃分表
附錄B 施工現場質量管理檢查記錄
B.0.1 監理工程師應按表B.0.1的規定填寫施工現場質量管理檢查記錄，施工單位項目負責人、監理工程師、建設單位項目負責人應對檢查結果確認簽章。
監理工程師應根據檢查結果，在對應記錄表格框中勾選相應的記錄項□(√)，對不合格的項目，應做出說明。

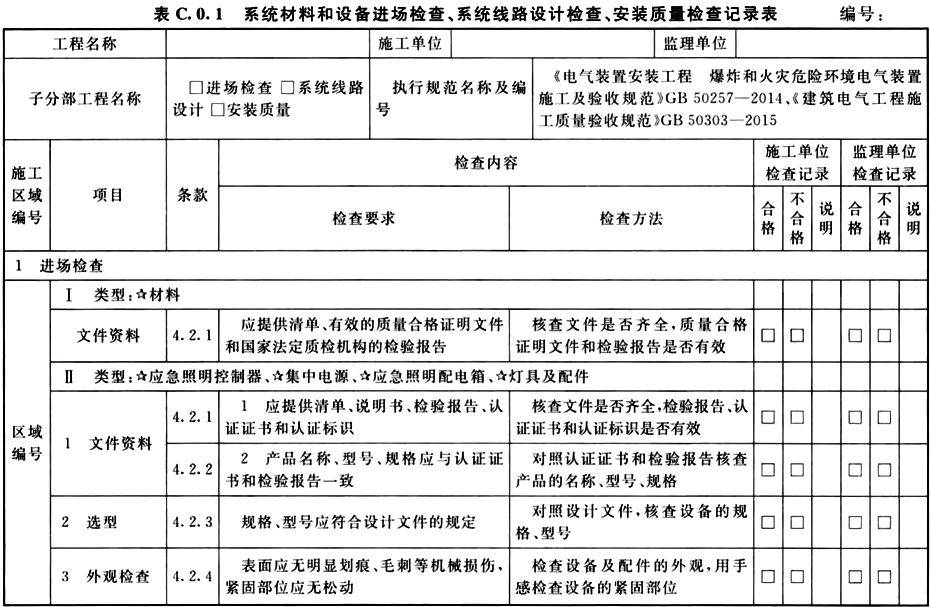

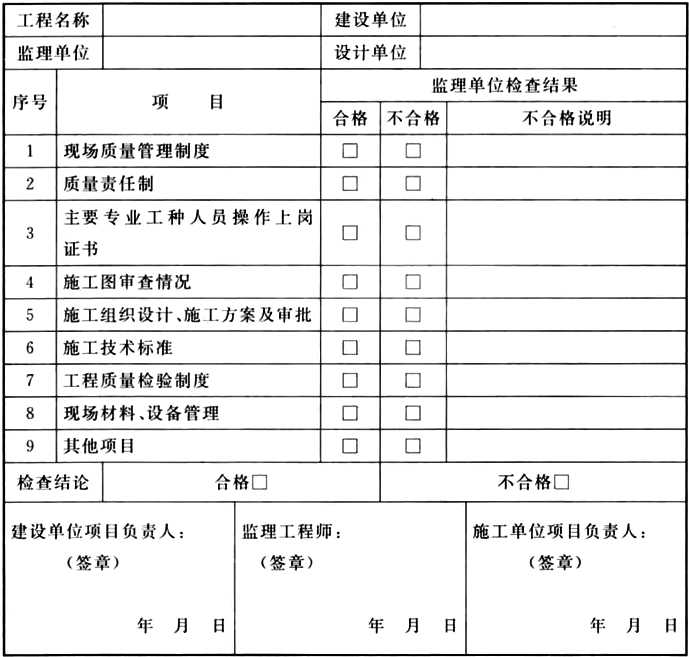

表B.0.1 施工現場質量管理檢查記錄表

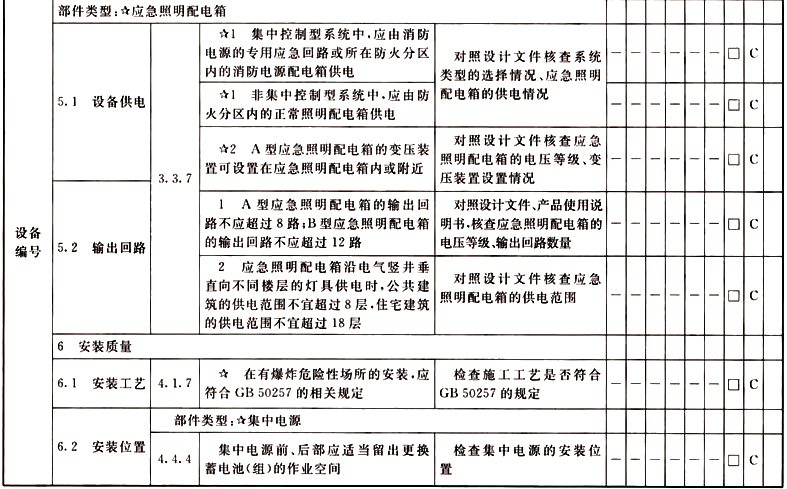

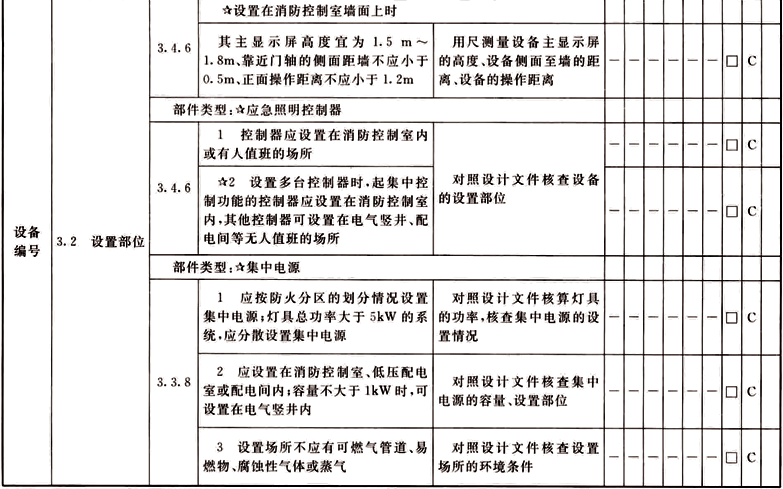

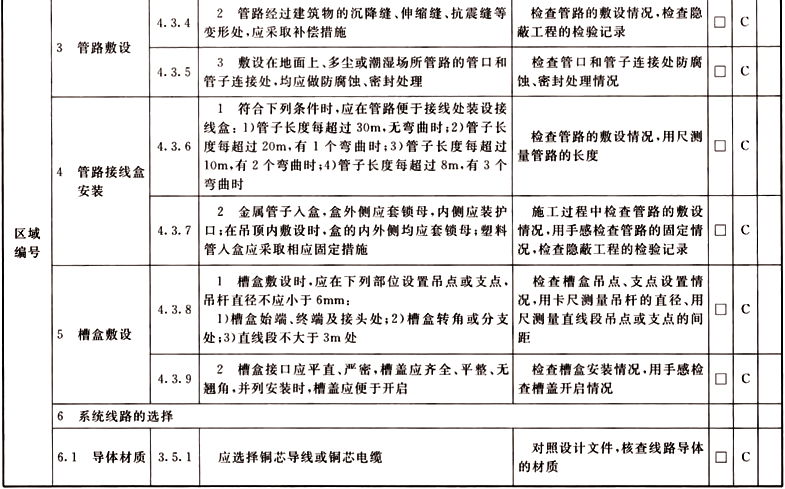

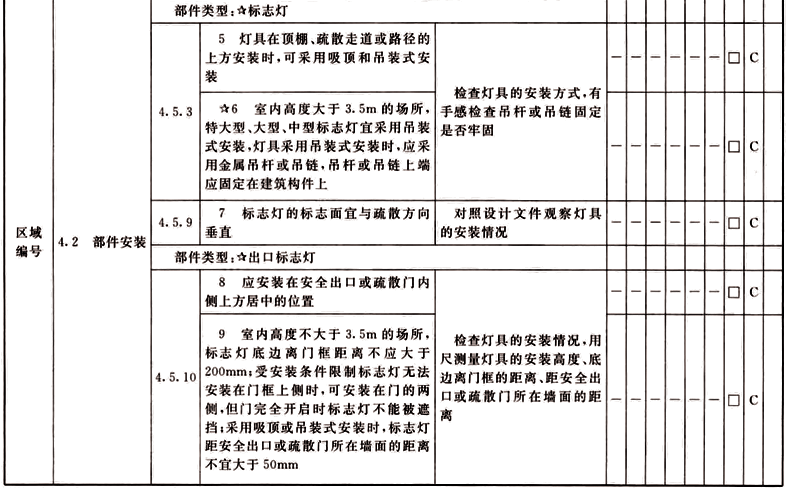

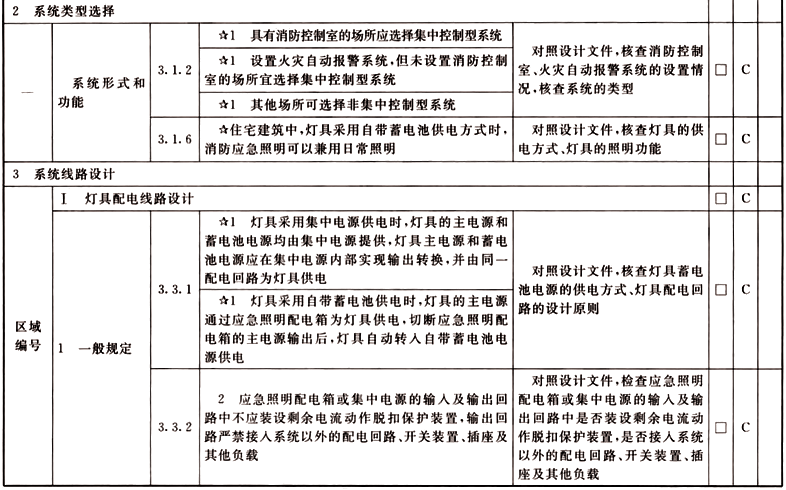

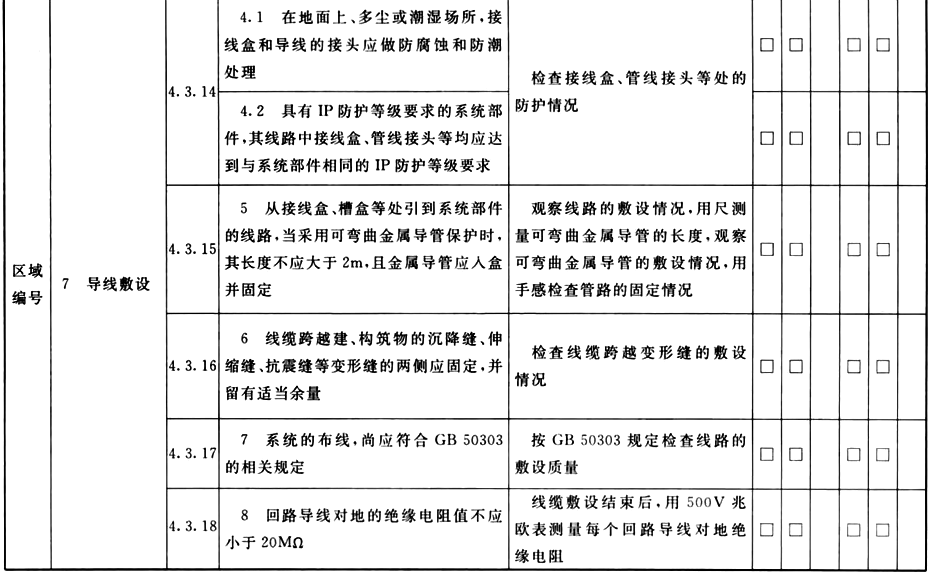

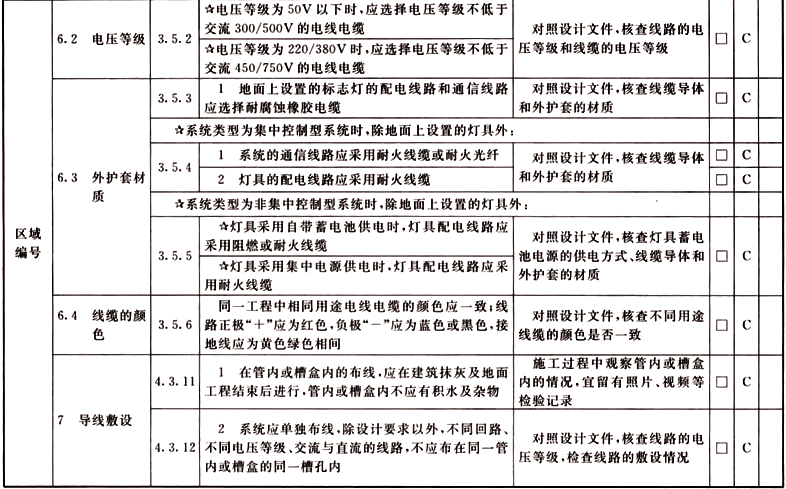

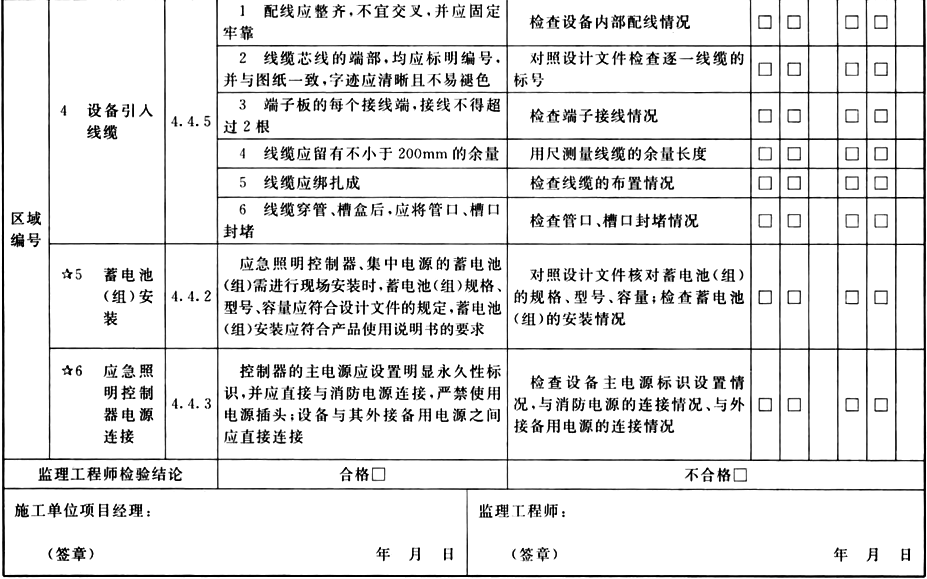

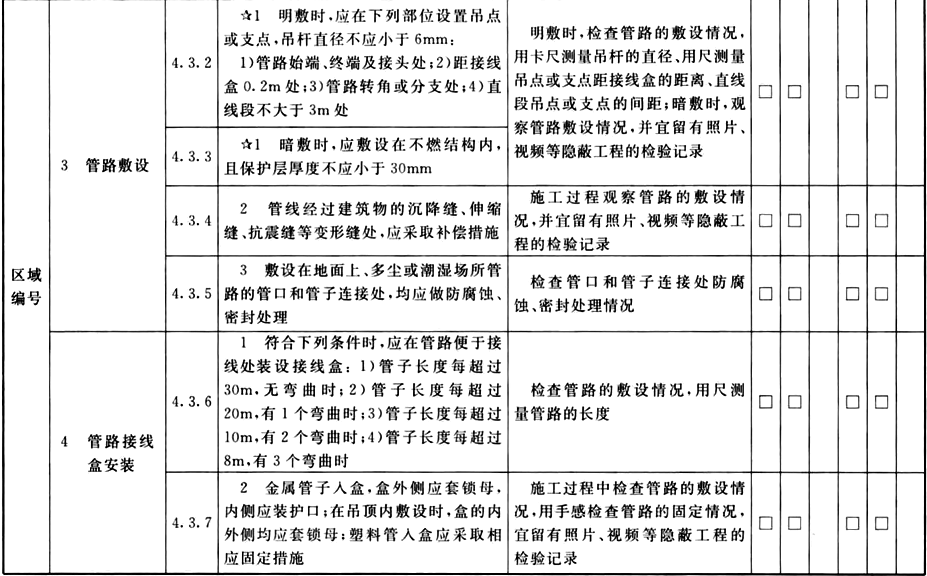

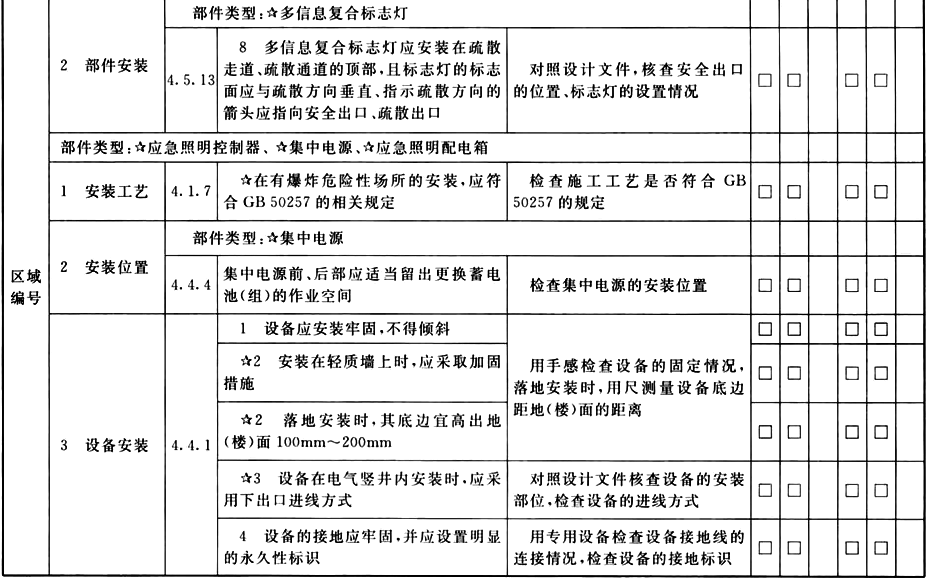

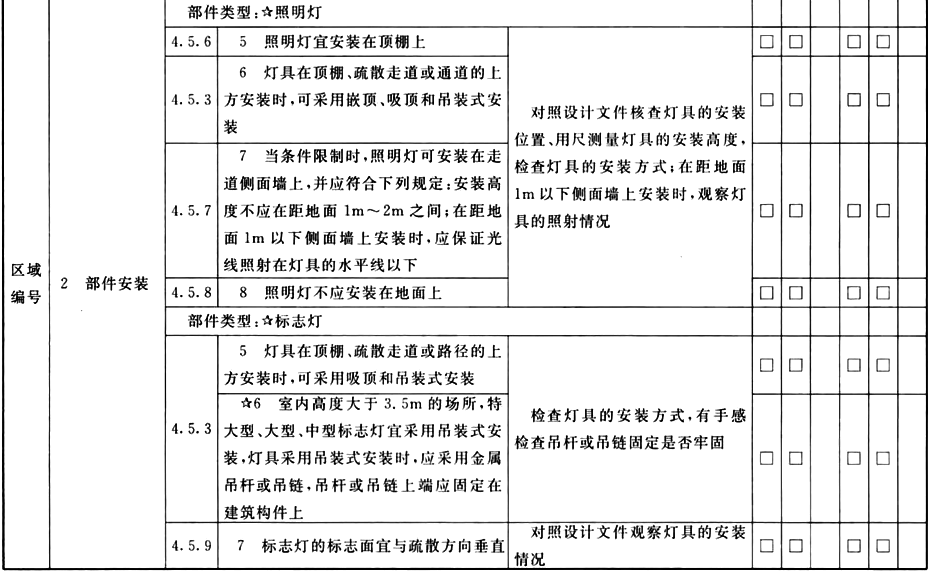

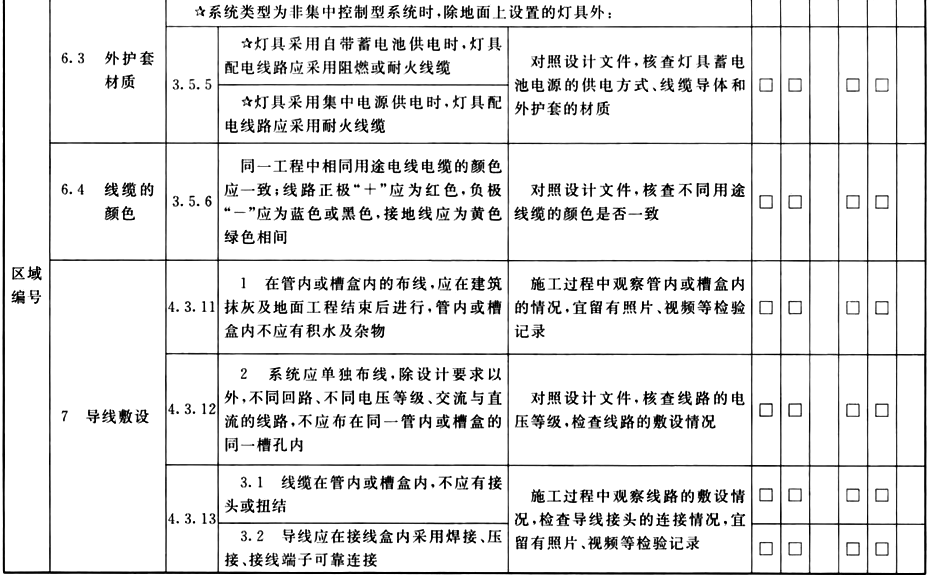

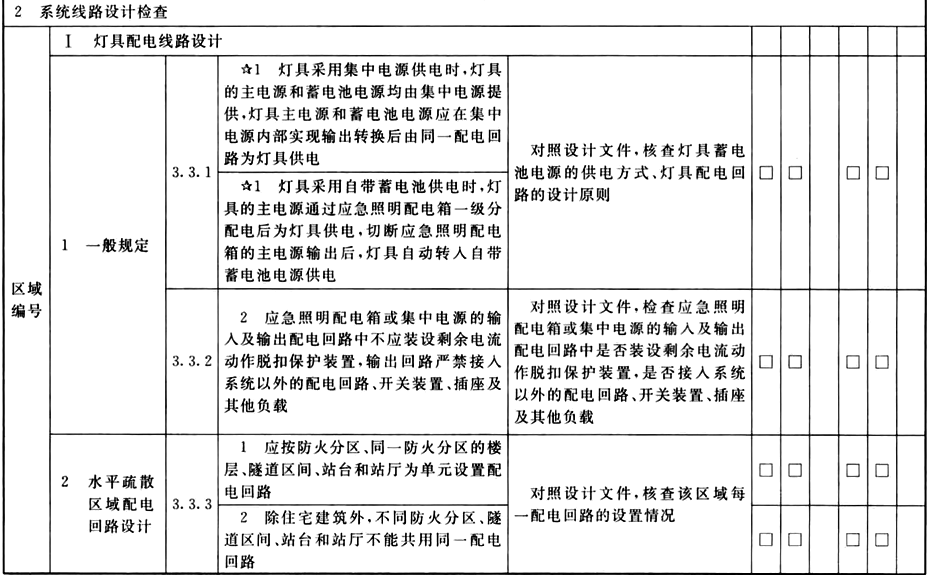

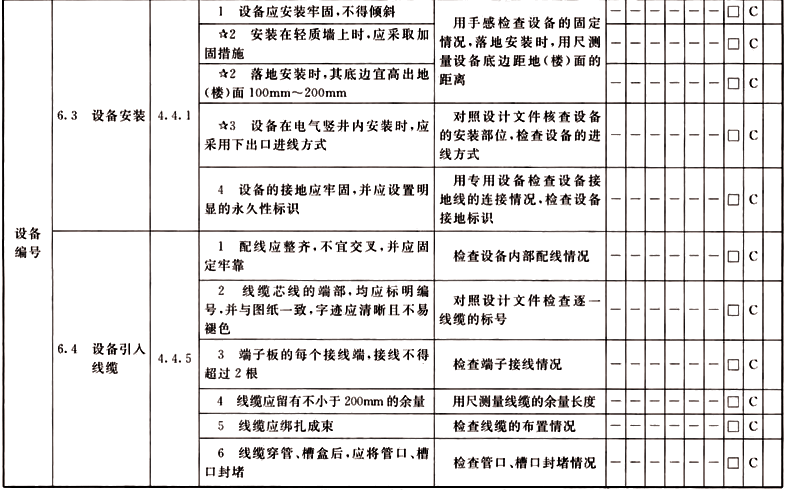

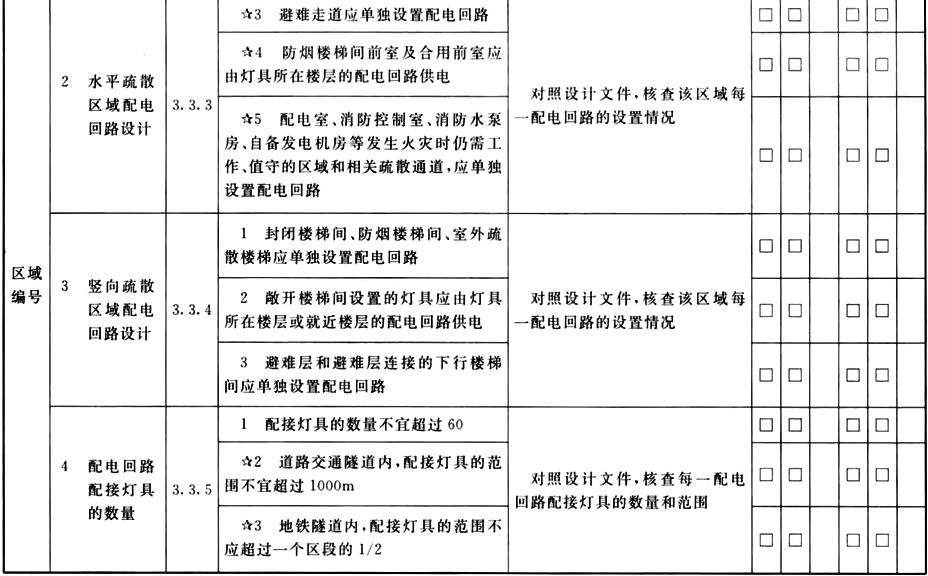

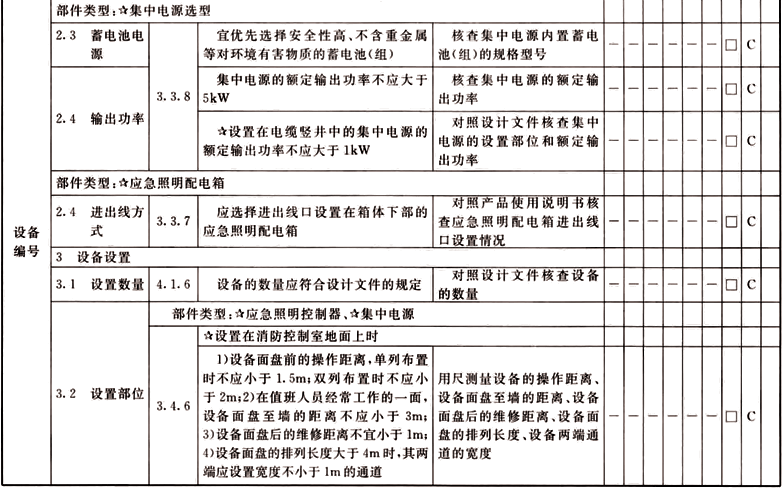

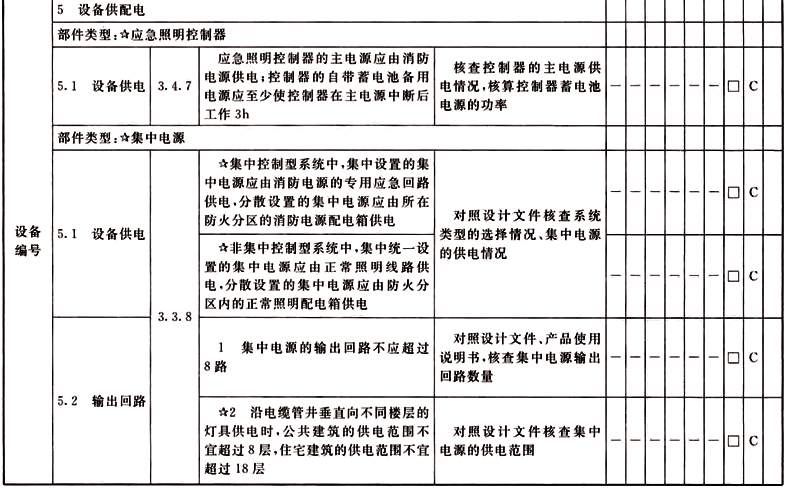

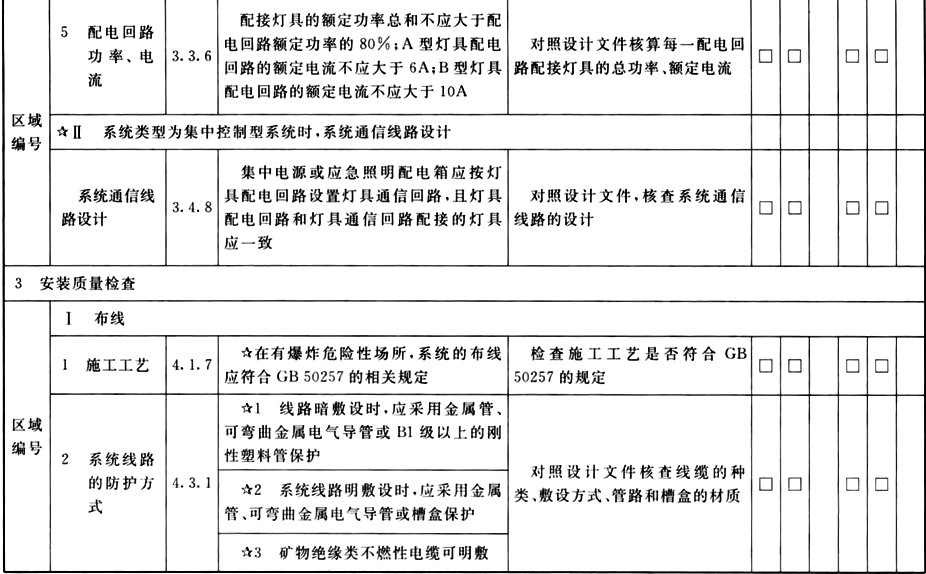

附錄C 系統材料和設備進場檢查、系統線路設計檢查和安裝質量檢查記錄

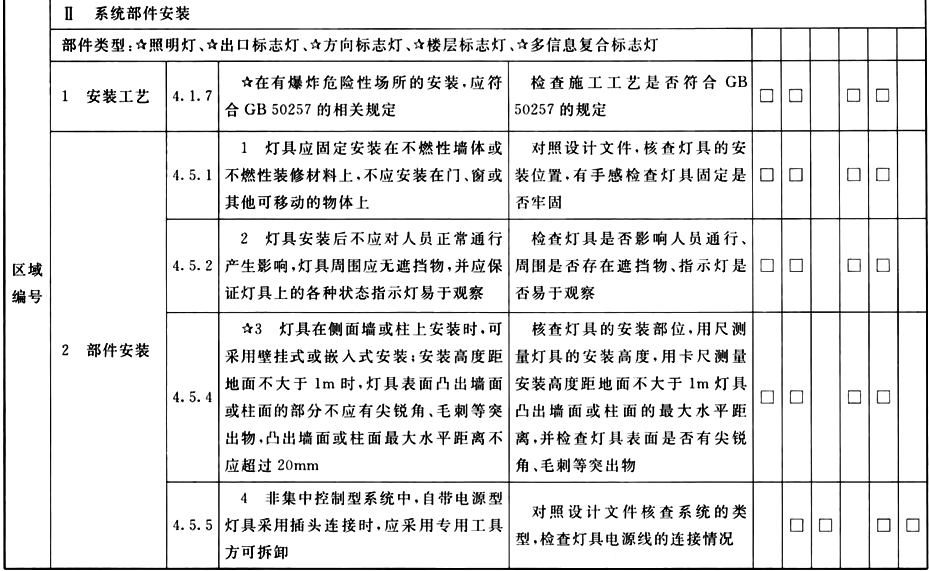

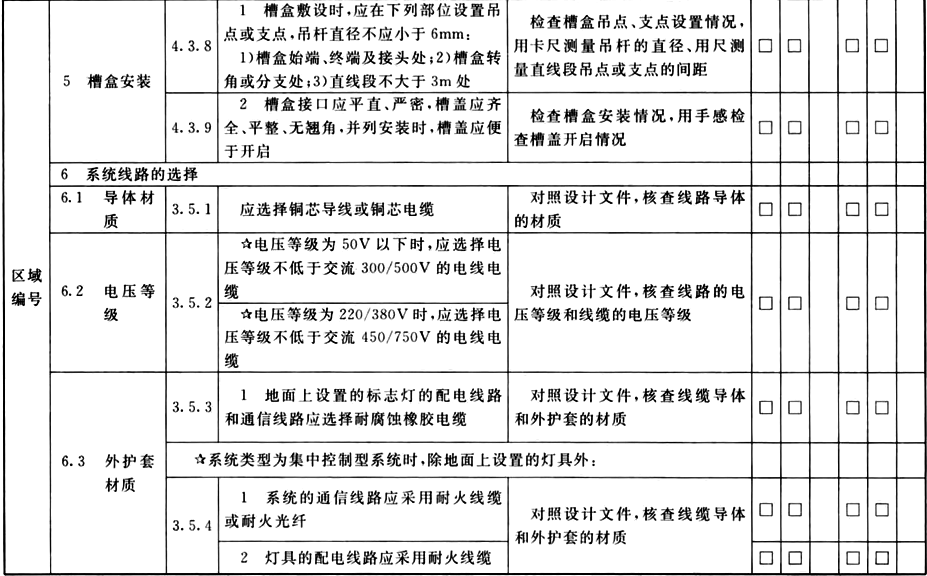

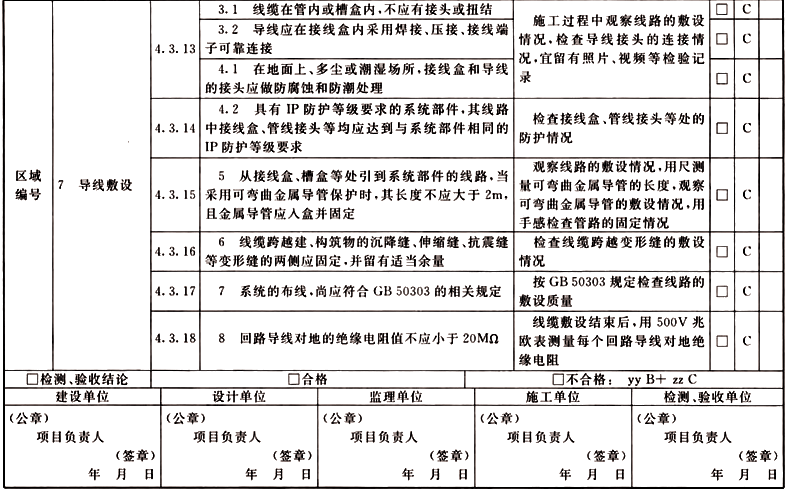

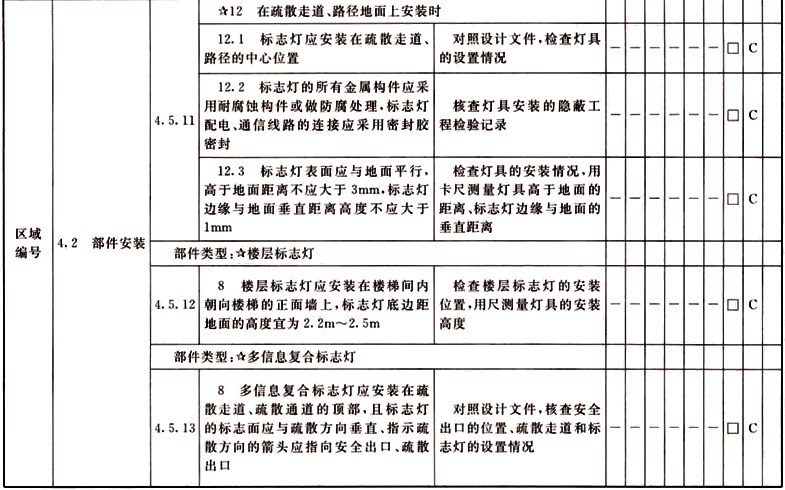

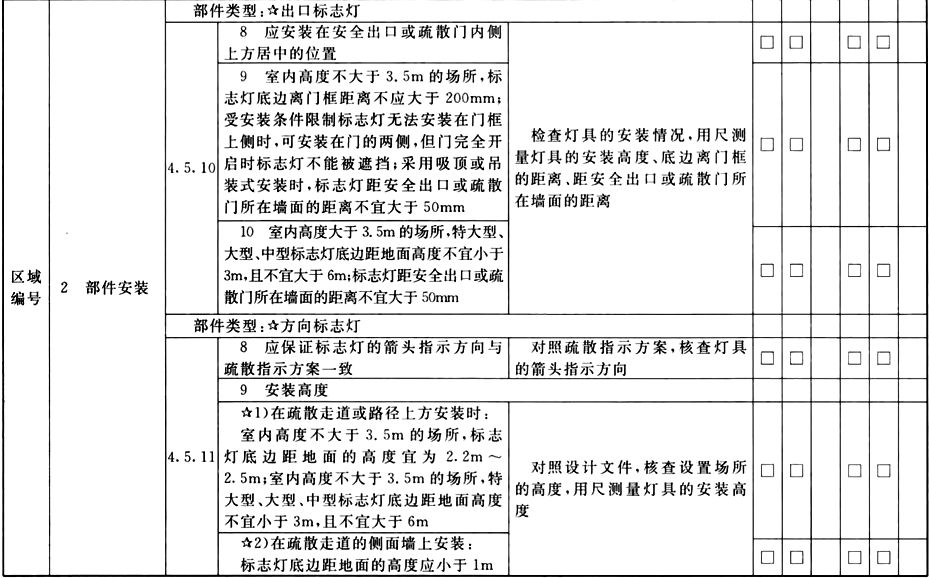

C.0.1 施工單位質量檢查員和監理工程師應按表C.0.1的規定逐項填寫檢查記錄；監理工程師應根據檢查情況填寫檢查結論；施工單位項目負責人、監理工程師應對檢查結果確認簽章。
施工單位的質量檢查員和監理工程師應根據檢查結果，在對應記錄框中勾選相應的記錄項□(√)，對不符合檢查內容要求的項目，應做出不合格說明。
表C.0.1中帶有“☆”標的項目和檢查內容為可選項，當系統的進場檢驗、安裝不涉及此項目或檢查內容時，可不填寫。
C.0.2 如果用到其他表格、文件，應作為附件一并歸檔。
附錄D 系統部件現場設置情況、應急照明控制器聯動控制編程記錄

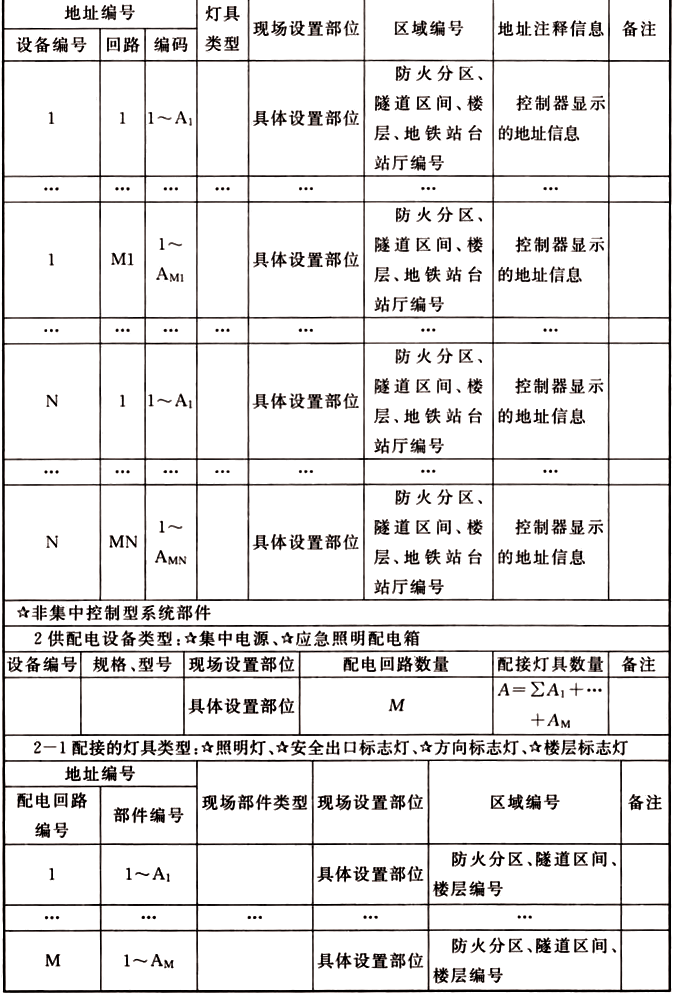

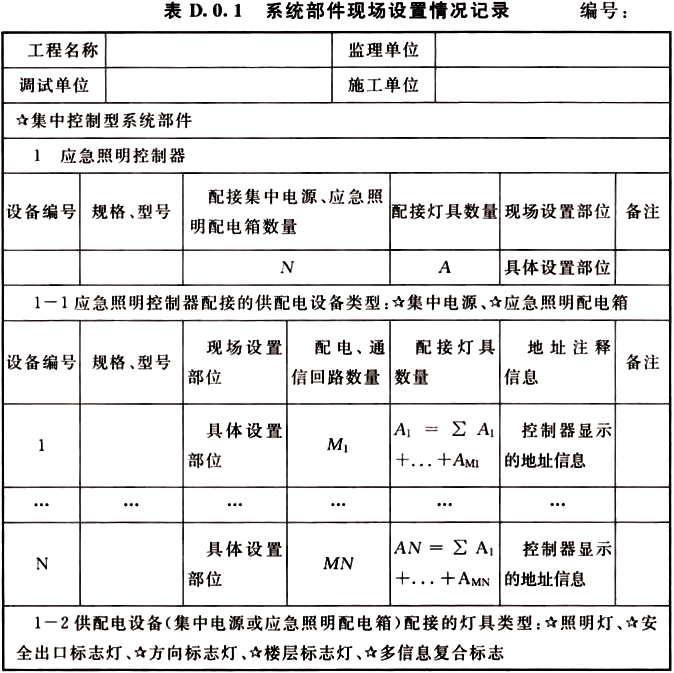

D.0.1 施工單位、調試單位技術人員應按表D.0.1的規定，逐一對每個系統部件填寫設置情況記錄，應急照明控制器采用字母、數字顯示時，可以用字母、數字表示現場部件的設置部位信息，在控制器附近的明顯部位應設有現場部件具體設置部位對照表。

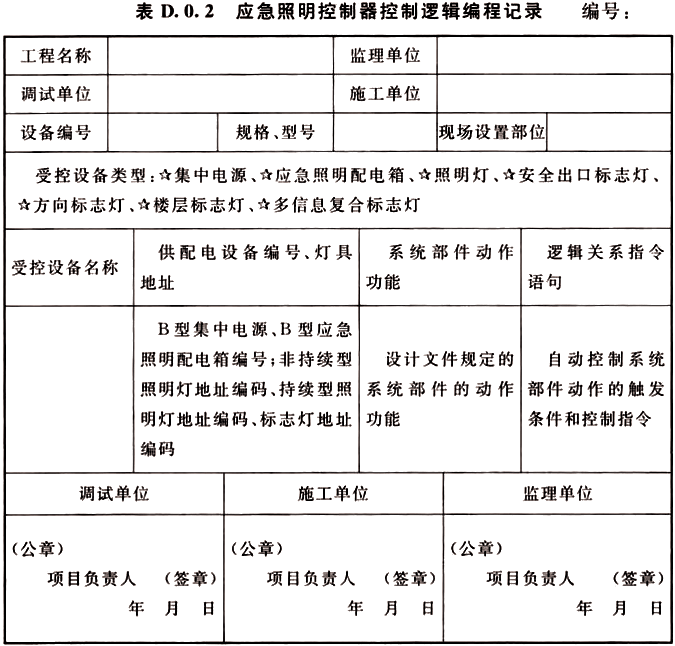

D.0.2 選擇集中控制型系統時，施工單位、調試單位技術人員應按表D.0.2的規定，逐一對每臺應急照明控制器填寫聯動控制編程記錄。
D.0.3 表D.0.1、表D.0.2中帶有“☆”標的項目為可選項，當系統部件類型或部件不涉及該項內容時，可不填寫。

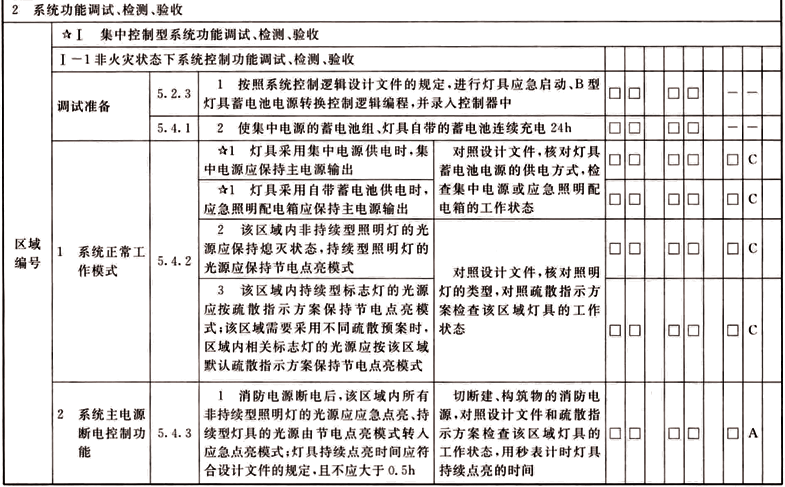

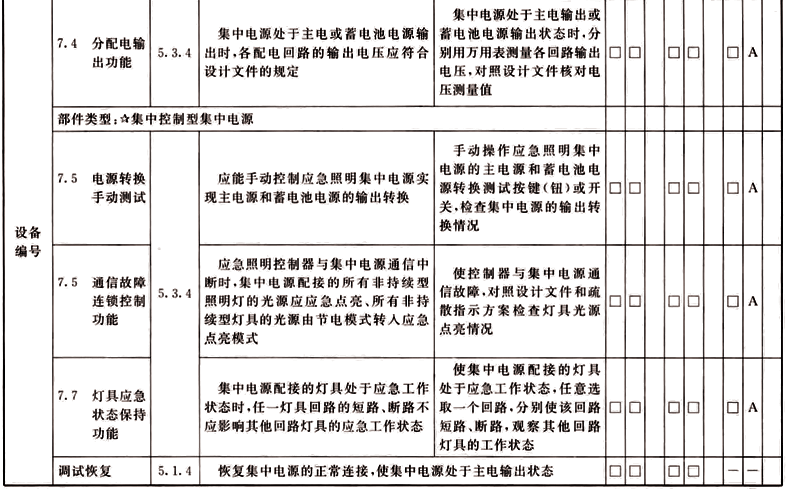

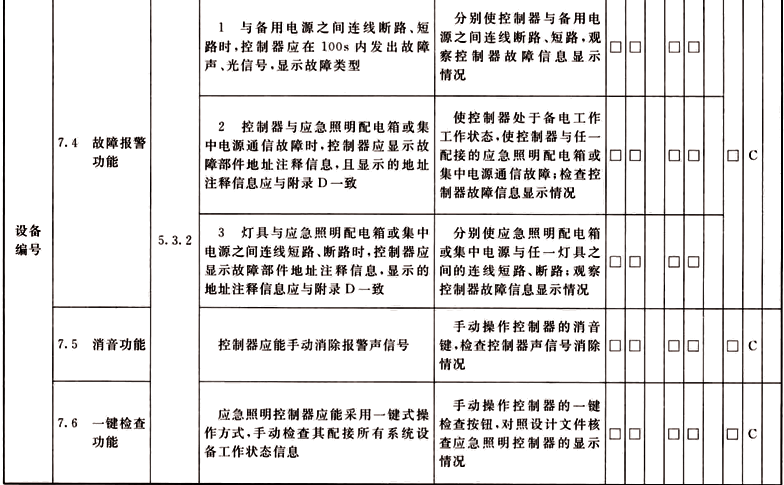

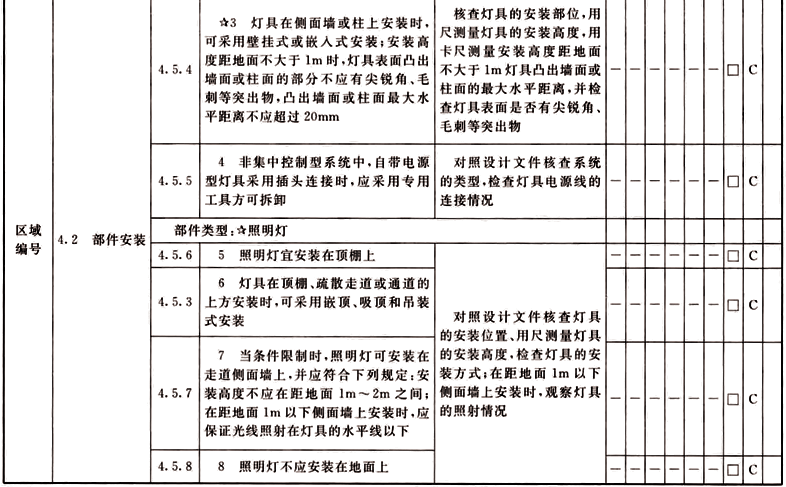

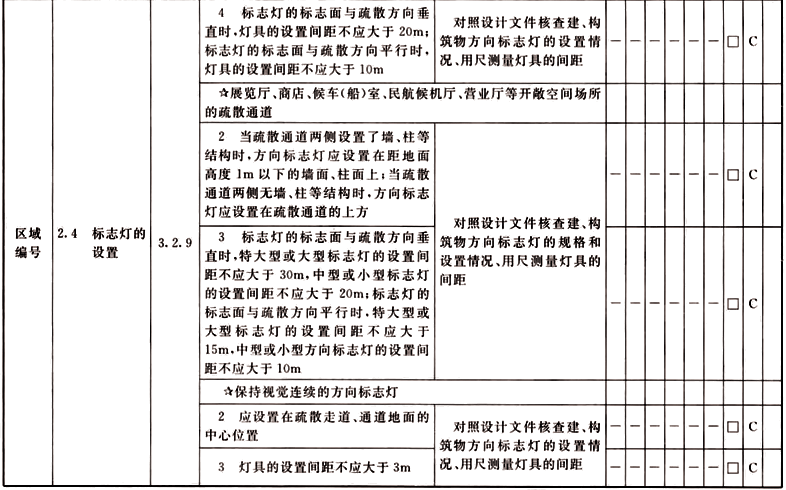

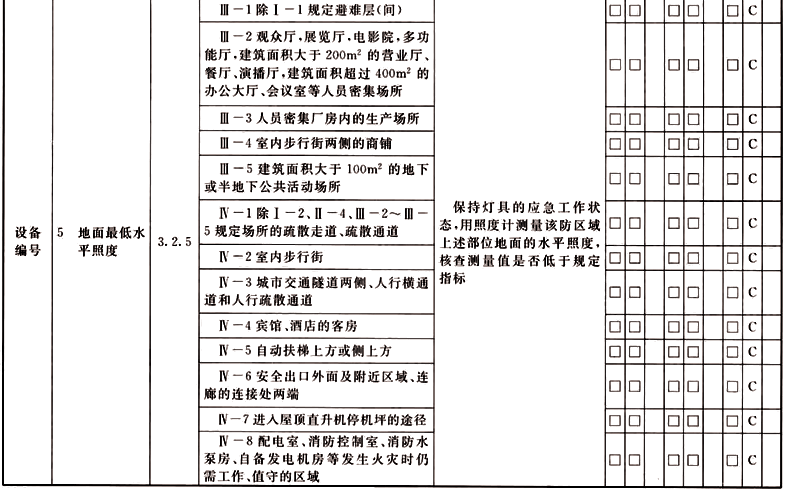

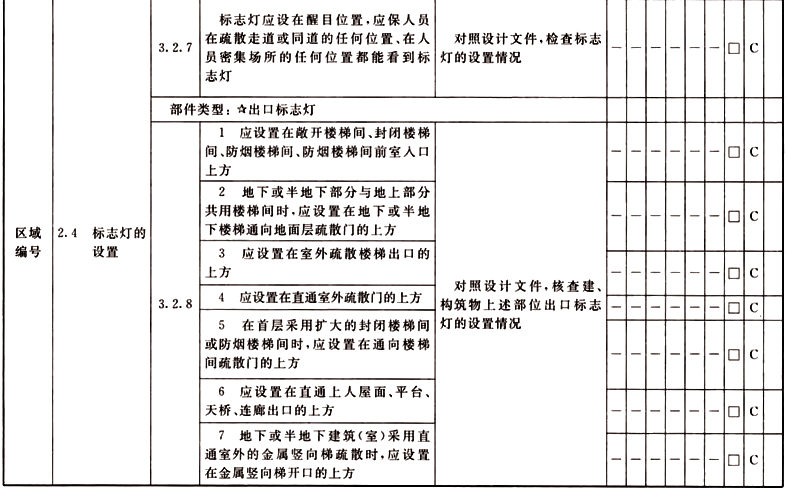

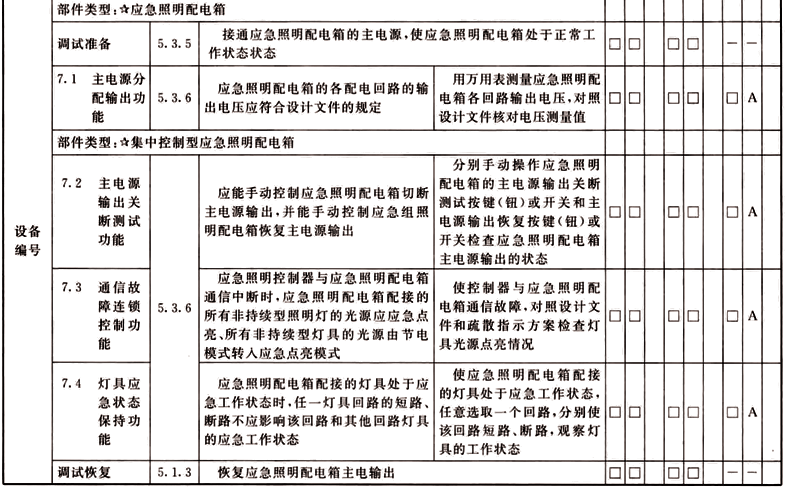

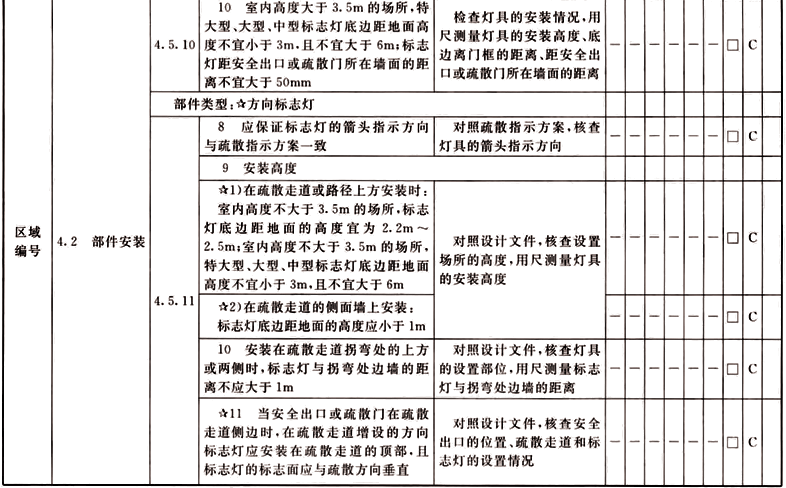

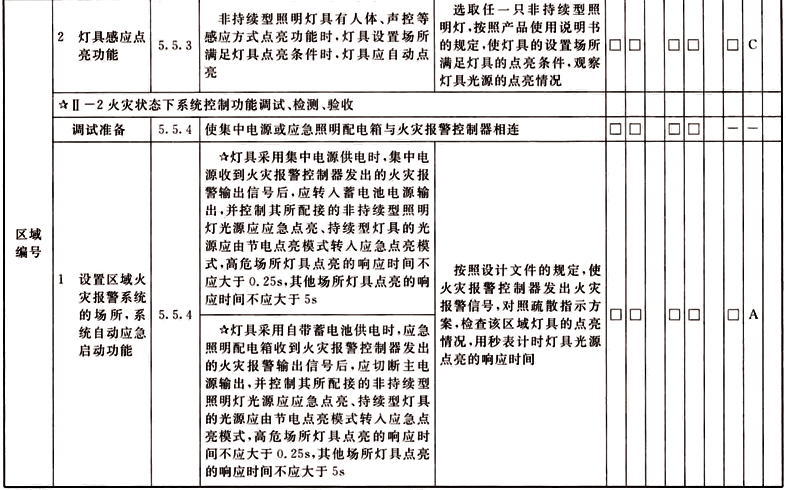

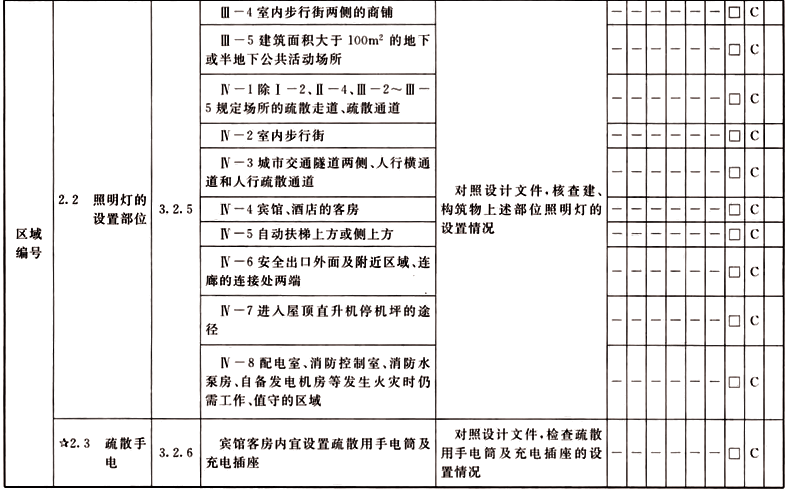

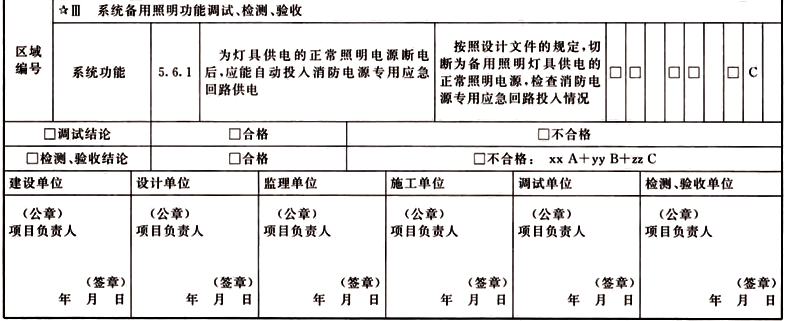

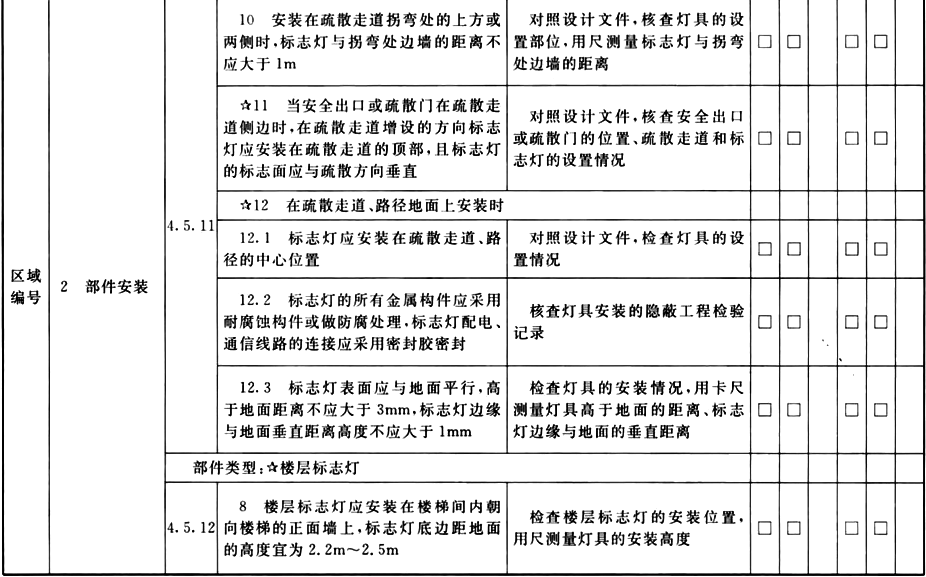

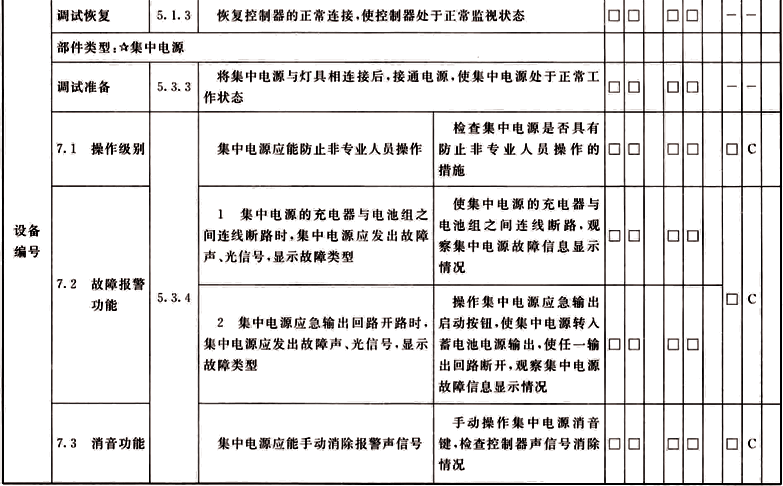

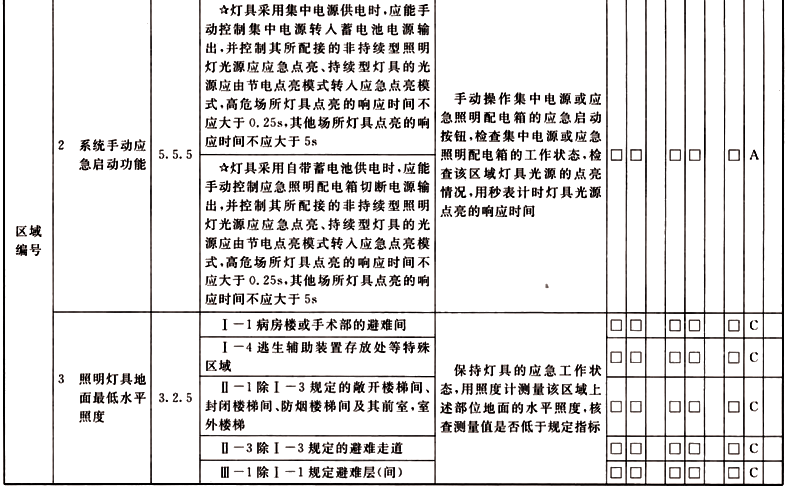

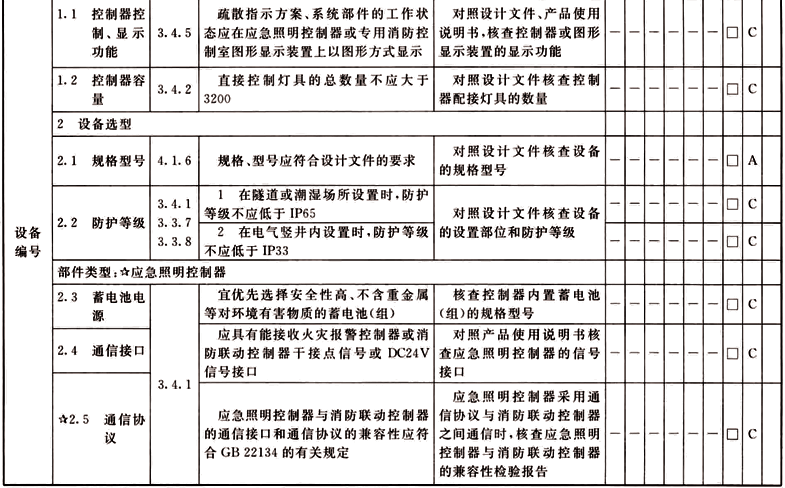

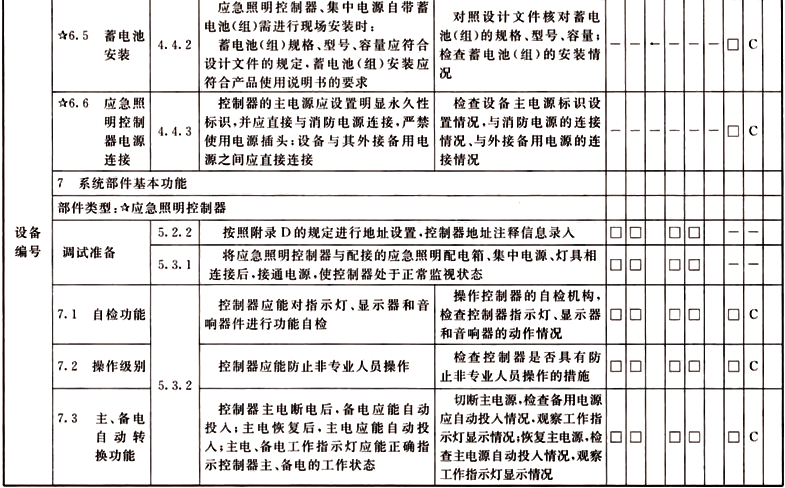

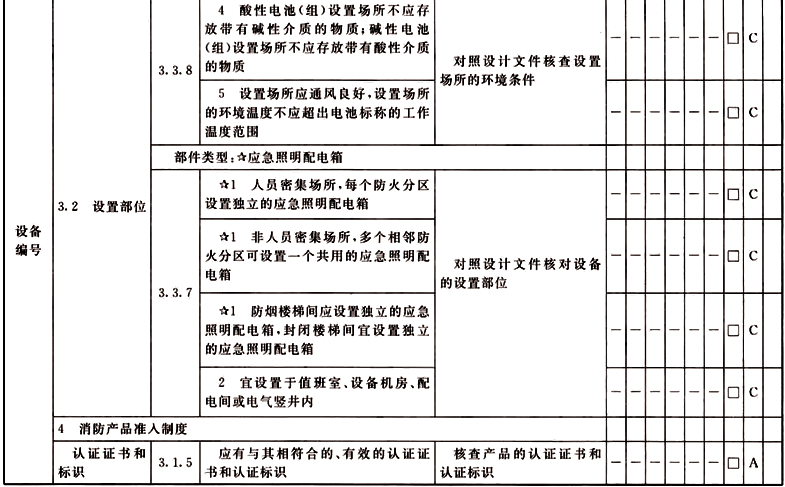

附錄E 系統調試、工程檢測、工程驗收記錄

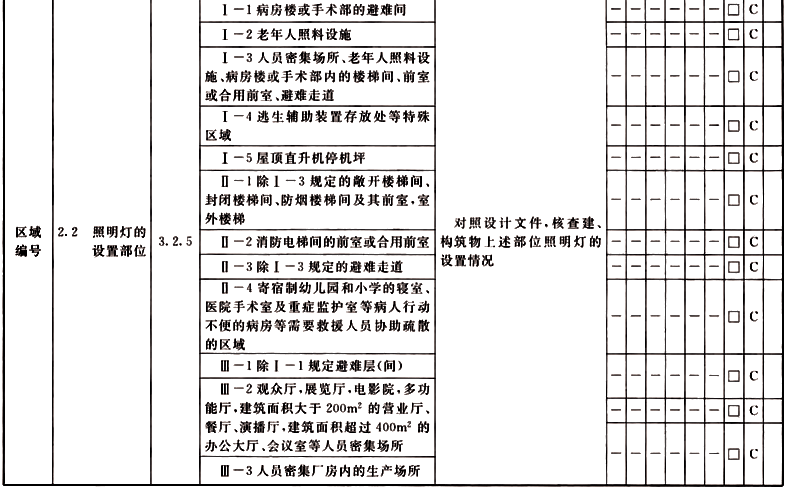

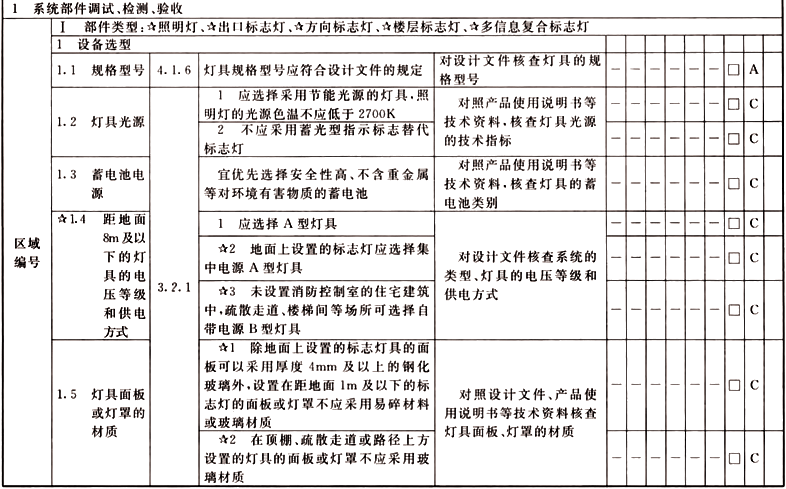

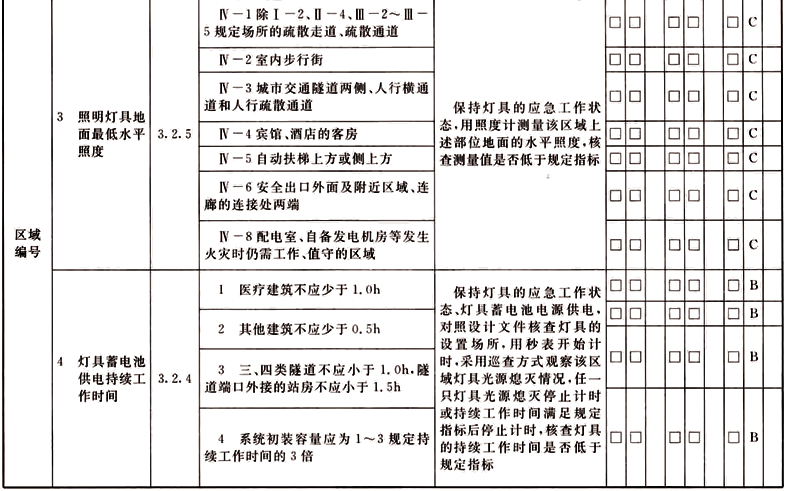

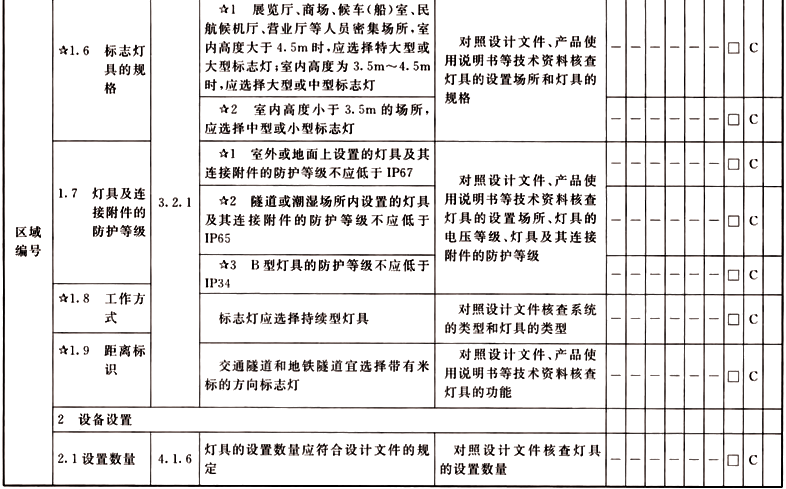

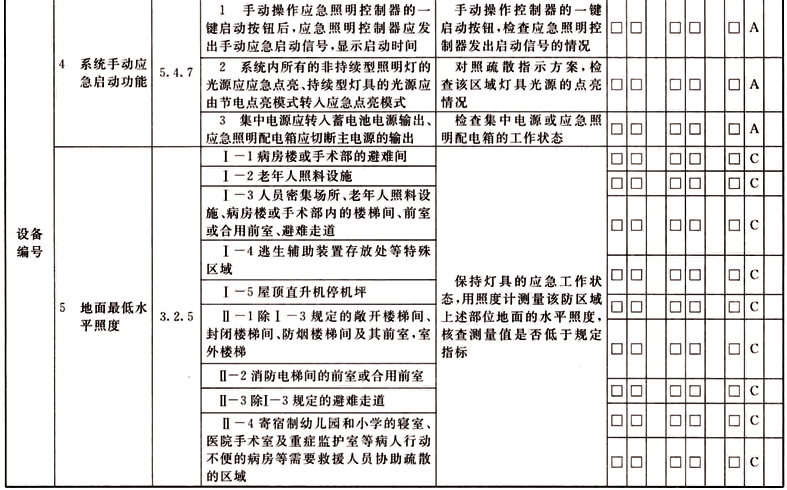

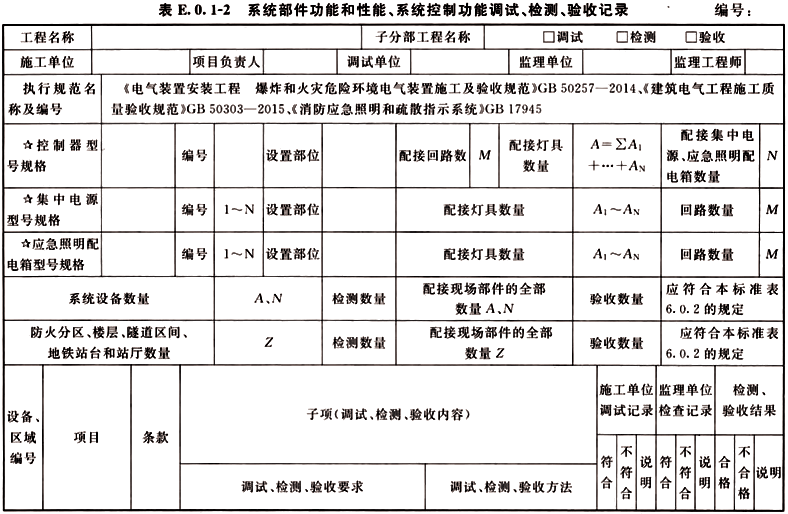

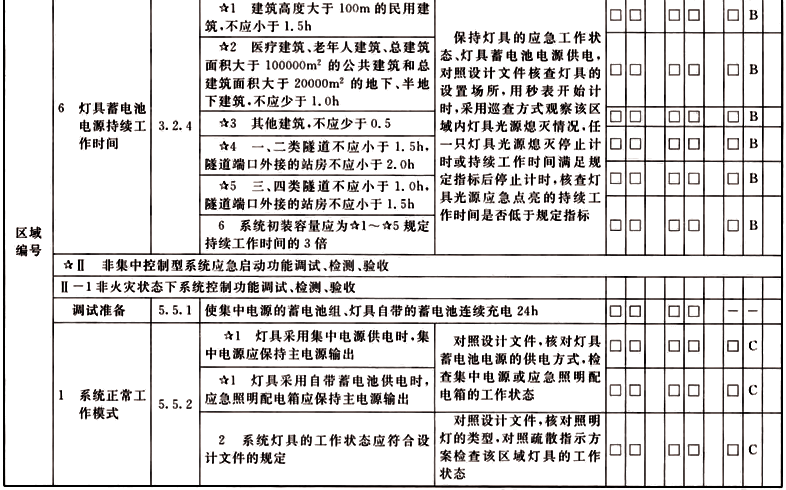

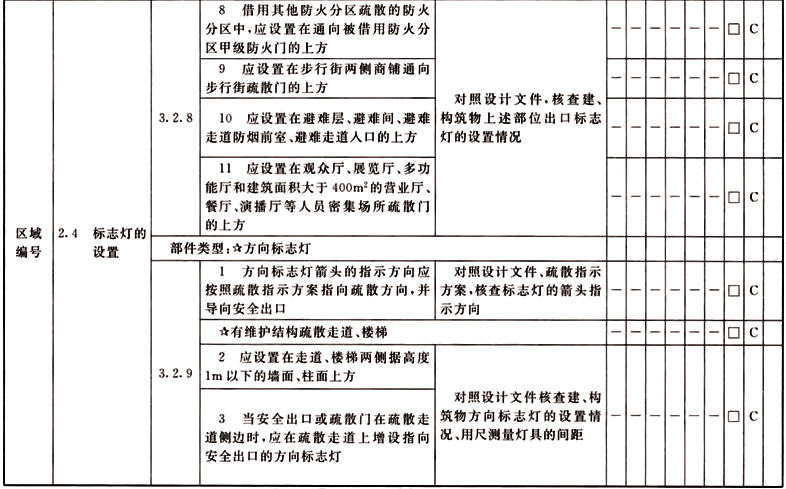

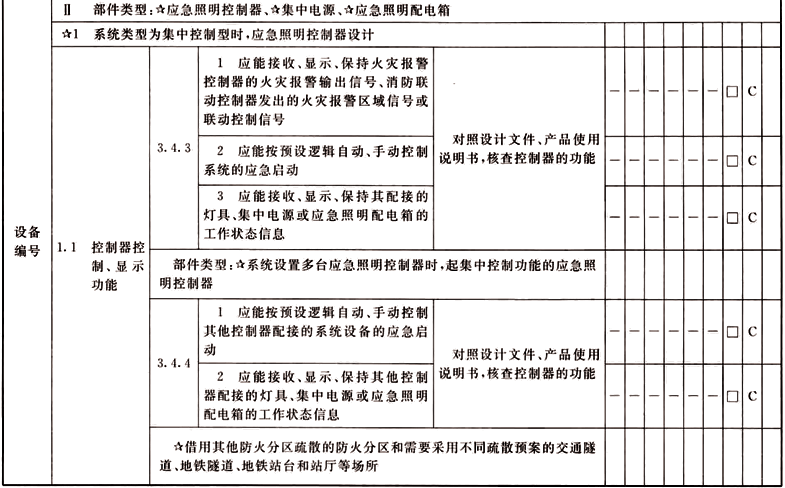

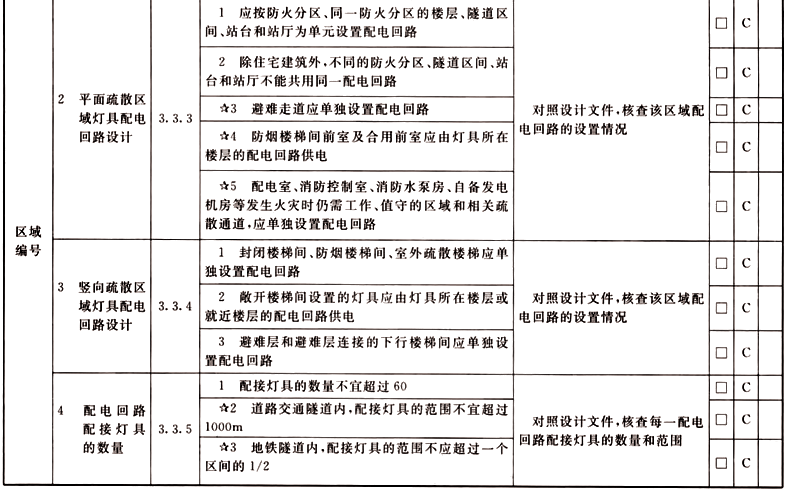

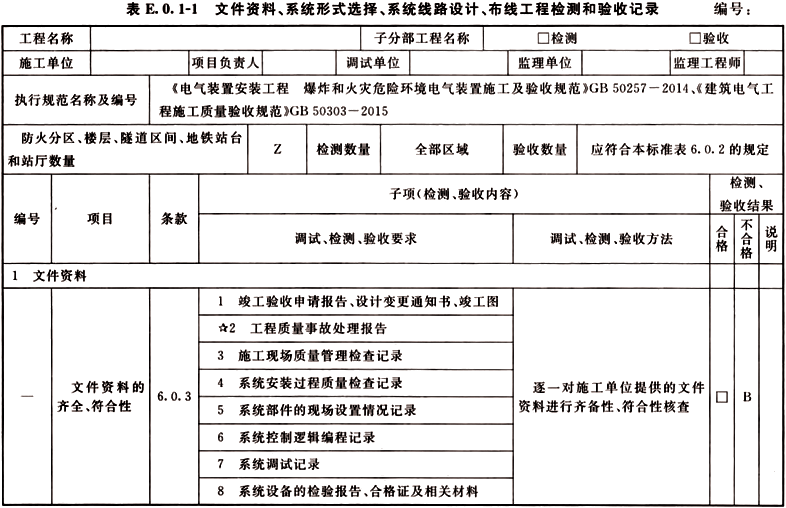

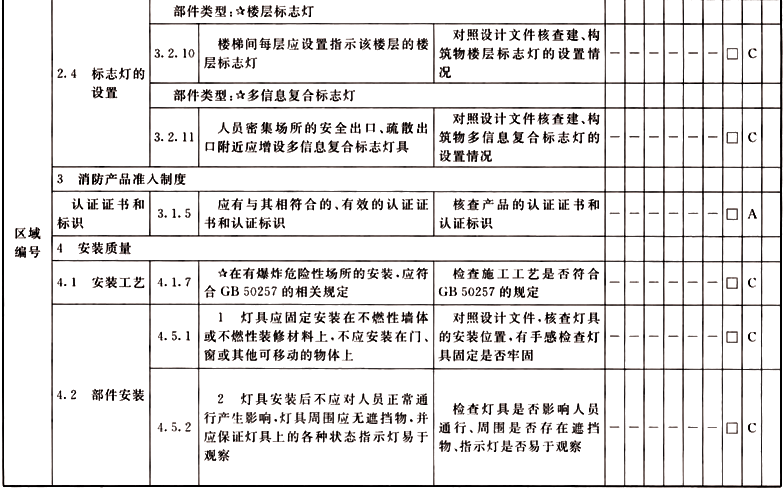

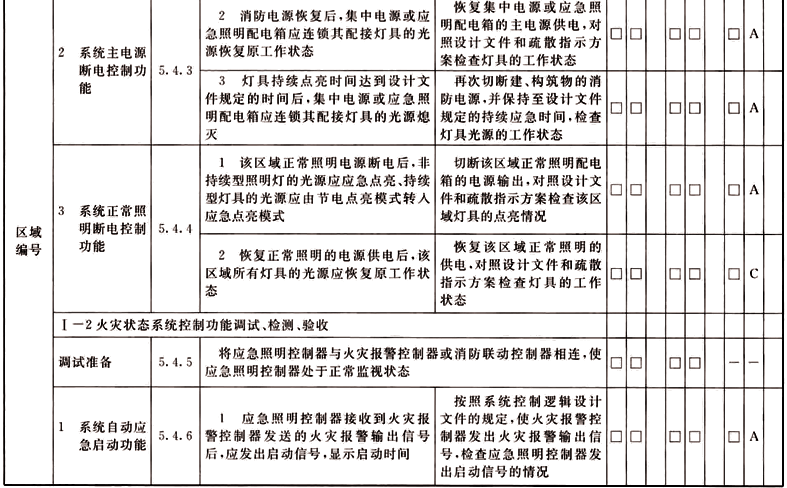

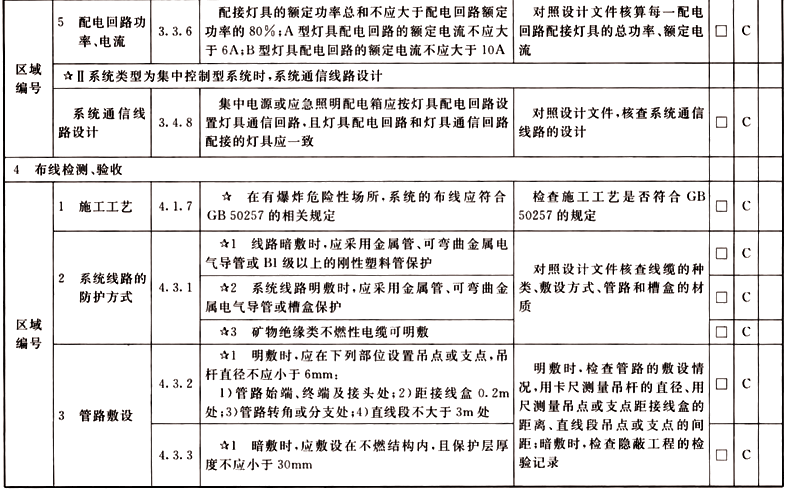

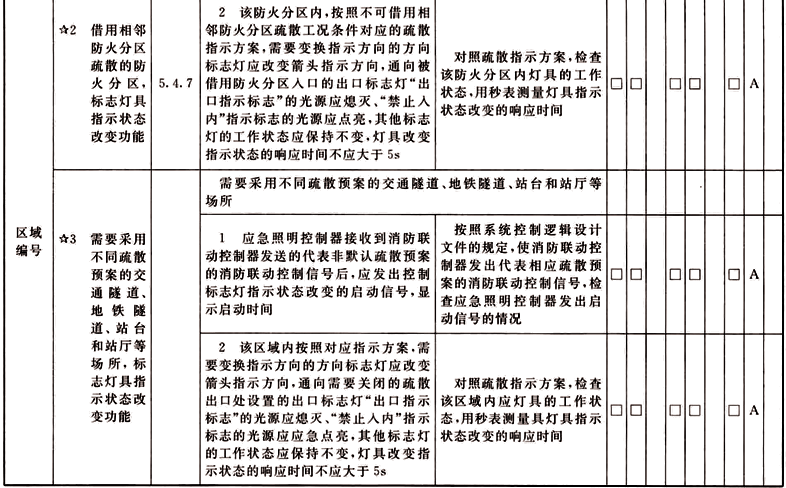

E.0.1 調試人員、監理工程師、檢測或驗收的主檢工程師應按表E.0.1-1、表E.0.1-2的規定，對系統部件主要功能和性能、系統功能進行檢查，逐項填寫調試、工程檢測、工程驗收記錄。
根據系統部件主要功能和性能、系統功能的檢查情況，調試人員、監理工程師、檢測或驗收的主檢工程師應在對應記錄框中勾選相應的記錄項□(√)，對不符合規定的子項，應對不合格現象做出完整的描述。
表E.0.1-1、表E.0.1-2中檢測、驗收記錄中不合格項的判定結論，是按本標準第6.0.4條規定的項目類別劃分準則確定的。
表E.0.1-1、表E.0.1-2中帶有“☆”標的項目和子項內容為可選項，當現場部件的調試、工程檢測、工程驗收不涉及此項目或子項時，調試、檢測、驗收記錄不包括此項目或子項。

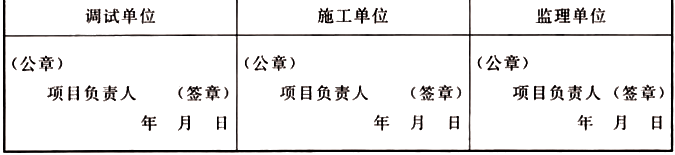

E.0.2 調試人員、施工單位項目負責人、監理工程師、檢測或驗收的主檢工程師應對檢查結果確認簽章。
E.0.3 附錄D的記錄表格應作為附件一并歸檔。
E.0.4 具有打印功能的控制器，調試、工程檢測、工程驗收過程中打印機的打印記錄應作為附件一并歸檔。
E.0.5 調試過程中若用到其他表格、文件，應作為附件一并歸檔。

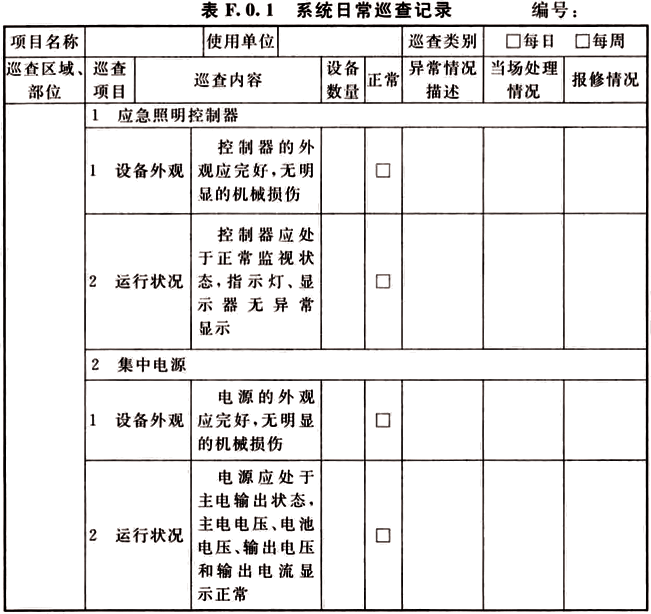

附錄F 系統日常巡查記錄

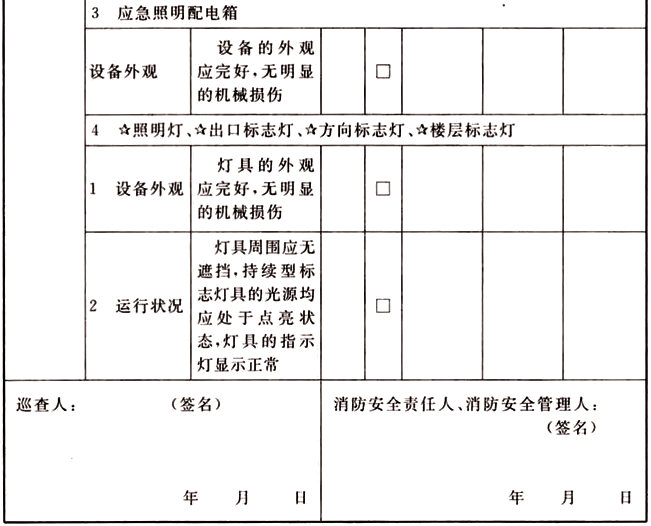

F.0.1 表F.0.1中帶有“☆”標的項目和子項內容為可選項，當不涉及此項目或子項時，檢測、驗收試記錄不包括此項目或子項。
設備數量應為巡查區域設置的系統設備的數量；設備的外觀、運行狀況正常時，在對應正常記錄表格框中勾選相應的記錄項□(√)；設備的外觀破損、設備運行異常時，應描述故障現象，并填寫現場處理情況及保修情況記錄。
