（免費下載）GB 50168-2018 電氣裝置安裝工程 電纜線路施工及驗收標準
1 總 則
1.0.1 為確保電纜線路工程建設質量，統一施工及驗收標準，規范施工過程的質量控制要求和驗收條件，制定本標準。
1.0.2 本標準適用于額定電壓為500kV及以下電纜線路及其附屬設施施工及驗收。
1.0.3 礦山、船舶、海底、冶金、化工等有特殊要求的電纜線路的安裝工程尚應符合相關專業標準的有關規定。
1.0.4 電纜線路施工及驗收，除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 電纜線路 cable line
由電纜、附件、附屬設備及附屬設施所組成的整個系統。
2.0.2 金屬套 metallic sheath
均勻連續密封的金屬管狀包覆層。
2.0.3 鎧裝層 armour
由金屬帶或金屬絲組成的包覆層。通常用來保護電纜不受外界的機械力作用。
2.0.4 電纜終端 cable termination
安裝在電纜末端，以使電纜與其他電氣設備或架空輸電線相連接，并維持絕緣直至連接點的裝置。
2.0.5 電纜接頭 cable joint
連接電纜與電纜的導體、絕緣、屏蔽層和保護層，以使電纜線路連續的裝置。
2.0.6 軟接頭 flexible joint
在工廠可控條件下將未鎧裝的電纜進行連接所制作的中間接頭，連同電纜一起進行連續的鎧裝。
2.0.7 電纜分接(分支)箱 cable dividing box
完成配電系統中電纜線路的匯集和分接功能，但一般不具備控制測量等二次輔助配置的專用電氣連接設備。
2.0.8 電纜線路在線監控系統 cable tunnel and cable line on-line monitoring system
對電纜運行狀態及電纜隧道等線路設施進行監測、分析、輔助診斷、報警與遠程控制的系統。監控系統由現場設備、傳感器、信號采集單元、監控主機、監控子站、遠程監控中心六部分組成。
2.0.9 電纜導管 cable ducts
電纜本體敷設于其內部受到保護和在電纜發生故障后便于將電纜拉出更換用的管子。有單管和排管等結構形式，也稱為電纜管。
2.0.10 電纜支架 cable bearer
用于支持和固定電纜，通常由整體澆注、型材經焊接或緊固件聯接拼裝而成的裝置。
2.0.11 電纜橋架 cable tray
由托盤(托槽)或梯架的直線段、非直線段、附件及支吊架等組合構成，用以支撐電纜具有連續的剛性結構系統。
2.0.12 電纜構筑物 cable buildings
專供敷設電纜或安置附件的電纜溝、淺槽、隧道、夾層、豎(斜)井和工作井等構筑物。
2.0.13 電纜附件 cable accessories
電纜終端、接頭及充油電纜壓力箱統稱為電纜附件。
2.0.14 電纜附屬設備 cable auxiliary equipments
交叉互聯箱、接地箱、護層保護器、監控系統等電纜線路組成部分的統稱。
2.0.15 電纜附屬設施 cable auxiliary facilities
電纜導管、支架、橋架和構筑物等電纜線路組成部分的統稱。
3 基本規定
3.0.1 電纜、附件及附屬設備均應符合產品技術文件的要求，并應有產品標識及合格證件。
3.0.2 電纜線路的施工，應制定安全技術措施。施工安全技術措施，應符合本標準及產品技術文件的規定。
3.0.3 緊固件的機械強度、耐腐蝕、阻燃等性能應符合相關標準規定。當采用鋼制緊固件時，除地腳螺栓外，應采用熱鍍鋅或等同熱鍍鋅性能的制品。
3.0.4 對有抗干擾要求的電纜線路，應按設計要求采取抗干擾措施。
4 電纜及附件的運輸與保管
4.0.1 電纜及附件的運輸、保管，應符合產品技術文件的要求，應避免強烈的振動、傾倒、受潮、腐蝕，應確保不損壞箱體外表面以及箱內部件。
4.0.2 在運輸裝卸過程中，應避免電纜及電纜盤受到損傷。電纜盤不應平放運輸、平放貯存。
4.0.3 運輸或滾動電纜盤前，應保證電纜盤牢固，電纜應繞緊。充油電纜至壓力油箱間的油管應固定，不得損傷。壓力油箱應牢固，壓力值應符合產品技術要求。滾動時應順著電纜盤上的箭頭指示或電纜的纏緊方向。
4.0.4 電纜及其附件到達現場后，應按下列規定進行檢查：
1 產品的技術文件應齊全；
2 電纜額定電壓、型號規格、長度和包裝應符合訂貨要求；
3 電纜外觀應完好無損，電纜封端應嚴密，當外觀檢查有懷疑時，應進行受潮判斷或試驗；
4 附件部件應齊全，材質質量應符合產品技術要求；
5 充油電纜的壓力油箱、油管、閥門和壓力表應完好無損。
4.0.5 電纜及其有關材料貯存應符合下列規定：
1 電纜應集中分類存放，并應標明額定電壓、型號規格、長度；電纜盤之間應有通道；地基應堅實，當受條件限制時，盤下應加墊；存放處應保持通風、干燥，不得積水；
2 電纜終端瓷套在貯存時，應有防止受機械損傷的措施；
3 電纜附件絕緣材料的防潮包裝應密封良好，并應根據材料性能和保管要求貯存和保管，保管期限應符合產品技術文件要求。
4 防火隔板、涂料、包帶、堵料等防火材料貯存和保管，應符合產品技術文件要求。
5 電纜橋架應分類保管，不得變形。
4.0.6 保管期間電纜盤及包裝應完好，標志應齊全，封端應嚴密。當有缺陷時，應及時處理。充油電纜應定期檢查油壓，并做記錄，油壓不得低于下限值。
5 電纜線路附屬設施的施工
6 電纜敷設
7 電纜附件安裝
8 電纜線路防火阻燃設施施工
8.0.1 對爆炸和火災危險環境、電纜密集場所或可能著火蔓延而釀成嚴重事故的電纜線路，防火阻燃措施必須符合設計要求。
8.0.2 應在下列孔洞處采用防火封堵材料密實封堵：
1 在電纜貫穿墻壁、樓板的孔洞處；
2 在電纜進入盤、柜、箱、盒的孔洞處；
3 在電纜進出電纜豎井的出入口處；
4 在電纜橋架穿過墻壁、樓板的孔洞處；
5 在電纜導管進入電纜橋架、電纜豎井、電纜溝和電纜隧道的端口處。
8.0.3 防火墻施工應符合下列規定：
1 防火墻設置應符合設計要求；
2 電纜溝內的防火墻底部應留有排水孔洞，防火墻上部的蓋板表面宜做明顯且不易褪色的標記；
3 防火墻上的防火門應嚴密，防火墻兩側長度不小于2m內的電纜應涂刷防火涂料或纏繞防火包帶。
8.0.4 電纜線路防火阻燃應符合下列規定：
1 耐火或阻燃型電纜應符合設計要求；
2 報警和滅火裝置設置應符合設計要求；
3 已投入運行的電纜孔洞、防火墻，臨時拆除后應及時恢復封堵；
4 防火重點部位的出入口，防火門或防火卷簾設置應符合設計要求；
5 電力電纜中間接頭宜采用電纜用阻燃包帶或電纜中間接頭保護盒封堵，接頭兩側及相鄰電纜長度不小于2m內的電纜應涂刷防火涂料或纏繞防火包帶；
6 防火封堵部位應便于增補或更換電纜，緊貼電纜部位宜采用柔性防火材料。
8.0.5 防火阻燃材料應具備下列質量證明文件：
1 具有資質的第三方檢測機構出具的檢驗報告；
2 出廠質量檢驗報告；
3 產品合格證。
8.0.6 防火阻燃材料施工措施應按設計要求和材料使用工藝確定，材料質量與外觀應符合下列規定：
1 有機堵料不應氧化、冒油，軟硬應適度，應具備一定的柔韌性；
2 無機堵料應無結塊、雜質；
3 防火隔板應平整、厚薄均勻；
4 防火包遇水或受潮后不應結塊；
5 防火涂料應無結塊、能攪拌均勻；
6 阻火網網孔尺寸應均勻，經緯線粗細應均勻，附著防火復合膨脹料厚度應一致。網彎曲時不應變形、脫落，并應易于曲面固定。
8.0.7 纏繞防火包帶或涂刷防火涂料施工應符合產品技術文件要求。
8.0.8 電纜孔洞封堵應嚴實可靠，不應有明顯的裂縫和可見的孔隙，堵體表面平整，孔洞較大者應加耐火襯板后再進行封堵。有機防火堵料封堵不應有透光、漏風、龜裂、脫落、硬化現象；無機防火堵料封堵不應有粉化、開裂等缺陷。防火包的堆砌應密實牢固，外觀應整齊，不應透光。
8.0.9 電纜線路防火阻燃設施應保證必要的強度，封堵部位應能長期使用，不應發生破損、散落、坍塌等現象。
9 工程交接驗收
9.0.1 工程驗收時應進行下列檢查：
1 電纜及附件額定電壓、型號規格應符合設計要求；
2 電纜排列應整齊，無機械損傷，標識牌應裝設齊全、正確、清晰；
3 電纜的固定、彎曲半徑、相關間距和單芯電力電纜的金屬護層的接線等應符合設計要求和本標準的規定，相位、極性排列應與設備連接相位、極性一致，并符合設計要求；
4 電纜終端、電纜接頭及充油電纜的供油系統應固定牢靠，電纜接線端子與所接設備端子應接觸良好，接地箱和交叉互聯箱的連接點應接觸良好可靠，充有絕緣介質的電纜終端、電纜接頭及充油電纜的供油系統不應有滲漏現象，充油電纜的油壓及表計整定值應符合設計和產品技術文件的要求；
5 電纜線路接地點應與接地網接觸良好，接地電阻值應符合設計要求；
6 電纜終端的相色或極性標識應正確，電纜支架等的金屬部件防腐層應完好。電纜管口封堵應嚴密；
7 電纜溝內應無雜物、積水，蓋板應齊全；隧道內應無雜物，消防、監控、暖通、照明、通風、給排水等設施應符合設計要求；
8 電纜通道路徑的標志或標樁，應與實際路徑相符，并應清晰、牢固；
9 水下電纜線路陸地段，禁錨區內的標志和夜間照明裝置應符合設計要求；
10 防火措施應符合設計要求，且施工質量應合格。
9.0.2 隱蔽工程應進行中間驗收，并應做好記錄和簽證。
9.0.3 電纜線路施工完成后應按《電氣裝置安裝工程 電氣設備交接試驗標準》GB 50150的有關規定進行電氣交接試驗。
9.0.4 工程驗收時，應提交下列資料和技術文件：
1 電纜線路路徑的協議文件。
2 變更設計的證明文件和竣工圖資料。
3 直埋電纜線路的敷設位置圖比例宜為1：500，地下管線密集的地段可為1：100，在管線稀少、地形簡單的地段可為1：1000；平行敷設的電纜線路，宜合用一張網紙。圖上應標明各線路的相對位置，并有標明地下管線的剖面圖及其相對最小距離，提交相關管線資料，明確安全距離。
4 制造廠提供的產品說明書、試驗記錄、合格證件及安裝圖紙等技術文件。
5 電纜線路的原始記錄應包括下列內容：
1)電纜的型號、規格及其實際敷設總長度及分段長度，電纜終端和接頭的型式及安裝日期；
2)電纜終端和接頭中填充的絕緣材料名稱、型號。
6 電纜線路的施工記錄應包括下列內容：
1)隱蔽工程隱蔽前檢查記錄或簽證；
2)電纜敷設記錄；
3)66kV及以上電纜終端和接頭安裝關鍵工藝工序記錄；
4)質量檢驗及驗收記錄。
7 試驗記錄。
8 在線監控系統的出廠試驗報告、現場調試報告和現場驗收?qǐng)?bào)告。
附錄A 側壓力和牽引力的常用計算公式
A.0.1 側壓力應按下式計算：
式中：P一一側壓力(N／m)；
T一一牽引力(N)；
R——彎曲半徑。
A.0.2 水平直線牽引力應按下式計算：
A.0.3 傾斜直線牽引力應按下列公式計算：
A.0.4 水平彎曲牽引力應按下式計算：
A.0.5 垂直彎曲牽引力應按下列公式計算：
式中：μ——摩擦系數，按表A.0.5取值；
W——電纜每米重量(kg／m)；
L——電纜長度；
θ1——電纜作直線傾斜牽引時的傾斜角；
θ——彎曲部分的圓心角；
T1——彎曲前牽引力(N)；
T2——彎曲后牽引力(N)；
R——電纜彎曲時的半徑。

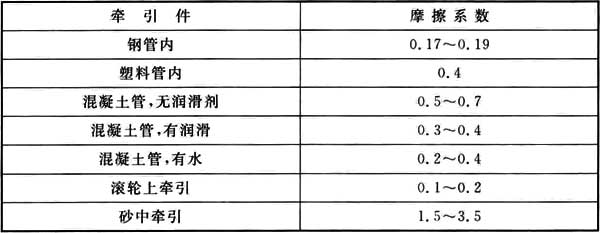

表A.0.5 各種牽引件下的摩擦系數
注：混凝土管包括石棉水泥管。
