（免費(fèi)下載）CJJ/T 192-2012 盾構(gòu)可切削混凝土配筋技術(shù)規(guī)程
1 總 則
1.0.1 為統(tǒng)一盾構(gòu)可切削玻璃纖維筋混凝土配筋的技術(shù)和質(zhì)量驗(yàn)收標(biāo)準(zhǔn)，確保工程質(zhì)量，制定本規(guī)程。
1.0.2 本規(guī)程適用于盾構(gòu)可切削玻璃纖維筋混凝土臨時(shí)結(jié)構(gòu)配筋工程的設(shè)計(jì)、施工和質(zhì)量驗(yàn)收。
1.0.3 盾構(gòu)可切削玻璃纖維筋混凝土配筋工程的設(shè)計(jì)、施工和質(zhì)量驗(yàn)收除應(yīng)符合本規(guī)程外，尚應(yīng)符合國(guó)家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定。
2 術(shù)語(yǔ)和符號(hào)
3 材 料
3.0.1 玻璃纖維筋的螺紋桿體表面質(zhì)地應(yīng)均勻，無(wú)氣泡和裂紋，其螺紋牙形、牙距應(yīng)整齊，不應(yīng)有損傷。
3.0.2 玻璃纖維筋中樹(shù)脂基體應(yīng)使用乙烯基和環(huán)氧樹(shù)脂體系或乙烯基樹(shù)脂和環(huán)氧樹(shù)脂混合樹(shù)脂，產(chǎn)品物理和耐久性應(yīng)滿足使用要求，樹(shù)脂基體的原料聚合物不應(yīng)含有任何聚酯成分。
3.0.3 玻璃纖維筋規(guī)格應(yīng)符合表3.0.3的要求。

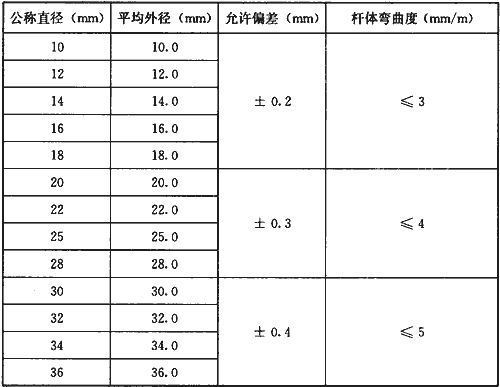

表3.0.3 玻璃纖維筋規(guī)格
3.0.4 玻璃纖維筋的密度應(yīng)在1.9g／cm3～2.2g／cm3。
3.0.5 玻璃纖維筋力學(xué)性能指標(biāo)應(yīng)符合表3.0.5的要求。

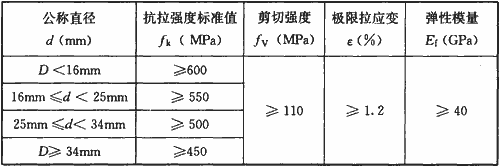

表3.0.5 玻璃纖維筋力學(xué)性能指標(biāo)
注：玻璃纖維筋抗拉強(qiáng)度標(biāo)準(zhǔn)值保證率在95％以上。
3.0.6 玻璃纖維筋抗拉強(qiáng)度設(shè)計(jì)值應(yīng)按下列公式計(jì)算：
式中：ffu——玻璃纖維筋的抗拉強(qiáng)度設(shè)計(jì)值(MPa)；
fk——玻璃纖維筋的抗拉強(qiáng)度標(biāo)準(zhǔn)值(MPa)；
CE——工作環(huán)境影響系數(shù)，工作環(huán)境在室內(nèi)取值0.8，工作環(huán)境在室外取值0.7；
ε——玻璃纖維筋極限拉應(yīng)變；
εfu——玻璃纖維筋極限拉應(yīng)變?cè)O(shè)計(jì)值。
4 設(shè) 計(jì)
5 施 工
6 驗(yàn) 收
6.0.1 玻璃纖維筋混凝土圍護(hù)結(jié)構(gòu)的制作要求應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)《混凝土結(jié)構(gòu)設(shè)計(jì)規(guī)范》GB 50010和《建筑基坑支護(hù)技術(shù)規(guī)程》JGJ 120等相關(guān)要求。
6.0.2 玻璃纖維筋籠的整體構(gòu)造應(yīng)符合設(shè)計(jì)要求。
6.0.3 玻璃纖維筋籠等構(gòu)造驗(yàn)收應(yīng)按國(guó)家現(xiàn)行標(biāo)準(zhǔn)《建筑地基基礎(chǔ)工程施工質(zhì)量驗(yàn)收規(guī)范》GB 50202和《建筑樁基技術(shù)規(guī)范》JGJ 94的規(guī)定執(zhí)行。
