（免費下載）CJJ/T 135-2009 透水水泥混凝土路面技術規程
1 總 則
1.0.1 為加強透水水泥混凝土路面工程質量，做到技術先進、經濟合理、方便適用，制定本規程。
1.0.2 本規程適用于新建的城鎮輕荷載道路、園林中的輕型荷載道路、廣場和停車場等透水水泥混凝土路面的設計、施工、驗收和維護。本規程不適用于嚴寒地區、濕陷性黃土地區、鹽漬土地區、膨脹土地區的路面。
1.0.3 透水水泥混凝土路面的構造形式，應考慮地質條件、荷載等級、景觀要求、環境情況、施工條件等因素。
1.0.4 本規程規定了透水水泥混凝土路面的設計、施工、驗收和維護的基本技術要求。當本規程與國家法律、行政法規的規定相抵觸時，應按國家法律、行政法規的規定執行。
1.0.5 透水水泥混凝土路面的設計、施工、驗收和維護，除應符合本規程規定外，尚應符合國家現行相關標準的規定。
2 術語和符號
2.2 符 號
h1——透水水泥混凝土路面面層厚度；
h2——透水水泥混凝土路面基層厚度；
Ma——每立方米透水水泥混凝土中外加劑用量；
RW/C——水膠比；
Rvoid——設計孔隙率；
VP——每立方米透水水泥混凝土中膠結料漿體體積；
WC——每立方米透水水泥混凝土中水泥用量；
WG——每立方米透水水泥混凝土中粗集料用量；
WW——每立方米透水水泥混凝土中用水量；
ρC——水泥密度；
ρG——粗集料緊密堆積密度；
vC——粗集料緊密堆積孔隙率。
3 材 料
4 結構組合與構造
5 施 工
6 驗收
7 維 護
7.0.1冬季透水水泥混凝土路面應采取及時清雪等措施防止路面結冰，不宜機械除冰，并不得撒砂或灰渣。
7.0.2透水水泥混凝土路面投入使用后，為確保透水水泥混凝土的性能，可使用高壓水(5MPa～20MPa)沖刷孔隙洗凈堵塞物，或采用壓縮空氣沖刷孔隙使堵塞物去除，也可使用真空泵將堵塞孔隙的雜物吸出。
7.0.3透水水泥混凝土路面出現裂縫和集料脫落的面積較大時，必須進行維修。維修時，應先將路面疏松集料鏟除，清洗路面去除孔隙內的灰塵及雜物后，方可進行新的透水水泥混凝土鋪裝。
附錄A 透水系數的測試方法

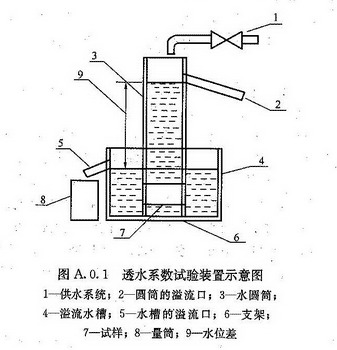

A.0.1透水水泥混凝土透水系數的試驗裝置宜按圖A.0.1設置。
A.0.2試驗設備與裝置應符合下列要求：
1水圓筒：設有溢流口并能保持一定水位的圓筒。
2溢流水槽：設有溢流口并能保持一定水位的水槽。
3抽真空裝置應能裝下試樣，并應保持90kPa以上真空度。
A.0.3測量器具應符合下列要求：
1量具：分度值為1mm的鋼直尺及類似量具。
2秒表：精度為1s。
3量筒：容量為2L，最小刻度為1mL。
4溫度計：最小刻度為0.5℃。
A.0.4試驗用水應使用無氣水，可采用新制備的蒸餾水進行排氣處理，試驗時水溫宜為(20±3)℃。
A.0.5應分別在樣品上制取三個直徑為100mm、高度50mm的圓柱作為試樣。
A.0.6試驗宜按下列步驟進行：
1用鋼直尺測量圓柱試樣的直徑(D)和厚度(L)，分別測量兩次，取平均值，精確至1mm，計算試樣的上表面面積(A)。
2將試樣的四周用密封材料或其他方式密封好，使其不漏水，水僅從試樣的上下表面進行滲透。
3待密封材料固化后，將試樣放入真空裝置，抽真空至(90±1)kPa，并保持30min，在保持真空的同時，加入足夠的水將試樣覆蓋并使水位高出試樣100mm，停止抽真空，浸泡20min，將其取出，裝入透水系數試驗裝置，將試樣與透水圓筒連接密封好。放入溢流水槽，打開供水閥門，使無氣水進入容器中，等溢流水槽的溢流孔有水流出時，調整進水量，使透水圓筒保持一定的水位(約150mm)，待溢流水槽的溢流口和透水圓筒的溢流口的流水量穩定后，用量筒從出水口接水，記錄5min流出的水量(Q)，測量3次，取平均值。
4用鋼直尺測量透水圓筒的水位與溢流水槽水位之差(H)，精確至1mm。用溫度計測量試驗中溢流水槽中水的溫度(T)，精確至0.5℃。
A.0.7透水系數應按下式計算：
[A.0.7]
式中：
kT——水溫為T℃時試樣的透水系數(mm/s)；
Q——時間t秒內滲出的水量(m3)；
L——試樣的厚度；
A——試樣的上表面積(mm2)；
H——水位差；
t——時間。
試驗結果以3塊試樣的平均值表示，計算精確至1.0×10-2mm/s。
A.0.8本試樣以15℃水溫為標準溫度，標準溫度下的透水系數應按下式計算：
[A.0.8]
式中：
k15——標準溫度時試樣的透水系數(mm/s)；
ηT——T℃時水的動力黏滯系數(kPa·s)；
η15——15℃時水的動力黏滯系數(kPa·s)；
ηT/η15——水的動力黏滯系數比。
