1 總 則
1.0.1 為了使三岔雙向擠擴灌注樁基礎設計做到安全適用、經濟合理、確保質量，制定本規程。
1.0.2 本規程適用于工業與民用建(構)筑物三岔雙向擠擴灌注樁基礎的設計、檢查與檢測。
1.0.3 三岔雙向擠擴灌注樁的設計，應綜合考慮地質條件、上部結構類型、使用功能、荷載特征、施工技術條件與環境等因素，因地制宜地選擇相應的成孔與擠擴工藝和技術參數并合理地確定承力盤(岔)的位置。
1.0.4 三岔雙向擠擴灌注樁的設計、檢查與檢測除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1 對無相近地質條件下成樁試驗資料的三岔雙向擠擴灌注樁(附錄A)設計，應預先進行成孔、成盤(岔)腔、成樁試驗和載荷試驗，確定設計及施工參數。
3.0.2 樁基的詳細勘察除應符合現行國家標準《巖土工程勘察規范》GB 50021的有關規定外，當相鄰勘探點所揭露的可作承力盤(岔)持力土層的層面坡度大于10％時，宜加密勘探點，查明該持力土層的分布情況。
3.0.3 淤泥及淤泥質土層、松散狀態的砂土層、可液化土層、濕陷性黃土層、大氣影響深度以?xún)?nèi)的膨脹土層、遇水喪失承載力的強風化巖層不得作為抗壓三岔雙向擠擴灌注樁的承力盤和承力岔的持力土層。
3.0.4 可塑-硬塑狀態的黏性土、稍密-密實狀態的粉土和砂土、中密-密實狀態的卵礫石層和殘積土層、全風化巖、強風化巖層宜作為抗壓三岔雙向擠擴灌注樁的承力盤和承力岔的持力土層。
3.0.5 承力盤的持力土層厚度不宜小于3d(d為樁身設計直徑)；當有軟弱下臥層時，承力盤的持力土層厚度不宜小于4d。承力岔的持力土層厚度不宜小于2d；當有軟弱下臥層時，承力岔的持力土層厚度不宜小于3d。
3.0.6 承力盤底進入持力土層的深度不宜小于0.5～1.0h(h為承力盤和承力岔的高度)，承力岔底進入持力土層的深度不宜小于1.0h。
3.0.7 宜選擇較硬土層作為樁端持力土層。樁端全斷面進入持力土層的深度，對于黏性土、粉土?xí)r不宜小于2.0d；砂土不宜小于1.5d；碎石類土不宜小于1.0d。當存在軟弱下臥層時，樁端以下硬持力層厚度不宜小于3d。
3.0.8 相鄰樁的最小中心距不宜小于3.0d，并不宜小于1.5D(D為承力盤設計直徑)。當D大于2m時，樁的最小中心距不宜小于D＋1(m)。
3.0.9 承力盤的豎向中心間距：當持力土層為砂土?xí)r，不宜小于2.5D；當持力土層為黏性土、粉土?xí)r不宜小于2.0D。
承力岔的豎向中心間距不宜小于1.5D。承力岔與承力盤的豎向中心間距：當持力土層為粉細砂時，不宜小于2.0D；當持力土層為黏性土、粉土?xí)r不宜小于1.5D。
3.0.10 樁根長度不宜小于2.0d。
3.0.11 抗拔三岔雙向擠擴灌注樁的承力盤(岔)宜設置在持力土層的下部。
3.0.12 三岔雙向擠擴灌注樁施工應采用三岔雙缸雙向液壓擠擴裝置(附錄B)，主要技術參數可按本規程附錄C的規定確定，并應符合下列要求：
1 樁身直徑可選用450～1500mm，承力盤(岔)直徑應根據樁身直徑、承載力要求和三岔雙缸雙向擠擴裝置的類別及型號確定；
2 三岔雙缸雙向擠擴裝置主要技術參數應符合本規程附錄C的規定；
3 承力盤腔直徑檢測器應符合本規程附錄D的規定；
4 三岔雙向擠擴灌注樁主要參數應符合本規程附錄E的規定。
4 構 造
4.0.1 三岔雙向擠擴灌注樁的配筋應符合下列規定：
1 截面配筋率可取0.40％～0.65％，對大直徑樁宜取低值；承受水平荷載較大的樁及抗拔樁的配筋率應按計算確定；
2 樁身直徑大于600mm的樁，主筋長度不宜小于樁長的2/3；
3 位于坡地岸邊的基樁應通長配筋；
4 對于受地震作用的基樁，樁身配筋長度應穿過可液化土層和軟弱土層，進入穩定土層的深度不應小于4.0/α(α為樁的水平變形系數)；
5 對于承受水平荷載或較大彎矩的基樁，配筋長度應通過計算確定，且不應小于4.0/α，并應穿過軟弱土層進入穩定土層；
6 對于僅設置一個底承力盤的基樁宜通長配筋；
7 專用抗拔基樁以及因地震作用、凍脹或膨脹力作用而受拔力的基樁，應等截面或變截面通長配筋；
8 主筋的最小直徑與布置及箍筋的形式、直徑、間距與配置，以及樁的水平變形系數(α)應符合現行行業標準《建筑樁基技術規范》JGJ 94的規定。
4.0.2 三岔雙向擠擴灌注樁樁身混凝土強度等級不得低于C25。
4.0.3 三岔雙向擠擴灌注樁樁身混凝土保護層厚度應符合下列規定：
1 主筋的混凝土保護層厚度，在干作業成孔時不應小于35mm；在水下灌注混凝土?xí)r，不應小于50mm；
2 四類、五類環境中樁身混凝土保護層厚度應符合國家現行標準《港口工程混凝土結構設計規范》JTJ 267、《工業建筑防腐蝕設計規范》GB 50046的相關規定。
5 設 計
6 質量檢查與檢測要點
附錄A 三岔雙向擠擴灌注樁的構造
附錄A 三岔雙向擠擴灌注樁的構造

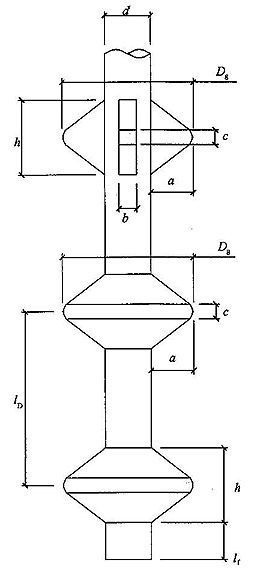

圖A 三岔雙向擠擴灌注樁的構造示意
a—承力盤(岔)寬度；b—承力岔厚度；c—承力盤(岔)外沿高度；d—樁身設計直徑；h—承力盤(岔)高度；
Dg—承力盤(岔)公稱直徑；lD—承力盤豎向間距；lf—樁根長度
附錄B 三岔雙缸雙向液壓擠擴裝置
附錄B 三岔雙缸雙向液壓擠擴裝置

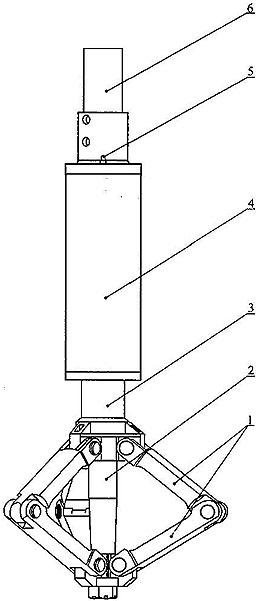

圖B 三岔雙缸雙向液壓擠擴裝置示意
1—三岔擠擴臂；2—內活塞桿；3—外活塞桿；4—缸筒；5—油管；6—接長桿
附錄C 三岔雙缸雙向液壓擠擴裝置主要技術參數
附錄C 三岔雙缸雙向液壓擠擴裝置主要技術參數

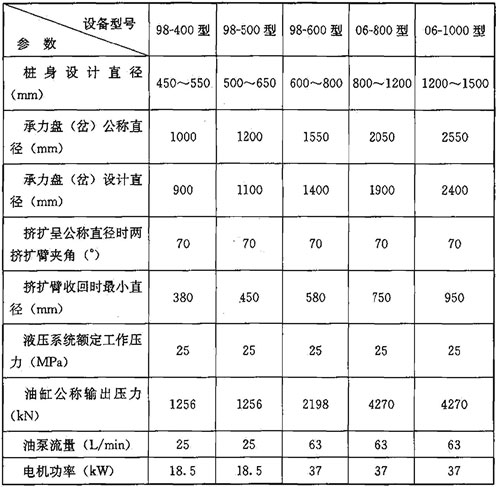

表C 三岔雙缸雙向液壓擠擴裝置主要技術參數
注：表中承力盤(岔)公稱直徑可根據實際工程需要作適當變動，隨之相應的承力盤(岔)設計直徑和樁身設計直徑也作相應變動。
附錄D 承力盤腔直徑檢測器
D.0.1 承力盤腔直徑檢測器(圖D)的檢測方法應符合下列規定：

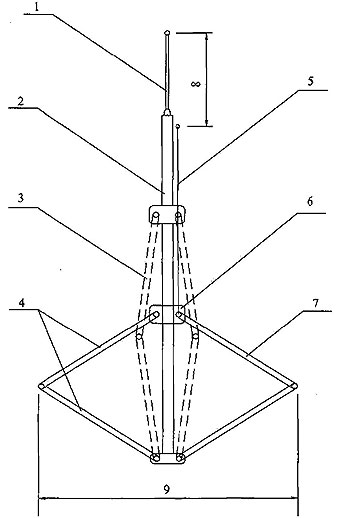

圖D 承力盤腔直徑檢測器構造示意
1—主測繩；2—主桿；3—收縮狀態；4—測桿；5—副測繩；6—配重；7—張開狀態；8—落差；9—承力盤腔直徑
1 檢測前，應對承力盤腔直徑檢測器進行測量標定，建立測桿張開狀態時的直徑(即盤徑)和主、副測繩零點間距的承力盤腔直徑與落差關系表；
2 將檢測器放入到承力盤位置深度后，應放松副測繩，使測桿完全張開處于擠擴腔內，此時應提直副測繩；
3 應在孔口處測量主測繩與副測繩零點之間落差；
4 根據落差并由承力盤腔直徑與落差關系表可查出相應的承力盤腔直徑。
附錄E 三岔雙向擠擴灌注樁主要參數
附錄E 三岔雙向擠擴灌注樁主要參數

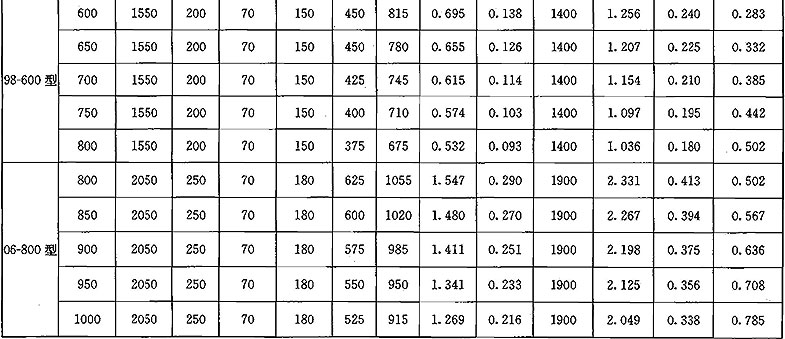

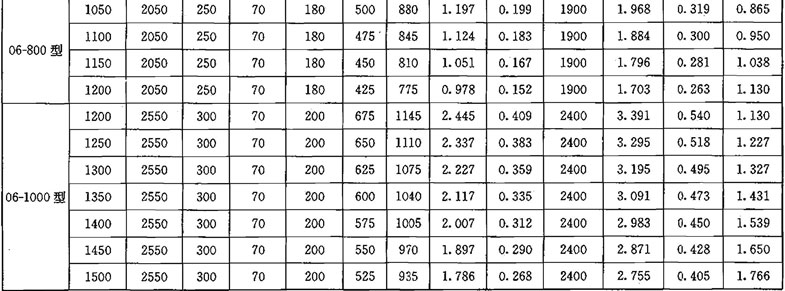

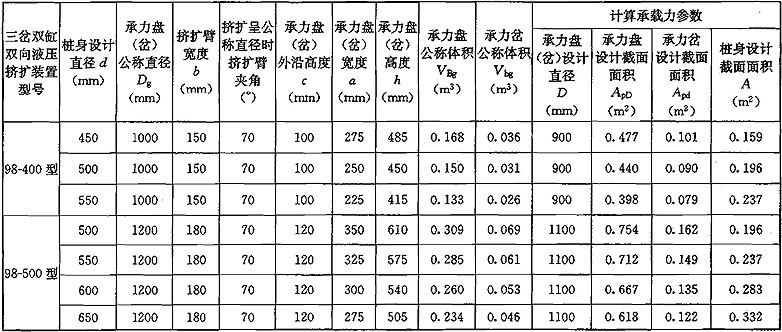

表E 三岔雙向擠擴灌注樁主要參數
注：1 計算承力盤和承力岔的工程量時，應按表中承力盤和承力岔的公稱體積VBg和Vbg取值；
2 計算三岔雙向擠擴灌注樁承載力時，應按表中承力盤和承力岔的設計直徑D、設計截面面積ApD和Apd取值；
3 擠擴臂寬度等于承力岔厚度。
附錄F 單樁豎向抗壓靜載試驗
附錄G 三岔雙向擠擴灌注樁的極限側阻力標準值、極限盤端阻力標準值和極限樁端阻力標準值
G.0.1 三岔雙向擠擴灌注樁的極限側阻力標準值可按表G.0.1取值。

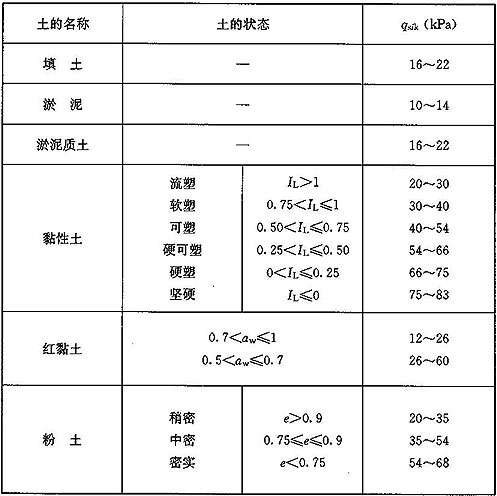

表G.0.1 三岔雙向擠擴灌注樁的極限側阻力標準值qsik(kPa)
注：1 對于尚未完成自重固結的填土和以生活垃圾為主的雜填土，不計算其側阻力；
2 aw為含水比，aw＝ω/ωL，ω為天然含水量，ωL為液限，e為孔隙比，IL為液性指數；
3 N為標準貫入擊數，N63.5為重型圓錐動力觸探擊數；
4 表中數值適用于老沉積土；對于新近沉積土，qsik應按土的狀態，降一級取值。
G.0.2 三岔雙向擠擴灌注樁的極限盤端阻力標準值和極限樁端阻力標準值可按表G.0.2取值。

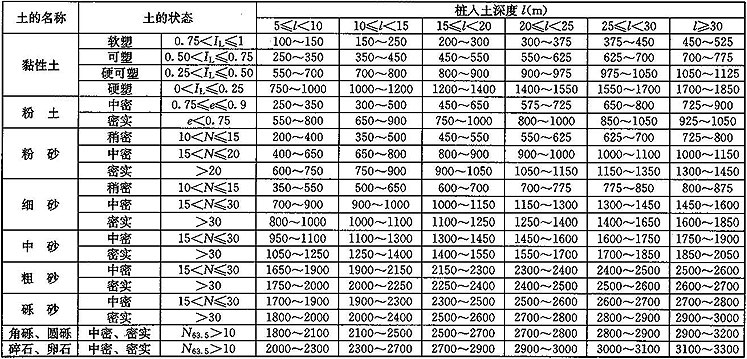

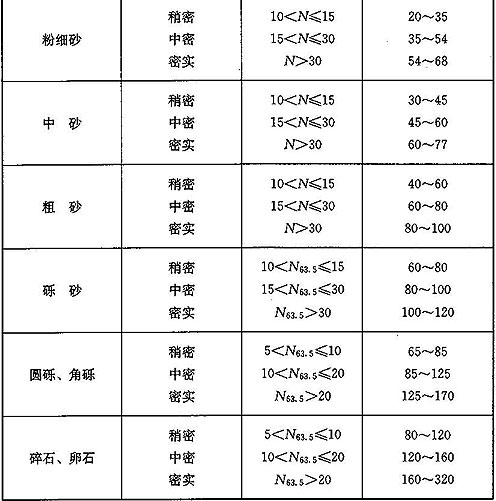

表G.0.2 三岔雙向擠擴灌注樁的極限盤端阻力標準值qBik和極限樁端阻力標準值qpk(kPa)
注：1 砂土和碎石類土中樁的極限樁端阻力取值，宜綜合考慮土的密實度、樁端進入持力層的深度比hb/d及成孔方法；密實的、hb/d大的土和干作業成孔時宜取高值；
2 IL為液性指數，e為孔隙比，N為標準貫入擊數，N63.5為重型圓錐動力觸探擊數；
3 極限岔端阻力標準值qbik按同條件的極限盤端阻力標準值qBik取值；
4 表中數值適用于老沉積土；對于新近沉積土，qBik和qpk應按土的狀態，降一級取值。
附錄H 三岔雙向擠擴灌注樁成孔記錄表
附錄H 三岔雙向擠擴灌注樁成孔記錄表

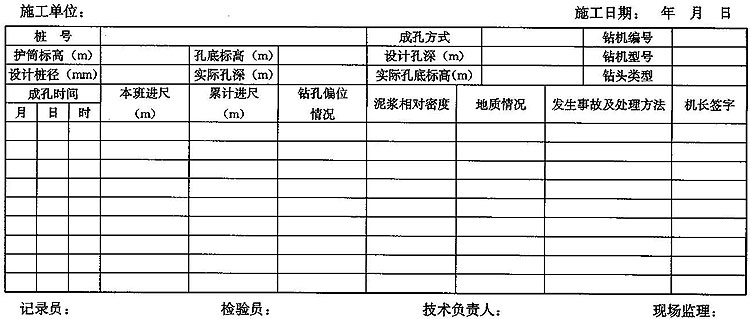

表H 三岔雙向擠擴灌注樁成孔記錄表
附錄J 三岔雙向擠擴灌注樁擠擴記錄表
附錄J 三岔雙向擠擴灌注樁擠擴記錄表

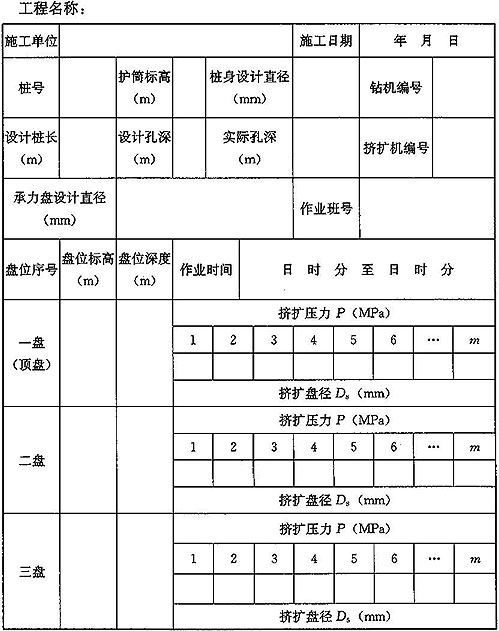

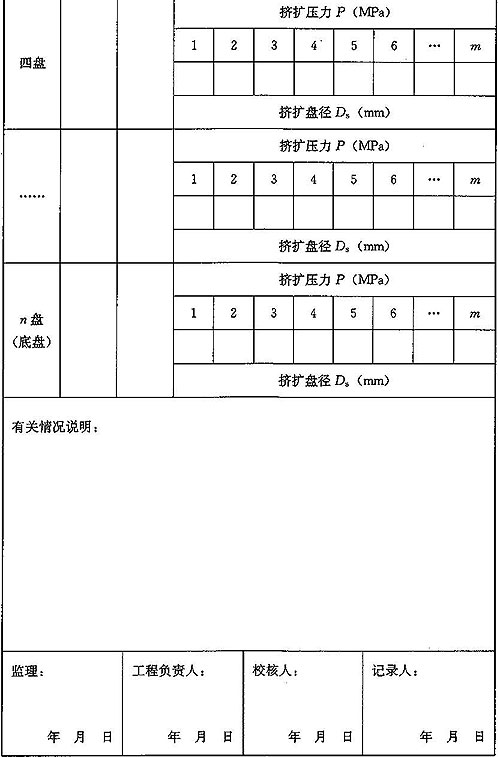

表J 三岔雙向擠擴灌注樁擠擴記錄表
