（免費(fèi)下載）JTJ 275-2000 海港工程混凝土結(jié)構(gòu)防腐蝕技術(shù)規(guī)范
1 總 則
1.0.1 為使海港工程混凝土結(jié)構(gòu)具有必要和良好的防腐蝕耐久性能，做到技術(shù)先進(jìn)、經(jīng)濟(jì)合理、安全耐久、質(zhì)量可靠和施工方便，制定本規(guī)范。
1.0.2 本規(guī)范適用于新建海港工程混凝土結(jié)構(gòu)防腐蝕耐久性設(shè)計和施工。其它新建近海工程混凝土結(jié)構(gòu)可參照執(zhí)行。
1.0.3 本規(guī)范的實施，應(yīng)配備必要的檢驗及試驗設(shè)備。
1.0.4 海港工程混凝土結(jié)構(gòu)的防腐蝕耐久性設(shè)計和施工，除應(yīng)符合本規(guī)范外，尚應(yīng)符合國家現(xiàn)行標(biāo)準(zhǔn)的有關(guān)規(guī)定。
2 術(shù) 語
2.0.1 混凝土結(jié)構(gòu)和構(gòu)件
以鋼筋混凝土、預(yù)應(yīng)力混凝土或索混凝土制造的結(jié)構(gòu)稱混凝土結(jié)構(gòu)，組成混凝土結(jié)構(gòu)的單元稱混凝土構(gòu)件。
2.0.2 混凝土結(jié)構(gòu)的防腐蝕耐久性
在正常設(shè)計、施工、使用和維護(hù)條件下，混凝土結(jié)構(gòu)在設(shè)計工作壽命期內(nèi)所具有的防止鋼筋腐蝕導(dǎo)致混凝土破壞的能力。
2.0.3 設(shè)計使用年限
結(jié)構(gòu)或構(gòu)件按設(shè)計目的和使用條件使用而不需要大修的預(yù)定日期。
2.0.4 混凝土結(jié)構(gòu)防腐蝕耐久性設(shè)計
為保證混凝土結(jié)構(gòu)具有所要求的防腐蝕耐久性能，根據(jù)使用條件，確定有關(guān)技術(shù)指標(biāo)和各種措施的過程。
2.0.5 混凝土拉應(yīng)力限制系數(shù)αct
構(gòu)件在作用的頻遇組合(短期效應(yīng)組合)時，受拉邊緣混凝土產(chǎn)生的拉應(yīng)力ftc。與混凝土抗拉強(qiáng)度標(biāo)準(zhǔn)值ftk和受拉區(qū)混凝土塑性影響系數(shù)γ乘積之比，即
2.0.6 海水環(huán)境
海港和受海水影Ⅱ向的河口港所處的環(huán)境。
2.0.7 基準(zhǔn)混凝土
不摻外加劑和摻合料的對比試驗用的混凝土。
2.0.8 粉煤灰取代水泥率
基準(zhǔn)混凝土中的水泥被粉煤灰取代的質(zhì)量百分率。
2.0.9 超量取代法
為達(dá)到粉煤灰混凝土與基準(zhǔn)混凝土等稠度、等強(qiáng)度的目的，粉煤灰的摻入質(zhì)量超過其取代的水泥質(zhì)量的配合比設(shè)計方法。
2.0.10 硅灰
在冶煉硅鐵合金或工業(yè)硅時，通過煙道排出的硅蒸氣經(jīng)收塵裝置收集而得的粉塵。
2.0.11 高性能混凝土
用混凝土的常規(guī)材料、常規(guī)工藝，在常溫下，以低水膠’匕、大摻量優(yōu)質(zhì)摻合料和較嚴(yán)格的質(zhì)量控制制作的高耐久性、高尺寸穩(wěn)定性、良好工作性及較高強(qiáng)度的混凝土。
2.0.12 環(huán)氧涂層鋼筋
將填料、熱固環(huán)氧樹脂與交聯(lián)劑等外加劑制成的粉末，在嚴(yán)格控制的工廠流水線上，采用靜電噴涂工藝噴涂于表面處理過的預(yù)熱的鋼筋上，形成具有一層堅韌、不滲透、連續(xù)的絕緣涂層的鋼筋。
2.0.13 鋼筋阻銹劑
能抑制鋼筋電化學(xué)腐蝕的混凝土外加劑。
2.0.14 混凝土表面硅烷浸漬
用硅烷類液體浸漬混凝土表層，使該表層具有低吸水率、低氯離子滲透率和高透氣性的防腐蝕措施。
3 一般規(guī)定
3.0.1 海港工程混凝土結(jié)構(gòu)必須進(jìn)行防腐蝕耐久性設(shè)計，保證混凝土結(jié)構(gòu)在設(shè)計使用年限內(nèi)的安全和正常使用功能。
3.0.2 混凝土結(jié)構(gòu)防腐蝕耐久性設(shè)計，應(yīng)針對結(jié)構(gòu)預(yù)定功能和所處環(huán)境條件，選擇合理的結(jié)構(gòu)形式、構(gòu)造和抗腐蝕性、抗?jié)B性良好的優(yōu)質(zhì)混凝土；對處于浪濺區(qū)的混凝土構(gòu)件，宜采用高性能}昆凝土，或同時采用特殊防腐蝕措施。
3.0.3 處于浪濺區(qū)的構(gòu)件，宜采用焊接性能好的鋼筋。
3.0.4 應(yīng)根據(jù)預(yù)定功能和混凝土建筑物部位所處的環(huán)境條件，對混凝土提出不同的防腐蝕要求和措施?；炷敛课豢筛鶕?jù)水域掩護(hù)條件和港工設(shè)計水位或天文潮位按表3.0.4的規(guī)定劃分。

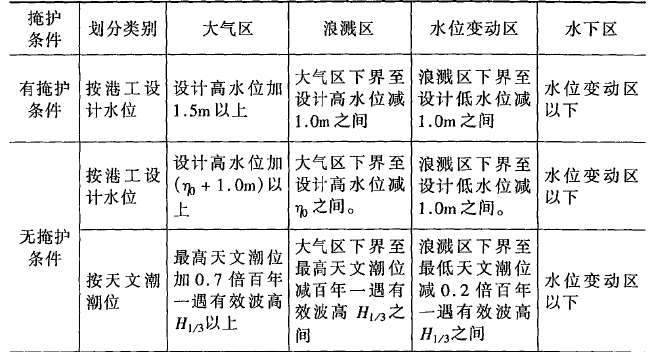

海水環(huán)境混凝土部位劃分 表3.0.4
注：①η0值為設(shè)計高水位時的重現(xiàn)期50年H1％(波列累積頻率為1％的波高)波峰面高度；
②當(dāng)浪濺區(qū)上界計算值低于碼頭面高程時，應(yīng)取碼頭面高程為浪濺區(qū)上界；
③當(dāng)無掩護(hù)條件的海港工程混凝土結(jié)構(gòu)無法按港工有關(guān)規(guī)范計算設(shè)計水位時，可按天文潮潮位確定混凝土的部位劃分。
3.0.5 預(yù)應(yīng)力構(gòu)件在作用的頻遇組合(短期效應(yīng)組合)時的混凝土拉應(yīng)力限制系數(shù)αct和鋼筋混凝土構(gòu)件在作用的準(zhǔn)永久組合(長期效應(yīng)組合)時的最大裂縫寬度，不得超過表3.0.5規(guī)定的限值。

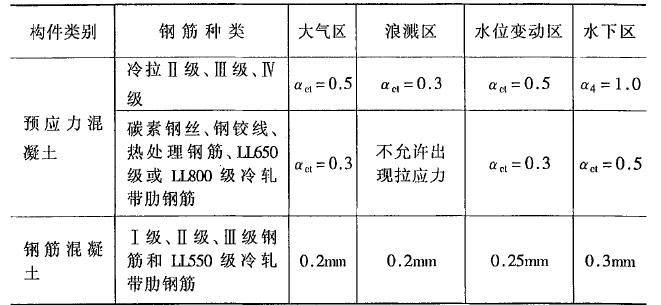

混凝土拉應(yīng)力限制系數(shù)αct及最大裂縫寬度限值 表3.0.5
3.0.6 混凝土構(gòu)件在制作過程中出現(xiàn)的裂縫應(yīng)按現(xiàn)行行業(yè)標(biāo)準(zhǔn)《水運(yùn)工程混凝土施工規(guī)范》(JTJ 268)的有關(guān)規(guī)定及時進(jìn)行處理。
4 結(jié)構(gòu)形式及構(gòu)造
5 普通混凝土
6 高性能混凝土
7 特殊防腐蝕措施
附錄A 硅灰品質(zhì)標(biāo)準(zhǔn)和檢驗
附錄B 混凝土抗氯離子滲透性
附錄C 混凝土表面涂層試驗方法
附錄D 混凝土表面涂層的施工和管理
附錄E 混凝土硅烷浸漬施工工藝
附錄F 本規(guī)范用詞用語說明
F.0.1 為便于在執(zhí)行本標(biāo)準(zhǔn)條文時區(qū)別對待，對要求嚴(yán)格程度不同的用詞說明如下：
(1)表示很嚴(yán)格，非這樣做不可的：
正面詞采用“必須”；
反面詞采用“嚴(yán)禁”。
(2)表示嚴(yán)格，在正常情況下均應(yīng)這樣做的：
正面詞用“應(yīng)”；
反面詞采用“不應(yīng)”或“不得”。
(3)表示允許稍有選擇，在條件許可時首先應(yīng)這樣做的：
正面詞采用“宜”或“可”；
反面詞采用“不宜”。
F.0.2 條文中指定應(yīng)按其它有關(guān)標(biāo)準(zhǔn)、規(guī)范執(zhí)行時，寫法為“應(yīng)符合……的有關(guān)規(guī)定”或“應(yīng)按……執(zhí)行”。
