（免費下載）JGJ 92-2004 無粘結預應力混凝土結構技術規程 [廢止版]
1 總則
1.0.1 為了在無粘結預應力混凝土結構的設計與施工中，做到技術先進、安全適用、確保質量和經濟合理，制定本規程。
1.0.2 本規程適用于工業與民用建筑和一般構筑物中采用的無粘結預應力混凝土結構的設計、施工及驗收。采用的無粘結預應力筋系指埋置在混凝土構件中者或體外束。
1.0.3 無粘結預應力混凝土結構應根據建筑功能要求和材料供應與施工條件，確定合理的設計與施工方案，編制施工組織設計，做好技術交底，并應由預應力專業施工隊伍進行施工，嚴格執行質量檢查與驗收制度。
1.0.4 無粘結預應力混凝土結構的設計使用年限應按現行國家標準《建筑結構可靠度設計統一標準》GB 50068確定，其設計與施工除應符合本規程外，其抗震設計應按現行行業標準《預應力混凝土結構抗震設計規程》JGJ 140執行，并應符合國家現行有關強制性標準的規定。
2 術語、符號
3 材料及錨具系統
4 設計與施工的基本規定
5 設計計算與構造
6 施工及驗收
附錄A 無粘結預應力筋數量估算
A.0.1 無粘結預應力筋截面面積可按下列公式估算：

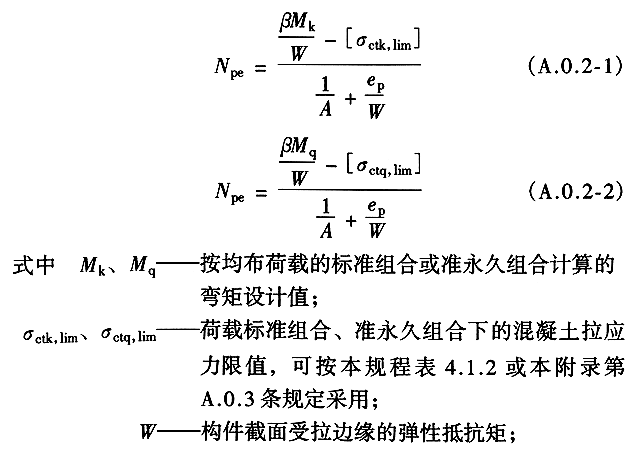

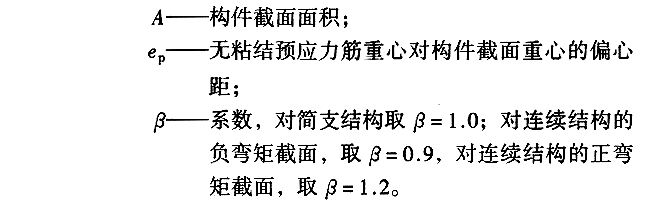

A.0.2 根據結構類型和正截面裂縫控制驗算要求，無粘結預應力筋有效預加力值Npe，可按下列兩個公式進行估算，并取其計算結果的較大值：

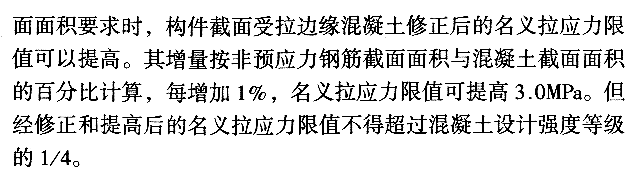

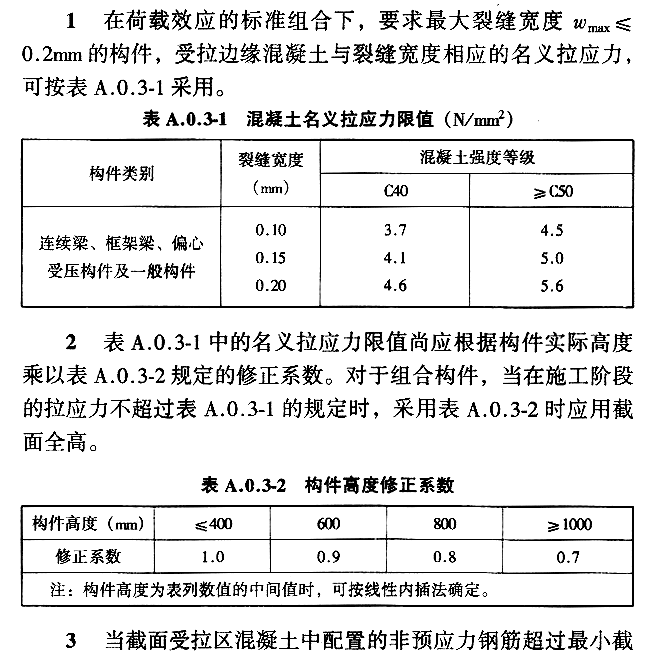

A.0.3 對按三級允許出現裂縫控制的無粘結預應力混凝土連續梁和框架梁等，當滿足本規程第5.2.1條非預應力鋼筋最小截面面積要求時，可按下述經修正和提高后的名義拉應力值控制裂縫寬度：
附錄B 無粘結預應力筋常用束形的預應力損失ΣL1

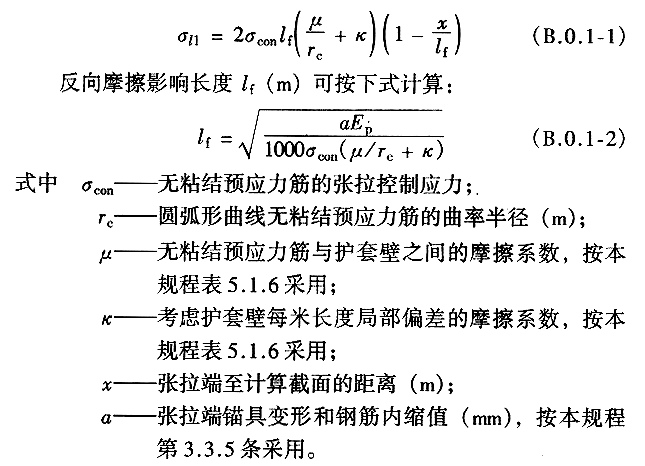

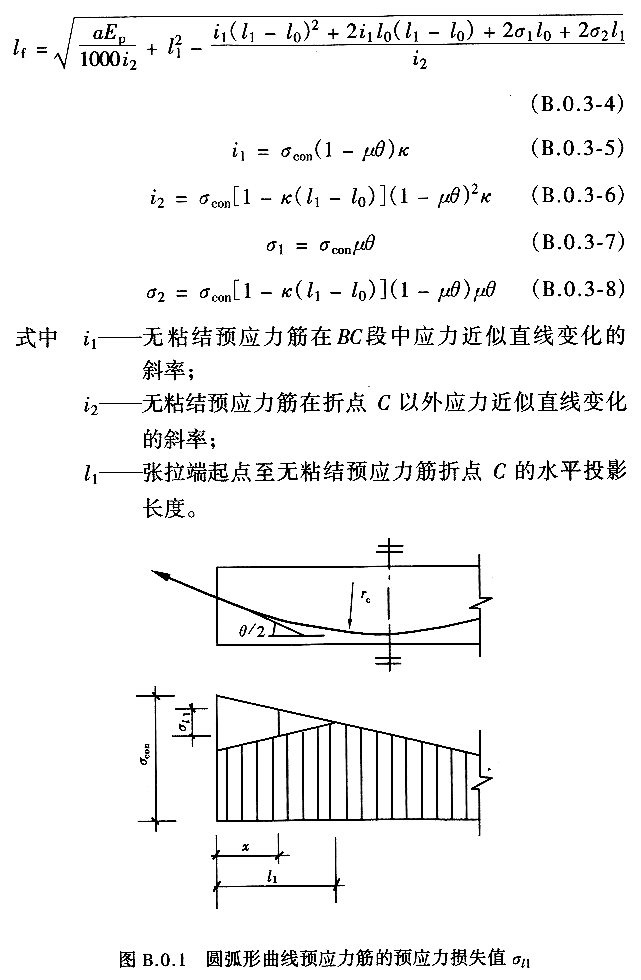

B.0.1 拋物線形無粘結頂應力筋可近似按圓弧形曲線預應力筋考慮。當其對應的圓心角θ≤90°時（圖B.0.1），由于錨具變形和預應力筋內縮，在反向摩擦影響長度lf范圍內的預應力損失值σl1可按下式計算：

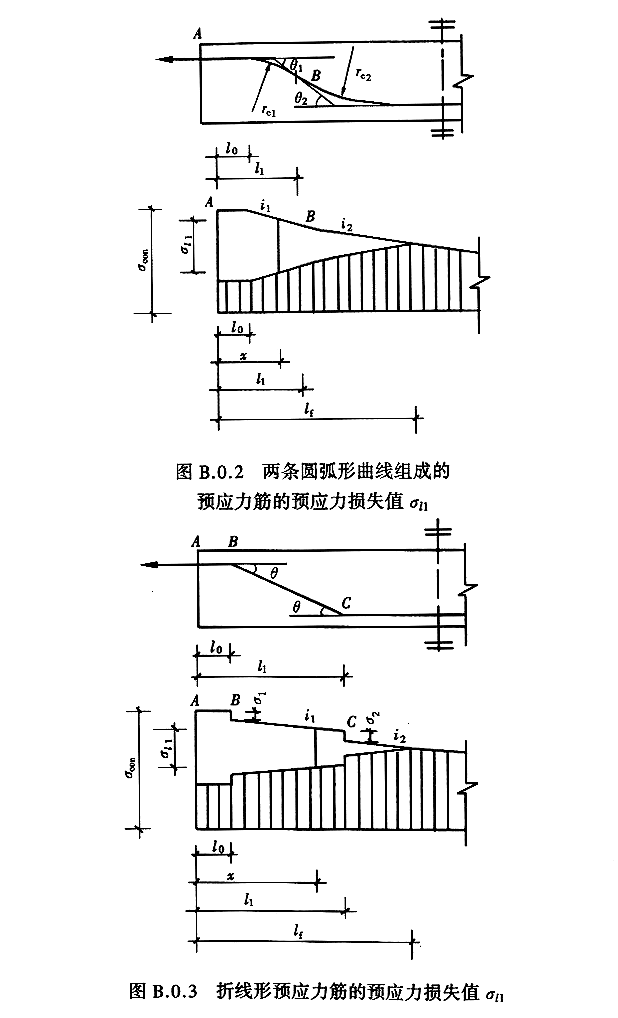

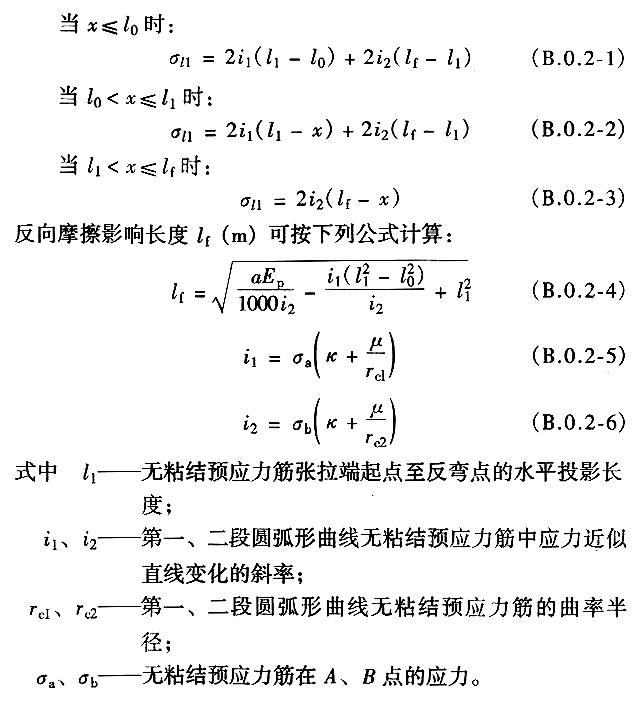

B.0.2 端部為直線（直線長度為l0），而后由兩條圓弧形曲線（圓弧對應的圓心角θ≤90°）組成的無粘結預應力筋（圖B.0.2），由于錨具變形和鋼筋內縮，在反向摩擦影響長度lf范圍內的預應力損失值σl1可按下列公式計算：

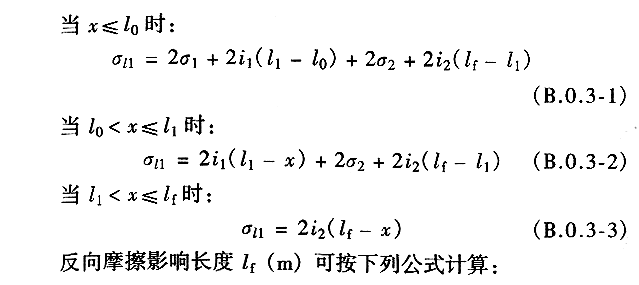

B.0.3 當折線形無粘結預應力筋的錨固損失消失于折點C之外時（圖B.0.3），由于錨具變形和鋼筋內縮，在反向摩擦影響長度lf范圍內的預應力損失值σl1可按下列公式計算：
附錄C 等效柱的剛度計算及等代框架計算模型

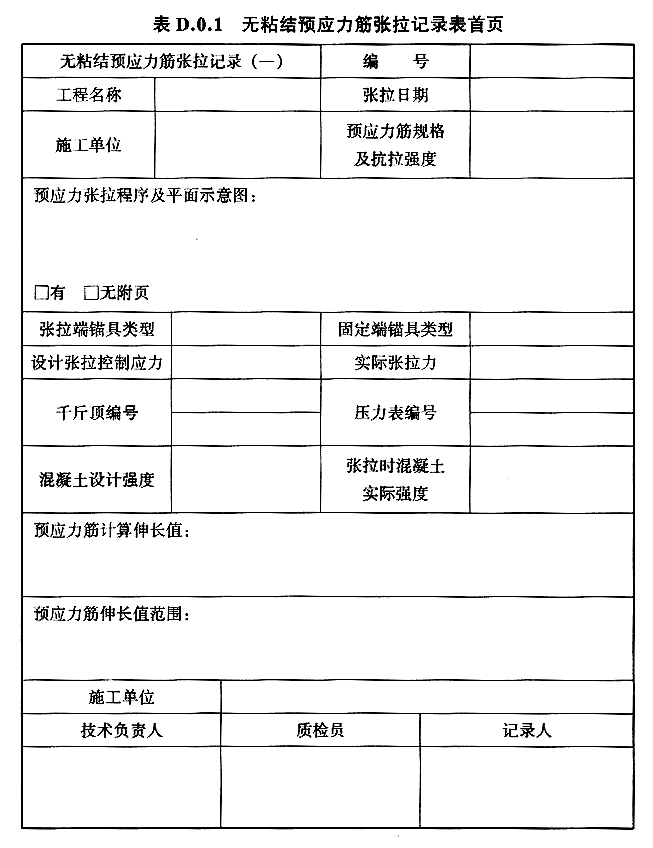

附錄D 無粘結預應力筋張拉記錄表
附錄D 無粘結預應力筋張拉記錄表
