（免費下載）JGJ 106-2014 建筑基樁檢測技術規范
1 總 則
1.0.1 為了在基樁檢測中貫徹執行國家的技術經濟政策，做到安全適用、技術先進、數據準確、評價正確，為設計、施工及驗收提供可靠依據，制定本規范。
1.0.2 本規范適用于建筑工程基樁的承載力和樁身完整性的檢測與評價。
1.0.3 基樁檢測應根據各種檢測方法的適用范圍和特點，結合地基條件、樁型及施工質量可靠性、使用要求等因素，合理選擇檢測方法，正確判定檢測結果。
1.0.4 建筑工程基樁檢測除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 單樁豎向抗壓靜載試驗
5 單樁豎向抗拔靜載試驗
6 單樁水平靜載試驗
7 鉆 芯 法
8 低應變法
9 高應變法
10 聲波透射法
附錄A 樁身內力測試
A.0.1 樁身內力測試適用于樁身橫截面尺寸基本恒定或已知的樁。
A.0.2 樁身內力測試宜根據測試目的、試驗樁型及施工工藝選用電阻應變式傳感器、振弦式傳感器、滑動測微計或光纖式應變傳感器。
A.0.3 傳感器測量斷面應設置在兩種不同性質土層的界面處，且距樁頂和樁底的距離不宜小于1倍樁徑。在地面處或地面以上應設置一個測量斷面作為傳感器標定斷面。傳感器標定斷面處應對稱設置4個傳感器，其他測量斷面處可對稱埋設2個～4個傳感器，當樁徑較大或試驗要求較高時取高值。
A.0.4 采用滑動測微計時，可在樁身內通長埋設1根或1根以上的測管，測管內宜每隔1m設測標或測量斷面一個。
A.0.5 應變傳感器安裝，可根據不同樁型選擇下列方式：
1 鋼樁可將電阻應變計直接粘貼在樁身上，振弦式和光纖式傳感器可采用焊接或螺栓連接固定在樁身上；
2 混凝土樁可采用焊接或綁焊工藝將傳感器固定在鋼筋籠上；對采用蒸汽養護或高壓蒸養的混凝土預制樁，應選用耐高溫的電阻應變計、粘貼劑和導線。
A.0.6 電阻應變式傳感器及其連接電纜，應有可靠的防潮絕緣防護措施；正式測試前，傳感器及電纜的系統絕緣電阻不得低于200MΩ。
A.0.7 應變測量所用的儀器，宜具有多點自動測量功能，儀器的分辨力應優于或等于1με。
A.0.8 弦式鋼筋計應按主筋直徑大小選擇，并采用與之匹配的頻率儀進行測量。頻率儀的分辨力應優于或等于1Hz，儀器的可測頻率范圍應大于樁在最大加載時的頻率的1.2倍。使用前，應對鋼筋計逐個標定，得出壓力(拉力)與頻率之間的關系。
A.0.9 帶有接長桿的弦式鋼筋計宜焊接在主筋上，不宜采用螺紋連接。
A.0.10 滑動測微計測管的埋設應確保測標同樁身位移協調一致，并保持測標清潔。測管安裝可根據下列情況采用不同的方法：
1 對鋼管樁，可通過安裝在測管上的測標與鋼管樁的焊接，將測管固定在樁壁內側；
2 對非高溫養護預制樁，可將測管預埋在預制樁中；管樁可在沉樁后將測管放入中心孔中，用含膨潤土的水泥漿充填測管與樁壁間的空隙；
3 對灌注樁，可在澆筑混凝土前將測管綁扎在主筋上，并應采取防止鋼筋籠扭曲的措施。
A.0.11 滑動測微計測試前后，應進行儀器標定，獲得儀器零點和標定系數。
A.0.12 當樁身應變與樁身位移需要同時測量時，樁身位移測試應與樁身應變測試同步。
A.0.13 測試數據整理應符合下列規定：
1 采用電阻應變式傳感器測量，但未采用六線制長線補償時，應按下列公式對實測應變值進行導線電阻修正：
采用半橋測量時:
[A.0.13-1]
采用全橋測量時:
[A.0.13-2]
式中：ε——修正后的應變值；
ε＇——修正前的應變值；
r——導線電阻(Ω)；
R——應變計電阻(Ω)。
2 采用弦式鋼筋計測量時，應根據率定系數將鋼筋計的實測頻率換算成力值，再將力值換算成與鋼筋計斷面處混凝土應變相等的鋼筋應變量。
3 采用滑動測微計測量時，應按下列公式計算應變值：
[A.0.13-3]
[A.0.13-4]
式中：e——儀器讀數修正值；
e＇——儀器讀數；
z0——儀器零點；
K——率定系數；
ε——應變值；
e0——初始測試儀器讀數修正值。
4 數據處理時，應刪除異常測點數據，求出同一斷面有效測點的應變平均值，并應按下式計算該斷面處的樁身軸力：
[A.0.13-5]
式中：Qi——樁身第i斷面處軸力(kN)；
——第i斷面處應變平均值，長期監測時應消除樁身徐變影響；
Ei——第i斷面處樁身材料彈性模量(kPa)；當混凝土樁樁身測量斷面與標定斷面兩者的材質、配筋一致時，應按標定斷面處的應力與應變的比值確定；
Ai——第i斷面處樁身截面面積(m2)。
5 每級試驗荷載下，應將樁身不同斷面處的軸力值制成表格，并繪制軸力分布圖。樁側土的分層側阻力和樁端阻力應分別按下列公式計算：
[A.0.13-6]
[A.0.13-7]
式中：qsi——樁第i斷面與i+1斷面間側阻力(kPa)；
qp——樁的端阻力(kPa)；
i——樁檢測斷面順序號，i＝1，2，……，n，并自樁頂以下從小到大排列；
u——樁身周長(m)；
li——第i斷面與第i+1斷面之間的樁長(m)；
Qn——樁端的軸力(kN)；
A0——樁端面積(m2)。
6 樁身第i斷面處的鋼筋應力應按下式計算：
[A.0.13-8]
式中：σsi——樁身第i斷面處的鋼筋應力(kPa)；
Es——鋼筋彈性模量(kPa)；
εsi--樁身第i斷面處的鋼筋應變。
A.0.14 指定樁身斷面的沉降以及兩個指定樁身斷面之間的沉降差，可采用位移桿測量。位移桿應具有一定的剛度，宜采用內外管形式：外管固定在樁身，內管下端固定在需測試斷面，頂端高出外管100mm～200mm，并能與測試斷面同步位移。
A.0.15 測量位移桿位移的檢測儀器應符合本規范第4.2.4條的規定。數據的測讀應與樁頂位移測量同步。
附錄B 混凝土樁樁頭處理
B.0.1 混凝土樁應鑿掉樁頂部的破碎層以及軟弱或不密實的混凝土。
B.0.2 樁頭頂面應平整，樁頭中軸線與樁身上部的中軸線應重合。
B.0.3 樁頭主筋應全部直通至樁頂混凝土保護層之下，各主筋應在同一高度上。
B.0.4 距樁頂1倍樁徑范圍內，宜用厚度為3mm～5mm的鋼板圍裹或距樁頂1.5倍樁徑范圍內設置箍筋，間距不宜大于100mm。樁頂應設置鋼筋網片1層～2層，間距60mm～100mm。
B.0.5 樁頭混凝土強度等級宜比樁身混凝土提高1級～2級，且不得低于C30。
B.0.6 高應變法檢測的樁頭測點處截面尺寸應與原樁身截面尺寸相同。
B.0.7 樁頂應用水平尺找平。
附錄C 靜載試驗記錄表
C.0.1 單樁豎向抗壓靜載試驗的現場檢測數據宜按表C.0.1的格式記錄。

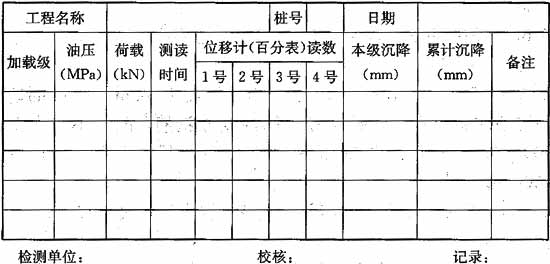

表C.0.1 單樁豎向抗壓靜載試驗記錄表
C.0.2 單樁水平靜載試驗的現場檢測數據宜按表C.0.2的格式記錄。

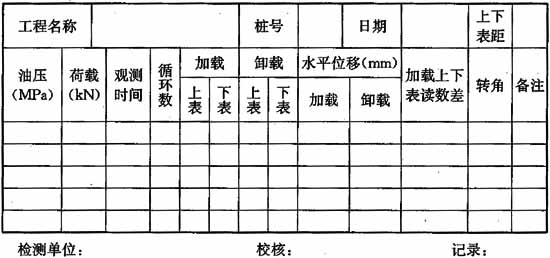

表C.0.2 單樁水平靜載試驗記錄表
附錄D 鉆芯法檢測記錄表
D.0.1 鉆芯法檢測的現場操作記錄和芯樣編錄應分別按表D.0.1-1和表D.0.1-2的格式記錄；檢測芯樣綜合柱狀圖應按表D.0.1-3的格式記錄和描述。

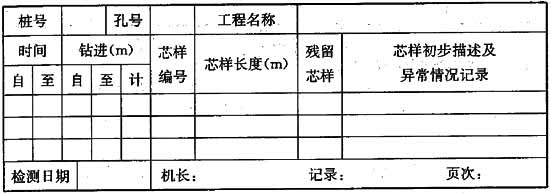

表D.0.1-1 鉆芯法檢測現場操作記錄表

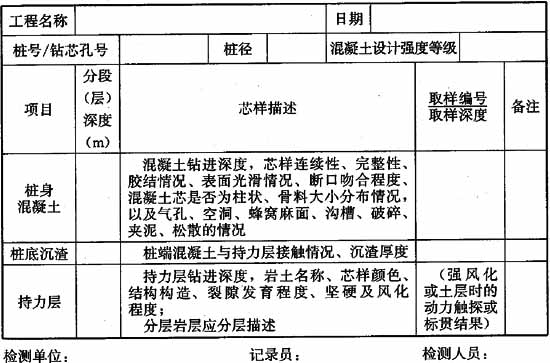

表D.0.1-2 鉆芯法檢測芯樣編錄表

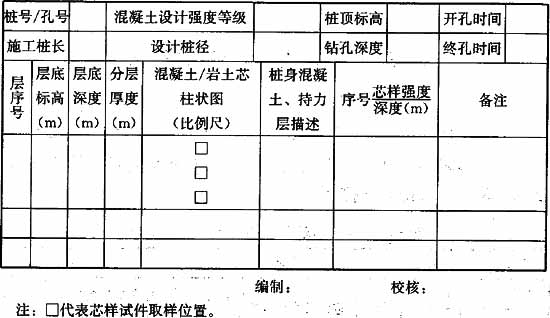

表D.0.1-3 鉆芯法檢測芯樣綜合柱狀圖
附錄E 芯樣試件加工和測量
E.0.1 芯樣加工時應將芯樣固定，鋸切平面垂直于芯樣軸線。鋸切過程中應淋水冷卻金剛石圓鋸片。
E.0.2 鋸切后的芯樣試件不滿足平整度及垂直度要求時，應選用下列方法進行端面加工：
1 在磨平機上磨平；
2 用水泥砂漿、水泥凈漿、硫磺膠泥或硫磺等材料在專用補平裝置上補平；水泥砂漿或水泥凈漿的補平厚度不宜大于5mm，硫磺膠泥或硫磺的補平厚度不宜大于1.5mm。
E.0.3 補平層應與芯樣結合牢固，受壓時補平層與芯樣的結合面不得提前破壞。
E.0.4 試驗前，應對芯樣試件的幾何尺寸做下列測量：
1 平均直徑：在相互垂直的兩個位置上，用游標卡尺測量芯樣表觀直徑偏小的部位的直徑，取其兩次測量的算術平均值，精確至0.5mm；
2 芯樣高度：用鋼卷尺或鋼板尺進行測量，精確至1mm；
3 垂直度：用游標量角器測量?jī)蓚€(gè)端面與母線的夾角，精確至0.1°；
4 平整度：用鋼板尺或角尺緊靠在芯樣端面上，一面轉動鋼板尺，一面用塞尺測量與芯樣端面之間的縫隙。
E.0.5 芯樣試件出現下列情況時，不得用作抗壓或單軸抗壓強度試驗：
1 試件有裂縫或有其他較大缺陷時；
2 混凝土芯樣試件內含有鋼筋時；
3 混凝土芯樣試件高度小于0.95d或大于1.05d時(d為芯樣試件平均直徑)；
4 巖石芯樣試件高度小于2.0d或大于2.5d時；
5 沿試件高度任一直徑與平均直徑相差達2mm以上時；
6 試件端面的不平整度在100mm長度內超過0.1mm時；
7 試件端面與軸線的不垂直度超過2°時；
8 表觀混凝土粗骨料最大粒徑大于芯樣試件平均直徑0.5倍時。
附錄F 高應變法傳感器安裝
F.0.1 高應變法檢測時的沖擊響應可采用對稱安裝在樁頂下樁側表面的加速度傳感器測量；沖擊力可按下列方式測量：
1 采用對稱安裝在樁頂下樁側表面的應變傳感器測量測點處的應變，并將應變換算成沖擊力；
2 在自由落錘錘體頂面下對稱安裝加速度傳感器直接測量沖擊力。
F.0.2 在樁頂下樁側表面安裝應變傳感器和加速度傳感器(圖F.0.1a～圖F.0.1c)時，應符合下列規定：
1 應變傳感器和加速度傳感器，宜分別對稱安裝在距樁頂不小于2D或2B的樁側表面處；對于大直徑樁，傳感器與樁頂之間的距離可適當減小，但不得小于D；傳感器安裝面處的材質和截面尺寸應與原樁身相同，傳感器不得安裝在截面突變處附近；
2 應變傳感器與加速度傳感器的中心應位于同一水平線上；同側的應變傳感器和加速度傳感器間的水平距離不宜大于80mm；
3 各傳感器的安裝面材質應均勻、密實、平整；當傳感器的安裝面不平整時，可采用磨光機將其磨平；
4 安裝傳感器的螺栓鉆孔應與樁側表面垂直；安裝完畢后的傳感器應緊貼樁身表面，傳感器的敏感軸應與樁中心軸平行；錘擊時傳感器不得產生滑動；
5 安裝應變式傳感器時，應對其初始應變值進行監視；安裝后的傳感器初始應變值不應過大，錘擊時傳感器的可測軸向變形余量的絕對值應符合下列規定：
1)混凝土樁不得小于1000με；
2)鋼樁不得小于1500με。
F.0.3 自由落錘錘體上安裝加速度傳感器(圖F.0.1d)時，除應符合本規范第F.0.2條的有關規定外，尚應保證安裝在樁側表面的加速度傳感器距樁頂?shù)木嚯x，不小于下列數值中的較大者：
1 0.4Hr；
2 D或B。
F.0.4 當連續錘擊監測時，應將傳感器連接電纜有效固定。

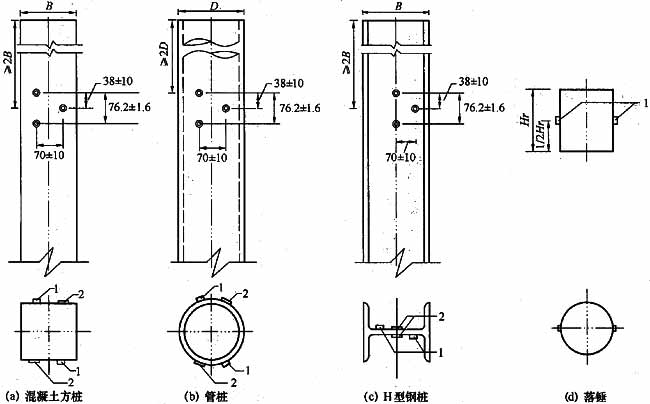

圖F.0.1 傳感器安裝示意圖
注：圖中尺寸單位為mm。
1-加速度傳感器；2-應變傳感器；B-矩形樁的邊寬；D-樁身外徑；Hr-落錘錘體高度
附錄G 試打樁與打樁監控
G.1.1 為選擇工程樁的樁型、樁長和樁端持力層進行試打樁時，應符合下列規定：
1 試打樁位置的地基條件應具有代表性；
2 試打樁過程中，應按樁端進入的土層逐一進行測試；當持力層較厚時，應在同一土層中進行多次測試。
G.2.1 樁身錘擊應力監測應符合下列規定：
1 被監測樁的樁型、材質應與工程樁相同；施打機械的錘型、落距和墊層材料及狀況應與工程樁施工時相同；
2 監測應包括樁身錘擊拉應力和錘擊壓應力兩部分。
G.3.1 樁錘實際傳遞給樁的能量應按下式計算：
式中：En——樁錘實際傳遞給樁的能量(kJ)；
te——采樣結束的時刻。
C.2.2 樁身錘擊應力最大值監測宜符合下列規定：
1 樁身錘擊拉應力宜在預計樁端進入軟土層或樁端穿過硬土層進入軟夾層時測試；
2 樁身錘擊壓應力宜在樁端進入硬土層或樁側土阻力較大時測試。
G.1.2 樁端持力層應根據試打樁的打樁阻力與貫入度的關系，結合場地巖土工程勘察報告綜合判定。
G.3.2 樁錘最大動能宜通過測定錘芯最大運動速度確定。
G.1.3 采用試打樁預估樁的承載力應符合下列規定：
1 應通過試打樁復打試驗確定樁的承載力恢復系數；
2 復打至初打的休止時間應符合本規范表3.2.5的規定；
3 試打樁數量不應少于3根。
G.2.3 傳感器安裝點以下深度的樁身錘擊拉應力應按下式計算：
式中：σt——深度x處的樁身錘擊拉應力(kPa)；
x——傳感器安裝點至計算點的深度；
A——樁身截面面積(m2)。
G.3.3 樁錘傳遞比應按樁錘實際傳遞給樁的能量與樁錘額定能量的比值確定；樁錘效率應按實測的樁錘最大動能與樁錘額定能量的比值確定。
G.2.4 最大樁身錘擊拉應力出現的深度，應與式(G.2.3)確定的最大樁身錘擊拉應力相對應。
G.2.5 最大樁身錘擊壓應力可按下式計算：
式中：σp——最大樁身錘擊壓應力(kPa)；
Fmax——實測的最大錘擊力(kN)。
當打樁過程中突然出現貫入度驟減甚至拒錘時，應考慮與樁端接觸的硬層對樁身錘擊壓應力的放大作用。
G.2.6 樁身最大錘擊應力控制值應符合現行行業標準《建筑樁基技術規范》JGJ 94的有關規定。
