1 總 則
1. 0.1 為規范補償收縮混凝土的工程應用，減少或消除混凝土收縮裂縫，提高混凝土結構的防水性能，保證工程質量，制定本規程。
1. 0.2 本規程適用于補償收縮混凝土的設計、施工及驗收。
1.0.3 補償收縮混凝土的應用除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 混凝土膨脹劑 expansive agents for concrete
與水泥、水拌合后經水化反應生成鈣礬石、氫氧化鈣或鈣礬石和氫氧化鈣，使混凝土產生體積膨脹的外加劑，簡稱膨脹劑。
2.0.2 限制膨脹率 percentage of restrained expansion
混凝土的膨脹被鋼筋等約束體限制時導入鋼筋的應變值，用鋼筋的單位長度伸長值表示。
2.0.3 自應力 self-stress
混凝土的膨脹被鋼筋等約束體約束時導入混凝土的壓應力。
2.0.4 補償收縮混凝土 shrinkage-compensating concrete
由膨脹劑或膨脹水泥配制的自應力為0.2～1.OMPa的混凝土。
2.0.5 單位膠凝材料用量 binding material content
每立方米混凝土中使用的水泥、礦物摻合料和膨脹劑的質量之和。
2.0.6 膨脹劑摻量 addition percentage of expansive agent in binding material
混凝土中膨脹劑占膠凝材料總量的百分含量。
2.0.7 膨脹加強帶 expansive strengthening band
通過在結構預設的后澆帶部位澆筑補償收縮混凝土，減少或取消后澆帶和伸縮縫、延長構件連續澆筑長度的一種技術措施，可分為連續式、間歇式和后澆式二種。
連續式膨脹加強帶是指膨脹加強帶部位的混凝土與兩側相鄰混凝土同時澆筑；間歇式膨脹加強帶是指膨脹加強帶部位的混凝土與一側相鄰的混凝土同時澆筑，而另一側是施工縫；后澆式膨脹加強帶與常規后澆帶的澆筑方式相同。
3 基本規定
3.0.1 補償收縮混凝土宜用于混凝土結構自防水、工程接縫填充、采取連續施工的超長混凝土結構、大體積混凝土等工程。以鈣礬石作為膨脹源的補償收縮混凝土，不得用于長期處于環境溫度高于80℃的鋼筋混凝土工程。
3.0.2 補償收縮混凝土的質量除應符合現行國家標準《混凝土質量控制標準》GB 50164的規定外，還應符合設計所要求的強度等級、限制膨脹率、抗?jié)B等級和耐久性技術指標。

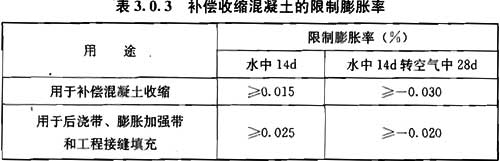

3.0.3 補償收縮混凝土的限制膨脹率應符合表3.0.3的規定。
3.0.4 補償收縮混凝土限制膨脹率的試驗和檢驗應按照現行國家標準《混凝土外加劑應用技術規范》GB 50119的有關規定進行。
3.0.5 補償收縮混凝土的抗壓強度應滿足下列要求：
1 對大體積混凝土工程或地下工程，補償收縮混凝土的抗壓強度可以標準養護60d或90d的強度為準；
2 除對大體積混凝土工程或地下工程外，補償收縮混凝土的抗壓強度應以標準養護28d的強度為準。
3.0.6 補償收縮混凝土設計強度等級不宜低于C25；用于填充的補償收縮混凝土設計強度等級不宜低于C30。
3. 0.7 補償收縮混凝土的抗壓強度檢驗應按照現行國家標準《普通混凝土力學性能試驗方法標準》GB／T 50081執行。用于填充的補償收縮混凝土的抗壓強度檢測，可按照本規程附錄A進行。
4 設計原則
4.0.1 設計使用補償收縮混凝土?xí)r，應在設計圖紙中明確注明不同結構部位的限制膨脹率指標要求。
4.0.2 補償收縮混凝土的設計取值應符合下列規定：
1 補償收縮混凝土的設計強度等級應符合現行國家標準《混凝土結構設計規范》GB 50010的規定。用于后澆帶和膨脹加強帶的補償收縮混凝土的設計強度等級應比兩側混凝土提高一個等級。

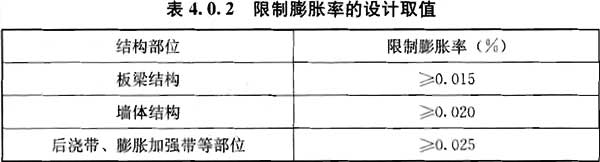

2 限制膨脹率的設計取值應符合表4.0.2的規定。使用限制膨脹率大于0.060%的混凝土?xí)r，應預先進行試驗研究。
3 限制膨脹率的取值應以0.005%的間隔為一個等級。
4 對下列情況，表4.0.2中的限制膨脹率取值宜適當增大：
1)強度等級大于等于C50的混凝土，限制膨脹率宜提高一個等級；
2)約束程度大的樁基礎底板等構件；
3)氣候干燥地區、夏季炎熱且養護條件差的構件；
4)結構總長度大于120m；
5)屋面板；
6)室內結構越冬外露施工。
4.0.3 大體積、大面積及超長混凝土結構的后澆帶可采用膨脹加強帶的措施，并應符合下列規定：

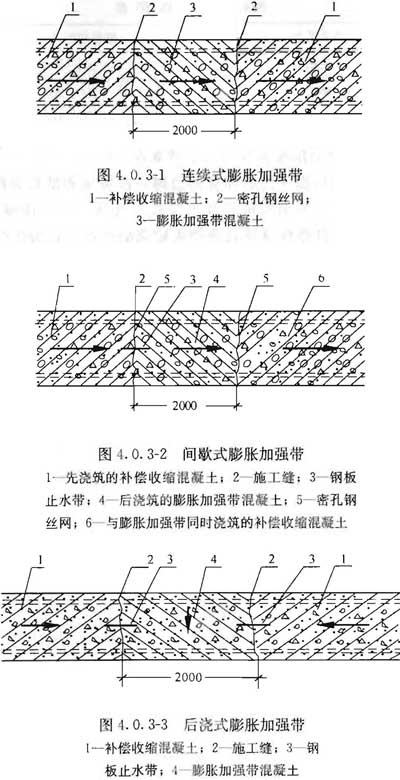

1 膨脹加強帶可采用連續式、間歇式或后澆式等形式(見圖4.0.3-1～圖4.0.3-3)；
2 膨脹加強帶的設置可按照常規后澆帶的設置原則進行；
3 膨脹加強帶寬度宜為2000mm，并應在其兩側用密孔鋼(板)絲網將帶內混凝土與帶外混凝土分開；
4 非沉降的膨脹加強帶可在兩側補償收縮混凝土澆筑28d后再澆筑，大體積混凝土的膨脹加強帶應在兩側的混凝土中心溫度降至環境溫度時再澆筑。

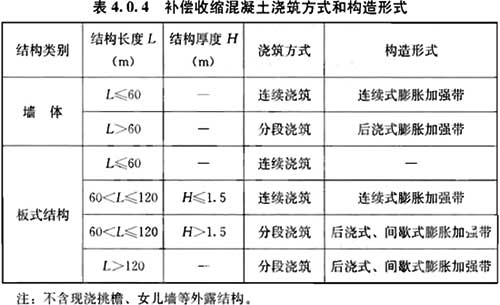

4.0.4 補償收縮混凝土的澆筑方式和構造形式應根據結構長度，按表4.0.4進行選擇。膨脹加強帶之間的間距宜為30～60m。強約束板式結構宜采用后澆式膨脹加強帶分段澆筑。
4.0.5 補償收縮混凝土中的鋼筋配置應符合下列規定：

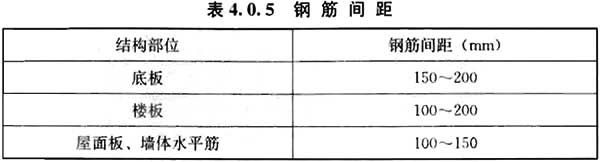

1 補償收縮混凝土應采用雙排雙向配筋，鋼筋間距宜符合表4.0.5的要求。當?shù)叵率彝鈮Φ膬舾叨却笥?.6m時，在墻體高度的水平中線部位上下500mm范圍內，水平筋的間距不宜大于1OOmm。配筋率應符合現行國家標準《混凝土結構設計規范GB 50010的有關規定。
2 附加鋼筋的配置宜符合下列規定：
1)當房屋平面形體有凹凸時，在房屋和凹角處的樓板、房屋兩端陽角處及山墻處的樓板、與周圍梁柱墻等構件整體澆筑且受約束較強的樓板，宜加強配筋。
2)在出入口位置、結構截面變化處、構造復雜的突出部位、樓板預留孔洞、標高不同的相鄰構件連接處等，宜加強配筋。
4.0.6 當?shù)叵陆Y(jié)構或水工結構采用補償收縮混凝土作結構自防水時，在施工保證措施完善的前提下，迎水面可不做柔性防水。
5 原材料選擇
5.0. 1 水泥應符合現行國家標準《通用硅酸鹽水泥》GB 175或《中熱硅酸鹽水泥、低熱硅酸鹽水泥、低熱礦渣硅酸鹽水泥》GB200的規定。
5.0.2 膨脹劑的品種和性能應符合現行行業標準《混凝土膨脹劑》JC 476的規定。膨脹劑應單獨存放，并不得受潮。當膨脹劑在存放過程中發生結塊、脹袋現象時，應進行品質復驗。
5.0.3 外加劑和礦物摻合料的選擇應符合下列規定：
1 減水劑、緩凝劑、泵送劑、防凍劑等混凝土外加劑應分別符合國家現行標準《混凝土外加劑》GB 8076、 《混凝土泵送劑》JC 473、《混凝土防凍劑》JL 475等的規定。
2 粉煤灰應符合現行國家標準《用于水泥和混凝土中的粉煤灰》GB 1596的規定，不得使用高鈣粉煤灰。使用的礦渣粉應符合現行國家標準《用于水泥和混凝土小的?；郀t礦渣粉》GB／T 18046的規定。
5.0.4 骨料應符合現行行業標準《普通混凝土用砂、石質量及檢驗方法標準》JGJ 52的規定。輕骨料應符合現行國家標準《輕集料及其試驗方法第1部分：輕集料》GB／T 17431.1的規定。
5.0.5 拌合水應符合現行行業標準《混凝土用水標準》JGJ 63的規定。
6 配 合 比
6.0.1 補償收縮混凝土的配合比設計，應滿足設計所需要的強度、膨脹性能、抗?jié)B性、耐久性等技術指標和施工工作性要求。配合比設計應符合現行行業標準《普通混凝土配合比設計規程》JGJ 55的規定。使用的膨脹劑品種應根據工程要求和施工要求事先進行選擇。

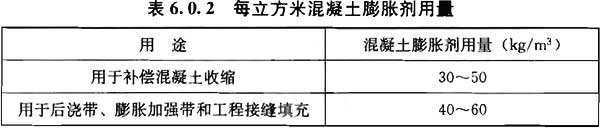

6.0.2 膨脹劑摻量應根據設計要求的限制膨脹率，并應采用實際工程使用的材料，經過混凝土配合比試驗后確定。配合比試驗的限制膨脹率值應比設計值高0.005％，試驗時，每立方米混凝土膨脹劑用量可按照表6.0.2選取。
6.0.3 補償收縮混凝土的水膠比不宜大于0.50。
6.0.4 單位膠凝材料用量應符合現行國家標準《混凝土外加劑應用技術規范》GB 50119的規定，且補償收縮混凝土單位膠凝材料用量不宜小于300kg／m3，用于膨脹加強帶和工程接縫填充部位的補償收縮混凝土單位膠凝材料用量不宜小于350kg／m3 。
6.0.5 有耐久性要求的補償收縮混凝土，其配合比設計應符合現行國家標準《混凝土結構耐久性設計規范》GB／T 50476的規定。
7 生產和運輸
7.0.1 補償收縮混凝土宜在預拌混凝土廠生產，并應符合現行國家標準《混凝土質量控制標準》GB 50164的有關規定。

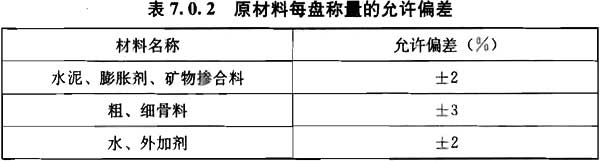

7.0.2 補償收縮混凝土的各種原材料應采用專用計量設備進行準確計量。計量設備應定期校驗，使用前應進行零點校核。原材料每盤稱量的允許偏差應符合表7.0.2的規定。
7.0.3 補償收縮混凝土應攪拌均勻。對預拌補償收縮混凝土，其攪拌時間可與普通混凝土的攪拌時間相同，現場拌制的補償收縮混凝土的攪拌時間應比普通混凝土的攪拌時間延長30s以上。
8 澆筑和養護
8.0.1 補償收縮混凝土的澆筑和養護應符合現行同家標準《混凝土質量控制標準》GB 50164的有關規定。
8.0.2 補償收縮混凝土的澆筑應符合下列規定：
1 澆筑前應制定澆筑計劃，檢查膨脹加強帶和后澆帶的設置是否符合設計要求，澆筑部位應清理干凈。
2 當施工中因遇到雨、雪、冰雹需留施工縫時，對新澆混凝土部分應立即用塑料薄膜覆蓋；當出現混凝土已硬化的情況時，應先在其上鋪沒30～50mm厚的同配合比無粗骨料的膨脹水泥砂漿，再澆筑混凝土。
3 當超長的板式結構采用膨脹加強帶取代后澆帶時，應根據所選膨脹加強帶的構造形式，按規定順序澆筑。間歇式膨脹加強帶和后澆式膨脹加強帶澆筑前，應將先期澆筑的混凝土表面清理干凈，并充分濕潤。
4 水平構件應在終凝前采用機械或人工的方式，對混凝土表面進行三次抹壓。
8.0.3 補償收縮混凝上的養護應符合下列規定：
1 補償收縮混凝土澆筑完成后，應及時對暴露在大氣中的混凝土表面進行潮濕養護，養護期不得少于14d。對水平構件，常溫施工時，可采取覆蓋塑料薄膜并定時灑水、鋪濕麻袋等方式。底板宜采取直接蓄水養護方式。墻體澆筑完成后，可在頂端設多孔淋水管，達到脫模強度后，可松動對拉螺栓，使墻體外側與模板之間有2～3mm的縫隙，確保上部淋水進入模板與墻壁間，也可采取其他保濕養護措施。
2 在冬期施工時，構件拆模時間應延至7d以上， 表層不得直接灑水，可采用塑料薄膜保水，薄膜上部再覆蓋巖棉被等保溫材料。
3 已澆筑完混凝土的地下室，應在進入冬期施工前完成灰土的回填工作。
4 當采用保溫養護、加熱養護、燕汽養護或其他快速養護等特殊養護方式時，養護制度應通過試驗確定。
9 施工縫、防水節點和施工缺陷的處理措施
9.0.1 墻體混凝土預留的水平施工縫和豎向施工縫應在迎水面進行混凝土自防水的修補處理，可在澆筑混凝土?xí)r沿縫預留凹槽，也可在拆模后在施工縫位置開鑿深10mm、寬100mm的凹形槽。穿墻管(盒)、固定模板的對穿螺栓等節點位置，應開鑿凹槽。應先用清水將凹槽沖洗干凈，再涂刷一層混凝土界面劑，然后再用膨脹水泥砂漿填實抹平并濕潤養護14d，也可在修補部位表面涂刷防水涂料。
9.0.2 現澆混凝土所產生的外觀質量缺陷，應按照現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204的相關規定進行處理。較大的蜂窩、孔洞等應采用比結構混凝土高一個強度等級的補償收縮混凝土進行修補；對有防水要求的部位，還宜在修補的表面采用膨脹水泥砂漿進行防水處理，采用補償收縮混凝土或膨脹水泥砂漿修補的部位應濕潤養護14d。
9.0.3 對于貫穿性的混凝土裂縫，當混凝土有防水要求時，應采用壓力灌漿法進行修補。對于非貫通性的混凝土裂縫，可進行表面封堵，也可沿著裂縫開鑿凹形槽，采用剛性防水材料或膨脹水泥砂漿修補。
10 驗 收
10.0.1 補償收縮混凝土工程的驗收應符合現行國家標準《建筑工程施工質量驗收統一標準》GB 50300和《混凝土結構工程施工質量驗收規范》GB 50204的有關規定。
10.0.2 補償收縮混凝土的原材料驗收應符合下列規定：
1 同一生產廠家、同一類型、同一編號且連續進場的膨脹劑，應按不超過200t為一批，每批抽樣不應少于一次，檢查產品合格證、出廠檢驗報告和進場復驗報告。
2 水泥、外加劑等原材料應按現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204的規定進行驗收。
10.0.3 對于補償收縮混凝土的限制膨脹率的檢驗，應在澆筑地點制作限制膨脹率試驗的試件，在標準條件下水中養護14d后進行試驗，并應符合下列規定：
1 對于配合比試配，應至少進行一組限制膨脹率試驗，試驗結果應滿足配合比設計要求。
2 施工過程中，對于連續生產的同一配合比的混凝土，應至少分成兩個批次取樣進行限制膨脹率試驗，每個批次應至少制作一組試件，各批次的試驗結果均應滿足工程設計要求。
3 對于多組試件的試驗，應取平均值作為試驗結果。
4 限制膨脹率試驗應按現行國家標準《混凝土外加劑應用技術規范》GB 50119的有關規定進行。
10.0.4 當現場取樣試件的限制膨脹率低于設計值，而實際工程沒有發生貫通裂縫時，可通過驗收；當現場取樣試件的限制膨脹率符合設計值，而實際工程發生貫通裂縫時，應按本規程第9章的措施修補，或由施工單位提出技術處理方案，并經認可后進行處理。處理后應重新檢查驗收。
當現場取樣試件的限制膨脹率低于設計值，實際工程也發生貫通裂縫時，應組織專家進行專項評審并提出處理意見，經認可后進行處理。處理后，應重新檢查驗收。
附錄A 限制狀態下補償收縮混凝土抗壓強度檢驗方法
A.0.1 本方法適用于在限制狀態下養護的補償收縮混凝土抗壓強度的檢驗。
A.0.2 試件尺寸及制作應符合現行國家標準《普通混凝土力學性能試驗方法標準》GB／T 50081的有關規定，應采用鋼制模具。裝入混凝土之前，應確認模具的擋塊不松動。
A.0.3 試件養護和脫模應符合下列規定：
1 試件在標準養護條件下帶模養護不應少于7d。
2 齡期7d后,可拆模并進行標準養護。脫模時，模具破損或接縫處張開的試件，不得用于檢驗。
A.0.4 抗壓強度檢驗應符合現行國家標準《普通混凝土力學性能試驗方法標準》GB／T 50081的有關規定。
