1 總 則
1.0.1 為在索結構的設計與施工中貫徹執行國家的技術經濟政策，做到技術先進、安全適用、經濟合理、確保質量，制定本規程。
1.0.2 本規程適用于以索為主要受力構件的各類建筑索結構，包括懸索結構、斜拉結構、張弦結構及索穹頂?shù)鹊脑O(shè)計、制作、安裝及驗收。
1.0.3 索結構的設計、制作、安裝及驗收，除應符合本規程的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 索體與錨具
5 設計與分析
6 節點設計與構造
7 制作、安裝及驗收
附錄A 索結構屋面的雪荷載積雪分布系數
A. 0.1 矩形、單曲下凹屋面，碟形屋面，傘形屋面，橢圓平面、馬鞍形屋面的雪荷載積雪分布系數宜分別按圖A. 0.1-1～圖A.0.1-4采用。
附錄B 單索在任意分布荷載下的解析法計算

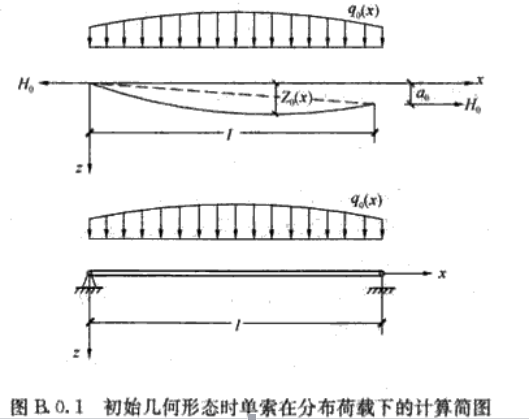

B.0.1 在初始任意分布荷載q0(x)下，單索的初始幾何形態宜按下式計算(圖B. 0.1)：
式中：l——單索跨度；
a0——單索兩端支座高差；
x——水平坐標；
M——跨度等于索跨度的簡支梁在q0荷載下的彎矩函數；
H0——初始幾何狀態是單索拉力的水平分量。

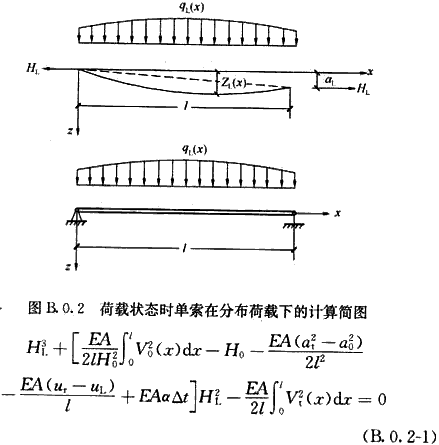

B. 0.2 當分布荷載由初始q0(x)增加到qL(x)時，單索的拉力水平分量可按下式計算(圖B. 0.2)。
單索的幾何形態可按下式計算：
式中：HL——荷載狀態是單索拉力的水平分量；
V0——跨度等于索跨度的簡支梁相應在q0和荷載的剪力函數；
Vt——跨度等于索跨度的簡支梁相應在qL和荷載的剪力函數；
ML——跨度等于索跨度的簡支梁在qL和荷載的簡支梁彎矩；
ZL——單索幾何形狀坐標；
A——單索的截面面積；
E——索材料的彈性模量；
uL、ur——由初始狀態到荷載狀態是單索的左、右兩端支座水平位移；
a——索材料的膨脹系數；
△t——索由初始狀態到荷載狀態是的溫差；
at——荷載狀態是索兩端的位移高差。
；
附錄C 橫向加勁索系在均布荷載作用下的簡化計算

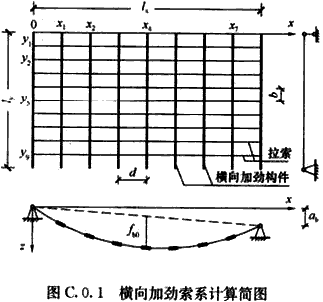

C. 0. 1 在均布荷載作用下的橫向加勁索系(圖C. 0.1)靜力簡化計算可采用本方法，其中各索截面A、各橫向加勁構件的抗彎剛度D及抗剪剛度Gs均為相同。
C. 0.2 跨中的橫向加勁構件支座的下壓量△m可按下式計算：
其他第i榀橫向加勁構件支座的下壓量△i可按下式計算：
式中：qd——均布面荷載設計值；
w1——單索在單位荷載作用下的跨中撓度值，由式（C.0.2-3）計算；
Bi——參數，按式（C.0.2-3）計算；
lx——拉索的跨度；
b——拉索間距。
式(C. 0.2-1)、式(C. 0.2-2)中的計算參數可按下列規定計算確定：

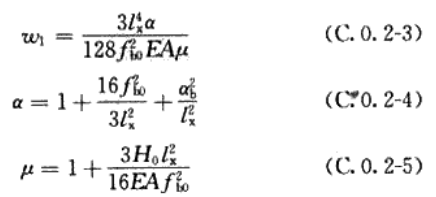

1 單索在單位荷載作用下的跨中撓度值ω1可按下列公式計算：
式中：fb0——支座下壓前索的初始垂度；
A——單索的截面面積；
E——索材料的彈性模量；
ab——索兩端支座高差；
H0——初始幾何狀態是單索拉力的水平分量。

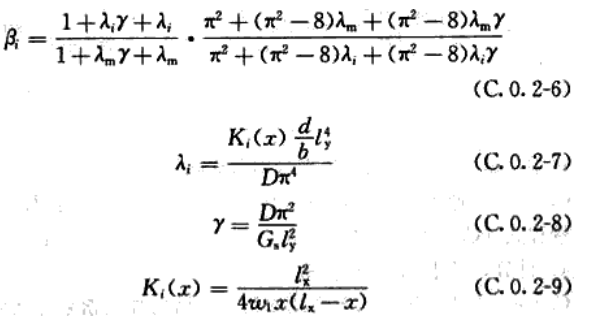

2 βi是與索和橫向加勁構件剛度比λi及加勁構件抗彎剛度和抗剪剛度比γ相關的參數，按下列公式計算：
式中：d——橫向加勁構件的間距；
ly——橫向加勁構件的跨度；
Ki——索沿x方向剛度曲線函數；
x——各橫向加勁構件在x方向坐標位置。
C. 0.3 支座下壓后跨中橫向加勁構件支座反力Rm可按下式計算：

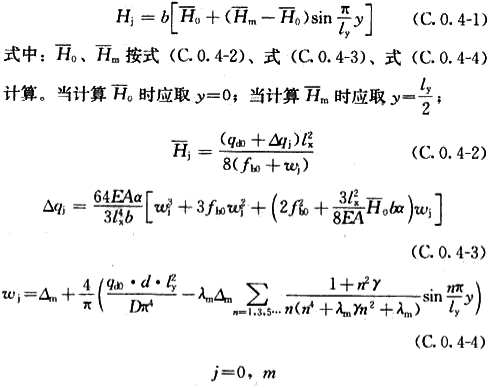

C.0.4 支座下壓后各索拉力的水平分量Hj可按下式計算：
式中：qd0——初始幾何狀態時均布荷載設計值。
C.0.5 支座下壓后及均布荷載下索拉力的水平分量Hj應按本規程式(C. 0.4-1)、式(C.0.4-2)、式(C. 0. 4-3)、式(C. 0.4-4)計算，其中qd0應按qd取用。
C. 0.6 支座下壓后均布荷載作用下，橫向加勁索系幾何曲面函數Z(x，y)可按下式確定：
C.0.7 橫向加勁構件在支座下壓后和均布荷載作用下的彎矩函數可按下式計算：

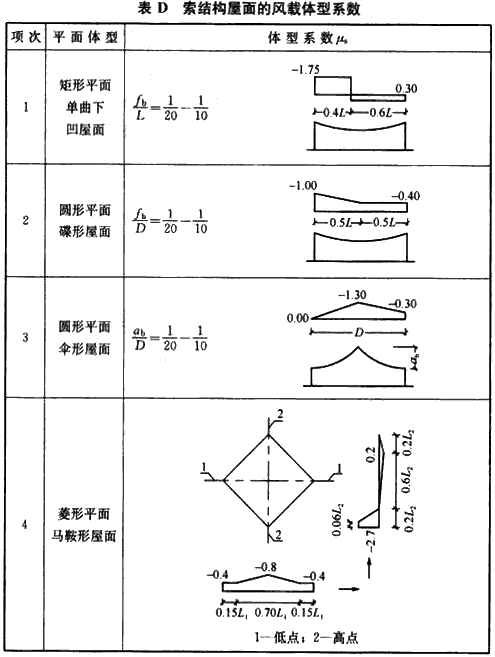

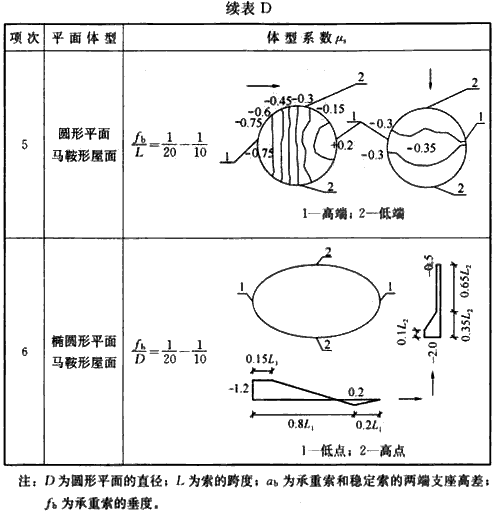

附錄D 索結構屋面的風載體型系數
附錄D 索結構屋面的風載體型系數
附錄E 單索及橫向加勁索系的結構自振頻率和振型簡化計算
E.0.1 平行布置的單索的自振頻率和振型可近似按下式計算：
1 自振頻率計算公式：
按式(E. 0. 1-2)計算ωi時，將出現兩個頻率解，當該對稱振型的兩個頻率解均在前后兩個反對稱振型頻率之間時，該對稱振型的兩個頻率解均為真實解，否則只有一個真實解。
式(E. 0. 1-2)中的λ應按下式確定：
2 振型計算公式：
式中ωi及αi應按下列公式確定：

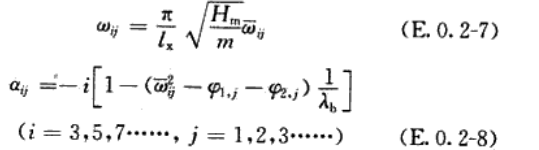

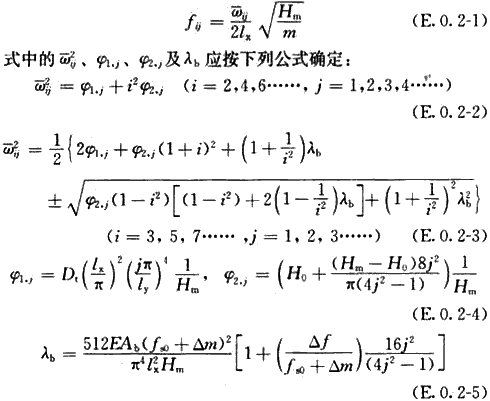

E.0.2 橫向加勁索系的自振頻率和振型可近似按下式計算：
1 自振頻率計算公式：
按式(E.0.2-3)計算ωij時，將出現兩個頻率解，當該對稱振型的兩個頻率解均在前后兩個反對稱振型頻率之間時，該對稱振型的兩個頻率解均為真實解，否則只有一個真實解。
2 振型計算公式：
式中：A、Ab——單索、單位寬度承重索的截面面積；
Dt——單位寬度橫向加緊構件的抗彎剛度；
E——索材料的彈性模量；
fi、fu——索結構的自振頻率；
f——單索的垂度；
fs0——橫向加勁索系的單位寬度邊索索力與跨中索力；
l、lx、ly——單索、沿承重索或橫向加勁構件方向的跨度；
m——單位面積的質量；
W——索結構振型；
△f——橫向加勁索系跨中加勁構件的跨中撓度；
△m——橫向加勁索系跨中加勁構件的座下壓量；
ai——索結構對稱振型組合系數；
φl,l、φ2,j——橫向加勁索系跨中加勁構件剛度參數與索力分布參數；
λ、λb——單索、承重索的索結構參數；
wi、wij——無量綱化圓頻率；
wi、wij——圓頻率。
