（免費下載）JGJ/T 275-2013 密肋復合板結構技術規程
1 總 則
1.0.1 為在建筑工程中合理應用密肋復合板結構，做到安全適用、技術可靠、節能環保、經濟合理、方便施工，制定本規程。
1.0.2 本規程適用于8層及8層以下且房屋高度不超過24m的多層密肋復合板結構及9層及9層以上或房屋高度超過24m的高層密肋復合板結構。非抗震設計和抗震設防烈度為6度至8度抗震設計的密肋復合板結構，其適用的房屋最大高度應符合本規程的有關規定。
本規程不適用于建造在危險地段以及發震斷裂最小避讓距離內的密肋復合板結構。
1.0.3 密肋復合板結構應同時進行節能設計，密肋復合板采用的填充材料宜結合當?shù)夭牧瞎?、防火及防水要求、施工條件等綜合確定。
1.0.4 密肋復合板結構的設計、施工及驗收除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 材 料
4 荷載和地震作用
5 結構設計基本規定
6 密肋復合板結構基本構件
7 多層密肋復合板結構設計
8 高層密肋復合板結構設計
9 部分框支密肋復合板結構設計
10 施工與驗收
附錄A EPS模塊保溫材料性能要求

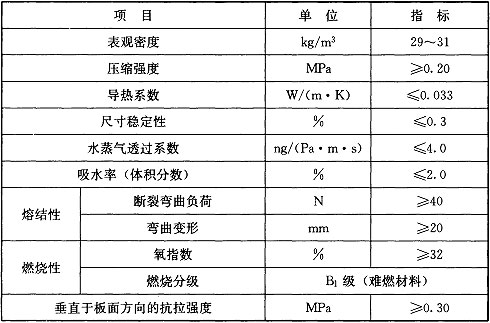

A.0.1 EPS模塊的技術性能應符合表A.0.1的規定。
表A.0.1 EPS模塊技術性能
注：燃燒分級按國家標準《建筑材料及制品燃燒性能分級》GB 8624-2012選用。
A.0.2 連接橋的技術性能應符合表A.0.2的規定。
表A.0.2 連接橋技術性能
| 項目 | 單位 | 指標 |
| 抗拉承載力 | kN | ≥1.0 |
| 抗壓承載力 | kN | ≥0.6 |
附錄B 密肋復合墻體等效為勻質殼及等效斜壓桿模型的計算方法
B.0.1 密肋復合墻體(圖B.0.1-1)在小震下的彈性分析時，可采用等效勻質殼模型?？蓪⒅虚g預制的密肋復合墻板進行勻質等效(圖B.0.1-2)。

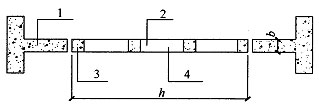

圖B.0.1-1 密肋復合墻體平面示意
1—混凝土邊緣構件；2—密肋復合墻板；3—密肋復合墻板肋柱；4—密肋復合墻板填充體
圖B.0.1-2 密肋復合墻體等效勻質殼示意
1—混凝土邊緣構件；2—等效混凝土墻板
等效原則應符合下式要求。
Ecbeqh＝EcAc＋EqAq (B.0.1)
式中：Ec——混凝土彈性模量(N/mm2)；
Eq——肋格內填充體的彈性模量(N/mm2)；
Ac——預制墻板各混凝土肋柱橫截面面積之和(mm2)；
Aq——墻板填充體的水平投影面積總和(mm2)；
h——預制墻板截面高度；
beq——等效墻板厚度。
B.0.2 中震下的密肋復合墻體計算，可采用等效斜壓桿模型。根據試驗結果和理論分析，將填充體對角長度的1/3作為等效斜壓桿的寬度，并根據不同的材料彈性模量；再將墻板等效成剛架-斜壓桿體系進行計算分析(圖B.0.2)。
圖B.0.2 密肋復合墻體等效斜壓桿模型
1—混凝土肋梁肋柱；2—填充體；3—等效混凝土斜撐
附錄C 密肋復合板結構與保溫一體化構造
C.0.1 密肋復合墻體整體保溫構造(圖C.0.1)應能避免熱橋的形成，且應保證在施工和使用過程中保溫材料免受破壞。
圖C.0.1 密肋復合墻體保溫構造
1—預制墻板肋梁(柱)；2—EPS模塊；3—耐堿玻纖網格布；4—纖維抗裂面層；5—填充體；6—水泥砂漿面層

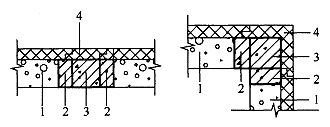

C.0.2 密肋復合墻體在現澆連接柱或邊緣構件處設置EPS模塊時搭接節點宜設置企口構造(圖C.0.2)。
圖C.0.2 密肋復合墻體在現澆連接柱或邊緣構件處EPS模塊的搭接
1—發泡水泥(填充體)；2—預制墻板邊肋柱；3—現澆連接柱(邊緣構件)；4—異形EPS模塊
C.0.3 密肋復合墻體在現澆連接梁處的EPS模塊搭接節點(圖C.0.3)宜設置上下裁口。
圖C.0.3 密肋復合墻體在連接梁處EPS模塊的搭接
1—發泡水泥(填充體)；2—預制密肋復合墻板的肋梁；3—現澆連接梁；4—異形EPS模塊；5—上下裁口

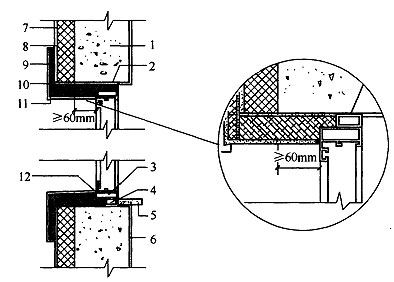

C.0.4 外墻門窗口保溫防火建筑節點構造(圖C.0.4)應符合上下樓層門窗洞口間防火的相關要求。
圖C.0.4 外墻門窗口保溫防火建筑節點構造
1—密肋復合墻體；2—發泡保溫材料封堵；3—門窗框；4—門窗附框；5—窗臺板；6—抹面層；7—EPS模塊；
8—抗裂砂漿厚抹面層；9—無空腔粘貼層；10—無機材料保溫層；11—滴水線；12—密封膏嵌縫
附錄D 密肋復合板結構施工及驗收表

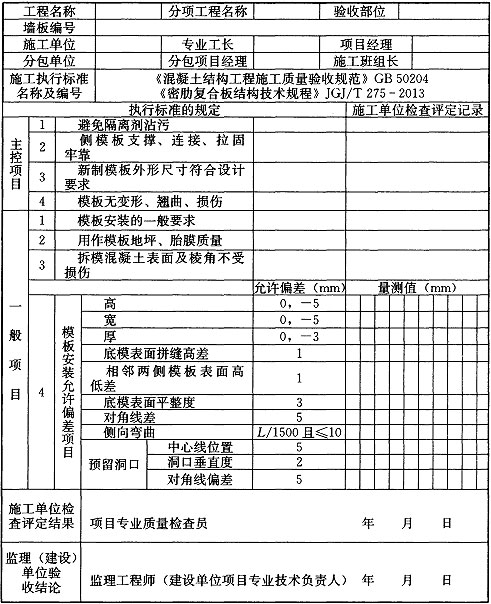

D.0.1 密肋復合墻板模板檢驗批質量驗收可按表D.0.1記錄。
表D.0.1 密肋復合墻板模板檢驗批質量驗收記錄
注：L為量測方向的構件尺寸。

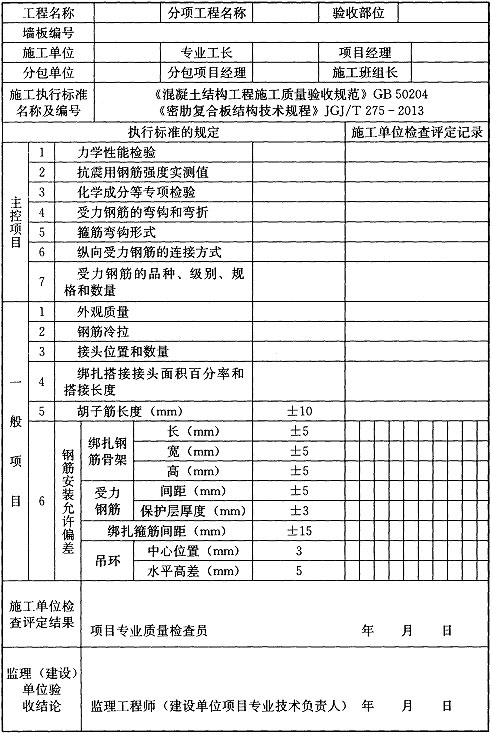

D.0.2 密肋復合墻板鋼筋檢驗批質量驗收可按表D.0.2記錄。
表D.0.2 密肋復合墻板鋼筋檢驗批質量驗收記錄表

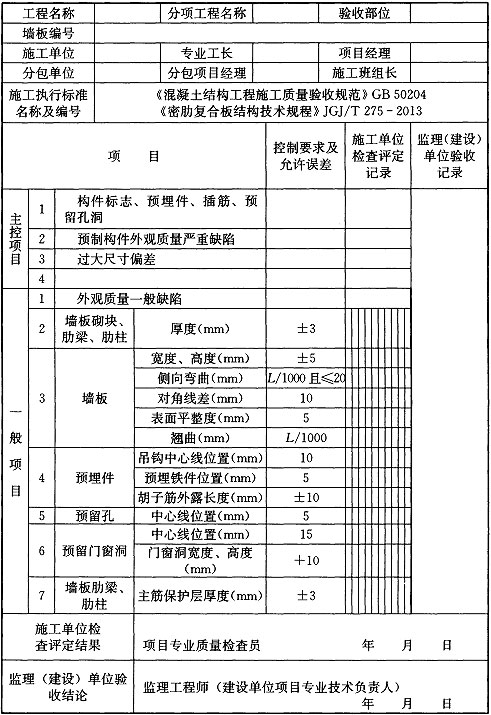

D.0.3 密肋復合墻板檢驗批質量驗收可按表D.0.3記錄。
表D.0.3 密肋復合墻板檢驗批質量驗收記錄表
注：L為量測方向的構件尺寸。

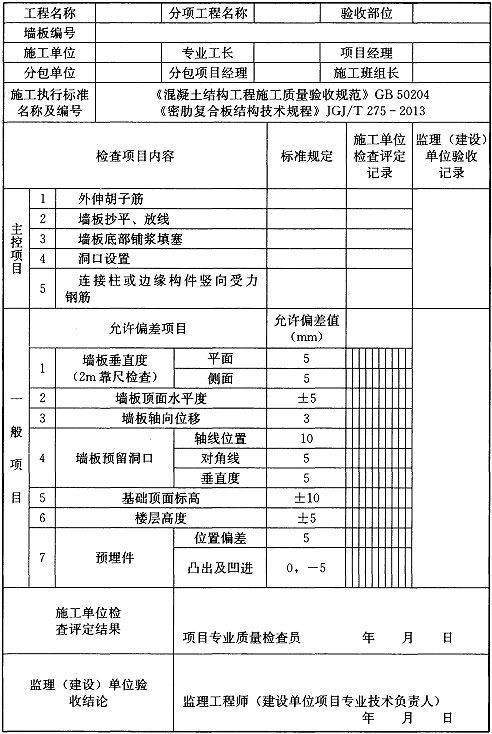

D.0.4 密肋復合墻板安裝檢驗批質量驗收可按表D.0.4記錄。
表D.0.4 密肋復合墻板安裝檢驗批質量驗收記錄表
附錄E 密肋復合板結構施工工藝

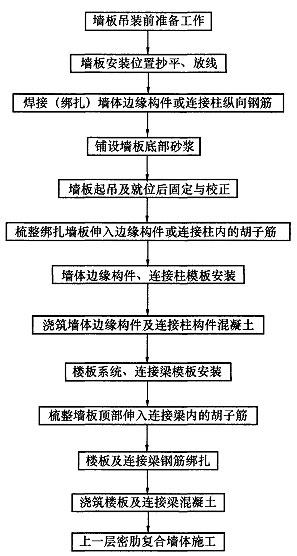

E.0.1 裝配整體式密肋復合墻體施工流程可按圖E.0.1所示要求進行。
圖E.0.1 裝配整體式密肋復合墻體施工流程示意圖
E.0.2 裝配式輕鋼密肋復合墻體施工流程可按圖E.0.2所示順序進行。
圖E.0.2 裝配式輕鋼密肋復合墻體施工流程示意圖
E.0.3 現澆密肋復合樓蓋的施工流程可按圖E.0.3所示順序進行，綁扎肋梁鋼筋與填充體安放定位的順序可視具體情況調整。
圖E.0.3 現澆密肋復合樓蓋的施工流程示意圖
