（免費下載）JGJ/T 282-2012 高壓噴射擴大頭錨桿技術規程
1 總則
1.0.1 為規范高壓噴射擴大頭錨桿的設計、施工，做到技術先進、安全適用、經濟合理和確保質量，制定本規程。
1.0.2 本規程適用于土層錨固高壓噴射擴大頭錨桿的設計、施工、檢驗與試驗。
1.0.3 高壓噴射擴大頭錨桿的設計與施工，應綜合考慮場地周邊環境、工程地質和水文地質條件、建筑物結構類型和性質等因素，有效地利用擴大頭錨桿的力學性能。
1.0.4 高壓噴射擴大頭錨桿的設計、施工、檢驗與試驗，除應符合本規程的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
As——錨桿桿體的截面面積；
c——土體的黏聚力；
D1——錨桿鉆孔直徑；
D2——錨桿擴大頭直徑；
Es——錨桿桿體彈性模量；
Fm——整根鋼絞線所能承受的最大力；
Fpy——整根鋼絞線的設計力；
fptk、fpy——鋼絞線和熱處理鋼筋的抗拉強度標準值、設計值；
fyk、fy——預應力混凝土用螺紋鋼筋和普通熱軋鋼筋的抗拉強度標準值、設計值；
fmg——錨固段注漿體與地層的摩阻強度標準值；
fms——錨固段注漿體與錨桿桿體的粘結強度標準值；
K——錨桿抗拔安全系數，即錨固段注漿體與地層的抗拔安全系數；
Ka、Kp、K0——土體的主動土壓力系數、被動土壓力系數、靜止土壓力系數；
KF——抗浮錨桿穩定安全系數；
Ks——錨桿桿體與注漿體的粘結安全系數；
Kt——錨桿桿體的抗拉斷綜合安全系數；
kT——錨桿桿體的軸向剛度系數；
Lc——錨桿桿體的變形計算長度；
LD、Ld、Lf——錨桿的擴大頭長度、非擴大頭錨固段長度、自由段長度；
Nk——錨桿拉力標準值；
P——錨桿試驗時對錨桿施加的荷載值；
pD——擴大頭前端土體對擴大頭的抗力強度值；
S、Se、Sp——錨桿的總位移、彈性位移、塑性位移；
Tak——錨桿抗拔力特征值；
Tuk——錨桿抗拔力極限值；
α——錨桿傾角；
ζ——當錨桿采用2根或2根以上鋼筋或鋼絞線時，鋼筋或鋼絞線與注漿體的粘結強度降低系數；
ξ——錨桿在拉力作用下擴大頭向前位移時反映土的擠密效應的側壓力系數；
ψ——擴大頭長度對鋼筋或鋼絞線與擴大頭注漿體粘結強度的影響系數；
φ、φ＇——土體的內摩擦角、有效內摩擦角。
3 基本規定
3.0.1 高壓噴射擴大頭錨桿的設計使用年限應與所服務的建（構）筑物的設計使用年限相同，防腐保護等級和構造應符合本規程第4.3節的規定。
3.0.2 高壓噴射擴大頭錨桿的監測和維護管理應符合所服務的建（構）筑物的相關要求。
3.0.3 錨桿的擴大頭不應設在下列地層中：
1 有機質土；
2 淤泥或淤泥質土；
3 未經壓實或改良的填土。
3.0.4 高壓噴射擴大頭錨桿的設計和施工應在搜集巖土工程勘察、工程場地和環境條件、主體建（構）筑物設計施工條件等方面資料的基礎上進行，主要工作內容應符合下列規定：
1 搜集地層巖土的工程特性指標、地下水的分布狀況、錨固地層的地層結構和整體穩定性、錨固地層對施工方法的適應性、地下水的腐蝕性等巖土工程條件；
2 搜集鄰近場地的交通設施、地下管線、地下構筑物分布和埋深、相鄰建（構）筑物現狀、基礎形式和埋深，以及水、電、材料供應條件等工程場地和環境條件資料；
3 搜集擬建建（構）筑物的平面布置圖、基礎或地下室的平面圖和剖面圖、基坑開挖圖等資料；
4 搜集施工機械的設備條件、動力條件、施工機械的進出場及現場運行條件、建（構）筑物基礎施工條件或方案等有關施工資料。
3.0.5 錨桿設計時，所采用的作用效應組合應符合所服務的建（構）筑物的相關要求。
4 設計
5 施工和工程質量檢驗
6 試驗
附錄A 錨桿桿體材料力學性能

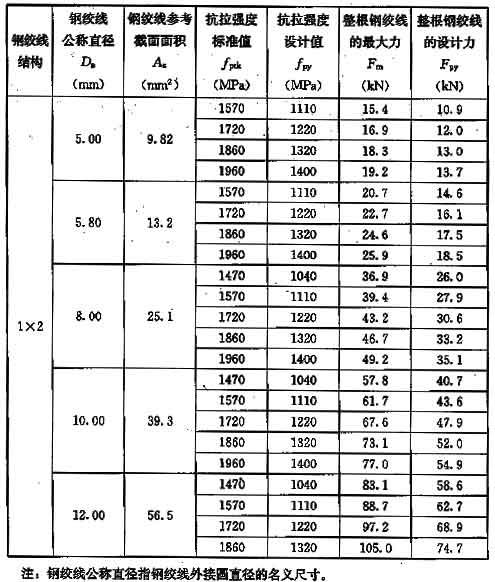

A.0.1 1×2結構鋼絞線的力學性能應符合表A.0.1的規定。
表A.0.1 1×2結構鋼絞線力學性能
A.0.2 1×3結構鋼絞線的力學性能應符合表A.0.2的規定。

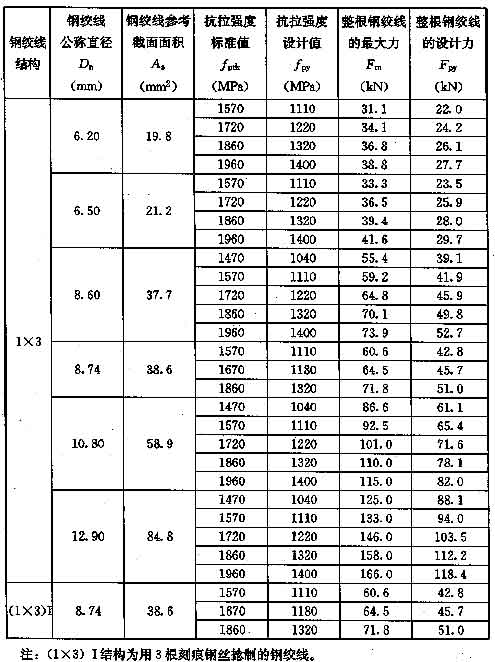

表A.0.2 1×3結構鋼絞線力學性能

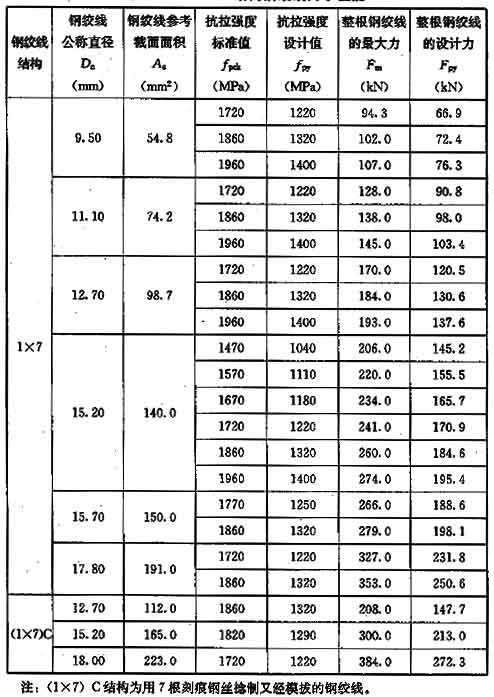

A.0.3 1×7結構鋼絞線的力學性能應符合表A.0.3的規定。
表A.0.3 1×7結構鋼絞線力學性能

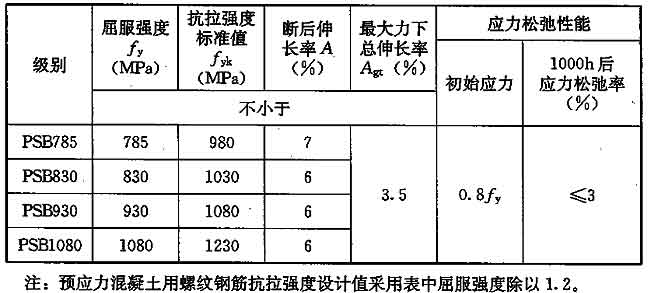

A.0.4 預應力混凝土用螺紋鋼筋的力學特性應符合表A.0.4的規定。
表A.0.4 預應力混凝土用螺紋鋼筋力學特性

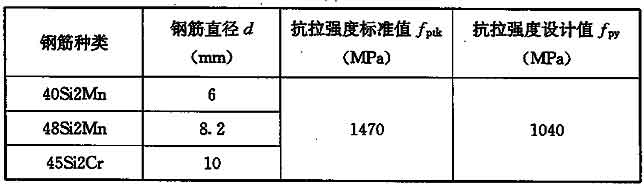

A.0.5 熱處理鋼筋的力學特性應符合表A.0.5的規定。
表A.0.5 熱處理鋼筋力學特性

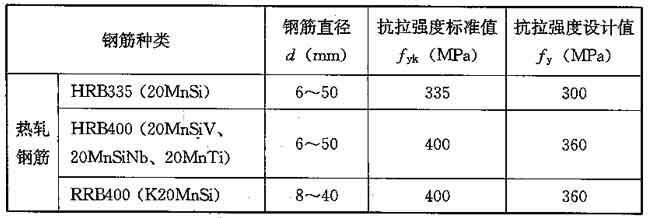

A.0.6 普通螺紋鋼筋的力學特性應符合表A.0.6的規定。
表A.0.6 普通螺紋鋼筋力學特性
附錄B 支護錨桿錨固體整體穩定性驗算

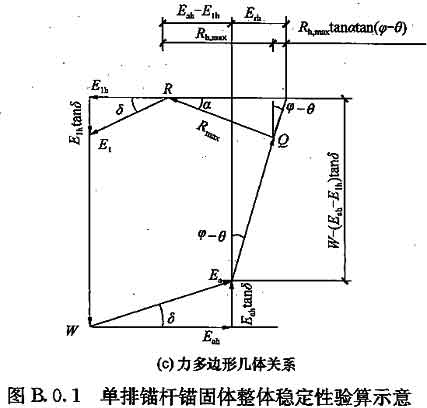

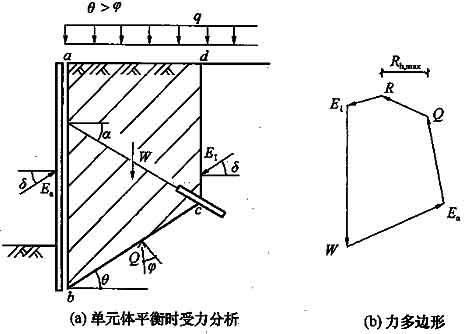

B.0.1 單排錨桿支護的整體穩定性驗算可采用Kranz方法（圖B.0.1），由錨固體中心c向擋土結構下端假設支點b連成一條直線，并假設bc線為深部滑動線，再通過c點垂直向上作直線cd，這樣abcd塊體上除作用有自重W外，還作用有Ea、E1和Q。當塊體處于平衡狀態時，可利用力多邊形求得錨桿承受的最大拉力Rmax ，其水平分力Rh，max與錨桿抗拔力特征值的水平分力之比為整體穩定性安全系數。
錨桿最大拉力的水平分為Rh，max也可根據圖B.0.1（c）所示的力平衡關系按下列公式求得（砂性土層時，c＝0）：
式中：
W——深層滑動線上部的土重；
Eah——擋土結構上端至擋土結構假設支點間所受的主動土壓力的水平分力；
E1h——假設的錨固壁面上所受的主動土壓力的水平分力；
δ——墻與土間的摩擦角；
φ——土的內摩擦角；
θ——深層滑動線的傾角；
α——錨桿傾角。

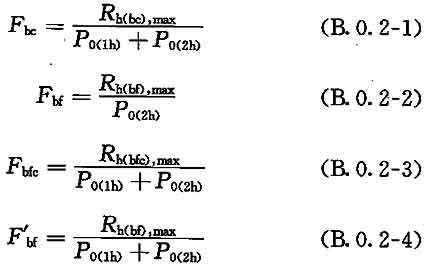

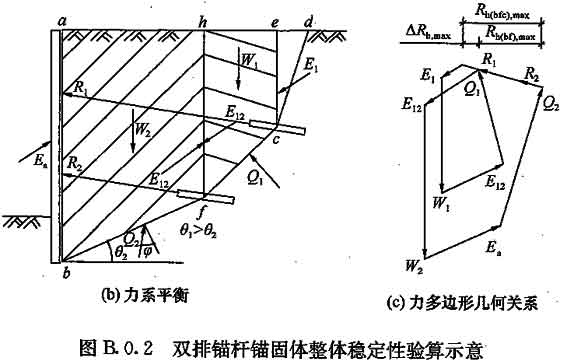

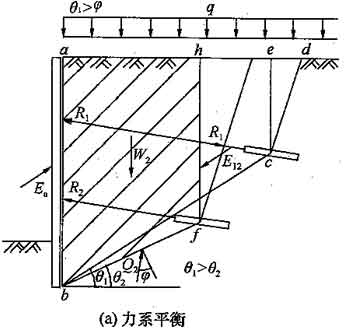

B.0.2 雙排錨桿支護的整體穩定性驗算可采用Kranz方法（圖B.0.2），上排錨桿錨固體在下排錨桿錨固體滑動楔體的外側，滑動面bc的傾角比下排錨桿滑動面bf的傾角大（θ1＞θ2）。此時整體穩定性安全系數可按下列公式計算：
附錄C 高壓噴射擴大頭錨桿施工記錄表

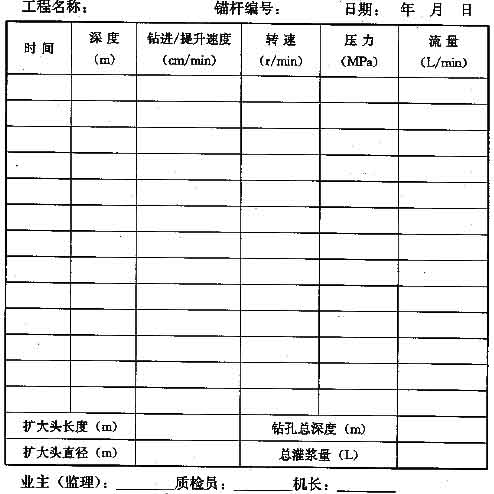

C.0.1 高壓噴射擴大頭錨桿施工鉆機自動監測記錄表格宜符合表C.0.1的規定。
表C.0.1 高壓噴射擴大頭錨桿鉆機自動監測記錄表

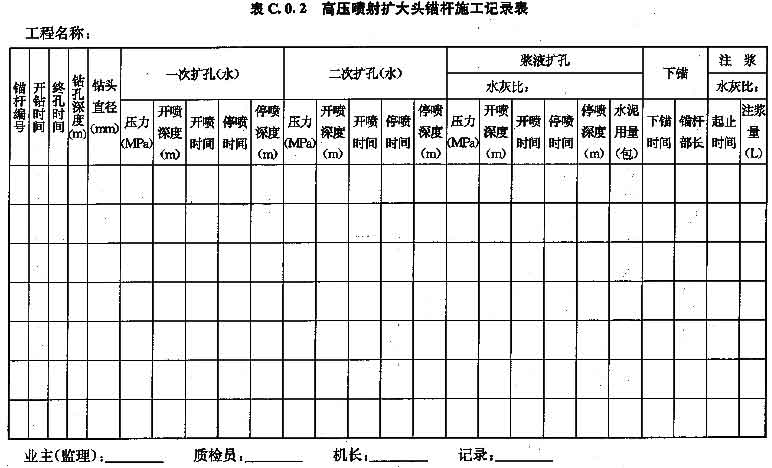

C.0.2 高壓噴射擴大頭錨桿施工記錄表格宜符合表C.0.2的規定。
附錄D 錨桿基本試驗曲線

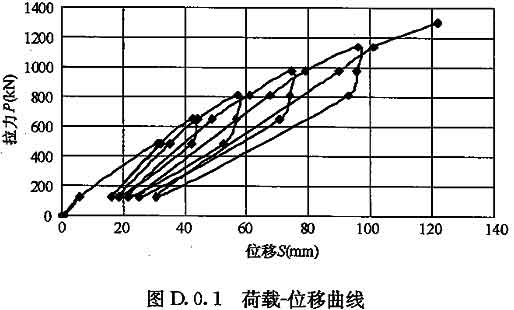

D.0.1 錨桿基本試驗荷載-位移曲線宜符合圖D.0.1的規定。

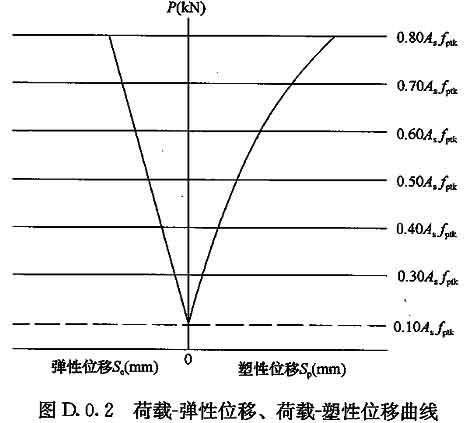

D.0.2 錨桿基本試驗荷載-彈性位移、荷載-塑性位移曲線宜符合圖D.0.2的規定。
附錄E 錨桿蠕變?cè)囼?yàn)曲線

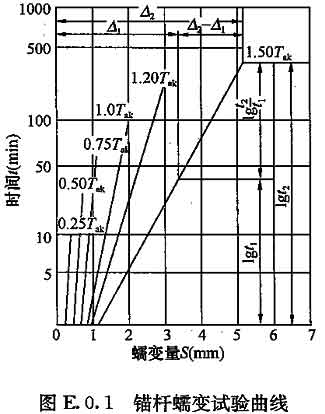

E.0.1 錨桿蠕變?cè)囼?yàn)曲線宜符合圖E.0.1的規定。
附錄F 錨桿驗收試驗曲線

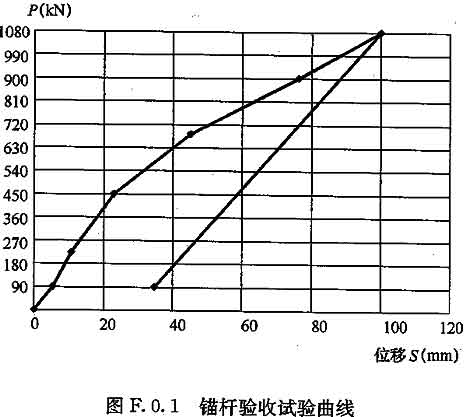

F.0.1 錨桿驗收試驗曲線宜符合圖F.0.1的規定。
