（免費下載）JGJ 114-2014 鋼筋焊接網混凝土結構技術規程
1 總 則
1.0.1 為在鋼筋焊接網混凝土結構的設計與施工中貫徹執行國家的技術經濟政策，做到安全適用、確保質量、技術先進、經濟合理，制定本規程。
1.0.2 本規程適用于采用鋼筋焊接網配筋的混凝土結構的設計、施工及驗收。
1.0.3 鋼筋焊接網混凝土結構的設計、施工及驗收，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 材 料
4 設計計算
5 構造規定
6 施工及驗收
附錄A 定型鋼筋焊接網型號
附錄A 定型鋼筋焊接網型號

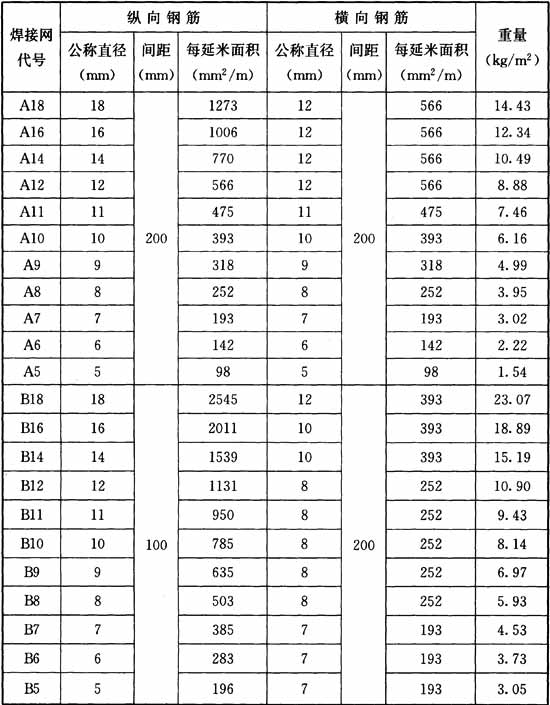

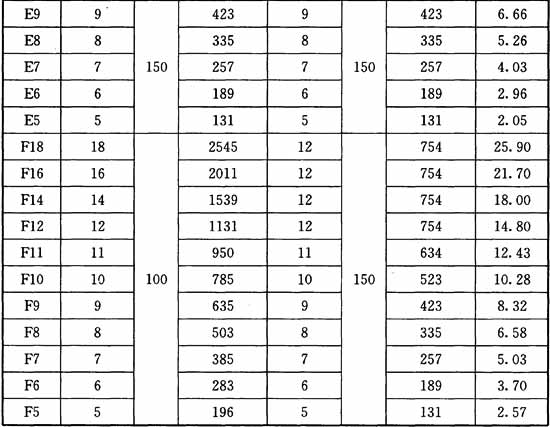

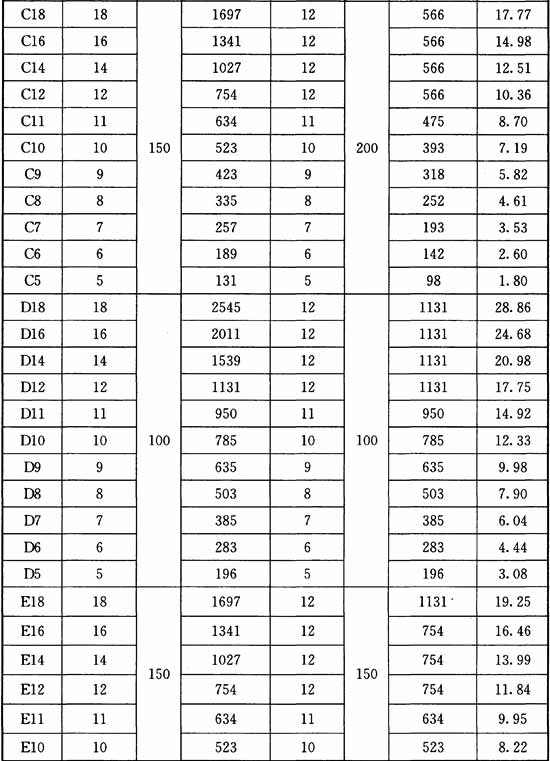

表A 定型鋼筋焊接網型號
注：1 表中焊接網的重量(kg／m2)，是根據縱、橫向鋼筋按表中的間距均勻布置時，計算的理論重量，未考慮焊接網端部鋼筋伸出長度的影響；
2 公稱直徑14mm、16mm和18mm的鋼筋僅為熱軋帶肋鋼筋。
附錄B 焊接鋼筋骨架的技術要求
B.0.1 除邊梁外，整體現澆梁板結構中的梁，當采用U形開口焊接箍筋籠時，應符合本規程第5.1.37條的相應規定，且箍筋宜靠近構件周邊位置，開口箍的頂部應布置通長、連續的焊接網。帶肋鋼筋箍筋籠可采用90°彎鉤或135°彎鉤(圖B.0.1)的形式。

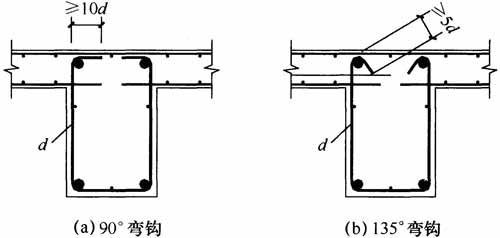

圖B.0.1 U形開口箍筋籠
B.0.2 焊接鋼筋桁架(圖B.0.2)的上下弦鋼筋可采用CRB550、CRB600H或HRB400鋼筋。腹桿可采用抗拉強度不小于550N／mm2的光面或帶肋鋼筋。鋼筋桁架焊點的抗剪力不應小于腹桿鋼筋規定屈服力值的0.6倍。
B.0.3 當焊接鋼筋桁架用作高速鐵路中雙塊式軌枕配筋，或用作預制疊合樓板或疊合板式混凝土剪力墻的配筋時，焊接鋼筋桁架應符合下列規定：
1 焊接鋼筋桁架的長度宜為2m～14m，高度宜為70mm～270mm，寬度宜為60mm～110mm；
2 上下弦桿鋼筋應采用CRB550、HRB400鋼筋，腹桿也可采用CPB550鋼筋；

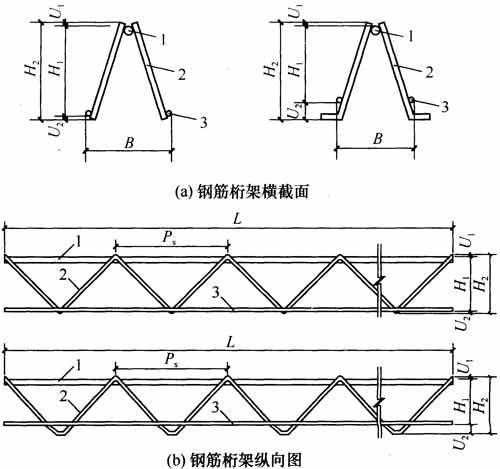

圖B.0.2 焊接鋼筋桁架
1-上弦鋼筋；2-腹桿鋼筋；3-下弦鋼筋；U1-上伸出長度；U2-下伸出長度；L-桁架長度；B-設計寬度；H1-設計高度；H2-總高度；Ps-節點間距
3 上下弦鋼筋直徑宜為5mm～16mm；腹桿鋼筋直徑宜為5mm～9mm；
4 鋼筋桁架的實際重量與理論重量的允許偏差為±4％。
附錄C 路面及橋面鋪裝鋼筋焊接網常用規格
C.0.1 普通水泥混凝土路面鋼筋焊接網常用規格應按表C.0.1采用。
表C.0.1 普通水泥混凝土路面鋼筋焊接網規格
| 路面厚度 | 鋼筋間距 | 帶肋鋼筋直徑 | 理論重量(kg／m2) |
| ≤240 |
150×150 | 6 | 2.96 |
| ＞240 | 150×150 | 8 | 5.26 |
C.0.2 連續配筋水泥混凝土路面鋼筋焊接網常用規格應按表C.0.2采用。

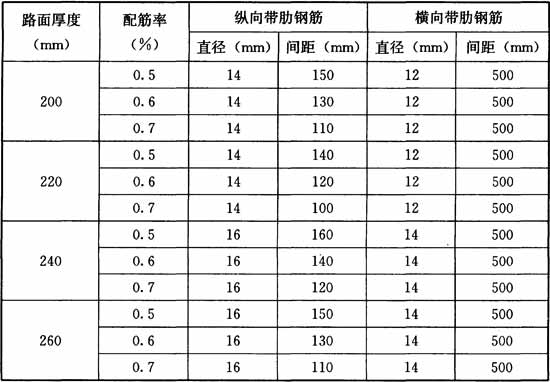

表C.0.2 連續配筋水泥混凝土路面鋼筋焊接網規格
注：在保證配筋率及合理間距的情況下，鋼筋直徑可做等面積代換。
C.0.3 橋面帶肋鋼筋焊接網常用規格應按表C.0.3采用。

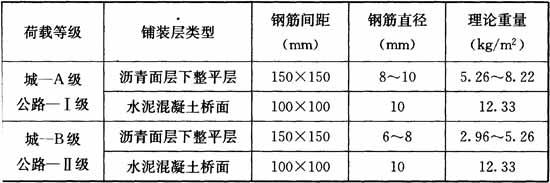

表C.0.3 橋面帶肋鋼筋焊接網常用規格
注：1 整平層厚度大于100mm時，焊接網鋼筋直徑選用較大值；
2 焊接網中縱筋位置應在上面。
附錄D 鋼筋焊接網的質量要求
D.0.1 焊接網外觀質量檢查應符合下列規定：
1 焊接網交叉點開焊數量不應超過整張焊接網交叉點總數的1％。且任一根鋼筋上開焊點數不得超過該根鋼筋上交叉點總數的50％。焊接網最外邊鋼筋上的交叉點不應開焊。
2 焊接網表面不得有影響使用的缺陷，可允許有毛刺、表面浮銹和因調直造成的鋼筋表面輕微損傷，對因取樣產生的鋼筋局部空缺必須采用相應的鋼筋補上。
D.0.2 焊接網幾何尺寸的允許偏差應符合表D.0.2的規定，且在一張焊接網中縱橫向鋼筋的根數應符合設計要求。
表D.0.2 焊接網幾何尺寸允許偏差
| 項 目 | 允許偏差 |
| 焊接網的長度、寬度 |
±25 |
| 網格的長度、寬度 |
±10 |
| 對角線差(％) | ±0.5 |
注：對角線差系指焊接網最外邊兩個對角焊點連線之差。
D.0.3 冷軋帶肋鋼筋焊接網中鋼筋表面形狀及尺寸允許偏差應符合現行國家標準《冷軋帶肋鋼筋》GB 13788的有關規定；熱軋帶肋鋼筋焊接網中鋼筋表面形狀及尺寸允許偏差應符合現行國家標準《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》GB 1499.2的有關規定；冷拔光面鋼筋焊接網中鋼筋直徑的允許偏差應符合表D.0.3的規定。
表D.0.3 冷拔光面鋼筋焊接網的鋼筋直徑允許偏差
| 鋼筋公稱直徑 | ≤5 | 5＜d＜10 | ≥10 |
| 允許偏差 | ±0.10 | ±0.15 | ±0.20 |
附錄E 鋼筋焊接網的技術性能要求
E.0.1 焊接網的技術性能指標應符合現行國家標準《鋼筋混凝土用鋼 第3部分：鋼筋焊接網》GB／T 1499.3的有關規定。
E.0.2 制作冷拔光面鋼筋的熱軋盤條應采用符合現行國家標準《低碳鋼熱軋圓盤條》GB／T 701生產的Q215、Q235盤條，或符合現行國家標準《鋼筋混凝土用鋼 第1部分：熱軋光圓鋼筋》GB 1499.1生產的以盤卷供貨的HPB300熱軋光圓鋼筋。
E.0.3 冷拔光面鋼筋的力學性能及工藝性能應符合表E.0.3的規定。
表E.0.3 冷拔光面鋼筋力學性能和工藝性能
| 鋼筋種類 | 屈服強度(N／mm2) |
抗拉強度(N／mm2) | 伸長率δ10 (％) | 彎曲試驗180° |
| CPB550 | ≥500 | ≥550 | ≥5.0 | D＝3d |
注：D為彎芯直徑，d為鋼筋公稱直徑。
E.0.4 每批焊接網中應隨機抽取一張焊接網，在縱橫向鋼筋上各截取2根試樣，分別進行強度、伸長率和彎曲試驗。每個試樣應含有不少于一個焊接點，試樣長度應保證夾具之間的距離不小于20倍試樣直徑，且不應小于180mm。對于并筋，非受拉的一根鋼筋應在離交叉焊點約20mm處切斷(圖E.0.4)。
焊接網的拉伸、彎曲試驗結果如不合格，則應從該批焊接網的同一型號焊接網中抽取雙倍試樣進行不合格項目的檢驗，復驗結果全部合格時，該批焊接網方可判定為合格，否則應判定為不合格。

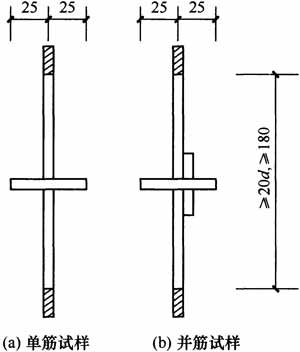

圖E.0.4 焊接網拉伸試樣
E.0.5 每批焊接網中應隨機抽取一張焊接網，在同一根非受拉鋼筋上隨機截取3個抗剪試樣(圖E.0.5)。當并筋時，不受拉的一根鋼筋應在交叉焊點處截斷，但不應損傷受拉鋼筋焊點。
鋼筋焊接網焊點的抗剪力不應小于試樣受拉鋼筋規定屈服力值的0.3倍?？辜袅Φ脑囼灲Y果應按三個試樣的平均值計算。

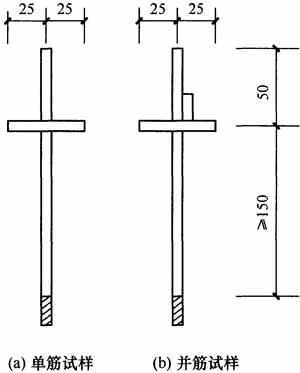

圖E.0.5 焊接網抗剪試樣
焊接網抗剪試驗結果平均值如不合格時，則應從該批焊接網的同一型號焊接網中抽取雙倍試樣進行復檢，當復驗結果平均值合格時，該批焊接網方可判定為合格。否則，應判定為不合格。
E.0.6 單向焊接網的焊點抗剪力要求可按本規程第E.0.5條的規定值乘以0.6系數后采用。
