（免費下載）JGJ/T 219-2010 混凝土結構用鋼筋間隔件應用技術規程
1 總 則
1.0.1 為在混凝土結構工程中正確選擇和合理使用鋼筋間隔件，保證混凝土構件的質量和耐久性，統一技術要求，制定本規程。
1. 0.2 本規程適用于建筑工程與市政工程混凝土結構中使用的鋼筋間隔件的制作、運輸、儲存和安放。
1.0.3 混凝土結構用鋼筋間隔件的制作、運輸、儲存和安放，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 鋼筋間隔件 reinforcement spacing
混凝土結構中用于控制鋼筋保護層厚度或鋼筋間距的物件。按材料分為水泥基類鋼筋間隔件、塑料類鋼筋間隔件、金屬類鋼筋間隔件；按安放部位分為表層間隔件和內部間隔件；按安放方向分為水平間隔件和豎向間隔件。
2.0.2 鋼筋混凝土保護層厚度 thickness of concrete reinforcement protective coating
鋼筋混凝土構件中被保護鋼筋外緣到混凝土構件表面的距離。
2.0.3 間隔尺寸 spacing distance
被間隔的鋼筋保護層厚度或兩鋼筋之間的凈距。
2.0.4 表層間隔件 coating spacing
在鋼筋與模板之間用于控制保護層厚度的物件。
2.0.5 內部間隔件 interior spacing
在鋼筋與鋼筋之間用于控制鋼筋間距或兼有控制保護層厚度的物件。
2.0.6 水平間隔件 horizontal spacing
用于控制鋼筋和模板或者鋼筋相互之間水平間距的物件。
2.0.7 豎向間隔件 vertical spacing
用于控制鋼筋和模板或者鋼筋相互之間豎向間距的物件，它承受鋼筋自重荷載。
2.0.8 陣列式放置 array arrangement
間隔件在相鄰行和列呈直線的安放方式。
2.0.9 梅花式放置 staggered arrangement
間隔件在相鄰行和列中間的安放方式。
3 基本規定
3.0.1 混凝土結構及構件施工前均應編制鋼筋間隔件的施工方案，施工方案應包括鋼筋間隔件的選型、規格、間距及固定方式等內容。
3.0.2 鋼筋安裝應設置固定鋼筋位置的間隔件，并宜采用專用間隔件，不得用石子、磚塊、木塊等作為間隔件。
3.0.3 鋼筋間隔件應具有足夠的承載力、剛度。在有抗?jié)B、抗凍、防腐等耐久性要求的混凝土結構中，鋼筋間隔件應符合混凝土結構的耐久性要求。
3.0.4 鋼筋間隔件所用原材料應有產品合格證，使用制作前應復驗，合格后方可使用。
3.0.5 工廠生產的成品間隔件進場時應提供產品合格證和說明書。有承載力要求的間隔件應提供承載力試驗報告，承載力試驗方法應符合本規程附錄A的規定；有抗?jié)B要求的塑料類鋼筋間隔件應提供抗?jié)B性能試驗報告，抗?jié)B性能試驗方法應符合本規程附錄B的規定。

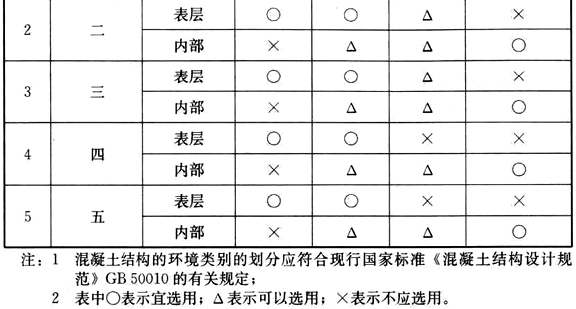

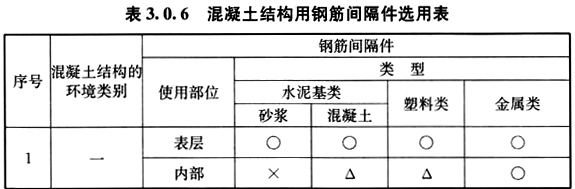

3.0.6 在混凝土結構施工中，應根據不同結構類型、環境類別及使用部位、保護層厚度或間隔尺寸等選擇鋼筋間隔件?；炷两Y(jié)構用鋼筋間隔件可按表3.0.6選用。
3.0.7 鋼筋間隔件的形狀、尺寸應符合保護層厚度或鋼筋間距的要求，應有利于混凝土澆筑密實，并不致在混凝土內形成孔洞。
3.0.8 鋼筋間隔件上與被間隔鋼筋連接的連接件或卡扣、槽口應與其相適配并可牢固定位。
3.0.9 電焊機、混凝土泵、管架等設備荷載不得直接作用在鋼筋間隔件上。
3.0.10 清水混凝土的表層間隔件應根據功能要求進行專項設計。與模板的接觸面積對水泥基類鋼筋間隔件不宜大于300mm2；對塑料類鋼筋間隔件和金屬類鋼筋間隔件不宜大于100mm2。
4 鋼筋間隔件的制作
5 鋼筋間隔件的運輸和儲存
5.0.1 水泥基類鋼筋間隔件宜碼齊裝運，運輸中應避免振動和顛簸，防止發生斷裂和破碎，不得與腐蝕性化學物品混運、混儲。
5.0.2 塑料類鋼筋間隔件不得與腐蝕性化學物品混運、混儲。運輸宜采用包裝箱運輸方式，并宜整箱保管、隨用隨拆箱。開箱后應放置在陰涼處，不宜露天存放，不應暴露在紫外線或陽光直射環境中。散放的塑料類鋼筋間隔件上方不得重壓。對承載力有懷疑或室外存放期超過6個月的產品應按本規程附錄A進行承載力復驗。
5.0.3 金屬類鋼筋間隔件不得與腐蝕性化學物品混運、混儲，并有防潮措施。工廠生產的金屬類鋼筋間隔件運輸宜采用包裝箱運輸方式，并宜整箱保管。散裝散放的金屬類鋼筋間隔件上方不應重壓。
6 鋼筋間隔件的安放
附錄A 鋼筋間隔件承載力試驗方法
A. 0.1 鋼筋間隔件承載力試驗的試件應隨機抽取。
A.0.2 應采用抗壓強度試驗機進行加載，試驗加載時應在壓力板與鋼筋間隔件試件間設置鋼制加載墊條(圖A.0.2-1)。

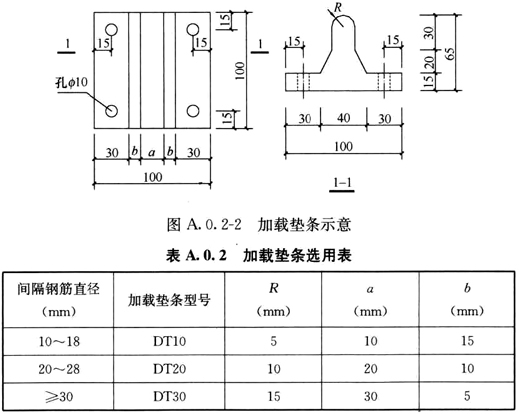

加載墊條與鋼筋間隔件接觸的端部應采用不同規格的半圓弧(圖A. 0. 2-2)，不同直徑鋼筋下，加載墊條可按表A. 0. 2選用。
A.0.3 試驗步驟應符合下列規定：
1 應將加載電條用螺栓固定在上壓板。
2 應將試件擦拭干凈，在試件中部畫線定出中心位置。應將加載墊條與試件中心線對齊。

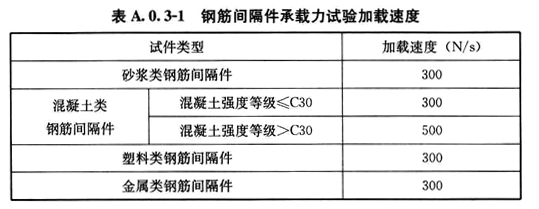

3 加載速度應符合表A.0.3-1的規定。

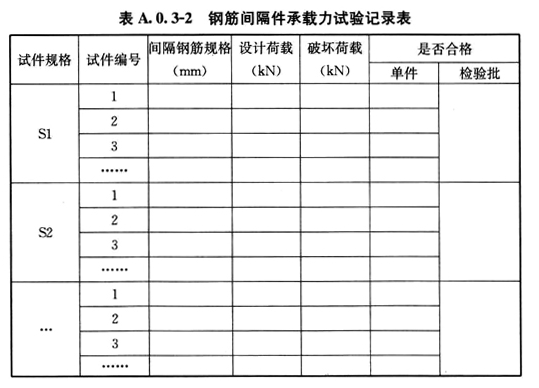

4 加載至設計荷載，試件未破壞，則應停止加載；若未達到設計荷載，試塊破壞，則應記錄破壞荷載。試驗數據應精確至0.1kN。數據可按表A.0.3-2記錄。
A.0.4 應按設計承載力要求判斷鋼筋間隔件是否合格。檢驗批試驗鋼筋間隔件單件合格率為100％時，該檢驗批定為合格；檢驗批試驗鋼筋間隔件單件合格率不足100％，但大于或等于80％時，可再抽取2倍數量的試件重做試驗，如重做部分全部合格，則該檢驗批可定為合格，否則為不合格；檢驗批試驗鋼筋間隔件單件合格率小于80％時，則該檢驗批為不合格。承載力不合格的鋼筋間隔件可在不大于試驗最小承載力的條件下使用。
A. 0. 5 鋼筋間隔件試驗尚應符合下列規定：
1 對雙層式鋼筋間隔件試驗取上層鋼筋位置進行試驗。
2 試驗機壓板應由洛氏硬度不低于HRC55硬質鋼制成，其厚度不應小于10mm，長度和寬度均不應小于150mm。下壓板表面應與該機的豎向軸線垂直并在加荷過程中保持不變。試驗機活塞豎向軸應與壓力機的豎向軸重合，加荷時活塞作用的合力應通過試件中心。
附錄B 塑料類鋼筋間隔件界面抗?jié)B性能試驗方法

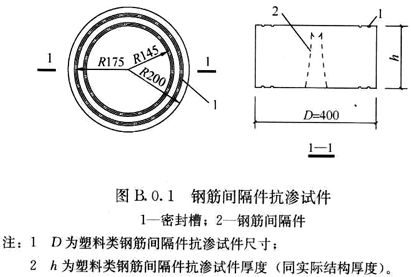

B.0.1 塑料類鋼筋間隔件每次抗?jié)B試驗的試件數量應取3件。試件(圖B.0.1)應采用所在結構構件同批混凝土澆筑，其埋設位置應在構件中央，板塊中央直徑300mm的區域為水壓作用范圍。

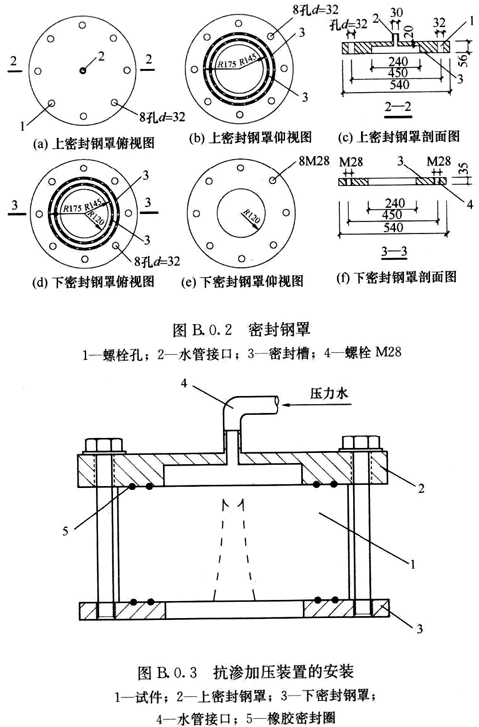

B.0.2 塑料類鋼筋間隔件抗?jié)B性能試驗應采用上、下密封鋼罩組成的試驗裝置(圖B.0.2)，在其四個密封槽中應嵌入橡膠圈。
B.0.3 試驗方法應符合下列規定：
1 應將鋼筋間隔件抗?jié)B試件置于上、下密封鋼罩間，密封槽內安放橡膠密封圈，用M28螺栓固定緊密，頂部接口應與壓力水管連接(圖B.0.3)。
2 初始加壓時，應取設計壓力并保持1h，檢驗鋼罩密封狀況。
3 測試加壓時，應確認鋼罩密封性良好后進行測試加壓，應按設計抗?jié)B等級對應水壓加壓，并維持24h。
B.0.4 3個抗?jié)B試件應按設計水壓加壓并維持24h，均無滲水可判定為合格。

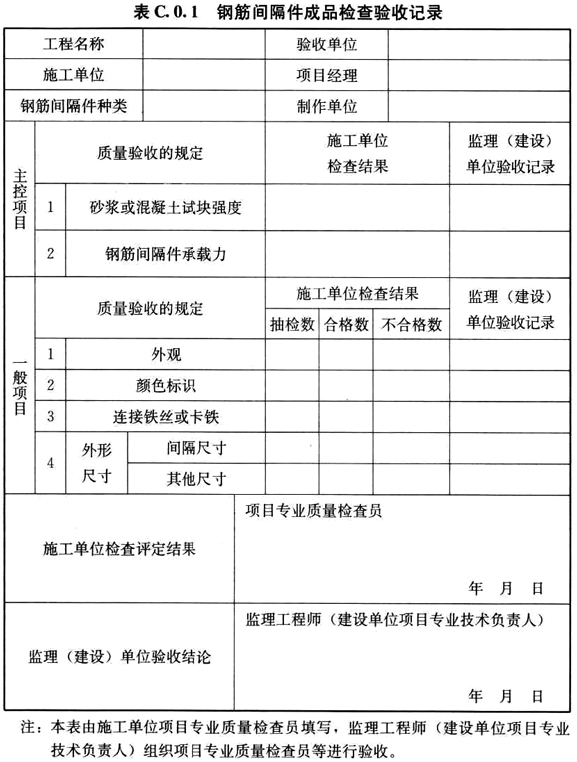

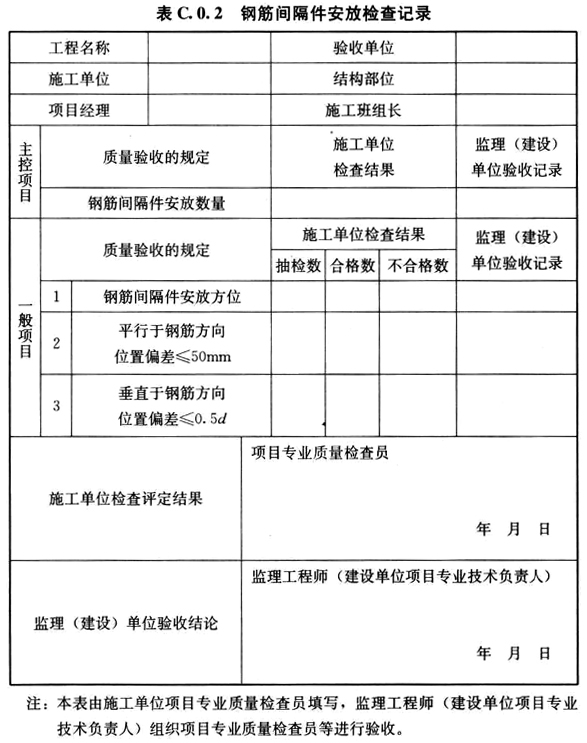

附錄C 鋼筋間隔件檢查記錄表格
附錄C 鋼筋間隔件檢查記錄表格
