1 總 則
1.0.1 為規范低層冷彎薄壁型鋼房屋建筑的設計、制作、安裝及驗收，做到技術先進、經濟合理、安全適用、確保質量，制定本規程。
1.0.2 本規程適用于以冷彎薄壁型鋼為主要承重構件，層數不大于3層，檐口高度不大于12m的低層房屋建筑的設計、施工及驗收。
1.0.3 本規程根據現行國家標準《建筑結構可靠度設計統一標準》GB 50068、《建筑結構荷載規范》GB 50009、《建筑抗震設計規范》GB 50011、《鋼結構設計規范》GB 50017、《冷彎薄壁型鋼結構技術規范》GB 50018和《鋼結構工程施工質量驗收規范》GB 50205等規定的原則，結合低層冷彎薄壁型鋼房屋的特點制定。
1.0.4 設計低層冷彎薄壁型鋼房屋建筑時，應合理選用材料、結構方案和構造措施，應保證結構滿足強度、穩定性和剛度要求，并符合防火、防腐要求。
1.0.5 低層冷彎薄壁型鋼房屋建筑的設計、施工及驗收，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 材料與設計指標
4 基本設計規定
5 結構分析
6 構件和連接計算
7 樓蓋系統
8 墻體結構
9 屋蓋系統
10 制作、防腐、安裝及驗收
11 保溫、隔熱與防潮
12 防 火
12.0.1 低層冷彎薄壁型鋼房屋建筑的防火設計除應符合本規程的規定外，尚應符合現行國家標準《建筑設計防火規范》GB 50016的有關規定。
12.0.2 建筑中的下列部位應采用耐火極限不低于1.00h的不燃燒體墻和樓板與其他部位分隔：
1 配電室、鍋爐房、機動車庫。
2 資料庫(室)、檔案庫(室)、倉儲室。
3 公共廚房。
12.0.3 附建于冷彎薄壁型鋼住宅建筑并僅供該住宅使用的機動車庫，與居住部分相連通的門應采用乙級防火門，且車庫隔墻距地面100mm范圍內不應開設任何洞口。
12.0.4 位于住宅單元之間的墻兩側的門窗洞口，其最近邊緣之間的水平間距不應小于1.0m。
12.0.5 由不同高度組成的一座冷彎薄壁型鋼建筑，較低部分屋面上開設的天窗與相接的較高部分外墻上的門窗洞口之間的最小距離不應小于4.0m。當符合下列情況之一時，該距離可不受限制：
1 較低部分安裝了自動噴水滅火系統或天窗為固定式乙級防火窗。
2 較高部分外墻面上的門為火災時能夠自動關閉的乙級防火門，窗口、洞口設有固定式乙級防火窗。
12.0.6 浴室、衛生間和廚房的垂直排風管，應采取防回流措施或在支管上設置防火閥。廚房的排油煙管道與垂直排風管連接的支管處應設置動作溫度為150℃的防火閥。
12.0.7 建筑內管道穿過樓板、住宅建筑單元之間的墻和分戶墻時，應采用防火封堵材料將空隙緊密填實；當管道為難燃或可燃材質時，應在貫穿部位兩側采取阻火措施。
12.0.8 低層冷彎薄壁型鋼住宅建筑內可設置火災報警裝置。
13 試 驗
附錄A 確定螺釘材料抗剪強度設計值的標準試驗
A.0.1 螺釘材料抗剪強度設計值的確定可采用圖A.0.1所示試驗方法，并應符合下列相關規定：

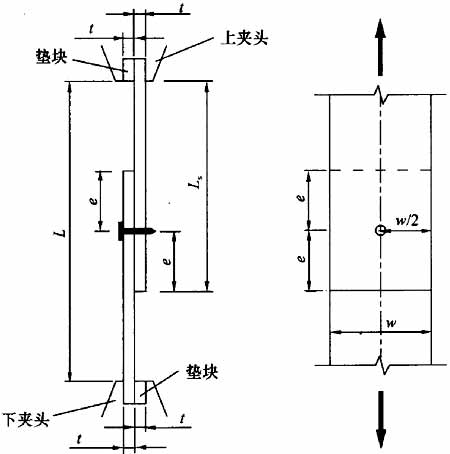

圖A.0.1試驗裝置示意
L-連接板搭接后總長度(不包括夾頭夾住部分)；Ls-單塊連接板長度(不包括夾頭夾住部分)；w-連接板寬度；e-端距；t-連接板厚度
1 應在試驗裝置夾頭處設置墊塊，從而確保試驗裝置施加的荷載通過搭接節點中心。
2 連接板應采用鋼板，其厚度不得小于螺釘直徑，以保證螺栓被剪斷；螺釘至少應有3圈螺紋穿過鋼板。
3 螺釘?shù)亩司嗪瓦吘嗑坏眯∮谄渲睆降?倍，且不宜小于20mm；連接板寬度不得小于螺釘直徑的6倍，且不宜小于40mm。
4 單塊連接板長度Ls(不包括夾頭夾住部分)不宜小于100mm，連接板搭接后總長度L(不包括夾頭夾住部分)不宜小于160mm。
A.0.2 當螺釘不能鉆穿鋼板時，應在鋼板上預開孔，預開孔徑d0應不小于0.9d(d為螺釘公稱直徑)。
A.0.3 試驗中，加載速率的控制應符合現行國家標準《金屬材料 室溫拉伸試驗方法》GB／T 228的規定。
A.0.4 螺釘剪斷承載力設計值應由下式確定：
式中：
——螺釘剪斷承載力設計值；
Rmin——螺釘剪斷試驗結果的最小值；
kt——考慮結構試件變異性的因子，根據結構特性變異系數ksc按本規程13.2.4條的表13.2.4取用。
A.0.5 螺釘材料抗剪強度設計值應按下列公式確定：
式中：de——螺釘有效直徑；
Ae——螺釘螺紋處有效面積；
——試驗得到的一個螺釘剪斷承載力設計值；
——螺釘抗剪強度設計值。
附錄B 墻體抗剪試驗方法
B.0.1 冷彎薄壁型鋼組合墻體的抗剪試驗試件的制作應采用與實際工程材料、連接方式一致的1：1比例的足尺尺寸。測試組合墻體在水平風荷載作用下的抗剪性能時，可采用單調水平加載；測試組合墻體在水平地震作用下的抗剪性能時，應采用低周反復水平加載。
B.0.2 試驗裝置與試驗加載設備應滿足試體的設計受力條件和支承方式的要求，試驗臺在其可能提供反力部位的剛度，不應小于試體剛度的10倍。
B.0.3 墻體通過加載器施加豎向荷載時，應在門架與加載器之間設置滾動導軌(圖B.0.3)，其摩擦系數不應大于0.01。

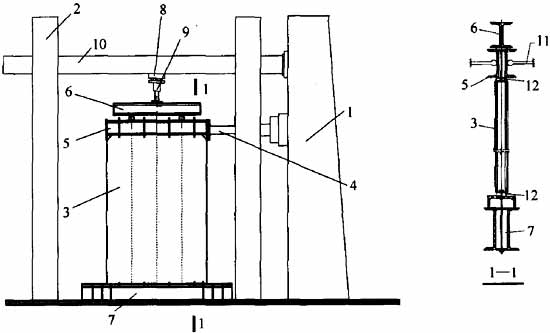

圖B.0.3 墻片試驗裝置示意
1-反力墻；2-門架；3-試體；4-往復作動器；5-加載頂梁；6-分配梁；7-試驗臺座；8-滾動導軌；9-千斤頂；10-反力梁；11-側向滾動支撐；12-16mm厚墊板
B.0.4 量測儀表的選擇，應滿足試體極限破壞的最大量程，其分辨率應滿足最小荷載作用下的分辨能力。位移計量的儀表最小分度值不宜大于所測總位移的0.5％，示值允許誤差不大于儀表滿量程的±1.0％。各種記錄儀的精度不得低于儀表滿量程的±0.5％。
B.0.5 冷彎薄壁型鋼組合墻體抗剪試驗的加載方法，根據試驗的目的可按下列要求進行：
1 豎向荷載的大小應為試體的目標試驗荷載，在施加水平荷載前按照靜力加載要求一次加到位，并保持恒定不變。
2 單調水平加載時，在試體屈服前應采用荷載控制并分級加載，接近屈服荷載前宜減小荷載級差加載；試體屈服后應采用變形控制分級加載。每級荷載應保持2min～3min后方可采集和記錄各測點的數據，直至破壞。
3 低周反復水平加載時，在正式試驗前應先進行預加反復荷載試驗2次，預加載值不宜超過試體屈服荷載的30％。正式試驗時，試體屈服前應采用荷載控制并分級加載，接近屈服荷載前宜減小荷載級差加載；試體屈服后應采用變形控制，變形值應取屈服時試體的最大位移，并以該位移值的倍數為級差進行加載控制。屈服前每級荷載可反復一次，屈服以后宜反復三次。試驗過程中，應保持反復加載的連續性和均勻性，加載或卸載的速度宜一致。
B.0.6 冷彎薄壁型鋼組合墻體抗剪試驗的數據處理，可按下列原則進行：
1 水平荷載作用下試體的剪切變形，應扣除試體的水平滑移和轉動。
2 試體的屈服荷載和屈服位移，可根據單調水平加載的荷載-位移曲線或低周反復水平加載的骨架曲線，采用能量等值法或作圖法確定。
3 試體的最大荷載和變形，應取試體承受荷載最大時相應的荷載和相應變形。
4 試體的破壞荷載和變形，應取試體在最大荷載出現之后，隨變形增加而荷載下降至最大荷載的85％時的相應荷載和相應變形。
5 試體的剛度、延性系數、承載能力降低性能和能量耗散能力等指標，可參照現行行業標準《建筑抗震試驗方法規程》JGJ 101對混凝土試體擬靜力試驗規定的方法確定。
附錄C 構件畸變屈曲應力計算

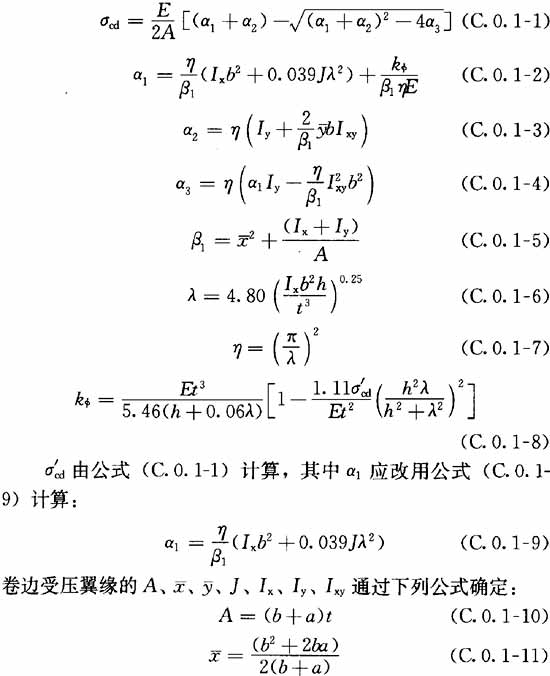

C.0.1 卷邊槽形截面構件(圖C.0.1)的軸壓畸變屈曲應力σcd可按下列公式計算：
式中：h——腹板高度；
b——翼緣寬度；
a——卷邊高度；
t——壁厚。
圖C.0.1 槽形截面示意
a-翼緣卷邊的高度；b-翼緣的寬度；h-構件的高度；t-板件的厚度

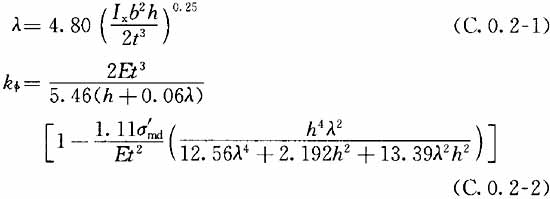

C.0.2 卷邊槽形和Z形截面構件繞對稱軸彎曲時，畸變屈曲應力σmd可按公式(C.0.1-1)計算，但系數λ和
應按下列公式計算：
如
為負值，
按公式(C.0.2-2)計算時，應取
＝0。
如完全約束帶卷邊翼緣在畸變屈曲時的轉動的支撐間距小于由公式(C.0.2-1)計算得到的λ時，λ應取支撐間距。
可由公式(C.0.1-1)、(C.0.1-9)、(C.0.1-3)、(C.0.1-4)、(C.0.1-5)、(C.0.2-1)、(C.0.1-7)和(C.0.1-2)計算。
