（免費(fèi)下載）YB/T 4252-2011 耐熱混凝土應(yīng)用技術(shù)規(guī)程
1 總則
1.0.1為了促進(jìn)耐熱混凝土在工程中合理應(yīng)用，做到技術(shù)先進(jìn)、經(jīng)濟(jì)合理、安全適用、確保工程質(zhì)量，制定本規(guī)程。
1.0.2本規(guī)程適用于耐熱混凝土的設(shè)計(jì)、施工、質(zhì)量控制與驗(yàn)收。
1.0.3在耐熱混凝土工程的應(yīng)用過(guò)程中，除執(zhí)行本規(guī)程以外，應(yīng)符合國(guó)家現(xiàn)行相關(guān)標(biāo)準(zhǔn)的規(guī)定。
2 術(shù)語(yǔ)
2.0.1 耐熱混凝土 heat resistance concrete
耐熱混凝土是一種能長(zhǎng)時(shí)期在200℃～900℃狀態(tài)下使用，且能保持所需的物理力學(xué)性能和體積穩(wěn)定性的混凝土。
2.0.2 耐熱混凝土強(qiáng)度等級(jí) heat resistance concrete strengthclasses
耐熱混凝土強(qiáng)度等級(jí)按立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值劃分，采用符號(hào)C與立方體抗壓強(qiáng)度標(biāo)準(zhǔn)值（以N/mm2計(jì)）表示。
2.0.3 耐熱度 heat-resistance temperature
耐熱混凝土滿足規(guī)定要求的最高使用溫度。
2.0.4烘干強(qiáng)度 baked strength
耐熱混凝土經(jīng)標(biāo)養(yǎng)后在規(guī)定溫度下烘干并冷卻至常溫后的實(shí)測(cè)立方體抗壓強(qiáng)度。
2.0.5 殘余強(qiáng)度 residual strength
耐熱混凝土經(jīng)標(biāo)養(yǎng)、烘干、加熱到規(guī)定溫度，自然冷卻至常溫后的實(shí)測(cè)立方體抗壓強(qiáng)度。
2.0.6 膨脹縫 expansion joint
施工中預(yù)留的熱膨脹間隙。
2.0.7耐火度refractoriness
耐火材料在無(wú)荷重的條件下抵抗高溫而不熔化的特性。
3 基本規(guī)定
3.0.1耐熱混凝土必須具有設(shè)計(jì)要求的強(qiáng)度等級(jí)和耐熱度，在設(shè)計(jì)使用年限內(nèi)必須滿足結(jié)構(gòu)承載和正常使用的功能要求。
3.0.2應(yīng)根據(jù)其所處環(huán)境和預(yù)定功能進(jìn)行耐熱度設(shè)計(jì)。
3.0.3根據(jù)膠凝材料養(yǎng)護(hù)條件的不同，按下列分類：
3.0.3.1水硬性耐熱混凝土
1普通硅酸鹽水泥耐熱混凝土，以普通硅酸鹽水泥作為膠凝材料。
2礦渣硅酸鹽水泥耐熱混凝土，以礦渣硅酸鹽水泥作為膠凝材料。
3鋁酸鹽水泥耐熱混凝土，以鋁酸鹽水泥（高鋁水泥）為膠凝材料。
3.0.3.2氣硬性耐熱混凝土
1水玻璃耐熱混凝土，以水玻璃（工業(yè)硅酸鈉）為膠凝材料。
2磷酸鹽耐熱混凝土，以一定濃度的工業(yè)磷酸或磷酸二氫鋁溶液為膠凝材料。
3.0.4 耐熱混凝土的強(qiáng)度等級(jí)一般采用C15、C20、C25、C30。
4 原材料
5 配合比設(shè)計(jì)
5.0.1 配合比設(shè)計(jì)根據(jù)耐熱混凝土強(qiáng)度等級(jí)、耐熱度及可施工性參照《普通混凝土配合比設(shè)計(jì)規(guī)程》JGJ 55，以試驗(yàn)確定。
5.0.2膠凝材料在滿足設(shè)計(jì)強(qiáng)度、可施工性等條件下，宜減少用量，水泥用量不宜大于400kg/m3。
5.0.3 配制耐熱混凝土?xí)r，宜摻加適量外加劑，減少用水量。
5.0.4粗骨料粒徑宜選用5mm～31.5mm連續(xù)級(jí)配；細(xì)骨料宜采用中砂，其細(xì)度模數(shù)宜大于2.3，含泥量不應(yīng)大于1％；砂率宜選用40％～60％。
6 施工及驗(yàn)收
附錄A 耐熱混凝土物理性能試驗(yàn)方法
A.0.1范圍
本規(guī)程規(guī)定了耐熱混凝土強(qiáng)度試驗(yàn)方法、使用的設(shè)備、試樣、試驗(yàn)步驟和結(jié)果判定。
A.0.2儀器設(shè)備
1高溫箱型電阻爐的溫度量程≥1000℃，箱式爐的爐膛尺寸宜≥180mm×200mm×500mm，能保證按規(guī)定的升溫速率均勻升溫。
2 電熱恒溫干燥箱
能滿足110℃±5℃烘干試樣水分的要求。
3壓力試驗(yàn)機(jī)
量程0～1000kN，精度一級(jí)。
A.0.3試件的尺寸、數(shù)量及評(píng)定
1試件的尺寸100mm×100mm×100mm。
2選棱角完整，沒(méi)有裂紋的同一配比，同一批號(hào)，抽檢批每100m3耐熱混凝土為一批，不足100m3亦為一批，大體積耐熱混凝土每200m3為一批，或參照相應(yīng)規(guī)范。每檢驗(yàn)批為三組，包括強(qiáng)度等級(jí)，烘干強(qiáng)度，殘余強(qiáng)度及線變化率。
3檢驗(yàn)項(xiàng)目包括：耐熱度、耐熱混凝土強(qiáng)度等級(jí)、烘干強(qiáng)度、殘余強(qiáng)度和線變化率。
A.0.4試驗(yàn)方法
1耐熱混凝土強(qiáng)度等級(jí)：水硬性耐熱混凝土按GBJ 107的標(biāo)準(zhǔn)進(jìn)行取樣、制作、養(yǎng)護(hù)、檢驗(yàn)和強(qiáng)度等級(jí)評(píng)定。氣硬性耐熱混凝土按照本規(guī)程6.6.3的規(guī)定養(yǎng)護(hù)后，進(jìn)行耐壓試驗(yàn)，根據(jù)耐壓試驗(yàn)結(jié)果按GBJ 107的規(guī)定評(píng)定強(qiáng)度等級(jí)。
2烘干強(qiáng)度：經(jīng)標(biāo)養(yǎng)后的試塊，置于電熱恒溫干燥箱中，保持110℃±5℃下烘干24小時(shí)，冷卻至室溫，然后試壓一組，按A.0.3規(guī)定評(píng)定烘干強(qiáng)度。
3殘余強(qiáng)度：經(jīng)烘干后的試塊置于箱式電爐中加熱，按平均2℃/min～3℃/min勻速升溫至設(shè)定溫度，恒溫3h后，自然冷卻至室溫，立即送壓、并按A.0.3規(guī)定評(píng)定耐熱混凝土殘余強(qiáng)度。檢測(cè)結(jié)果按本規(guī)程表6.6.5中技術(shù)要求評(píng)定。
4燒后線變化率：按照《致密耐火澆注料線變化率試驗(yàn)方法》GB 8932.5的規(guī)定檢驗(yàn)。
5耐熱度：測(cè)得的殘余強(qiáng)度符合本規(guī)程表6.6.5中技術(shù)要求規(guī)定時(shí)，且試塊完整表面未出現(xiàn)裂紋，其設(shè)定加熱的溫度值即為耐熱度。
6耐熱混凝土檢驗(yàn)報(bào)告格式見(jiàn)附錄B。
附錄B 耐熱混凝土檢驗(yàn)報(bào)告表
B.0.1 耐熱混凝土檢驗(yàn)報(bào)告表可采用表B.0.1的格式。

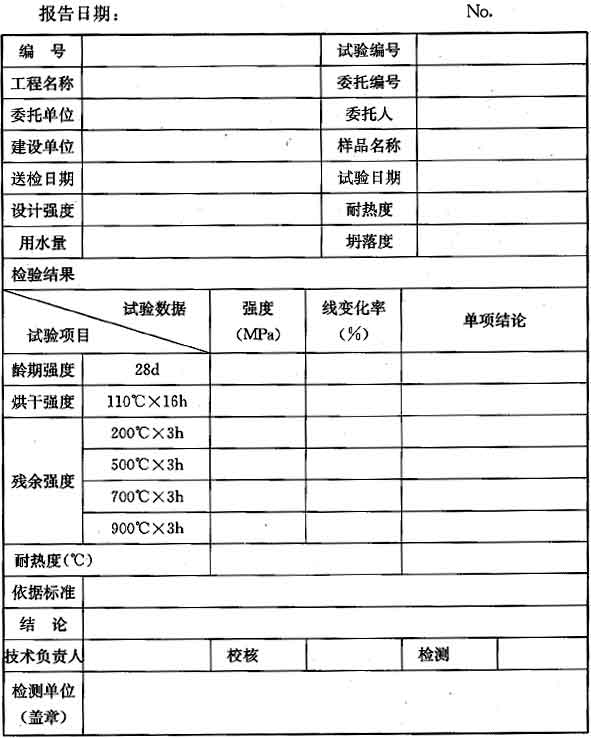

表B.0.1耐熱混凝土試驗(yàn)報(bào)告
