（免費下載）JGJ/T 279-2012 建筑結構體外預應力加固技術規程
1 總 則
1.0.1 為使采用體外預應力加固法進行加固的混凝土建筑結構設計與施工做到安全適用、技術先進、經濟合理、確保質量，制定本規程。
1.0.2 本規程適用于房屋建筑和一般構筑物的混凝土結構采用體外預應力加固法進行加固的設計、施工及驗收。
1.0.3 混凝土結構加固前，應根據建筑物類別按現行國家標準《工業建筑可靠性鑒定標準》GB 50144和《民用建筑可靠性鑒定標準》GB 50292進行可靠性鑒定。當房屋建筑處于抗震設防區時，應按現行國家標準《建筑抗震鑒定標準》GB 50023進行抗震可靠性鑒定。
1.0.4 混凝土結構采用體外預應力進行加固的設計、施工及驗收，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 材 料
5 結構設計
6 構造規定
7 防 護
8 施工及驗收
附錄A 體外預應力筋數量估算
A.0.1 體外預應力筋截面面積可按下式估算：
式中：Np——體外預應力筋的拉力設計值，按本附錄第A.0.2條計算;
——預應力筋應力設計值，按本規程第5.1.9條計算，預應力總損失可按0.2估算。

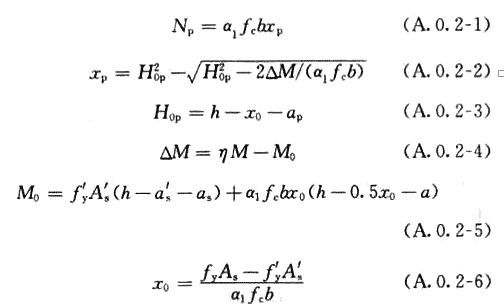

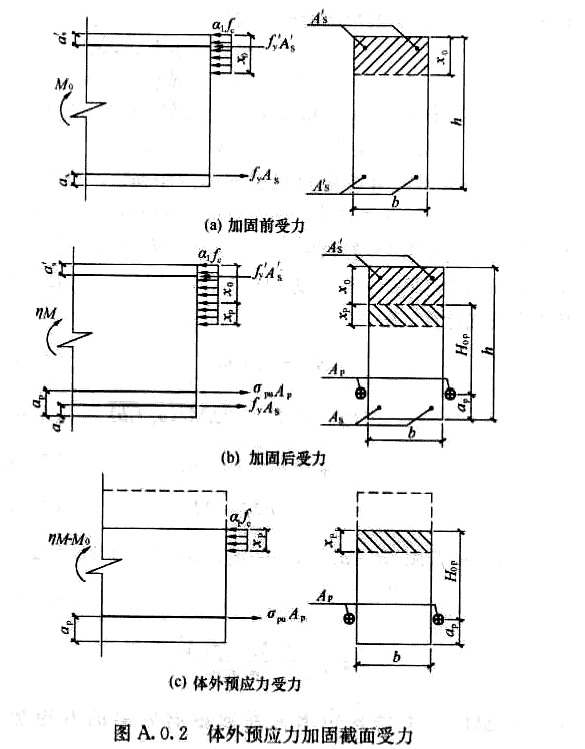

A.0.2 矩形截面梁體外預應力筋拉力設計值可根據矩形梁的截面寬度、有效高度和承受彎矩設計值，按下列公式計算：
式中：——考慮彎矩增大系數影響后梁的彎矩加固量；
M——加固梁彎矩設計值；
M0——加固前既有結構受彎承載力；
——設計彎矩增大系數，取1.05；
x0——加固前既有結構受壓區高度；
b、h——截面寬度、高度；
ap——體外預應力筋拉力至受拉區邊緣的距離，邊緣外取負數。
附錄B 轉向塊、錨固塊布置及構造

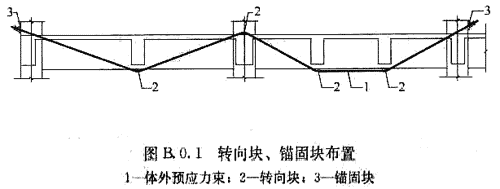

B.0.1 體外預應力加固混凝土結構的轉向塊、錨固塊形式和布置應根據既有建筑結構布置、體外預應力筋布置選用(圖B.0.1)。
B.0.2 當轉向塊轉向采用半圓鋼、圓鋼或圓鋼管時，預應力筋在轉向塊處宜采用厚壁鋼套管，并宜通過擋板固定預應力束位置，轉向塊構造及與加固梁的連接可采用下列形式：

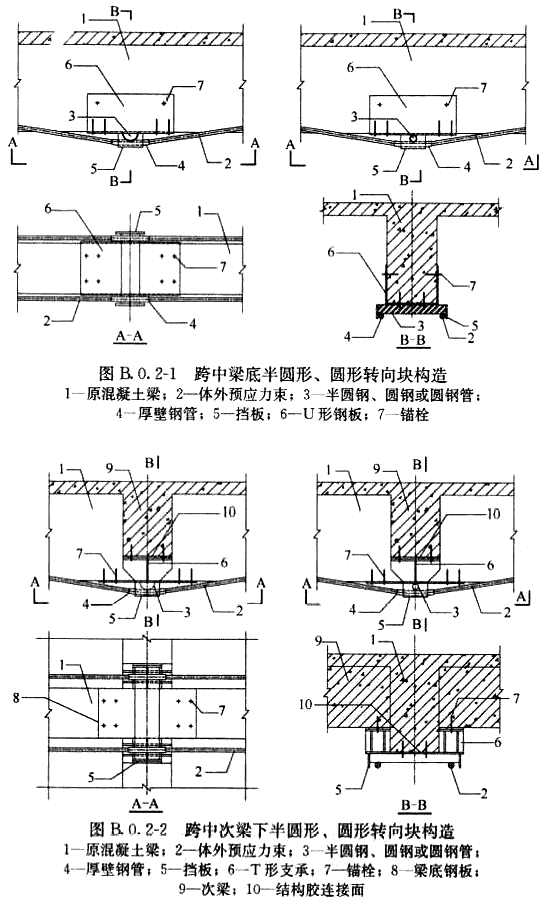

1 當轉向塊安裝在加固梁底部時，可通過U形鋼板利用錨栓及結構膠與加固梁底部和側面連接固定(圖B.0.2-1)。
2 當轉向塊安裝在加固梁跨中的次梁下時，可通過加固梁底部鋼板、次梁底部T形支撐板利用錨栓和結構膠固定(圖B.0.2-2)。

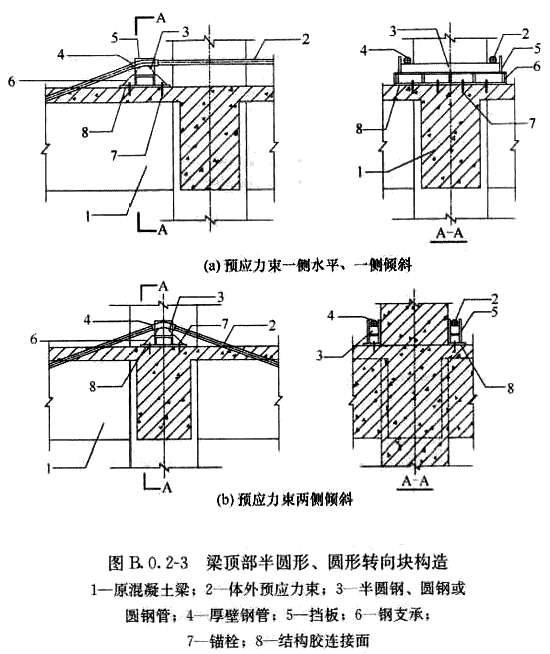

3 當轉向塊安裝在加固梁頂部支座處時，可通過水平鋼板、加勁板利用錨栓及建筑結構膠與頂部混凝土連接固定(圖B.0.2-3)。
B.0.3 當轉向塊為鞍形時，預應力束套管可在鞍形轉向塊上平順通過，并宜通過擋板固定預應力束位置，轉向塊構造及與加固梁的連接可采用下列形式：

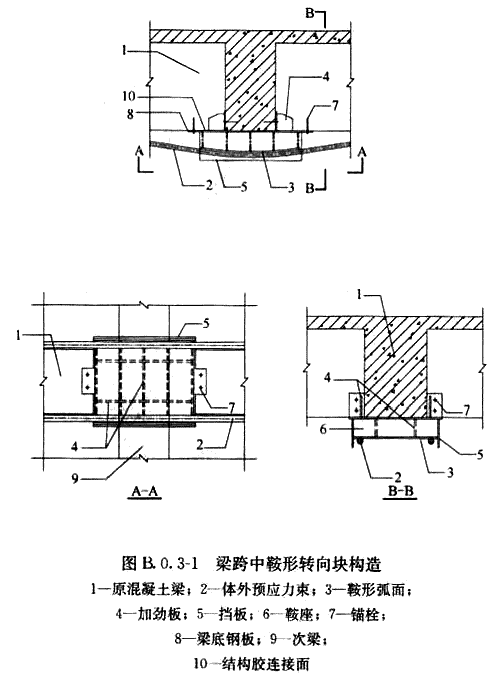

1 當轉向塊安裝在加固梁底部時，可通過不同高度的橫向加勁形成弧面鞍座，并通過水平鋼板、加勁板利用錨栓及結構膠與加固梁底部、側面或跨中次梁連接固定(圖B.0.3-1)。

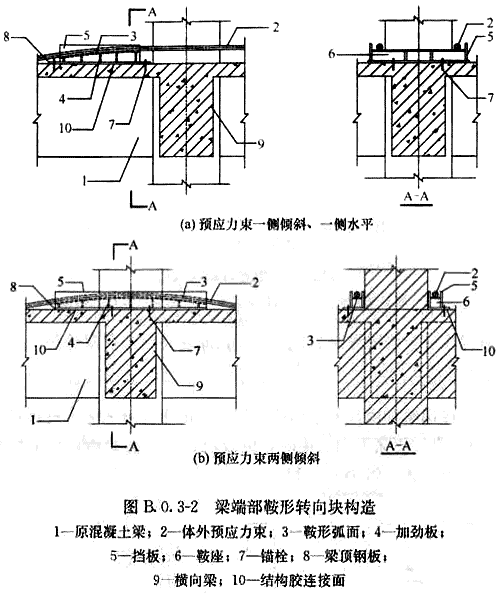

2 當轉向塊安裝在加固梁頂部時，可通過不同高度的橫向加勁形成弧面鞍座，并通過水平鋼板、加勁板利用錨栓及結構膠與加固梁頂部連接固定(圖B.0.3-2)。

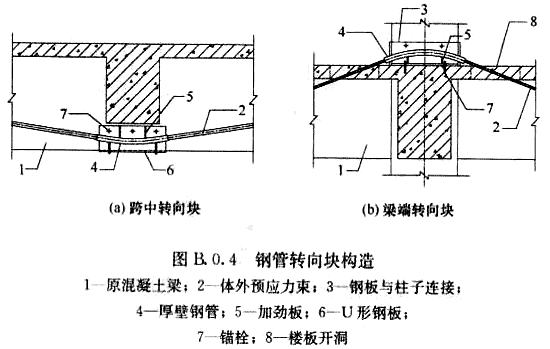

B.0.4 當轉向塊采用鋼管時，鋼管厚度不宜小于5mm，鋼管與加固梁的連接可采用下列形式：
1 當轉向塊安裝在加固梁跨中兩側時，宜采用U形鋼板利用錨栓和結構膠與加固梁連接固定，鋼管與U形鋼板的側面焊接固定，并通過豎向加勁加強鋼管與U形鋼板的連接[圖B.0.4(a)]。
2 當轉向塊安裝在加固梁頂柱子兩側時，宜采用鋼板利用錨栓和結構膠與加固梁頂和柱子連接固定，鋼管與柱子側面鋼板焊接固定，并通過豎向加勁加強鋼管與豎向鋼板的連接[圖B.0.4(b)]，預應力束穿過樓板時應在樓板開洞，張拉后封堵。
B.0.5 錨固塊宜做成鋼結構橫梁形式布置在加固梁端部，并將預加力傳遞給加固混凝土結構，錨固塊的布置可采用下列形式：

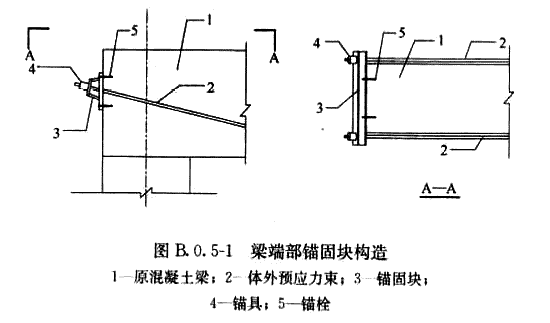

1 當加固梁為獨立梁時，錨固塊宜布置在加固梁端中性軸稍偏上的位置(圖B.0.5-1)；

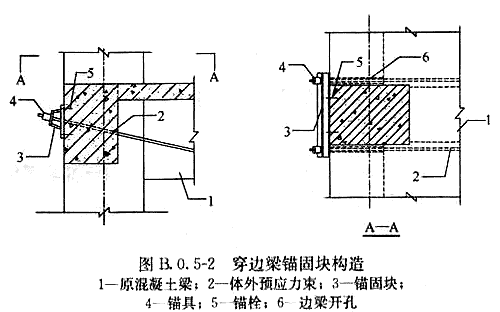

2 當加固梁端部有邊梁時，可在邊梁上鉆孔，體外束穿過邊梁錨固在加固梁中性軸稍偏上的位置(圖B.0.5-2)；

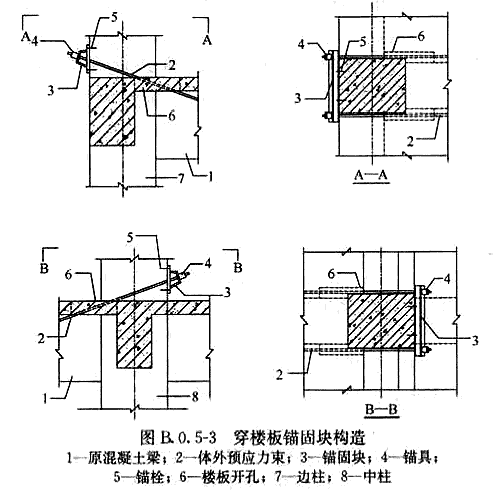

3 當加固梁有邊梁或在跨中錨固有橫向梁時，也可在樓板開孔，體外束穿過樓板錨固，錨固塊通過鋼板箍固定在上層柱底部(圖B.0.5-3)，這種方式應注意預加力對柱底剪力的影響。
