（免費下載）JGJ/T 295-2013 建筑采光追逐鏡施工技術規程
公告
中華人民共和國住房和城鄉建設部
公告
第 179 號
住房城鄉建設部關于發布行業標準 《建筑采光追逐鏡施工技術規程》的公告
現批準《建筑采光追逐鏡施工技術規程》為行業標準，編號為JGJ/T295-2013，自2014年4月1日起實施。
本規程由我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2013年10月11日
前言
前言
根據住房和城鄉建設部《關于印發〈2012年工程建設標準規范制訂、修訂計劃〉的通知》（建標[2012]5號）的要求，規程編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制本規程。
本規程的主要技術內容是：1總則；2術語；3施工深化設計；4施工；5調試與驗收。 本規程由住房和城鄉建設部負責管理，由中建三局第二建設工程有限責任公司負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送中建三局第二建設工程有限責任公司（地址:湖北省武漢市洪山區魯磨路306號，郵編：430074)。
本規程主編單位： 中建三局第二建設工程有限責任公司
重慶大學
本規程參編單位： 中南建筑設計院股份有限公司
中國一冶集團有限公司
武漢大學
沈陽建筑大學
重慶建工第七建筑工程有限責任公司
本規程主要起草人員：陳新安 羅宏 華建民 黃晨光
康明 何純濤 張愛莉 俞紅
王平 鄭紹羽 賈世龍 張洪明
本規程主要審查人員：金睿 張希黔 余莊 王士川
劉森 廖永 孫永民 王家陽 曲成平
1 總則
1.0.1為規范建筑采光追逐鏡的施工，做到安全適用、經濟合理、技術先進，確保質量，制定本規程。1.0.2本規程適用于建筑工程中采用建筑采光追逐鏡的施工。
1.0.3既有建筑上設置建筑采光追逐鏡，應按建筑工程審批程序進行專項工程設計、施工和驗收。
1.0.4建筑采光追逐鏡的施工除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1建筑采光追逐鏡heliostat automatic tracking system of building daylight
利用太陽光給建筑內部提供自然采光、節約照明成本的智能采光系統，由追光子系統、反光子系統、散光子系統及總控制系統四部分組成。追光子系統自動追逐太陽光，反射光線至反光子系統，通過反光子系統的反射及散光子系統的散射，實現建筑物內部充足的太陽光照明。
2.0.2追光子系統heliostat system
由追光組件、基座、支架及智能控制裝置組成，具有智能探測陽光、根據陽光角度調整轉向并反射光線的功能。
2.0.3反光子系統reflector system
由反光組件、基座、支架及智能控制裝置組成，具有接受追光子系統反射的太陽光、反射太陽光線到建筑內部或散光子系統的功能。
2.0.4散光子系統scatterer system
由散光組件、支架、懸掛支桿及控制裝置組成，具有智能接受反射太陽光線，散射太陽光線到建筑受光區域的功能。
2.0.5追光組件modules of solar heliostat
設置在追光鏡支架上，根據太陽光調整角度、接受并反射太陽光線的鏡片。
2.0. 6 反光組件modules of reflector
設置在反光鏡支架上，接受追光子系統反射太陽光線的鏡片。
2.0.7散射組件modules of scatterer
懸掛于建筑豎向空間，接受反光子系統的光線，散射反射光線到建筑受光區域的若干棱鏡。
2.0.8風傳感器wind speed sensor
感受風力大小、傳遞制動追光子系統、反光子系統信號的裝置。
2.0.9控制系統control system
控制各子系統動作及實現各子系統間聯動的系統。
3 施工深化設計
3.0.1建筑采光追逐鏡應根據工程設計單位要求和產品說明書進行施工深化設計，并應滿足防火、防雷、抗風、抗震、電氣及季節性使用等要求。3.0.2建筑采光追逐鏡的施工深化設計應經工程設計單位審核。
3.0.3建筑采光追逐鏡各組件的設置不得跨越建筑變形縫。
3.0.4建筑采光追逐鏡的光線通道上應避免綠化物、設施等障礙的遮擋。
3.0.5施工深化設計應為建筑采光追逐鏡提供安全的安裝條件，并應在安裝組件的部位采取安全防護措施。
3.0.6建筑采光追逐鏡的設置與構造應滿足其所在部位防排水、保溫等要求。設置于屋面時，應選擇不影響屋面排水功能的基座形式和安裝方式，與屋面材料連接部位應做好建筑構造處理。
3.0.7結構設計應為建筑采光追逐鏡安裝、使用、維護等提供承載條件，并進行結構安全性復核。
3.0.8建筑采光追逐鏡基座和支架的結構設計應滿足自身承載能力要求，并進行抗滑移和抗傾覆驗算。
3.0.9既有建筑物上增設或改造建筑采光追逐鏡，應進行施工過程中建筑結構的復核，并應滿足防雷、防火等要求。
3.0.10子系統的基座和支架與主體結構采用后加錨栓連接時，應進行錨栓承載力現場試驗；在地震設防區應進行錨栓抗震性能檢驗。
4 施工
5 調試與驗收
5.0.1建筑采光追逐鏡投入使用前，應進行調試。
5.0.2調試應包括組件調試、子系統調試和聯動調試。
5.0.3組件調試及子系統調試應包括下列內容：
1追光、反光、散光組件的安裝位置、方向、角度及高度應符合設計要求；
2追光組件、反光組件轉動幅度及范圍應符合設計要求；
3控制裝置功能應符合設計要求；
4風傳感器位置正確，信號正?？煽?。
5.0.4聯動調試應包括下列內容：
1追光子系統應按設計要求自動追逐陽光，準確反射光線至反光子系統；
2應根據光線強度、位置，調試反光子系統，反射組件反射光的位置應與散光組件位置一致；
3散光子系統散光組件單片角度適宜，散射光線應均勻、柔和，建筑受光區不得出現眩光；
4建筑采光追逐鏡聯動應正?？煽?，功能應符合設計要求。
5.0.5聯動調試應根據系統參數和內外環境條件，按實際運行工況進行。
5.0.6建筑采光追逐鏡調試合格后，固定各子系統。
5.0.7建筑采光追逐鏡應按追光子系統、反光子系統、散光子系統、控制系統四個分項工程進行分項驗收。
5.0.8建筑采光追逐鏡的產品和組件進場時應核查出廠合格證和質量證明文件。
5.0.9建筑采光追逐鏡驗收前，應完成下列隱蔽項目的現場驗收：
預埋件或后置螺栓（或錨栓）連接件；
基座、支架與組件的連接件；
基座、支架與主體結構的連接點；
系統與主體結構之間的防水、保溫構造；
系統防雷與接地保護的連接節點；
6.隱蔽安裝的電氣管線工程。
5.0.10對影響工程安全和系統性能的工序，必須在本工序驗收合格后方能進入下一道工序的施工。主要工序驗收應包括下列內容：
1有防水要求部位的防水驗收；
2獨立基座的驗收；
3電氣電纜預留管線的驗收。
5.0.11建筑采光追逐鏡的驗收應具備下列資料：
1施工深化設計資料；
2主要產品、設備、成品、半成品的出廠合格證明和質量證明文件；
3隱蔽工程驗收記錄；
4調試和試運行記錄；
5使用、運行管理及維護說明書。
5.0.12建筑采光追逐鏡的使用和維護應編制使用及維護方案，并應包括下列主要內容：
1維護和管理目的；
2使用條件；
3檢查與維護部位；
4檢查與維護周期；
5維護方法。
附錄A建筑采光追逐鏡安裝工藝流程

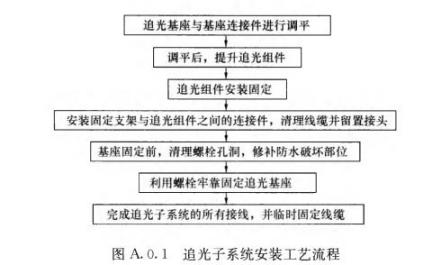

A.0.1追光子系統安裝工序可按照?qǐng)DA.0.1進行。

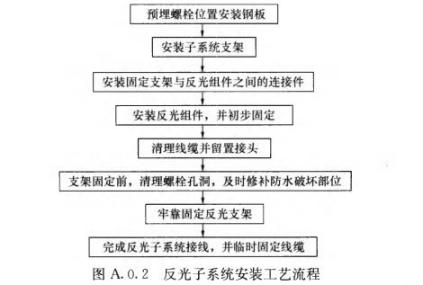

A.0.2反光子系統安裝工序可按照?qǐng)DA.0.2進行。

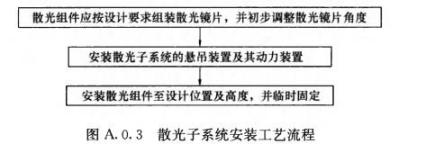

A.0.3 散光子系統安裝工序可按照?qǐng)D A.0.3進行。
