（免費下載）JGJ/T 139-2001 玻璃幕墻工程質量檢驗標準
公告
關于發布行業標準《玻璃幕墻工程質量檢驗標準》的通知
建標［2001］261號
根據建設部《關于印發〈1998年工程建設城建、建工行業標準制訂、修訂項目計劃〉的通知》（建標［1998］59號）的要求，由國家建筑工程質量監督檢驗中心主編的《玻璃幕墻工程質量檢驗標準》，經審查，批準為行業標準。該標準編號為JGJ/T139—2001，自2002年3月1日起施行。
本標準由建設部負責管理和解釋，國家建筑工程質量監督檢驗中心負責具體技術內容的解釋，建設部標準定額研究所組織中國建筑工業出版社出版。
中華人民共和國建設部
2001年12月26日
前言
前言
根據建設部建標（1998）第59號文的要求，標準編制組在大量、深入的調查研究，認真總結我國開展玻璃幕墻工程檢測技術的實踐經驗，參考有關的國內外標準，并在廣泛征求意見的基礎上，制定了本標準。
本標準的主要技術內容是：規定了玻璃幕墻工程主要進場材料的檢驗指標；規定了玻璃幕墻工程防火檢驗、防雷檢驗、節點與連接檢驗、工程安裝質量檢驗的檢驗指標以及上述各項檢驗的檢驗方法和檢驗設備；提供了幕墻玻璃表面應力、幕墻玻璃色差和幕墻工程淋水項目的現場檢驗方法。
本標準由建設部建筑工程標準技術歸口單位中國建筑科學研究院歸口管理，授權由主編單位負責具體解釋。
本標準主編單位：國家建筑工程質量監督檢驗中心（地址：北京市北三環東路30號，郵政編碼100013）
本標準參加單位：廣東省建設工程質量安全監督檢驗總站、上海市建設工程質量監督總站、河南省建筑工程質量檢驗中心站、上海東江集團、北京市建設工程質量監督總站、中山盛興幕墻有限公司、汕頭金剛玻璃集團
本標準主要起草人員：姜紅、王俊、何星華、楊仕超、孫玉明、劉宏奎、陳建東、葛恒岳、姜清海、夏衛文
1 總則
1.0.5 玻璃幕墻工程質量的檢驗除應符合本標準外，尚應符合國家現行有關強制性標準的規定。
2 材料現場檢驗
3 防火檢驗
4 防雷檢驗
5 節點與連接檢驗
6 安裝質量檢驗
附錄A玻璃幕墻工程質量檢驗記錄表

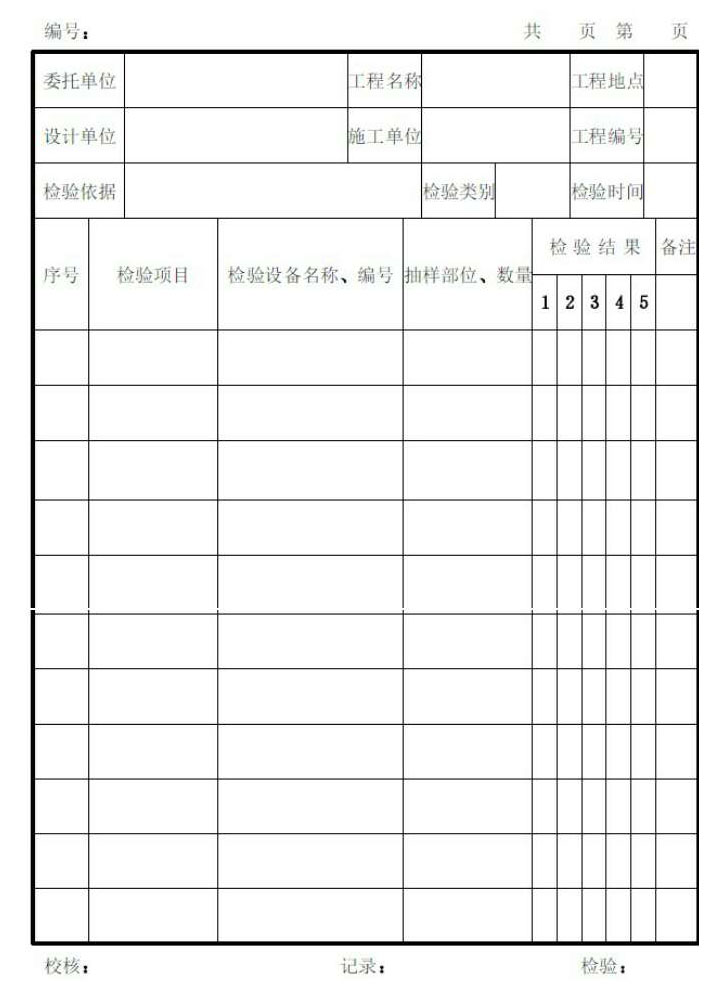

附錄A玻璃幕墻工程質量檢驗記錄表
附錄B幕墻玻璃表面應力現場檢驗方法
B.0.1玻璃表面應力測定點，應按下列方法確定：

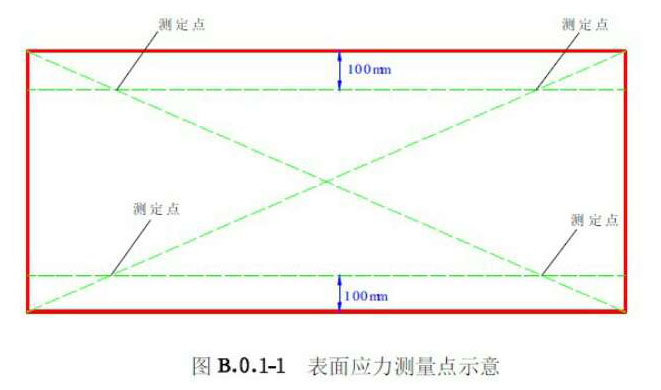

1在距長邊100MM的距離處，引平行于長邊的兩條平行線，并與對角線相交的四點處，即為測量點（圖B.0.1-1）。

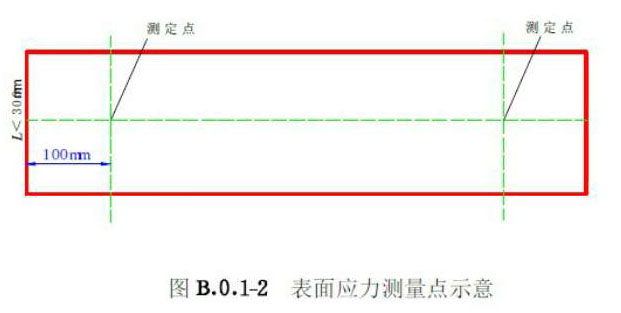

2當玻璃短邊長度不足300MM時（圖B.0.1-2），則在距短邊100MM的距離上引平行于短邊的兩條平行線與中心線相交的兩點以及幾何中心點，作為測量點。
3對于已安裝到工程上的玻璃，其應力測點可由檢驗方與被檢方共同商定。
B.0.2測量玻璃表面應力，應按下列方法進行：
1雙折射率法：
1）在被測玻璃的錫擴散層的測點處滴上幾滴折射率油；
2）將棱鏡放置在被測點處，調整光源燈泡的位置、反射鏡角度，使視場內出現明暗臺階圖形；
3）用測微目鏡讀出臺階的高度D，精確到0.01MM；

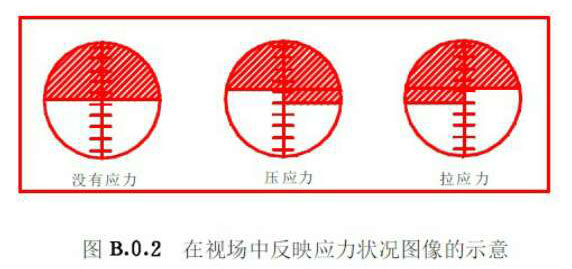

4）壓應力或拉應力應由圖B.0.2確定；
5）此時玻璃表面應力應按下式計算：
2GASP角度法：
1）在被測玻璃的錫擴散層的測點處滴上幾滴折射率油；
2）將棱鏡放置在被測點處，調整光源、反射鏡角度，使視場內出現清晰的應力干涉條紋；
3）旋轉分度器，使十字絲平行于干涉條紋，讀出角度θ，精確到0.1°；
4）此時玻璃表面應力應按下式計算：
附錄C幕墻現場淋水檢驗方法
C.0.1將幕墻淋水試驗裝置安裝在被檢幕墻的外表面，噴水水嘴離幕墻的距離不應小于530MM，并應在被檢幕墻表面形成連續水幕。每一檢驗區域噴淋面積應為1800MM×1800MM，噴水量不應小于4L/（M2·MIN），噴淋時間應持續5MIN，在室內應觀察有無滲漏現象發生。
C.0.2幕墻淋水試驗裝置（圖C.0.2），在1800MM×1800MM范圍內，單個噴嘴噴淋直徑應為1060MM，四個噴嘴噴淋面積應為3.53M2，淋水總量不應小于14L/MIN。

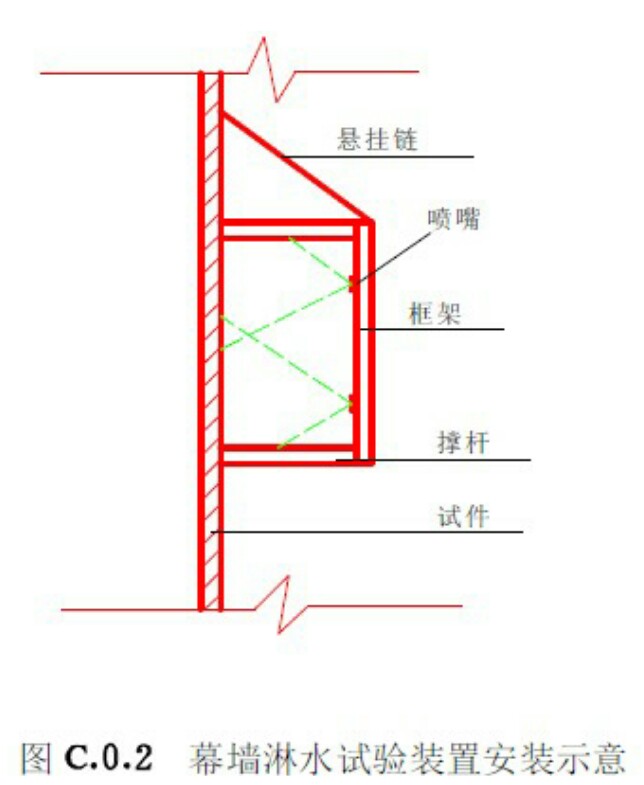

C.0.3噴嘴應安裝在框架上，框架應用撐桿與被測幕墻連接，水管應與噴嘴連接，并引至水源。當水壓不夠時，應采用增壓泵增壓。水流量的監測可采用轉子流量計或壓力表兩種形式。
附錄D 幕墻玻璃色差現場檢驗方法
D.0.1選取測量點時，同一塊幕墻玻璃的色差應在玻璃的中心和四角選取測量點，測量點的位置離玻璃邊緣的距離應大于50MM；應以中心點的測量值作為標準，其余4點與該點進行色差比較，分別得出4個
色差值，其最大色差為該塊玻璃的色差。非同塊幕墻玻璃之間的色差，應在目視色差有問題的玻璃上隨機選取5個測量點，以其中最大或最小的一點作為標準，計算與其他4點的色差
。（上述色差均為反射色差）。
D.0.2檢驗儀器應符合國家標準《彩色建筑材料色度測試方法》GB11942—89第4條的規定。
D.0.3
色差值大于3CIELAB色差單位的幕墻玻璃應判定為不合格。
D.0.4檢驗報告應包括下列內容：
1樣品名稱、狀況、測量點的選取。
2儀器型號，標準照明體類型，照明觀測條件及測孔面積（幕墻玻璃色差測量采用D65標準照明體）。
3偏離本附錄的其他測量條件。
4按要求報告幕墻玻璃色差測量結果（幕墻玻璃的色差采用CIELAB色空間的色差單位）。
