（免費下載）JGJ/T 368-2015 鉆芯法檢測砌體抗剪強度及砌筑砂漿強度技術規程
1 總 則
1.0.1 為規范使用鉆芯法檢測砌體抗剪強度及砌筑砂漿抗壓強度，確保檢測精度，制定本規程。
1.0.2 本規程適用于砌體工程結構中砌體抗剪強度和砌筑砂漿抗壓強度的檢測。
1.0.3 采用鉆芯法檢測砌體抗剪強度和砌筑砂漿抗壓強度，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 檢測設備
4 檢測技術
5 測強曲線
6 強度推定
6.0.1 檢測批的強度平均值、標準差和變異系數應分別按下列公式計算：
式中：fi——檢測批第i個測點的強度換算值，包括砌體抗剪強度換算值和砌筑砂漿抗壓強度換算值(MPa)；
mf——檢測批強度換算值的平均值(MPa)，精確到0.01MPa；
n——檢測批測點數總數；
sf——檢測批強度換算值的標準差(MPa)，精確到0.01MPa；
δ——檢測批強度換算值的變異系數，精確到0.01。
6.0.2 檢測批各測點的強度換算值宜按本規程附錄B規定的方法進行異常數據判斷和處理。
6.0.3 當檢測批砌體抗剪強度的變異系數大于0.25或砌筑砂漿抗壓強度的變異系數大于0.35時，宜檢查檢測結果離散性較大的原因，并應按下列規定進行處理：
1 應增加測點數進行補測；
2 應重新劃分檢測批后再進行數據處理。
6.0.4 砌體抗剪強度推定值fv,e的計算應符合下列規定：
1 當按單個構件檢測時，應按下式計算：
2 當按批量檢測時，應按下式計算：
式中：mfv——檢測批砌體抗剪強度換算值的平均值(MPa)；
sfv——檢測批砌體抗剪強度換算值的標準差(MPa)；
k——計算系數，與確定強度標準值所取的概率分布下分位數α、置信水平C有關，當α取0.05、C取0.60時，可按表6.0.4取值。
表6.0.4 計算系數
| n |
15 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | ≥50 |
| k | 1.790 | 1.773 | 1.764 | 1.748 | 1.736 | 1.728 | 1.721 | 1.716 | 1.712 |
注：表中未列數據，可按內插法取值。
6.0.5 對在建或新建砌體工程，當需推定砌筑砂漿抗壓強度值時，應按下列公式計算：
1 當按單個構件檢測時，應按下式計算：
式中：fcu,e——砌筑砂漿抗壓強度推定值；
fcu,min——砌筑砂漿抗壓強度換算值的最小值。
2 當按批量檢測時，應取下列公式中的較小值：
式中：mfcu——檢測批砌筑砂漿抗壓強度平均值。
6.0.6 對既有砌體工程，當需推定砌筑砂漿抗壓強度值時，應符合下列要求：
1 當按國家標準《砌體結構工程施工質量驗收規范》GB 50203-2002及之前實施的砌體工程施工質量驗收規范的有關規定修建時，應按下列公式計算：
1)當按單個構件檢測時，應按下式計算：
式中：fcu,min——砌筑砂漿抗壓強度換算值的最小值。
2)當按批量檢測時，應取下列公式中的較小值：
式中：mfcu——檢測批砌筑砂漿抗壓強度平均值。
2 當按國家標準《砌體工程施工質量驗收規范》GB 50203-2011的有關規定修建時，應按本規程第6.0.5條的規定推定砌筑砂漿抗壓強度值。
6.0.7 當砌體抗剪強度檢測結果小于0.08MPa或大于0.80MPa時，可僅給出檢測值范圍fv,e小于0.08MPa或fv,e大于0.80MPa。
6.0.8 當砌筑砂漿抗壓強度檢測結果小于1.0MPa或大于10.0MPa時，可僅給出檢測值范圍fcu,e小于1.0MPa或fcu,e大于10.0MPa。
附錄A 專用或地區測強曲線的制定方法
A.0.1 制定專用或地區測強曲線的砌體、標準抗剪強度試件及砌筑砂漿試塊應與檢測砌體在原材料的品種和規格、施工工藝及養護方法等條件相同。
A.0.2 原材料準備應符合下列規定：
1 水泥應符合現行國家標準《通用硅酸鹽水泥》GB 175的規定；
2 砂、摻合料、拌制用水、外加劑等材料應符合現行行業標準《砌筑砂漿配合比設計規程》JGJ／T 98的規定；
3 塊體材料及砌筑砂漿種類應按專用或地區測強曲線的需要確定。
A.0.3 砌體、抗剪強度試件及試塊的制作和養護應符合下列規定：
1 對于每一塊體材料、每一類型的砌筑砂漿的強度等級不應少于6個；
2 按現行國家標準《砌體結構工程施工質量驗收規范》GB 50203中施工質量控制等級為8級的要求砌筑砌體，每一強度等級每類砌體的面積不少于3m2；
3 按現行國家標準《砌體基本力學性能試驗方法標準》GB／T 50129的規定砌筑標準抗剪強度試件，每一強度等級每類砌體試件不少于3組，每組不少于6個；
4 按現行行業標準《建筑砂漿基本性能試驗方法標準》JGJ／T 70的規定制作立方體砂漿試塊，每一強度等級每類砌體試塊不少于6組；
5 砌體、抗剪強度試件及砌筑砂漿試塊應在相同的條件下養護，同材料同強度等級砌體、試件和試塊應在同一天內制作完畢；
6 檢測齡期應包括28d、90d、180d。
A.0.4 在規定齡期，檢測項目應包括下列內容，其檢測方法應符合國家現行標準《砌墻磚試驗方法》GB／T 2542、《砌體基本力學性能試驗方法標準》GB／T 50129、《建筑砂漿基本性能試驗方法標準》JGJ／T 70等的規定：
1 塊體材料強度；
2 砌體鉆芯抗剪強度；
3 標準砌體抗剪強度；
4 砌筑砂漿試塊立方體抗壓強度。
A.0.5 專用或地區測強曲線的計算應符合下列規定：
1 專用或地區測強曲線的回歸方程式，可采用最小二乘法原理進行計算；
2 回歸方程的平均相對誤差δr及相對標準誤差er，可按下列公式計算：
式中：δr——回歸方程式的強度平均相對誤差，精確至0.1％；
er——回歸方程式的強度相對標準差，精確至0.1％；
fi——第i組試件的砌體芯樣按回歸方程計算的強度換算值，其中，砌體抗剪強度值精確至0.01MPa，砌筑砂漿試塊立方體抗壓強度值精確至0.1MPa；
fi——對應于第i組試件的標準砌體抗剪強度平均值或砌筑砂漿試塊立方體抗壓強度平均值，其中，砌體抗剪強度值精確至0.01MPa，砌筑砂漿試塊立方體抗壓強度值精確至0.1MPa；
n——制定回歸方程式的數據組數。
A.0.6 專用或地區測強曲線的誤差應符合下列規定：
1 平均相對誤差δr不應大于18.0％；
2 相對標準差er不應大于20.0％。
附錄B 異常數據判斷和處理
B.0.1 檢測批的異常數據應按下列步驟進行判斷：
1 將測點強度換算值按從小到大順序排列為fcu,1、fcu,2……、fcu,n；
2 格拉布斯統計量Gn、G′n應按下列公式進行計算：
式中：mf——檢測批砌筑砂漿抗剪強度或抗壓強度換算值的平均值；
fcu,n——檢測批砌筑砂漿抗剪強度或抗壓強度換算值的最大值；
fcu,1——檢測批砌筑砂漿抗剪強度或抗壓強度換算值的最小值；
sf——檢測批砌筑砂漿抗剪強度或抗壓強度換算值的標準差。
3 檢出水平α宜取0.05，按表B.0.1查取G0.975(n)。當Gn＝G′n時，應重新考慮限定檢出離群值的個數；當Gn大于G′n且Gn大于G0.975(n)時，可判斷fcu,n為離群值；當G′n大于Gn且G′n大于G0.975(n)時，可判定fcu,1為離群值，否則可判為未發現離群值。
4 剔除水平α宜取0.01，按表B.0.1查取G0.995(n)。當Gn大于G′n且Gn大于G0.995(n)時，可判斷fcu,n為統計離群值，否則可判斷為未發現統計離群值，fcu,n為高端歧離值；當G′n大于Gn且G′n大于G0.995(n)時，可判定fcu,1為統計離群值，否則可判斷為未發現統計離群值，fcu,1為低端歧離值。

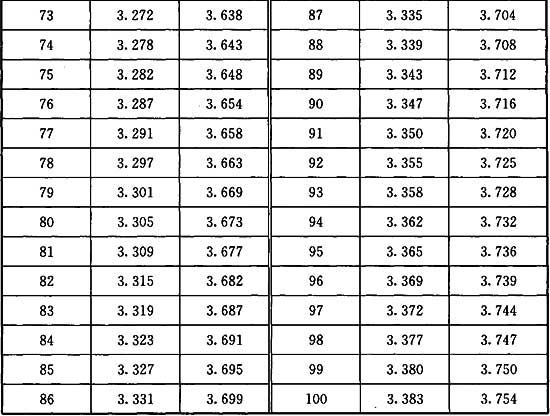

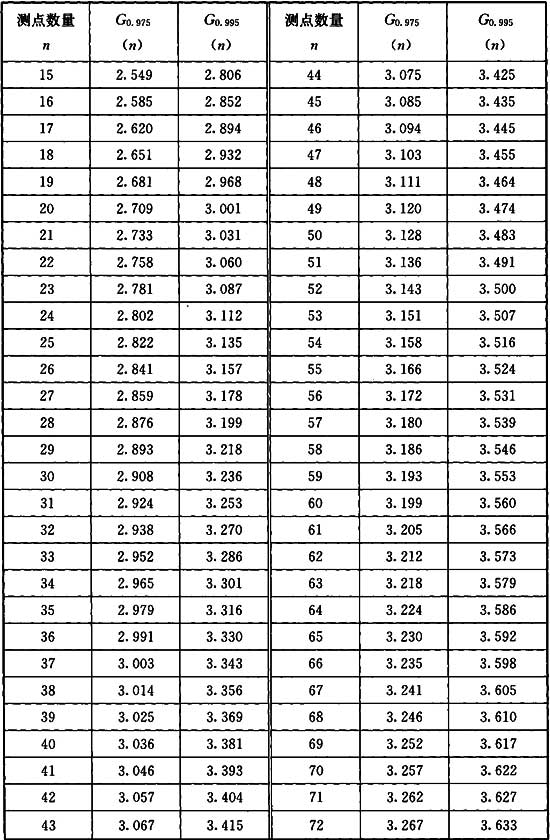

表B.0.1 格拉布斯檢驗法的臨界值表
注：當測點數量大于100時，可按測點數量為100取值。
B.0.2 異常數據的處理應符合下列規定：
1 對于統計離群值和高端歧離值，宜從樣本中剔除；對于低端歧離值，當有充分理由時，可從樣本中剔除；當無法說明異常原因時，可在低端歧離值鄰近位置重新取樣復測，根據復測結果判斷是否剔除；剔除的數據應留有原始記錄、剔除的理由和必要的說明。
2 保留異常數據，增加樣本數補充檢測，然后進行數據判斷和強度推定。
3 保留異常數據，重新劃分檢測批，然后進行數據判斷和強度推定。
B.0.3 剔除異常數據后，應按本規程第6.0.1條的規定對余下的數據重新計算強度換算值的平均值、標準差和變異系數，然后繼續按照本規程第B.0.1條的規定進行檢驗。直到不能檢出統計離群值時，方可進行強度推定。
B.0.4 檢出的統計離群值總數不宜超過最初樣本量的5％，否則應按本規程第6.0.3條的規定進行處理。
