（免費下載）JGJ/T 23-2011 回彈法檢測混凝土抗壓強度技術規程
1 總 則
1.0.1 為統一使用回彈儀檢測普通混凝土抗壓強度的方法，保證檢測精度，制定本規程。
1.0.2 本規程適用于普通混凝土抗壓強度（以下簡稱混凝土強度）的檢測，不適用于表層與內部質量有明顯差異或內部存在缺陷的混凝土強度檢測。
1.0.3 使用回彈法進行檢測的人員，應通過專門的技術培訓。
1.0.4 回彈法檢測混凝土強度除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2符號
dm——測區的平均碳化深度值。
——測區混凝土強度換算值。
cor，m——芯樣試件混凝土強度平均值。
cu，m——同條件立方體試塊混凝土強度平均值。
——對應于鉆芯部位或同條件試塊回彈測區混凝土強度換算值的平均值。
cor，i——第i個混凝土芯樣試件的抗壓強度。
cu，i——第i個混凝土立方體試塊的抗壓強度。
——修正前第i個測區的混凝土強度換算值。
——修正后第i個測區的混凝土強度換算值。
——構件中測區混凝土強度換算值的最小值。
cu，e——構件混凝土強度推定值。
——測區混凝土強度換算值的平均值。
——構件測區混凝土強度換算值的標準差。
Ri——測區第i個測點的回彈值。
Rm——測區或試塊的平均回彈值。
Rmα——回彈儀非水平方向檢測時，測區的平均回彈值。
——回彈儀在水平方向檢測混凝土澆筑表面時，測區的平均回彈值。
——回彈儀在水平方向檢測混凝土澆筑底面時，測區的平均回彈值。
——回彈儀檢測混凝土澆筑表面時，回彈值的修正值。
——回彈儀檢測混凝土澆筑底面時，回彈值的修正值。
Raα——非水平方向檢測時，回彈值的修正值。
△tot——測區混凝土強度修正量。
3 回彈儀
4 檢測技術
5 回彈值計算
5.0.1計算測區平均回彈值時，應從該測區的16個回彈值中剔除3個最大值和3個最小值，其余的10個回彈值按下式計算：
（5.0.1）
式中：Rm——測區平均回彈值，精確至0.1；
Ri——第i個測點的回彈值。
5.0.2非水平方向檢測混凝土澆筑側面時，測區的平均回彈值應按下式修正：
Rm＝Rmα＋Raα（5.0.2）
式中：Rmα——非水平方向檢測時測區的平均回彈值，精確至0.1；
Raα——非水平方向檢測時回彈值修正值，應按本規程附錄C取值。
5.0.3水平方向檢測混凝土澆筑表面或澆筑底面時，測區的平均回彈值應按下列公式修正：
（5.0.3-1）
（5.0.3-2）
式中：
——水平方向檢測混凝土澆筑表面、底面時，測區的平均回彈值，精確至0.1；
——混凝土澆筑表面、底面回彈值的修正值，應按本規程附錄D取值。
5.0.4當回彈儀為非水平方向且測試面為混凝土的非澆筑側面時，應先對回彈值進行角度修正，并應對修正后的回彈值進行澆筑面修正。
6 測強曲線
7 混凝土強度的計算
7.0.1 構件第i個測區混凝土強度換算值，可按本規程第5章所求得的平均回彈值（Rm）及按本規程第4.3條所求得的平均碳化深度值由本規程附錄A、附錄B查表或計算得出。當有地區或?qū)Ｓ脺y強曲線時，混凝土強度的換算值宜按地區測強曲線或?qū)Ｓ脺y強曲線計算或查表得出。
7.0.2 構件的測區混凝土強度平均值應根據各測區的混凝土強度換算值計算。當測區數為10個及以上時，還應計算強度標準差。平均值及標準差應按下列公式計算：
（7.0.2-1）
（7.0.2-2）
式中：
——構件測區混凝土強度換算值的平均值（MPa），精確至0.1MPa；
n——對于單個檢測的構件，取該構件的測區數；對批量檢測的構件，取所有被抽檢構件測區數之和；
——結構或構件測區混凝土強度換算值的標準差（MPa），精確至0.01MPa。
7.0.3構件的現齡期混凝土強度推定值（cu，e）應符合下列規定：
1.當構件測區數少于10個時，應按下式計算：
（7.0.3-1）
式中：
——構件中最小的測區混凝土強度換算值。
2.當構件的測區強度值中出現小于10.0MPa時，應按下式確定：
cu，e＜10.0MPa（7.0.3-2）
3.當構件測區數不少于10個時，應按下式計算：
（7.0.3-3）
4.當批量檢測時，應按下式計算：
（7.0.3-4）
式中：k——推定系數，宜取1.645。當需要進行推定強度區間時，可按國家現行有關標準的規定取值。
注：構件的混凝土強度推定值是指相應于強度換算值總體分布中保證率不低于95％的構件中混凝土抗壓強度值。
7.0.4 對按批量檢測的構件，當該批構件混凝土強度標準差出現下列情況之一時，該批構件應全部按單個構件檢測：
1.當該批構件混凝土強度平均值小于25MPa、
大于4.5MPa時；
2.當該批構件混凝土強度平均值不小于25MPa且不大于60MPa、
大于5.5MPa時。
7.0.5 回彈法檢測混凝土抗壓強度報告可按本規程附錄F的格式編寫。

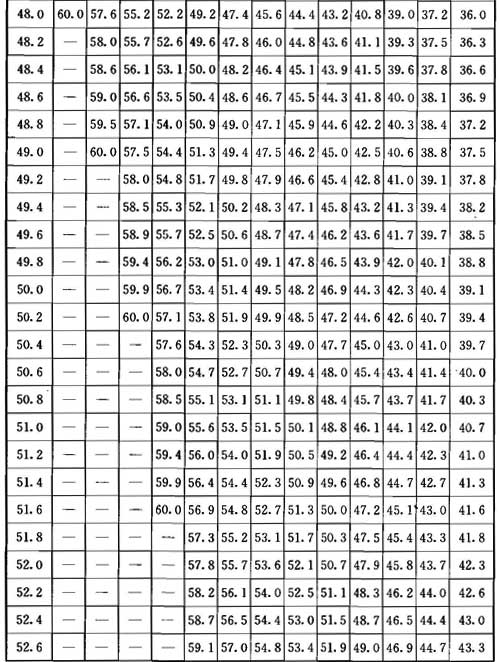

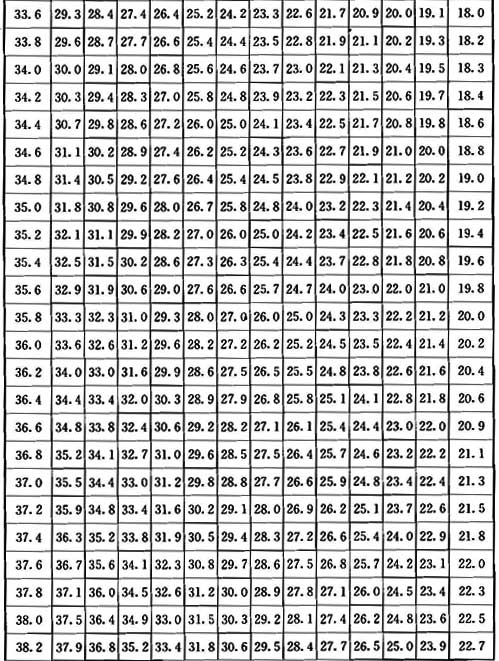

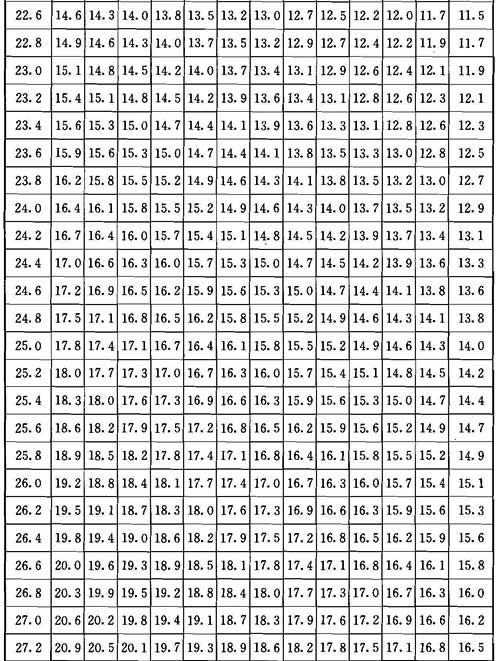

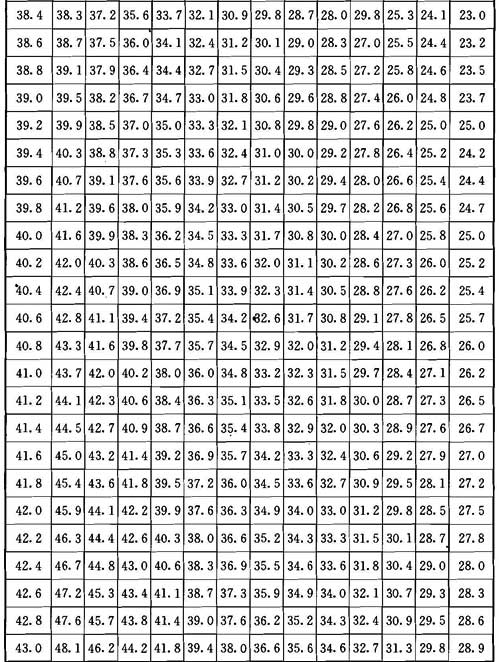

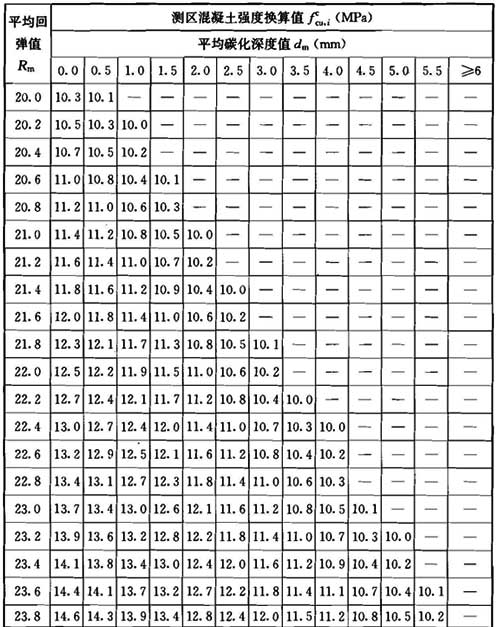

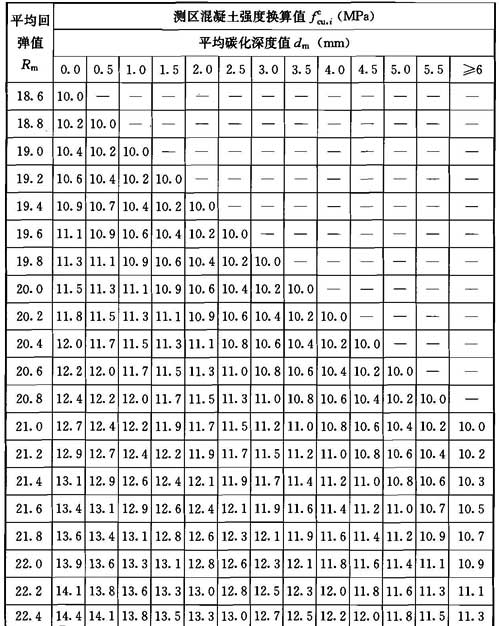

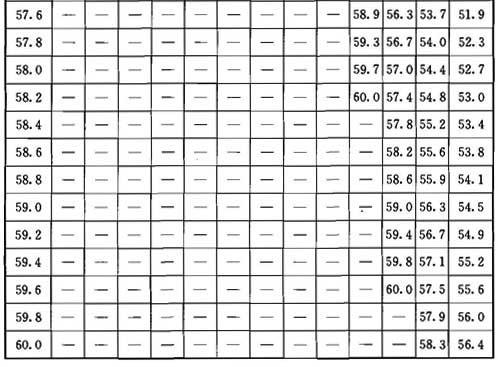

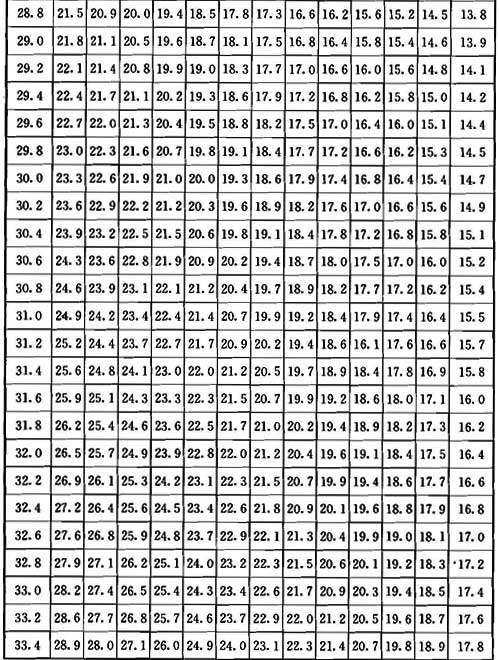

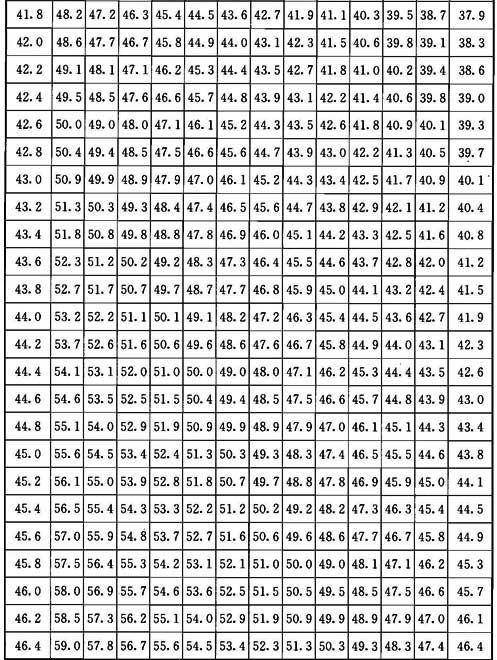

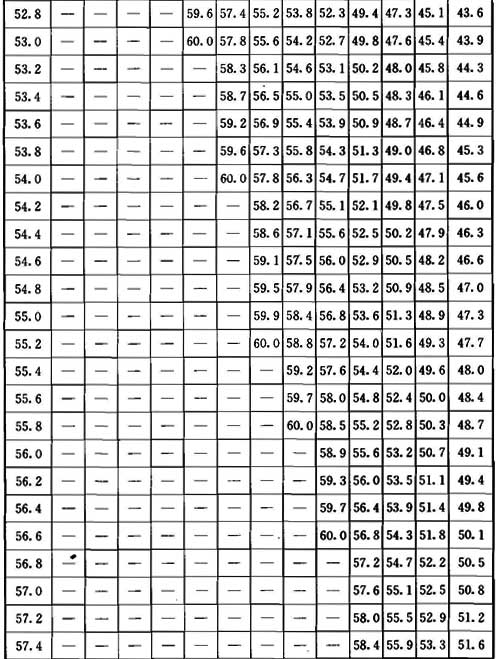

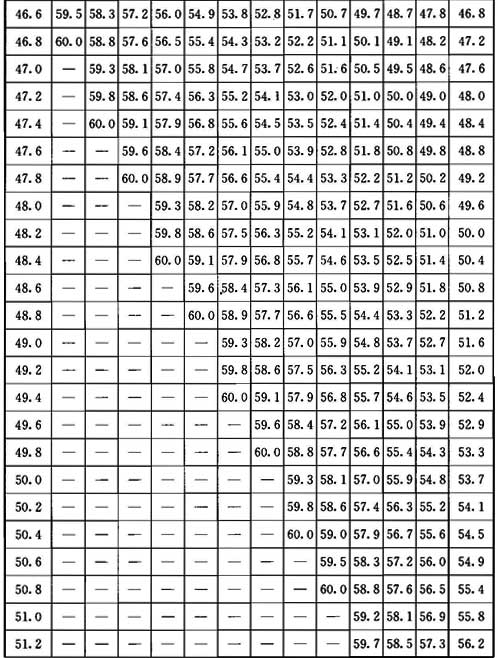

附錄A 測區混凝土強度換算表
附錄A測區混凝土強度換算表

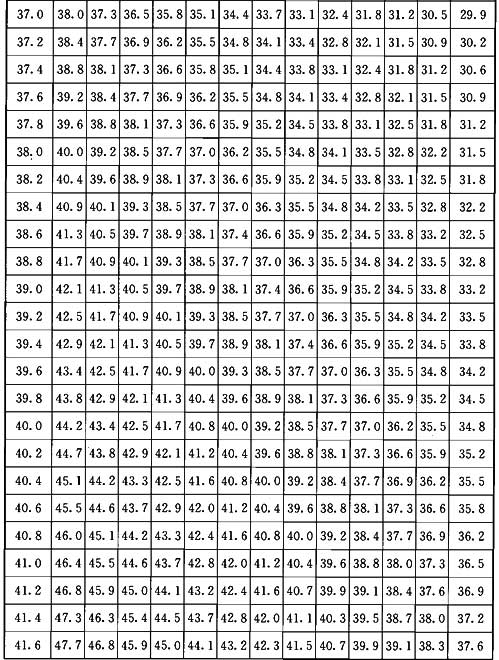

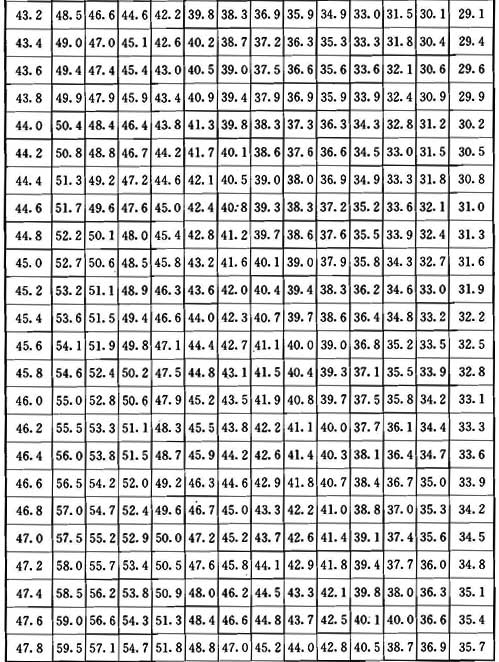

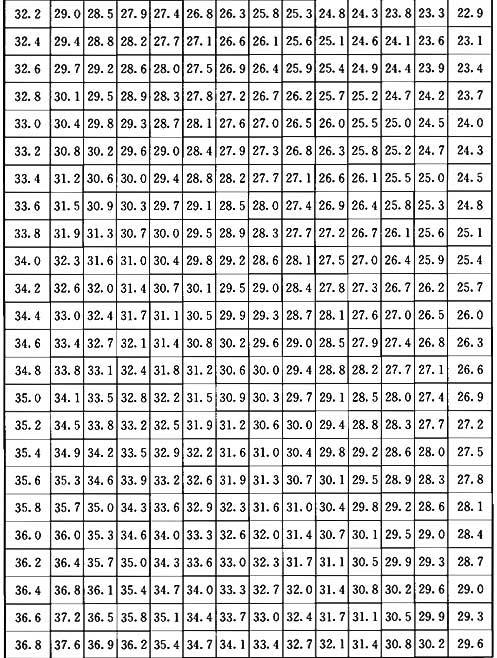

表A測區混凝土強度換算表
注：表中未注明的測區混凝土強度換算值為小于10MPa或大于60MPa。

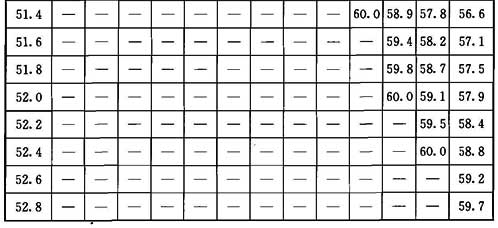

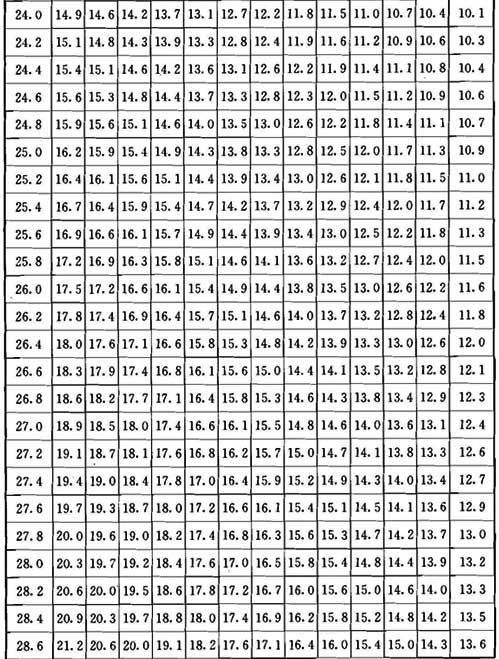

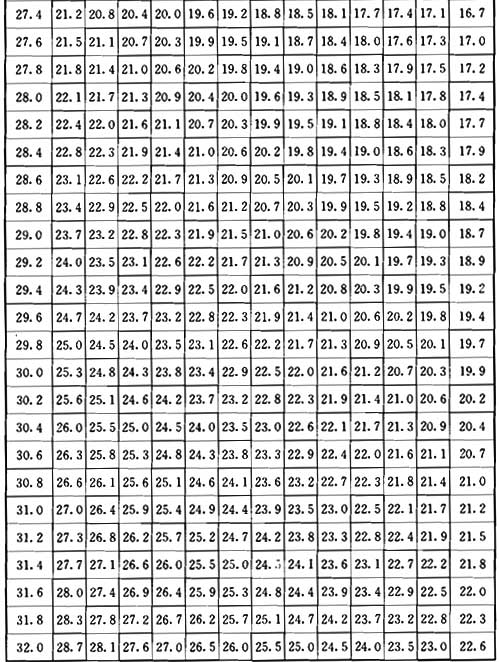

附錄B 泵送混凝土測區強度換算表
附錄B泵送混凝土測區強度換算表
表B泵送混凝土測區強度換算表
注：表中未注明的測區混凝土強度換算值為小于10MPa或大于60MPa；
表中數值是根據曲線方程＝0.034488R1.940010（－0.0173dm）計算。

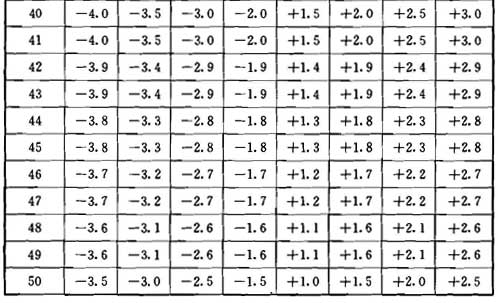

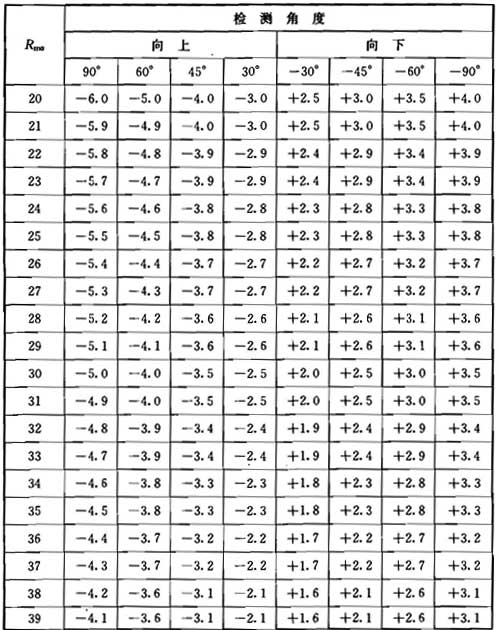

附錄C 非水平方向檢測時的回彈值修正值
附錄C非水平方向檢測時的回彈值修正值
表C非水平方向檢測時的回彈值修正值
注：1 Rmα小于20或大于50時，分別按20或50查表；
2 表中未列入的相應于Rmα的修正值Rmα，可用內插法求得，精確至0.1。
附錄D 不同澆筑面的回彈值修正值
附錄D不同澆筑面的回彈值修正值
表D不同澆筑面的回彈值修正值
|
表面修正值 |
底面修正值 |
|
表面修正值 |
底面修正值 |
| 20 | ＋2.5 | －3.0 | 36 | ＋0.9 | －1.4 |
| 21 | ＋2.4 | －2.9 | 37 | ＋0.8 | －1.3 |
| 22 | ＋2.3 | －2.8 | 38 | ＋0.7 | －1.2 |
| 23 | ＋2.2 | －2.7 | 39 | ＋0.6 | －1.1 |
| 24 | ＋2.1 | －2.6 | 40 | ＋0.5 | －1.0 |
| 25 | ＋2.0 | －2.5 | 41 | ＋0.4 | －0.9 |
| 26 | ＋1.9 | －2.4 | 42 | ＋0.3 | －0.8 |
| 27 | ＋1.8 | －2.3 | 43 | ＋0.2 | －0.7 |
| 28 | ＋1.7 | －2.2 | 44 | ＋0.1 | －0.6 |
| 29 | ＋1.6 | －2.1 | 45 | 0 | －0.5 |
| 30 | ＋1.5 | －2.0 | 46 | 0 | －0.4 |
| 31 | ＋1.4 | －1.9 | 47 | 0 | －0.3 |
| 32 | ＋1.3 | －1.8 | 48 | 0 | －0.2 |
| 33 | ＋1.2 | －1.7 | 49 | 0 | －0.1 |
| 34 | ＋1.1 | －1.6 | 50 | 0 | 0 |
| 35 | ＋1.0 | －1.5 |
或
）
）
或
）
）注：1
或
小于20或大于50時，分別按20或50查表；
2 表中有關混凝土澆筑表面的修正系數，是指一般原漿抹面的修正值；
3 表中有關混凝土底面的修正系數，是指構件底面與側面采用同一類模板在正常澆筑情況下的修正值；
4 表中未列入相應于
或
的
和
，可用內插法求得，精確至0.1。
附錄E 地區和專用測強曲線的制定方法
E.0.1 制定地區和專用測強曲線的試塊應與欲測構件在原材料（含品種、規格）、成型工藝、養護方法等方面條件相同。
E.0.2 試塊的制作、養護應符合下列規定：
1.應按最佳配合比設計5個強度等級，且每一強度等級不同齡期應分別制作不少于6個150mm立方體試塊；
2.在成型24h后，應將試塊移至與被測構件相同條件下養護，試塊拆模日期宜與構件的拆模日期相同。
E.0.3 試塊的測試應按下列步驟進行：
1.擦凈試塊表面，以澆筑側面的兩個相對面置于壓力機的上下承壓板之間，加壓（60～100）kN（低強度試件取低值）；
2.在試塊保持壓力下，采用符合本規程第3.1.3條規定的標準狀態的回彈儀和本規程第4.2.1條規定的操作方法，在試塊的兩個側面上分別彈擊8個點；
3.從每一試塊的16個回彈值中分別剔除3個最大值和3個最小值，以余下的10個回彈值的平均值（計算精確至0.1）作為該試塊的平均回彈值Rm；
4.將試塊加荷直至破壞，計算試塊的抗壓強度值cu（MPa），精確至0.1MPa；
5.按本規程第4.3節的規定在破壞后的試塊邊緣測量該試塊的平均碳化深度值。
E.0.4 地區和專用測強曲線的計算應符合下列規定：
1.地區和專用測強曲線的回歸方程式，應按每一試件測得的Rm、dm和cu，采用最小二乘法原理計算；
2.回歸方程宜采用以下函數關系式：
（E.0.4-1）
3.用下列計算回歸方程式的強度平均相對誤差δ的強度相對標準差er，且當δ和er均符合本規程第6.3.1條規定時，可報請上級主管部門審批：
（E.0.4-2）
（E.0.4-3）
式中：δ——回歸方程式的強度平均相對誤差（％），精確至0.1；
er——回歸方程式的強度相對標準差（％），精確至0.1；
cu，i——由第i個試塊抗壓試驗得出的混凝土抗壓強度值（MPa），精確至0.1MPa；
——由同一試塊的平均回彈值Rm及平均碳化深度值dm按回歸方程式算出的混凝土的強度換算值（MPa），精確至0.1MPa；
n——制定回歸方程式的試件數。
附錄F 回彈法檢測混凝土抗壓強度報告
附錄F回彈法檢測混凝土抗壓強度報告
表F回彈法檢測混凝土抗壓強度報告
編號( )第________號 第________頁 共________頁
委托單位________________________ 施工單位_______________________________
工程名稱________________________ 混凝土類型____________________________
強度等級________________________ 澆筑日期_______________________________
檢測原因________________________ 檢測依據_______________________________
環境溫度________________________ 檢測日期_______________________________
回彈儀型號________________________回彈儀檢定證號______________________________
檢測結果
構件 |
測區混凝土抗壓強度換算值（MPa） |
構件現齡期混凝土強度推定值（MPa） |
備注 |
|||
名稱 |
編號 |
平均值 |
標準差 |
最小值 |
||
（有需要說明的問題或表格不夠請續頁）
批準：________________________________審核：________________________________
主檢____________上崗證書號____________主檢____________上崗證號書____________
報告日期__________年__________月_________日
