（免費下載）JGJ/T 265-2012 輕型木桁架技術規范
1 總則
1.0.1 為在輕型木桁架的應用中貫徹執行國家的技術經濟政策，做到技術先進、安全適用、經濟合理，確保質量，制定本規范。
1.0.2 本規范適用于在建筑工程中采用金屬齒板進行節點連接的輕型木桁架及相關結構體系的設計、制作、安裝和維護管理。
1.0.3 輕型木桁架的設計、制作、安裝和維護管理，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 材料
4 基本設計規定
5 構件與連接設計
6 輕型木桁架設計
7 防護
8 制作與安裝
9 維護管理
附錄A 齒板試驗要點及強度設計值的確定
附錄B 輕型木桁架常用形式

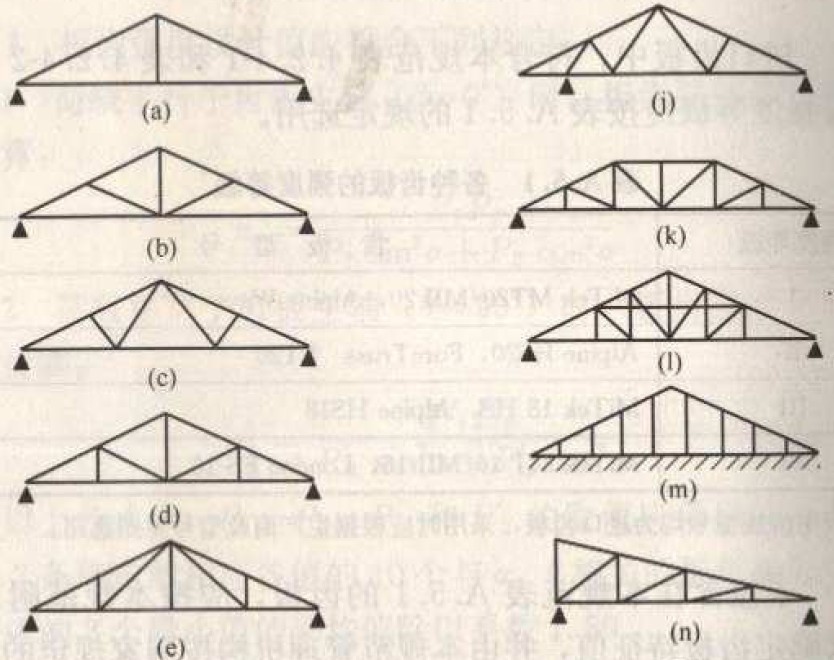

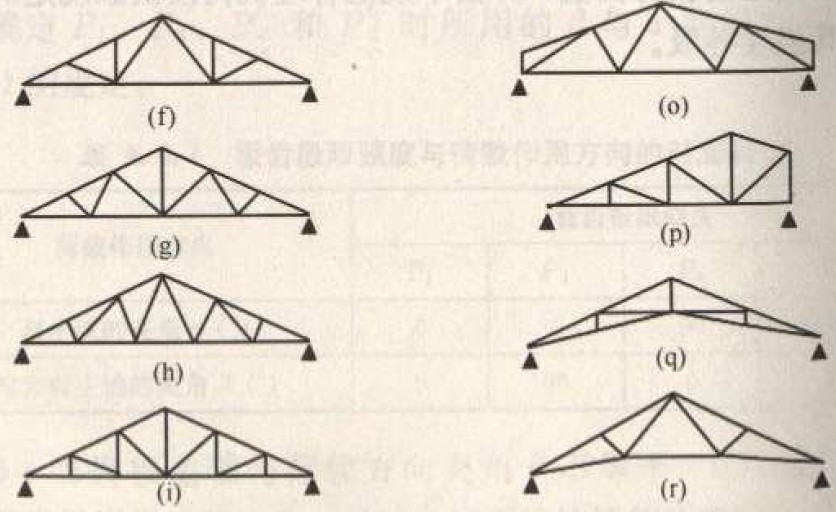

B.0.1 輕型木桁架常用形式見圖B.0.1所示。
圖B.0.1 輕型木桁架常用形式示意圖

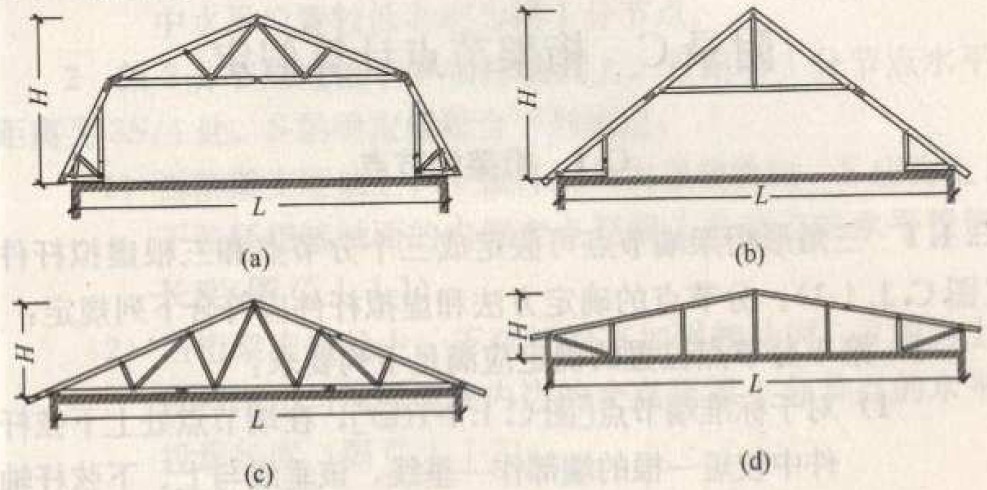

B.0.2 對于支撐在鋼筋混凝土屋面板上的木桁架常用形式見圖B.0.2所示。
圖B.0.2 支撐在屋面板上的輕型木桁架常用形式示意圖
附錄C 桁架節點計算假定
附錄D 釘板驗算規定
附錄E 桁架運輸與安裝規定

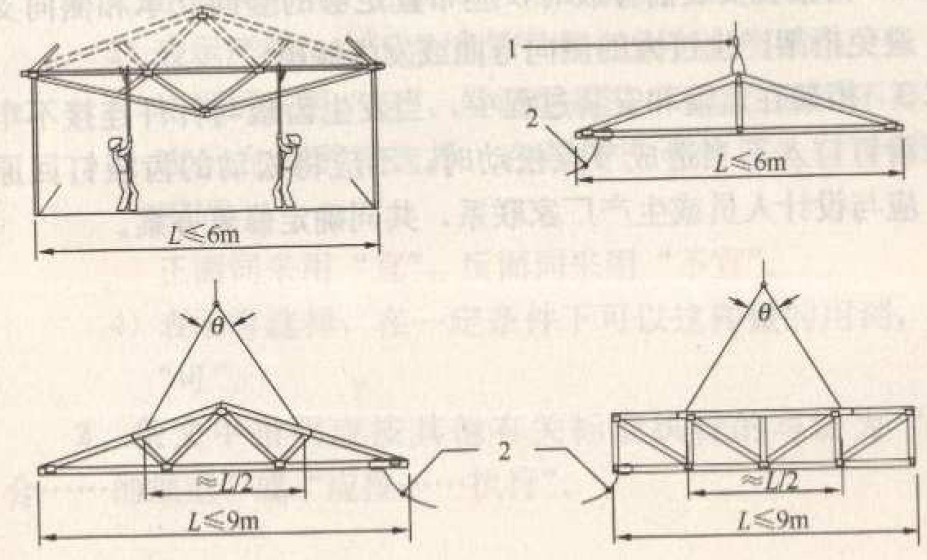

E.0.1 單榀輕型木桁架起吊與運輸時，應按下列規定進行(圖E.0.1)：
1 當桁架跨度為L≤6m時，可采用單點起吊，或采用人工搬運；
圖E.0.1 桁架的運輸與安裝
1－單點吊；2－導向線；3－分配梁；4－起吊梁
2 當桁架跨度為6m＜L≤9m時，桁架可采用兩點起吊，起吊點之間距離應為L/2；

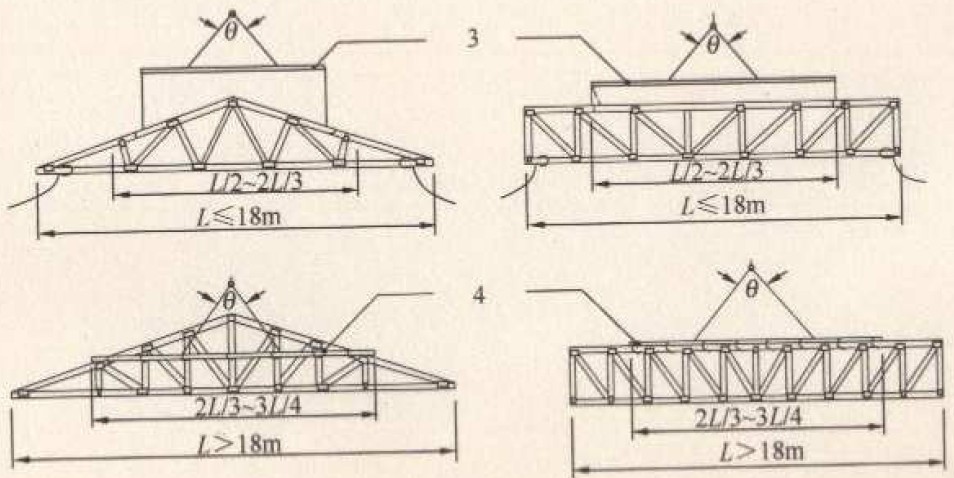

3 當桁架跨度為9m＜L≤18m時，桁架可采用長度為L/2～2L/3的分配梁起吊；
4 當桁架跨度為L＞18m時，桁架可采用長度為2L/3～3L/4的起吊梁起吊；
5 當采用吊運方式搬運或安裝桁架時，應設置導向線。
E.0.2 桁架在安裝前存放時，應布置足夠的豎向支承和側向支撐，避免桁架產生過大的側向彎曲或發生傾覆。
E.0.3 桁架在運輸和安裝過程中，當發生齒板與桿件連接不牢或板齒釘釘入不當造成節點松動時，不應將松動的齒板釘回原位，應與設計人員或生產廠家聯系，共同確定修復方案。
