（免費下載）JGJ 195-2010 液壓爬升模板工程技術規程
1 總 則
1.0.1 為使混凝土結構工程采用液壓爬升模板施工做到技術先進、經濟合理、確保安全和質量，制定本規程。
1.0.2 本規程適用于高層建筑剪力墻結構、框架結構核心筒、大型柱、橋墩、橋塔、高聳構筑物等現澆鋼筋混凝土結構工程的液壓爬升模板裝置的設計、制作、安裝與拆除、液壓爬升模板施工及驗收。
1.0.3 本規程規定了液壓爬升模板裝置的設計、制作、安裝與拆除、液壓爬升模板施工及驗收的基本技術要求，當本規程與國家法律、行政法規的規定相抵觸時，應按國家法律、行政法規的規定執行。
1.0.4 液壓爬升模板裝置的設計、制作、安裝與拆除、液壓爬升模板施工及驗收，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
Fk1——上操作平臺施工荷載標準值；
Fk2——下操作平臺施工荷載標準值；
Fk3——吊平臺施工荷載標準值；
Gk——爬模裝置自重荷載標準值；
K——安全系數；
S——荷載效應標準值；
Wk7——7級風力時風荷載標準值；
Wk9——9級風力時風荷載標準值；
μ——支承桿計算長度系數。
3 基本規定
3.0.1 采用液壓爬升模板進行施工必須編制爬模專項施工方案，進行爬模裝置設計與工作荷載計算；且必須對承載螺栓、支承桿和導軌主要受力部件分別按施工、爬升和停工三種工況進行強度、剛度及穩定性計算。
3.0.2 爬模應根據工程結構特點和施工因素，選擇不同的爬模裝置和承載體，滿足爬模施工程序和施工要求。
3.0.3 爬模裝置應由專業生產廠家設計、制作，應進行產品制作質量檢驗。出廠前應進行至少兩個機位的爬模裝置安裝試驗、爬升性能試驗和承載試驗，并提供試驗報告。
3.0.4 爬模裝置現場安裝后，應進行安裝質量檢驗。對液壓系統應進行加壓調試，檢查密封性。
3.0.5 爬模裝置脫模時，應保證混凝土表面及棱角不受損傷。
3.0.6 在爬模裝置爬升時，承載體受力處的混凝土強度必須大于10MPa，且必須滿足設計要求。
3.0.7 水平結構滯后施工時，施工單位應與設計單位共同確定施工程序及施工過程中保持結構穩定的安全技術措施。
4 爬模施工準備
5 爬模裝置設計
6 爬模裝置制作
7 爬模裝置安裝與拆除
8 爬模施工
9 安全規定
9.0.1 爬模施工應符合現行行業標準《建筑施工高處作業安全技術規范》JGJ 80的有關規定。
9.0.2 爬模工程必須編制安全專項施工方案，且必須經專家論證。
9.0.3 爬模裝置的安裝、操作、拆除應在專業廠家指導下進行，專業操作人員應進行爬模施工安全、技術培訓，合格后方可上崗操作。
9.0.4 爬模工程應設專職安全員，負責爬模施工的安全監控，并填寫安全檢查表。
9.0.5 操作平臺上應在顯著位置標明允許荷載值，設備、材料及人員等荷載應均勻分布，人員、物料不得超過允許荷載；爬模裝置爬升時不得堆放鋼筋等施工材料，非操作人員應撤離操作平臺。
9.0.6 爬模施工臨時用電線路架設及架體接地、避雷措施等應符合現行行業標準《施工現場臨時用電安全技術規范》JGJ 46的有關規定。
9.0.7 機械操作人員應按現行行業標準《建筑機械使用安全技術規程》JGJ 33的有關規定定期對機械、液壓設備等進行檢查、維修，確保使用安全。
9.0.8 操作平臺上應按消防要求設置滅火器，施工消防供水系統應隨爬模施工同步設置。在操作平臺上進行電、氣焊作業時應有防火措施和專人看護。
9.0.9 上、下操作平臺均應滿鋪腳手板，腳手板鋪設應符合現行行業標準《建筑施工扣件式鋼管腳手架安全技術規范》JGJ 130的有關規定；上架體、下架體全高范圍及下端平臺底部均應安裝防護欄及安全網；下操作平臺及下架體下端平臺與結構表面之間應設置翻板和兜網。
9.0.10 對后退進行清理的外墻模板應及時恢復停放在原合模位置，并應臨時拉結固定；架體爬升時，模板距結構表面不應大于300mm。
9.0.11 遇有六級以上強風、濃霧、雷電等惡劣天氣，停止爬模施工作業，并應采取可靠的加固措施。
9.0.12 操作平臺與地面之間應有可靠的通信聯絡。爬升和拆除過程中應分工明確、各負其責，應實行統一指揮、規范指令。爬升和拆除指令只能由爬?？傊笓]一人下達，操作人員發現有不安全問題，應及時處理、排除并立即向總指揮反饋信息。
9.0.13 爬升前爬?？傊笓]應告知平臺上所有操作人員，清除影響爬升的障礙物。
9.0.14 爬模操作平臺上應有專人指揮起重機械和布料機，防止吊運的料斗、鋼筋等碰撞爬模裝置或操作人員。
9.0.15 爬模裝置拆除時，參加拆除的人員必須系好安全帶并扣好保險鉤；每起吊一段模板或架體前，操作人員必須離開。
9.0.16 爬模施工現場必須有明顯的安全標志，爬模安裝、拆除時地面必須設圍欄和警戒標志，并派專人看守，嚴禁非操作人員入內。
10 爬模裝置維護與保養
10.0.1 爬升模板應做到每層清理、涂刷脫模劑，并對模板及相關部件進行檢查、校正、緊固和修理，對絲杠、滑輪、滑道等部件進行注油潤滑。
10.0.2 鋼筋綁扎及預埋件的埋設不得影響模板的就位及固定；起重機械吊運物件時嚴禁碰撞爬模裝置。
10.0.3 采用千斤頂?shù)呐滥Ｑb置，應確保支承桿的垂直、穩定和清潔，保證千斤頂、支承桿的正常工作。當支承桿上咬痕比較嚴重時，應更換新的支承桿。支承桿穿過樓板時，承載鑄鋼楔應采取保護措施，防止混凝土漿液堵塞倒齒縫隙。
10.0.4 導軌和導向桿應保持清潔，去除粘結物，并涂抹潤滑劑，保證導軌爬升順暢、導向滑輪滾動靈活。
10.0.5 液壓控制臺、油缸、千斤頂、油管、閥門等液壓系統應每月進行一次維護和保養，并做好記錄。
10.0.6 爬模裝置拆除和地面解體后，對模板、架體、提升架等部件應及時進行清理、涂刷防銹漆，對絲杠、滑輪、螺栓等清理后，應進行注油保護；所有拆除的大件應分類堆放、小件分類包裝，集中待運。
10.0.7 因惡劣天氣、故障等原因停工，復工前應進行全面檢查，并應維護爬模裝置和防護措施。
11 環保措施
11.0.1 模板宜選用鋼模板或優質木(或竹)膠合板和木工字梁模板，提高周轉使用次數，減少木材資源消耗和環境污染。
11.0.2 爬模裝置應做到模數化、標準化，可在多項工程使用，減少能源消耗。
11.0.3 混凝土施工時，應采用低噪聲環保型振搗器，以降低噪聲污染。
11.0.4 操作平臺上宜設置環保型廁所，并有專人負責清理，確保施工現場環境衛生。
11.0.5 清理施工垃圾時應使用容器吊運并及時清運，嚴禁凌空拋撒。
11.0.6 液壓系統宜采用耐腐蝕、防老化、具備優良密封性能的油管，防止漏油造成環境污染。
11.0.7 模板表面宜選用無污染、環保型脫模劑。
附錄A 爬模裝置設計荷載標準值
A.0.1 爬模裝置自重標準值(Gk)應根據設計圖紙確定。
A.0.2 上操作平臺施工荷載標準值(Fk1)應取4.0kN/m2，下操作平臺施工荷載標準值(Fk2)應取1.0kN/m2。
A.0.3 吊平臺施工荷載標準值(Fk3)應取1.0kN/m2(不參與荷載效應組合，僅用于縱向連系梁設計)。
A.0.4 風荷載標準值應按下式計算：
式中：βgz、μs、μz——應按《建筑結構荷載規范》GB 50009-2001表7.5.1、表7.3.1和表7.2.1取值；
υ0——應按表A.0.4的規定取值。

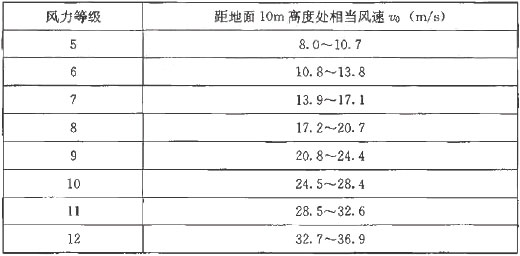

表A.0.4 風力等級
附錄B 承載螺栓承載力計算
B.0.1 承載螺栓的承載力應按下列公式計算：
式中：Nv、Nt——承載螺栓所承受的剪力和拉力；
——承載螺栓的受剪、受拉和受壓承載力設計值。
B.0.2 承載螺栓與混凝土接觸處的混凝土沖切承載力應按下列公式計算：
1)當承載螺栓固定在墻體預留孔內時：
F≤2.8(a＋h0)h0t (B.0.2-1)
2)當承載螺栓與錐形承載接頭連接時：
F≤2.8(d＋s－30)(s－30)t (B.0.2-2)
式中：F——承載螺栓所承受的軸力(N)；
d——預埋件錨固板邊長或直徑；
a——承載螺栓的墊板尺寸；
s——錐形承載接頭埋入長度；
h0——墻體的混凝土有效厚度；
t——混凝土軸心抗拉強度設計值(N/mm2)。
B.0.3 承載螺栓與混凝土接觸處的混凝土局部受壓承載力應按下式計算：
F≤2.0a2c(B.0.3)
式中：F——承載螺栓所承受的軸力(N)；
a——承載螺栓的墊板尺寸；
c——混凝土軸心抗壓強度設計值(N/mm2)。
附錄C 爬模工程垂直偏差測量記錄表
附錄C 爬模工程垂直偏差測量記錄表

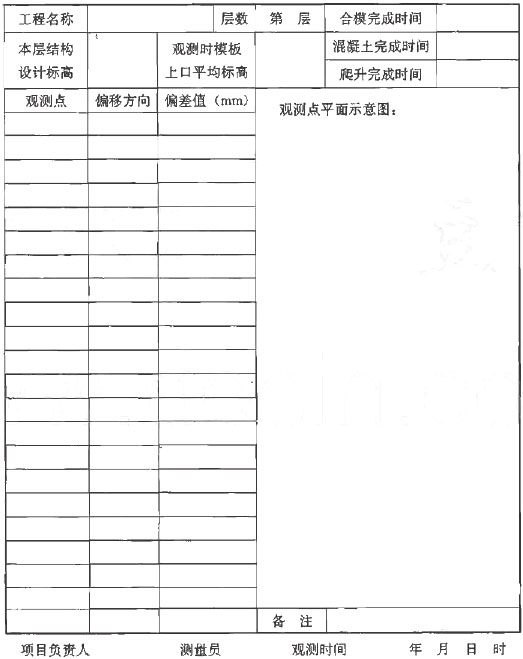

表C 爬模工程垂直偏差測量記錄表
附錄D 爬模工程安全檢查表
附錄D 爬模工程安全檢查表

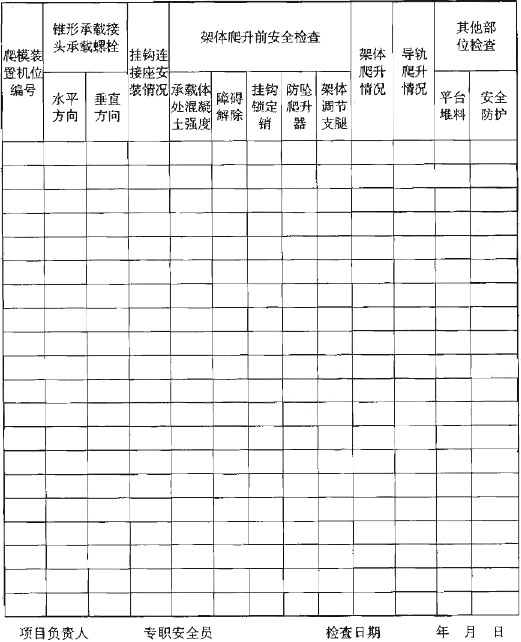

表D 工程層液壓爬升模板安全檢查表
