（免費下載）JGJ 209-2010 輕型鋼結構住宅技術規程
1 總 則
1.0.1 為應用輕型鋼結構住宅建筑技術做到安全適用、經濟合理、技術先進、確保質量，制定本規程。
1.0.2 本規程適用于以輕型鋼框架為結構體系，并配套有滿足功能要求的輕質墻體、輕質樓板和輕質屋面建筑系統，層數不超過6層的非抗震設防以及抗震設防烈度為6～8度的輕型鋼結構住宅的設計、施工及驗收。
1.0.3 輕型鋼結構住宅的設計、施工和驗收，除應符合本規程外，尚應符合現行國家有關標準的規定。
2 術語和符號
3 材 料
4 建筑設計
5 結構設計
6 鋼結構施工
7 輕質樓板和輕質墻體與屋面施工
8 驗收與使用
附錄A L形截面柱的承載力計算公式
A.0.1 L形截面柱（圖A.0.1）的強度應按下式公式計算：

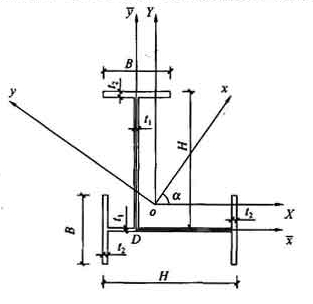

圖A.0.1 L形截面柱
式中：N——柱軸向力；
Mx、My——繞柱截面形心主坐標軸x、y的彎矩；
Vx、Vy——柱截面形心坐標軸x、y方向的剪力；
Bw——彎曲扭轉雙力矩，
Mz——扭矩，
——截面的扭轉角，以右手螺旋規律確定其正負號；
Sx、Sy——截面靜矩；
Ix、Iy——截面軸慣性矩；
Iw——翹曲常數，亦成為扇形矩或彎曲扭轉慣性矩，
Ik——扭轉常數，
Sw——扇形靜矩，
ws——扇形坐標；
ws，i、ws，i+1——橫截面中第i個板件兩端點i和i+1的扇形坐標；
bi、ti——第i個板件的寬度和厚度。
A.0.2 L形截面柱的軸心受壓穩定性應符合下式要求：
式中：
——L形截面柱軸心受壓的穩定系數，應根據L形截面柱的換算長細比λ按b類截面確定；
f——為材料設計強度。
A.0.3 L形截面柱（圖A.0.1）壓彎穩定性應符合下式要求：
式中：fy——材料屈服強度，
E——材料彈性模量；
G——材料剪變模量；
l——構件長度；
A——構件截面面積；
x0、y0——截面剪心坐標；
Wx、Wy——截面模量；
βx——L形截面關于x軸不對稱常數，當Mx作用下受壓區位于剪心同一側時，βx和Mx取正好，反之則取負號；
βy——L形截面關于y軸不對稱常數，當My作用下受壓區位于剪心同一側時，βy和My取正好，反之則取負號；
——分別為x、y軸的穩定系數，其值不大于1.0，且當穩定系數的值大于0.6時，應按現行國家標準《鋼結構設計規范》GB 50017的規定進行折減；
βtx、βty——等效彎矩系數，按現行國家標準《鋼結構設計規范》GB 50017的規定取值；
μx、μy——分別為x、y方向的計算長度系數，按表A.0.3取值。

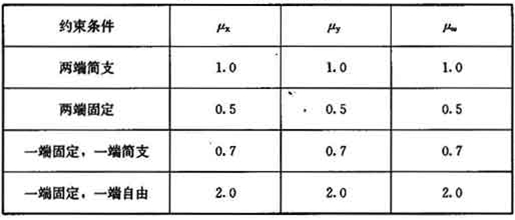

表A.0.3 計算長度系數
A.0.4 當L形截面柱采用圖A.0.1形式時，截面幾何性質按表A.0.4取值，換算長細比可按下列簡化式計算：
式中：λx、λy、λw——分別為x、y、z方向的柱長細比；
μw——z方向的計算長度系數，按表A.0.3取值。

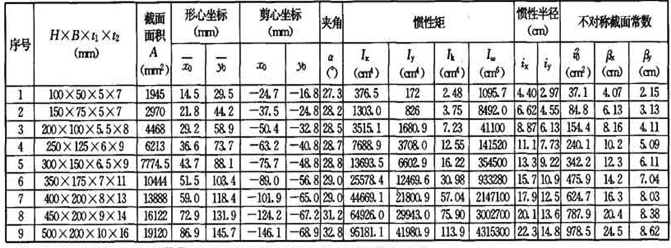

表A.0.4 圖A.0.1的L形截面幾何性質
注：表中形心坐標為工程系數坐標系xDy中的坐標值，而剪心坐標為形心主坐標系中的坐標值。
