（免費下載）JGJ/T 211-2010 建筑工程水泥-水玻璃雙液注漿技術規程
1 總 則
1.0.1 為規范建筑工程水泥—水玻璃雙液注漿技術要求，做到技術先進、經濟合理、安全適用、確保工程質量，制定本規程。
1.0.2 本規程適用于以水泥—水玻璃(C-S)為注漿漿液，實施軟弱地層加固、注漿堵水防滲等建筑工程雙液注漿的設計、施工和驗收。
1.0.3 建筑工程水泥—水玻璃雙液注漿設計、施工、驗收等，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
Cc——土的壓縮指數；
d——注漿管直徑；
dg——土顆粒相對密度(比重)；
e——土體的孔隙比；
e0——初始孔隙比；
e1——注漿后的孔隙比；
f——加壓系數；
h——地面至注漿段的深度；
H——地基覆蓋層厚度；
k——滲透系數；
l——注漿管長；
L——須加固段長度；
P0——壓縮臨塑荷載；
Pe——容許注漿壓力；
P1——地下水壓力；
R——漿液擴散半徑；
v——漿液流速；
wo——天然含水量；
wP——土的塑限含水量；
α——有效注漿系數；
θ——損失系數；
γ——土的重度；
γ1——漿液重度；
η——不完全充填系數；
λ——沿程阻力系數；
λ1——與地層性質有關的系數；
σt——土的抗拉強度。
3 基本規定
3.0.1 水泥—水玻璃雙液注漿前，應分析工程場地的巖土工程勘察、上部結構和基礎設計及施工等資料，調查鄰近建(構)筑物基礎、地下工程和管線分布等施工場地的環境情況，并宜取得結構或基礎隱患的評價分析報告。
3.0.2 對巖土的分類應符合現行國家標準《巖土工程勘察規范》GB 50021和《土的工程分類標準》GB 50145的規定。采用水泥—水玻璃雙液注漿設計和施工時，應取得巖土層的顆粒級配、含水量、密度、孔隙比、滲透性、強度、壓縮性、承載力等指標。當無試驗或經驗指標時，土的孔隙比和滲透系數可按表3.0.2取值。

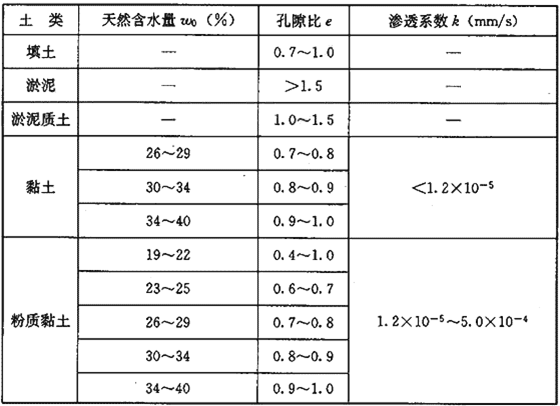

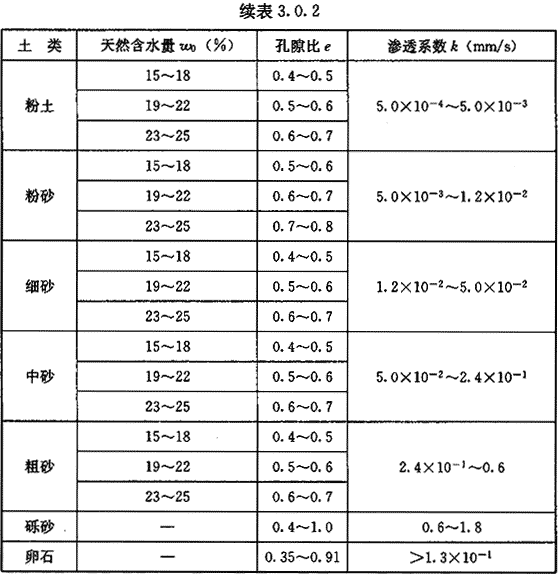

表3.0.2 土的孔隙比和參透系數
3.0.3 水泥—水玻璃雙液注漿施工前，應通過試驗性施工確定鉆孔工藝、漿液配合比、注漿方法和工藝，并應符合下列規定：
1 水泥—水玻璃雙液注漿試驗孔的布置應選取具有代表性的地段。當?shù)刭|(zhì)條件復雜時，對不同水文地質和工程地質特征的地段，均宜設置試驗孔。
2 注漿試驗孔深度應大于設計孔深1.0m，全孔取芯，并應詳細記錄地層分層情況和地層特性。
3 試驗時，雙液注漿應采用孔口封閉、自下而上的上行式孔內阻塞注漿；當注漿地層深度較深、地質條件復雜時，可采取自上而下的下行式注漿。注漿時，應由低壓、較大注入量開始，至終壓、較小注入量結束，且注漿終壓應不小于設計壓力。
4 當在軟弱地層進行水泥—水玻璃雙液注漿加固試驗時，宜采用標準貫入進行檢驗。當在土層中進行堵水防滲注漿試驗時，宜采用鉆孔取芯結合注水試驗進行檢驗；當在巖層中進行堵水防滲注漿試驗時，宜采用鉆孔取芯結合壓水試驗進行檢驗。
5 應及時整理、分析試驗資料，優化工藝參數，確定不同水文地質特征地段的注漿材料、配合比、施工工藝等。
3.0.4 在炎熱季節進行水泥—水玻璃雙液注漿施工時，應采取防曬和降溫措施；在寒冷季節進行水泥—水玻璃雙液注漿時施工時，機房和注漿管路應采取防凍措施。
4 原 材 料
4.0.1 水泥—水玻璃漿液應采用普通硅酸鹽水泥配制。普通硅酸鹽水泥的性能應符合現行國家標準《通用硅酸鹽水泥》GB 175的規定。
4.0.2 配制水泥—水玻璃漿液所采用的水玻璃模數應在2.4～3.2之間，其濃度不應小于40
。
4.0.3 配制水泥—水玻璃漿液所采用的拌合用水應符合現行行業標準《混凝土用水標準》JGJ 63的有關規定。
4.0.4 配制水泥—水玻璃漿液時，可根據工程的實際需要，摻加粉煤灰、膨潤土、礦渣微粉等摻合料及其他添加劑。
5 漿液的制備
5.0.1 水泥—水玻璃雙液注漿材料應按漿液配比進行計量，且水泥等固相材料宜采用質量(重量)稱量法進行計量，允許偏差應為±5％；水和添加劑可按體積進行計量，允許偏差應為±1％。
5.0.2 水泥漿應攪拌均勻，且攪拌時間不應小于3min，并應測量水泥漿液密度。
5.0.3 集中制備水泥漿時，宜制備水灰比為0.5的水泥漿，且輸送水泥漿的管道流速宜為1.4m／s～2.0m／s。注漿前，應根據水泥—水玻璃雙液注漿漿液設計配比對集中制備的水泥漿的水灰比進行調配。
5.0.4 水玻璃宜在使用前加水稀釋到20
～35
備用，并應確保攪拌均勻。
5.0.5 水泥—水玻璃雙液注漿漿液在使用前應過濾。漿液自制備至用完的時間不應超過其初凝時間，且不宜大于2h。
5.0.6 水泥—水玻璃雙液注漿漿液應保持在5℃～40℃之間；用熱水?dāng)嚢柚苽渌唷Ａщp液注漿漿液時，拌合水的溫度不得超過40℃。
6 施工機具
6.0.1 水泥—水玻璃雙液注漿應根據注漿的方法和目的，選用地質鉆機和其他成孔設備。
6.0.2 水泥—水玻璃雙液注漿用制漿設備應根據所攪拌漿液的類型、注漿泵的排量確定，并應滿足連續、均勻拌制的要求。制漿設備可選用攪拌機。
6.0.3 水泥—水玻璃雙液注漿宜采用專用雙液注漿泵，并應符合下列規定：
1 注漿泵的技術性能應與所注漿液的類型、濃度相適應；
2 注漿泵的額定工作壓力應大于1.5倍的設計最大注漿壓力；
3 注漿泵的排漿量應滿足最大注入率和雙液漿配比調整的要求。
6.0.4 水泥—水玻璃雙液注漿管路應使?jié){液流動暢通，并應能承受至少2倍的設計注漿壓力。注漿管可采用鉆桿、花管、雙重管等不同形式和規格的管材。
6. 0.5 注漿泵出口和注漿孔口處均應安裝壓力表，且其使用壓力應在壓力表最大標稱值的1／4～3／4之間。壓力表與管路之間應設置隔漿裝置。
6.0.6 水泥—水玻璃雙液注漿用止?jié){塞應與所采用的注漿方式、方法、注漿壓力及地質條件相適應，應有良好的膨脹和耐壓性能，在最大注漿壓力下應能可靠地封閉注漿孔段，并易于安裝和卸除。
6.0.7 水泥—水玻璃雙液注漿用混合器可設置在孔底或孔口。
7 軟弱地層注漿加固
8 注漿堵水防滲
9 竣工資料和工程驗收
附錄A 水泥—水玻璃雙液注漿施工及驗收表
附錄A 水泥—水玻璃雙液注漿施工及驗收表

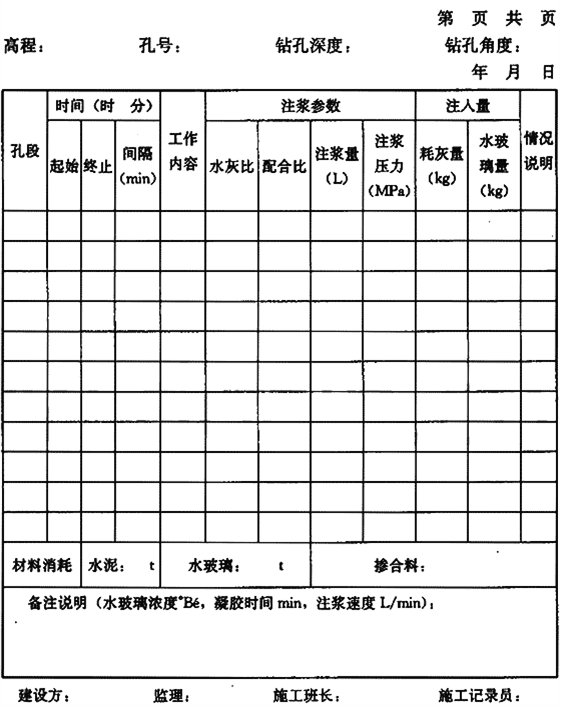

表A-1注漿施工記錄表

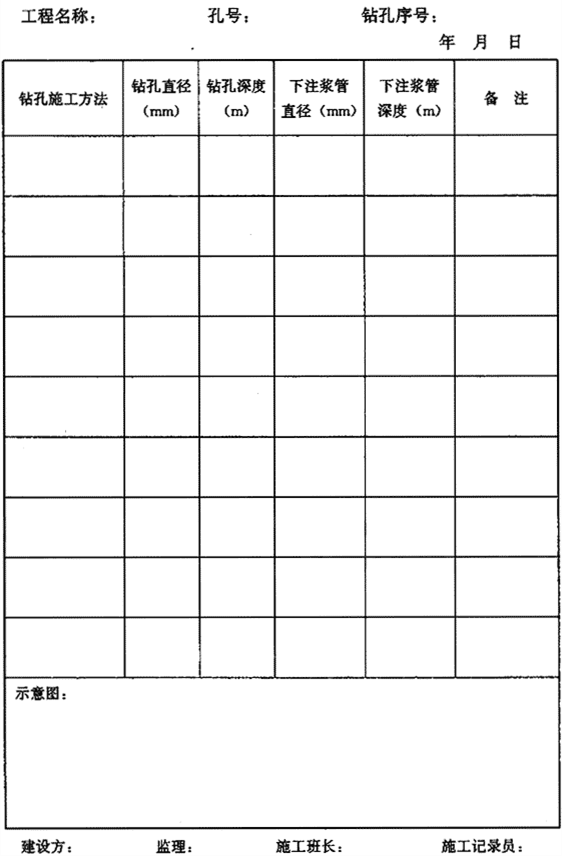

表A-2 鉆孔、注漿孔施工記錄表

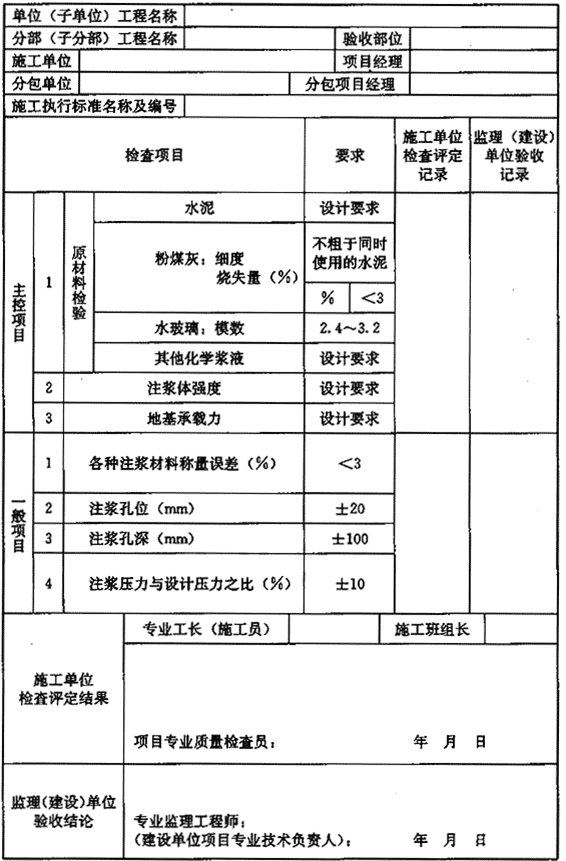

表A-3 軟弱地層加固注漿檢驗批質量驗收記錄表

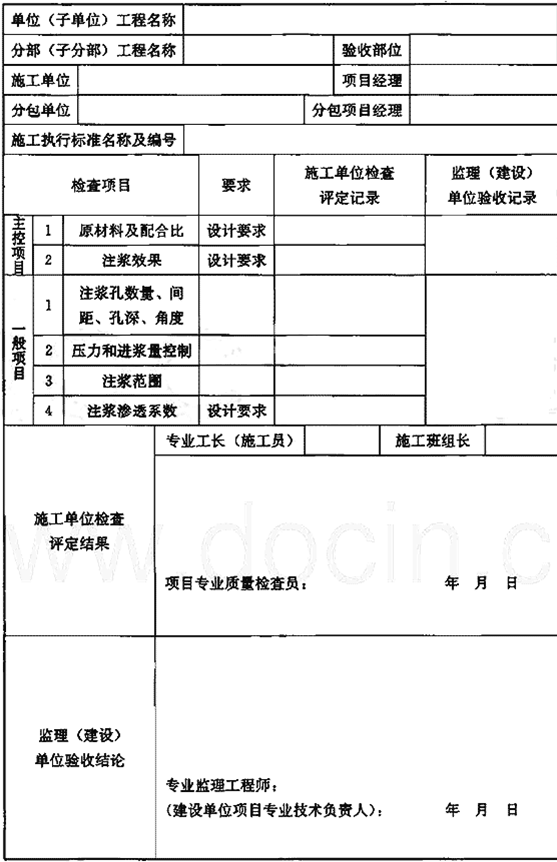

表A-4 堵水、防滲注漿檢驗批質量驗收記錄表
