（免費下載）JGJ/T 341-2014 泡沫混凝土應用技術規程
1 總 則
1.0.1 為規范泡沫混凝土的應用，做到技術先進、安全適用、經濟合理、確保質量，制定本規程。
1.0.2 本規程適用于建筑工程中泡沫混凝土的設計、施工及驗收。
1.0.3 泡沫混凝土的工程應用，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
B——水膠比；
b——墻長范圍內的洞口寬度；
H0——墻體的計算高度；
h——墻厚；
K——富余系數；
L——墻長；
mc——1m3泡沫混凝土的水泥用量；
mf——1m3泡沫混凝土的泡沫劑用量；
mm——1m3泡沫混凝土的摻合料用量；
ms——1m3泡沫混凝土的骨料用量；
mw——1m3泡沫混凝土的用水量；
my——物理發泡形成的泡沫液質量；
m1——量杯質量；
m2——量杯加泡沫混凝土料漿的總質量；
Sa——質量系數；
V1——由水泥、摻合料、骨料和水組成料漿總體積；
V2——物理發泡泡沫添加量；
β——物理發泡泡沫劑稀釋倍數；
[β]——允許高厚比；
η——校正系數；
μ1——非承重墻允許高厚比修正系數；
μ2——有門窗洞口墻允許高厚比修正系數；
ρd——泡沫混凝土設計干密度；
ρc——水泥密度；
ρcc——泡沫混凝土拌合物的實測濕密度；
ρco——按選定的配合比各組成材料計算的濕密度；
ρf——實測物理發泡泡沫劑的密度；
ρm——摻合料的密度；
ρs——骨料表觀密度；
ρw——水的密度。
3 泡沫混凝土性能
4 泡沫混凝土制備
5 設 計
6 施 工
7 質量檢驗與驗收
附錄A 泡沫混凝土抗凍試驗
A.0.1 本方法適用于測定泡沫混凝土試件在氣凍水融條件下的凍融循環次數表示的泡沫混凝土抗凍性能。
A.0.2 抗凍試驗所采用的試驗所采用的試件應符合下列規定：
1 試驗應采用尺寸為100mm×100mm×100mm的立方體試件；
2 抗凍試驗所需的試件組數應符合表A.0.2的規定，每組試件應由3塊組成。

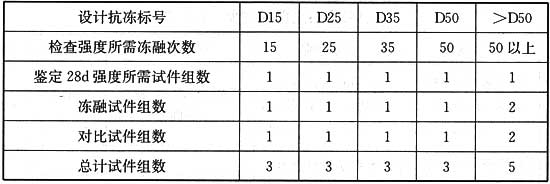

表A.0.2 抗凍試驗所需要的試件組數
A.0.3 泡沫混凝土抗凍試驗應具備下列儀器設備：
1 低溫箱或冷凍室：最低工作溫度應在—30℃以下；
2 恒溫水槽：水溫(20±5)℃；
3 托盤天平或磅秤：稱量2000g，感量1g；
4 電熱鼓風干燥箱：最高溫度應為200℃。
A.0.4 泡沫混凝土凍融應按下列步驟進行試驗：
1 將凍融試件放在電熱鼓風干燥箱內，在(60±5)℃下保溫24h，然后在80℃下烘干至恒質；
2 試件冷卻至室溫后，立即稱取質量，精確至1g，然后浸入水溫為(20±5)℃恒溫水槽中，水面應高出試件30mm，保持48h；
3 取出試件，用濕布抹去表面水分，放入預先降溫至—15℃以下的低溫箱或冷凍室中，試件之間間距不應小于20mm，當溫度降至—18℃時立即記錄時間；在(—20±2)℃下凍6h取出，放入水溫為(20±5)℃的恒溫水槽中，融化5h作為一次凍融循環，如此凍融循環至所需的凍融次數為止；
4 將達到凍融次數的試件，放入電熱鼓風干燥箱內，按本條第1款規定烘至恒質；
5 試件冷卻至室溫后，立即稱取質量，精確至1g；
6 每5次循環宜對凍融試件進行一次外觀檢查；當出現嚴重破壞時，應立即進行稱重；當一組試件的平均質量損失率超過5％，可停止其凍融循環試驗；
7 試件在達到本附錄表A.0.2規定的凍融循環次數后，試件應稱重并進行外觀檢查，當詳細記錄試件表面破損、裂縫及邊角缺損嚴重時，應先用高強石膏找平，然后應進行抗壓強度試驗，抗壓強度試驗應符合現行國家標準《蒸壓加氣混凝土性能試驗方法》GB／T 11969的相關規定；
8 當凍融循環因故中斷且試件處于冷凍狀態時，試件應繼續保持冷凍狀態，直至恢復凍融試驗為止，并應將故障原因及暫停時間在試驗結果中注明，當試件處在融化狀態下因故中斷時，中斷時間不應超過兩個凍融循環的時間，在整個試驗過程中，超過兩個凍融循環時間的中斷故障次數不得超過兩次；
9 當部分試件由于破壞失效或者停止試驗被取出時，應用空白試件填充空位；
10 對比時間應繼續保持原有的養護條件，直到完成凍融循環后，與凍融試驗的試件同時進行抗壓強度試驗。
A.0.5 當凍融循環出現下列三種情況之一時，應停止試驗：
1 已達到規定的循環次數；
2 抗壓強度損失率已達到25％；
3 質量損失率已達到5％。
A.0.6 試驗結果計算及其評定條件應符合下列規定：
1 質量損失率應按下式計算：
式中：Mm——質量損失率，精確至0.1％；
M0——凍融試件試驗前的干質量；
Ms——經凍融試驗后試件的干質量。
2 凍后試件的抗壓強度可按下式計算：
式中：f——試件的抗壓強度(MPa)，精確至0.001MPa；
F——最大破壞荷載(N)；
A——試件受壓面積(mm2)。
A.0.7 抗凍性按凍融試件的質量損失率平均值不應小于5％和抗壓強度平均值不應小于20％進行評定。
附錄B 新拌泡沫混凝土流動度試驗
B.0.1 新拌泡沫混凝土流動度的試驗應包括下列設備：
1 發泡裝置1套；
2 試驗用攪拌機1臺；
3 黃銅或其他硬質材料空心圓筒1個，內徑80mm，凈高80mm，內壁光滑；
4 光滑硬塑料板1塊，邊長400mm×400mm；
5 帶刻度的不銹鋼量杯2個，內徑108mm，凈高108mm，壁厚2mm，容積1L；
6 平口刀1把，刀長150mm；
7 深度游標卡尺1把，精度應為0.02mm；
8 秒表1塊。
B.0.2 試驗用料應取用10L新拌泡沫混凝土。
B.0.3 試樣可采用下列方法制?。?br/>1 現場取樣：在泵送管出口處制取；
2 室內取樣：在攪拌好的拌合物中制取。
B.0.4 流動性試驗應按下列步驟進行：
1 用水彩筆分別在量杯杯身外側標明量杯1、量杯2；
2 應清洗并擦干儀器設備；
3 應將空心圓筒垂直豎于光滑硬質塑料板中間；
4 用量杯1接取試樣，并應將試樣倒入量杯2中；
5 應慢慢地將量杯2中的試樣倒入空心圓筒，并用平口刀輕敲空心圓筒外側，使試樣充滿整個空心圓筒；
6 用平口刀慢慢地沿空心圓筒的端口平面刮平試樣；
7 應慢慢地將空心圓筒垂直向上提起，并應使試樣自然塌落；
8 靜置1min后，應采用深度游標卡尺測得塌落體最大水平直徑，即為試樣的流動度；
9 應重復第2款至第8款的試驗步驟，并應取3次試驗結果的算術平均值為新拌泡沫混凝土的流動度。
附錄C 泡沫混凝土濕密度試驗
C.0.1 泡沫混凝土濕密度試驗應包括下列儀器設備：
1 發泡裝置1套；
2 試驗用攪拌機1臺；
3 電子秤1臺，最大量程應為2000g，精度應為1g；
4 塑料桶1個，容積15L；
5 帶刻度的不銹鋼量杯2個，內徑108mm，凈高108mm，壁厚2mm，容積1L；
6 平口刀1把，刀長150mm。
C.0.2 試驗用料應取用10L新拌泡沫混凝土。
C.0.3 試樣可采用下列方法制?。?br/>1 現場取樣：在泵送管出口處制??；
2 室內取樣：在攪拌好的拌合物中制取。
C.0.4 泡沫混凝土試驗應按下列步驟進行：
1 用水彩筆分別在量杯杯身外側標明量杯1、量杯2；
2 應準備好電子秤，并應將其水平放置；
3 將量杯1平放電子秤上，并應稱取其量杯1質量，m1；
4 用量杯2接取試樣，并應將試樣慢慢倒入量杯1中；
5 當試樣裝滿量杯1時，應用平口刀輕敲量杯1外壁，并應使試樣充滿整個量杯1中；
6 用平口刀慢慢地沿量杯1端口平面刮平試樣；
7 將裝滿試樣的量杯1平放于電子秤上，并應測得試樣加量杯1的質量m2；
8 泡沫混凝土濕密度應按下式計算：
式中：ρcc——泡沫混凝土濕密度(kg／m3)，精確至0.1kg／m3；
m1——量杯1質量，精確至0.1g；
m2——量杯加試樣的質量，精確至0.1g；
v1——量杯1體積(m3)，精確至0.1m3。
9 應重復第3款至第8款的試驗步驟，并應取3次試驗結果的算術平均值作為新拌泡沫混凝土的濕密度；
10 泡沫混凝土濕密度試驗應在每次取樣后5min內完成。
