（免費下載）JGJ/T 186-2009 逆作復合樁基技術規程
1 總則
1.0.1為了在逆作復合樁基的設計與施工中保證建筑物基礎的安全適用，做到技術先進，經濟合理，確保質量，保護環境，制定本規程。
1.0.2本規程適用于地基土為黏性土及中密、稍密的砂土的逆作復合樁基的設計、施工、檢測及驗收，也適用于既有建筑物的地基基礎加固；不適用于高靈敏性的黏性土。
1.0.3逆作復合樁基的設計與施工應綜合考慮工程地質與水文地質條件、上部結構類型、荷載特征、施工技術條件與環境、檢測條件等因素。
1.0.4本規程規定了逆作復合樁基的設計與施工的基本技術要求。當本規程與國家法律、行政法規的規定相抵觸時，應按國家法律、行政法規的規定執行。
1.0.5采用逆作復合樁基技術的工程除應符合本規程的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1 逆作復合樁基設計前，應完成下列工作：
1 搜集詳細的巖土工程勘察資料、基礎及上部結構設計資料等；
2 根據工程要求確定采用逆作復合樁基的目的和技術經濟指標；
3 了解當?shù)氐氖┕l件、施工經驗和使用情況等；
4 調查鄰近建筑、地下工程和有關管線等情況，了解建筑場地的環境情況。
3.0.2 逆作復合樁基應符合建筑物對地基承載力和變形的要求。
3.0.3 本規程中的基樁應為受壓樁。
3.0.4 施工中應有專人負責質量控制和監測，并應做好施工記錄。施工結束后應按有關規定進行工程質量檢驗和驗收。
4 設計
5 施工
6 檢測與驗收
附錄A 逆作復合樁基沉降計算
A.0.1逆作復合樁基的沉降曲線（圖A.0.1-1），簡化計算沉降曲線(圖A.0.1-2)，沉降應按式(A.0.1)計算：
s＝s1－s2＋s3＋s4(A.0.1)

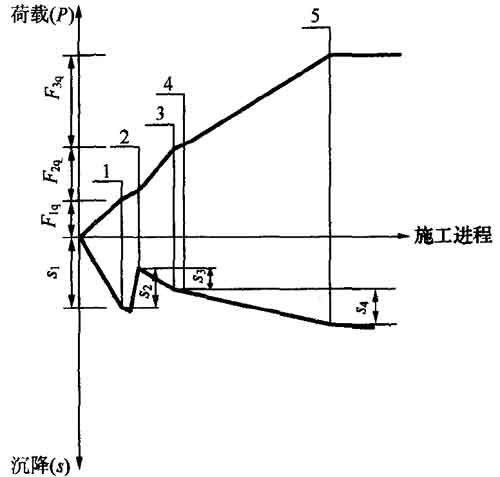

圖A.0.1-1P-s 曲線圖
1-壓樁開始；2-壓樁結束；3-封樁開始；4-封樁結束；5-結構封頂
式中s1——壓樁前淺基礎的沉降；
s2——基礎上抬量；
s3——開始壓樁至封樁前的沉降；
s4——封樁后的沉降。
A.0.2淺基礎的固結沉降應按下式計算：

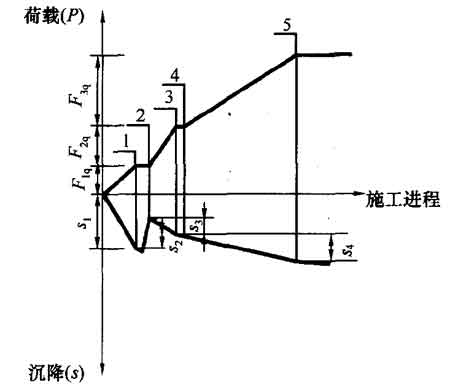

圖A.0.1-2簡化計算P-s曲線
1-壓樁開始；2-壓樁結束；3-封樁開始；
4-封樁結束；5-結構封頂
式中Ut1——壓樁前，在F1k荷載作用下基礎沉降的固結度，按本規程式（A.0.7-1）計算。
A.0.3基礎上抬量應按下式估算：
式中n——樁數；
Vp——單樁體積（m3）；
A——基礎總面積（m2）；
K1——體積變化系數，取0.7～0.95；
K2——施工影響系數，取0.55～0.8；
Kv——垂直位移系數，取0.33～0.4。
A.0.4壓樁后封樁前的基礎沉降應按下式計算：
式中Kps——復合地基剛度（kN/m），應按本規程式（A.0.7-5）計算；
sc1——壓樁前，在荷載F1k作用下承臺的最終沉降值；
Ut2——壓樁后封樁前，在F1k＋F2k荷載作用下基礎沉降的固結度，按本規程式（A.0.7-1）計算。
A.0.5封樁后基礎沉降應按下式計算：
式中F3q——封樁后，荷載效應準永久組合下，所增加的豎向力（kN）；
Kpr——封樁后，復合樁基的剛度（kN/m），應按本規程式（A.0.7-14）計算。
A.0.6總沉降量s應按下式計算：
式中s1——壓樁前淺基礎的沉降；
s2——基礎上抬量；
sc1——壓樁前，在荷載F1k作用下承臺最終沉降值；
Kr——承臺剛度（kN/m）；
Kps——復合地基剛度（kN/m）；
Kpr——復合樁基剛度（kN/m）；
Ut2——壓樁后封樁前，在F1k＋F2k荷載作用下基礎沉降的固結度；
F1k——壓樁前，荷載效應標準組合下，施工到N1層時作用于承臺頂面的豎向力（kN）；
F1k＋F2k——壓樁后封樁前，載荷效應標準組合下，施工到N2層時上部結構的總豎向力（kN）；
F3q——封樁后，荷載效應準永久組合下，所增加的豎向力（kN）；
A.0.7計算參數的取值應符合下列規定：
1承臺下地基土固結沉降中固結度的計算應按Terzaghi一維固結理論，并應按照下列公式計算：
式中Uti——ti時刻上的固結度（i＝１，２）；
t——時間；
Tv——時間因子；
kv——豎向滲透系數（m/s）；
Es——土的壓縮模量（kPa），采用地基土在自重應力至自重應力加附加壓力作用時的壓縮模量；
γw——水的重度（kN/m3）；
H0——壓縮土層的最遠排水距離。
2承臺剛度應按以下公式計算：
式中Kr——承臺剛度（kN/m）；
E0——土體的變形模量（kPa），取地基變形計算深度范圍內的加權平均值；
v——土體泊松比，黏土取0.25～0.35，砂土取0.2～0.25；
Pm——垂直壓力作用下的影響系數；
Bc——承臺寬度；
α——承臺長度與寬度之比。
3復合地基剛度應按下式計算：
式中Kps——復合地基剛度（kN/m）；
zn——淺基礎階段地基沉降計算深度，應符合現行國家標準《建筑地基基礎設計規范》GB50007的有關規定。
4單樁剛度應按下列公式計算：
式中kp——單樁剛度（kN/m）；
β——樁端土與樁端以下土的剪變模量比；
G1——樁端土的剪變模量（kPa）；
Gb——樁端以下土體的剪變模量（kPa）；
ω——樁身平均剪變模量與樁端土剪變模量比；
G1/2——樁身平均剪變模量，對于均質土取1；
λ'——樁土剛度比；
Ep——樁身彈性模量(kPa)；
r0——樁半徑；
——修正系數；
v——土體泊松比；
u1——樁身的壓縮變形系數；
5群樁剛度應按下式計算：
式中Kp——群樁剛度(kN/m)；
n——樁數；
ω——與場地有關的系數，對黏性土可取0.5，砂質土可取0.3～0.4。
6復合樁基剛度按下列公式計算：
式中Kpr——復合樁基剛度（kN/m）；
rm——單樁位移影響范圍，在該范圍以外認為由樁體引起的沉降為0；
rp——單樁等效半徑；
v——土體泊松比；
l——樁身長度；
rr——承臺的等效半徑；
Lc——承臺的長度；
Bc——承臺的寬度。
附錄B 逆作復合樁基驗收表格
附錄B逆作復合樁基驗收表格

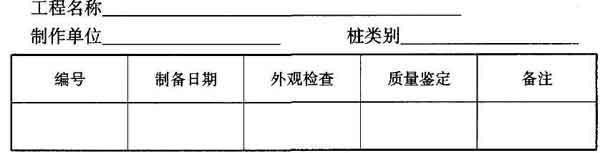

表B-1預制樁檢查記錄

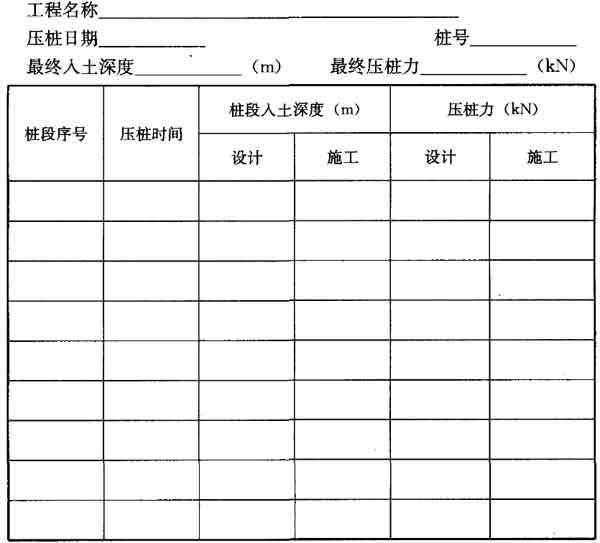

表B-2逆作復合樁基壓樁施工記錄

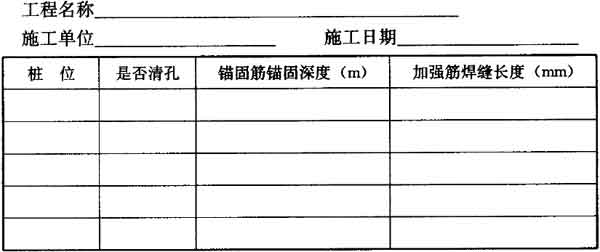

表B-3隱蔽工程驗收記錄
