（免費下載）JGJ 130-2011 建筑施工扣件式鋼管腳手架安全技術規范
1 總則
1.0.1 為在扣件式鋼管腳手架設計與施工中貫徹執行國家安全生產的方針政策，確保施工人員安全，做到技術先進、經濟合理、安全適用，制定本規范。
1.0.2 本規范適用于房屋建筑工程和市政工程等施工用落地式單、雙排扣件式鋼管腳手架、滿堂扣件式鋼管腳手架、型鋼懸挑扣件式鋼管腳手架、滿堂扣件式鋼管支撐架的設計、施工及驗收。
1.0.3 扣件式鋼管腳手架施工前，應按本規范的規定對其結構構件與立桿地基承載力進行設計計算，并應編制專項施工方案。
1.0.4 扣件式鋼管腳手架的設計、施工及驗收，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 構配件
4 荷載
5 設計計算
6 構造要求
7 施工
8 檢查與驗收
9 安全管理
9.0.1 扣件式鋼管腳手架安裝與拆除人員必須是經考核合格的專業架子工。架子工應持證上崗。
9.0.2 搭拆腳手架人員必須戴安全帽、系安全帶、穿防滑鞋。
9.0.3 腳手架的構配件質量與搭設質量，應按本規范第8章的規定進行檢查驗收，并應確認合格后使用。
9.0.4 鋼管上嚴禁打孔。
9.0.5 作業層上的施工荷載應符合設計要求，不得超載。不得將模板支架、纜風繩、泵送混凝土和砂漿的輸送管等固定在架體上；嚴禁懸掛起重設備，嚴禁拆除或移動架體上安全防護設施。
9.0.6 滿堂支撐架在使用過程中，應設有專人監護施工，當出現異常情況時，應立即停止施工，并應迅速撤離作業面上人員。應在采取確保安全的措施后，查明原因、做出判斷和處理。
9.0.7 滿堂支撐架頂部的實際荷載不得超過設計規定。
9.0.8 當有六級強風及以上風、濃霧、雨或雪天氣時應停止腳手架搭設與拆除作業。雨、雪后上架作業應有防滑措施，并應掃除積雪。
9.0.9 夜間不宜進行腳手架搭設與拆除作業。
9.0.10 腳手架的安全檢查與維護，應按本規范第8.2節的規定進行。
9.0.11 腳手板應鋪設牢靠、嚴實，并應用安全網雙層兜底。施工層以下每隔10米應用安全網封閉。
9.0.12 單、雙排腳手架、懸挑式腳手架沿架體外圍應用密目式安全網全封閉，密目式安全網宜設置在腳手架外立桿的內側，并應與架體綁扎牢固。
9.0.13 在腳手架使用期間，嚴禁拆除下列桿件：
1 主節點處的縱、橫向水平桿，縱、橫向掃地桿；
2 連墻件。
9.0.14 當在腳手架使用過程中開挖腳手架基礎下的設備基礎或管溝時，，必須對腳手架采取加固措施。
9.0.15 滿堂腳手架與滿堂支撐架在安裝過程中，應采取防傾覆的臨時固定措施。
9.0.16 臨街搭設腳手架時，外側應有防止墜物傷人的防護措施。
9.0.17 在腳手架上進行電、氣焊作業時，應有防火措施和專人看守。
9.0.18 工地臨時用電線路的架設及腳手架接地、避雷措施等，應按現行行業標準《施工現場臨時用電安全技術規范》JGJ 46的有關規定執行。
9.0.19 搭拆腳手架時，地面應設圍欄和警戒標志，并應派專人看守，嚴禁非操作人員入內。
附錄 A 計算用表
A.0.1 單、雙排腳手架立桿承受的每米結構自重標準值，可按表A.0.1的規定取用。

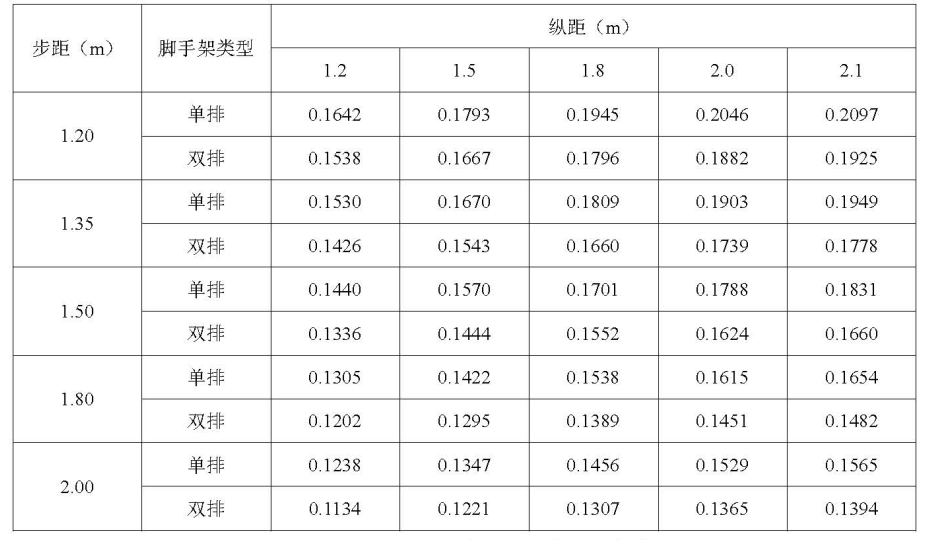

表 A.0.1 單、雙排腳手架立桿承受的每米結構自重標準值gk(kN／m)
注：Ф48.3×3.6鋼管，扣件自重按本規范附錄A表A.0.4采用。表內中間值可按線性插入計算。
A.0.2 滿堂腳手架立桿承受的每米結構自重標準值，宜按表A.0.2取用。

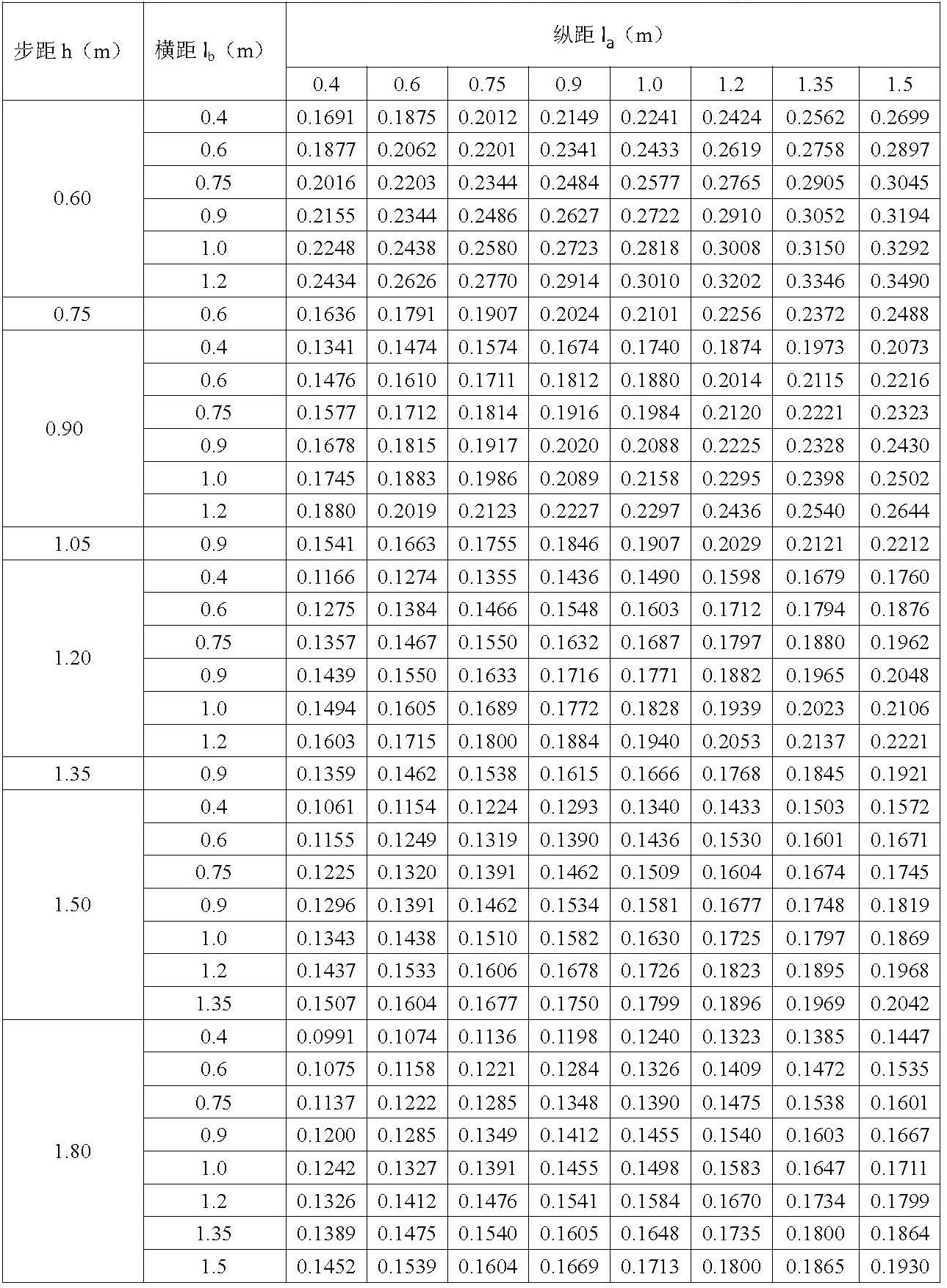

表A.0.2 滿堂腳手架立桿承受的每米結構自重標準值gk(kN／m)
注：同表A.0.1注
A.0.3 滿堂支撐架立桿承受的每米結構自重標準值，宜按表A.0.3取用。

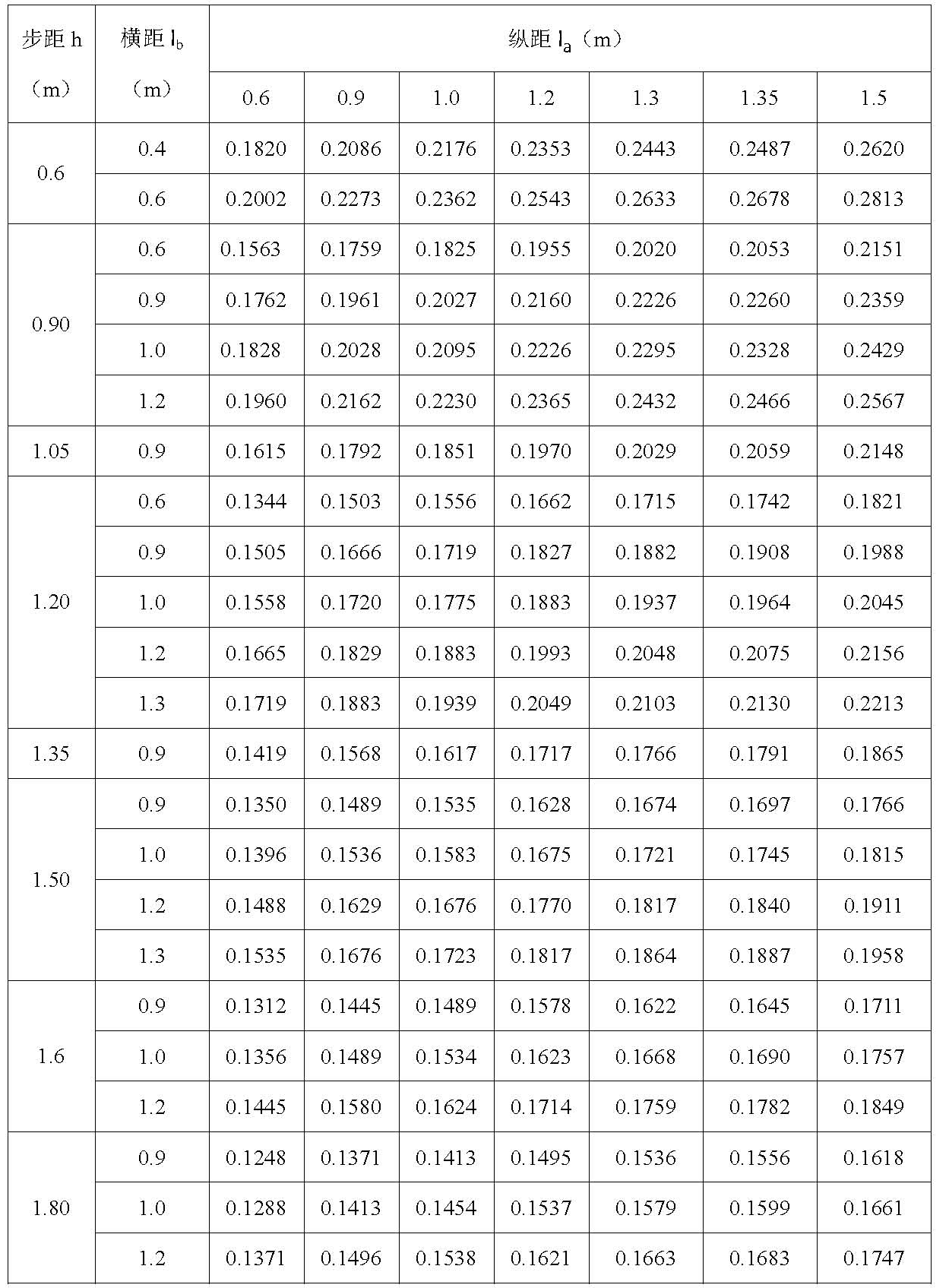

表A.0.3 滿堂支撐架立桿承受的每米結構自重標準值gk(kN／m)
注：同表A.0.1注
A.0.4 常用構配件與材料、人員的自重，可按表A.0.4取用。

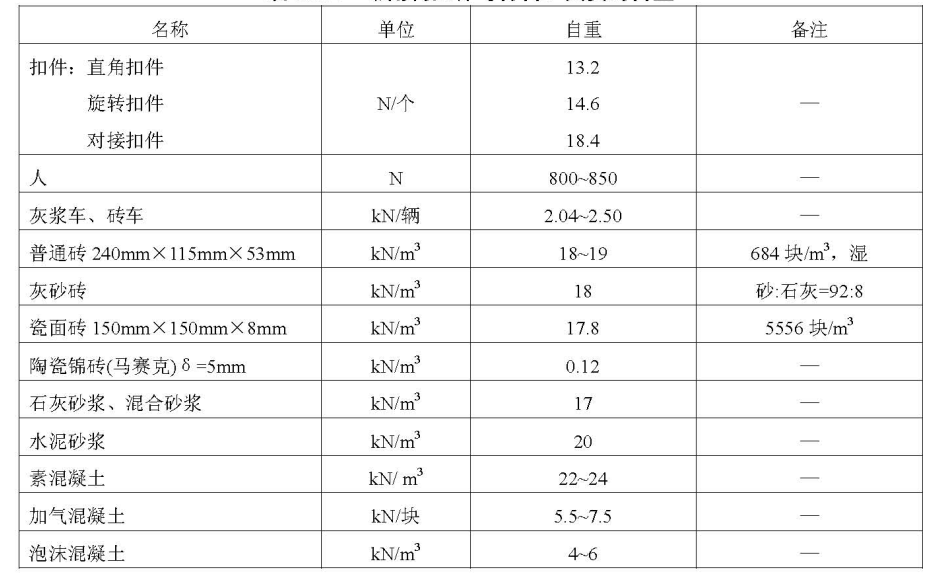

表A.0.4 常用構配件與材料、人員的自重
A.0.5 敞開式單排、雙排、滿堂腳手架與滿堂支撐架的擋風系數φ值，可按表A.0.5取用。

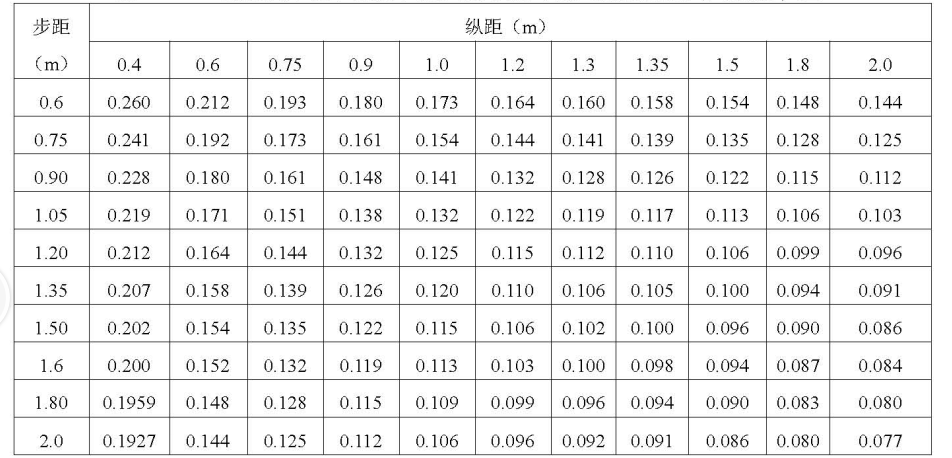

表A.0.5 敞開式單排、雙排、滿堂腳手架與滿堂支撐架的擋風系數φ值
注：1、Ф48.3×3.6鋼管。
A.0.6 軸心受壓構件的穩定系數φ(Q235鋼)應符合表A.0.6的規定。

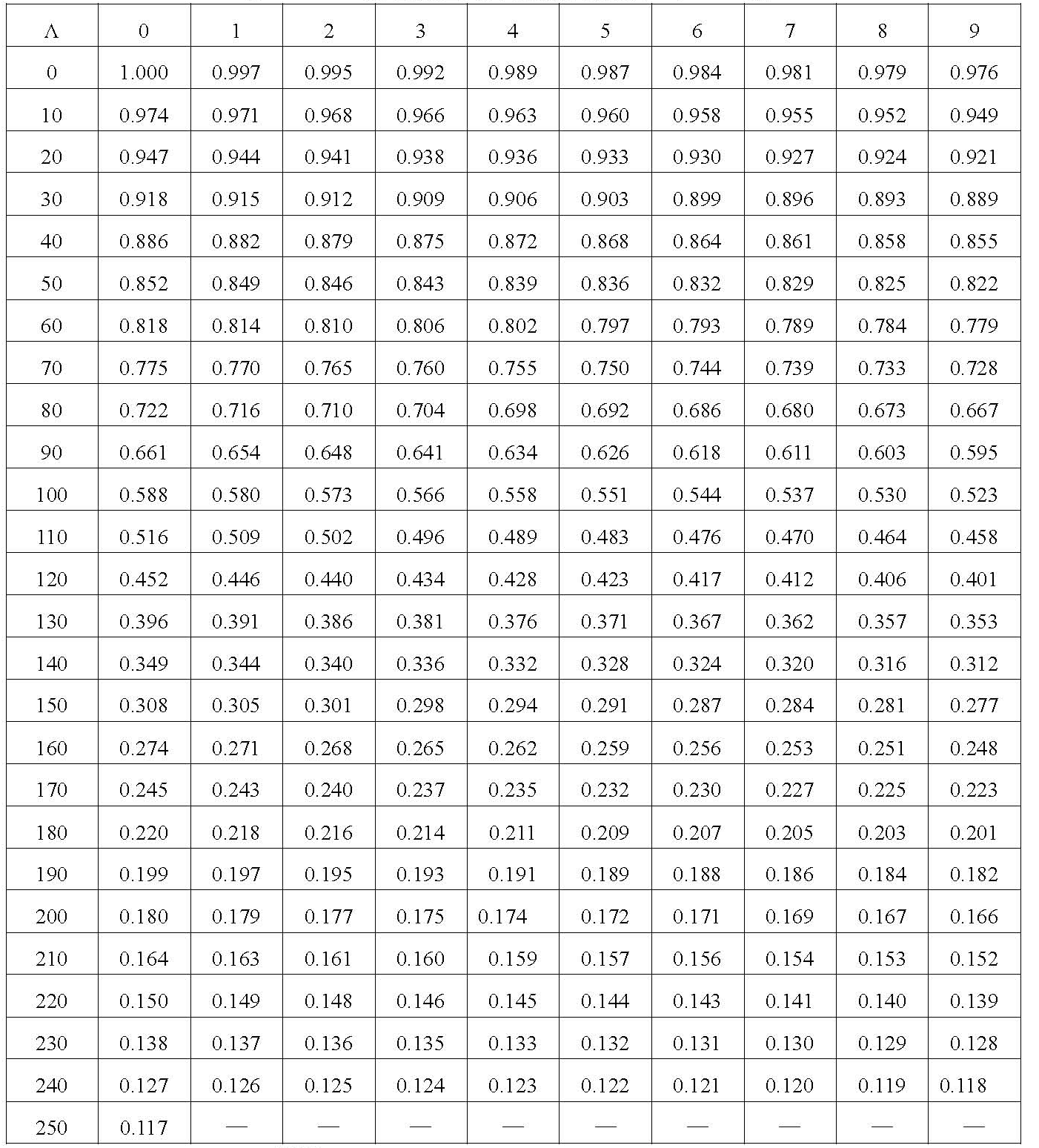

表 A.0.6 軸心受壓構件的穩定系數φ(Q235鋼)
注：當λ＞250時，Ф＝(7320)／λ2。
附錄 B 鋼管截面幾何特性
B.0.1 腳手架鋼管截面幾何特性應符合表B.0.1的規定。

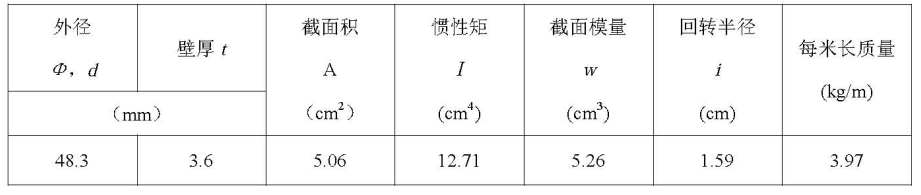

表B.0.1 鋼管截面幾何特性
附錄 C 滿堂腳手架與滿堂支撐架立桿計算長度系數μ
附錄 C 滿堂腳手架與滿堂支撐架立桿計算長度系數μ

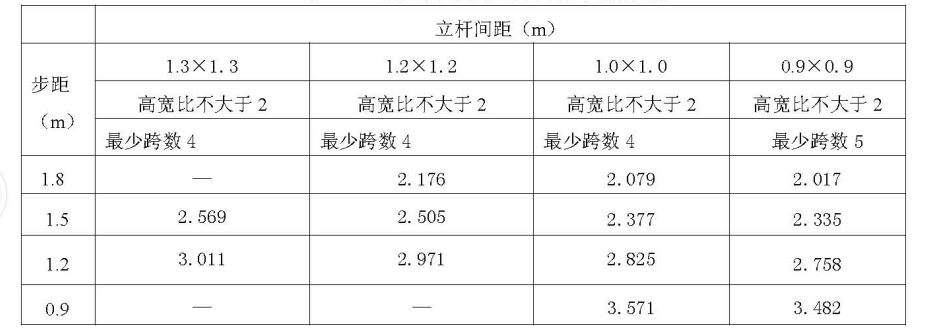

表C-1 滿堂腳手架立桿計算長度系數
注：1、步距兩級之間計算長度系數按線性插入值；
2、立桿間距兩級之間，縱向間距與橫向間距不同時，計算長度系數按較大間距對應的計算長度系數取值。立桿間距兩級之間值，計算長度系數取兩級對應的較大的μ值。要求高寬比相同。
3、高寬比超過表中規定時，應按本規范6.8.6條執行。

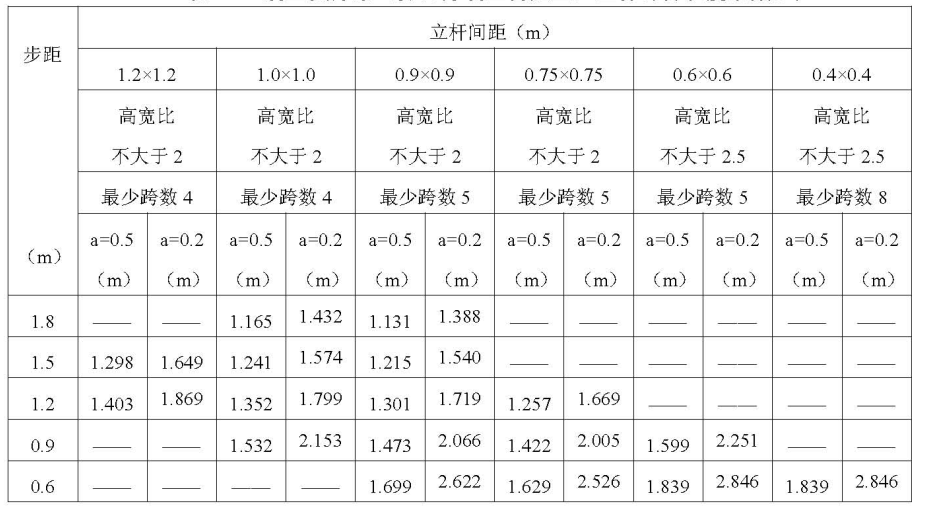

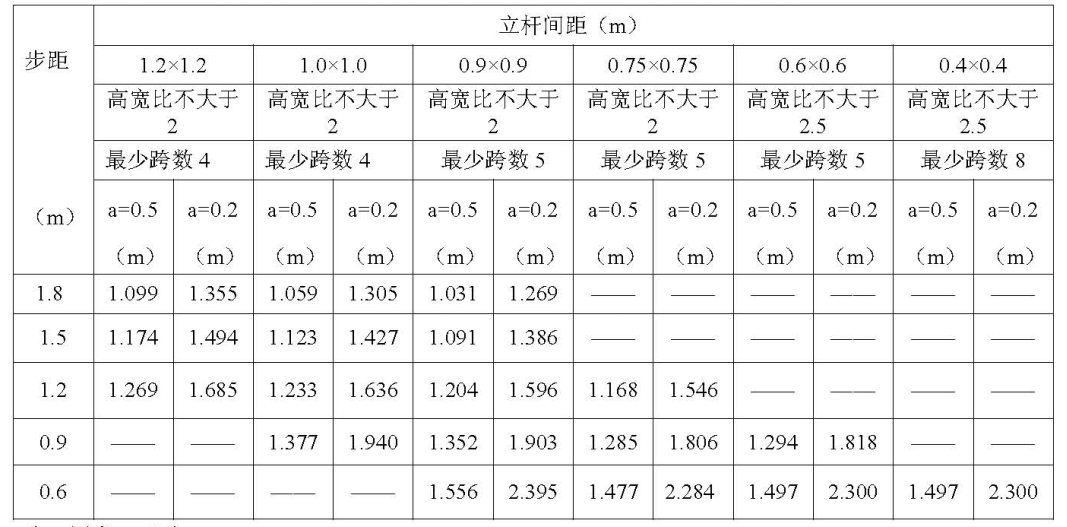

表C-2 滿堂支撐架(剪刀撐設置普通型)立桿計算長度系數μ1
注：1、同表C-1 1、2、注。
2、立桿間距0.9×0.6m計算長度系數，同立桿間距0.75×0.75m計算長度系數，高寬比不變，最小寬度4.2m。
3、高寬比超過表中規定時，應按本規范6.9.7條執行。
表C-3 滿堂支撐架(剪刀撐設置加強型)立桿計算長度系數μ1
注：同表C-2注。
表C-4 滿堂支撐架(剪刀撐設置普通型)立桿計算長度系數μ2
| 步距 | 立桿間距 | |||||
| 1.2×1.2 | 1.0×1.0 | 0.9×0.9 | 0.75×0.75 | 0.6×0.6 | 0.4×0.4 | |
| 高寬比不大于2 | 高寬比不大于2 | 高寬比不大于2 | 高寬比不大于2 | 高寬比不大于2.5 | 高寬比不大于2.5 | |
| 最小跨數4 | 最小跨數4 |
最小跨數5 | 最小跨數5 | 最小跨數5 | 最小跨數8 | |
| 1.8 | —— | 1.75 |
1.697 | —— | —— | —— |
| 1.5 | 2.089 | 1.993 | 1.951 | —— | —— | —— |
| 1.2 | 2.492 | 2.399 | 2.292 | 2.225 | —— | —— |
| 0.9 | —— | 3.109 | 2.985 | 2.896 | 3.251 | —— |
| 0.6 | —— | —— | 4.371 | 4.211 | 4.744 | 4.744 |
注：同表C-2注。

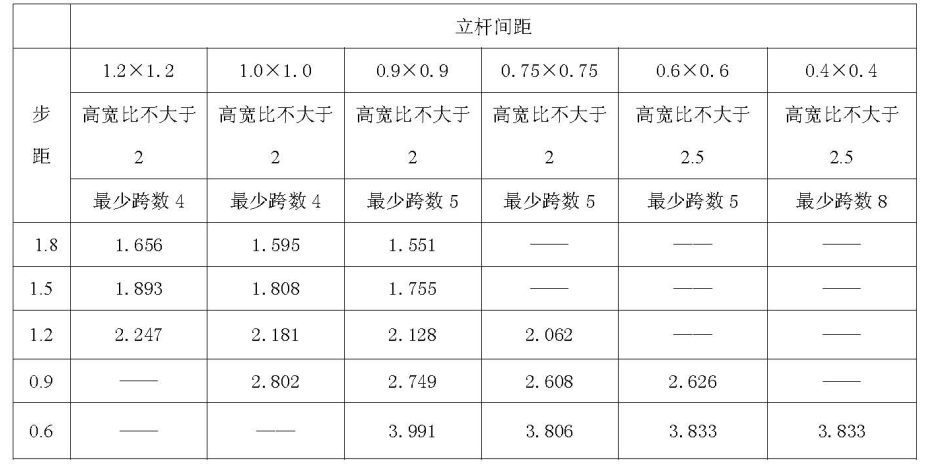

表C-5 滿堂支撐架(剪刀撐設置加強型)立桿計算長度系數μ2
注：同表C-2注。
附錄 D 構配件質量檢查表
附錄 D 構配件質量檢查表

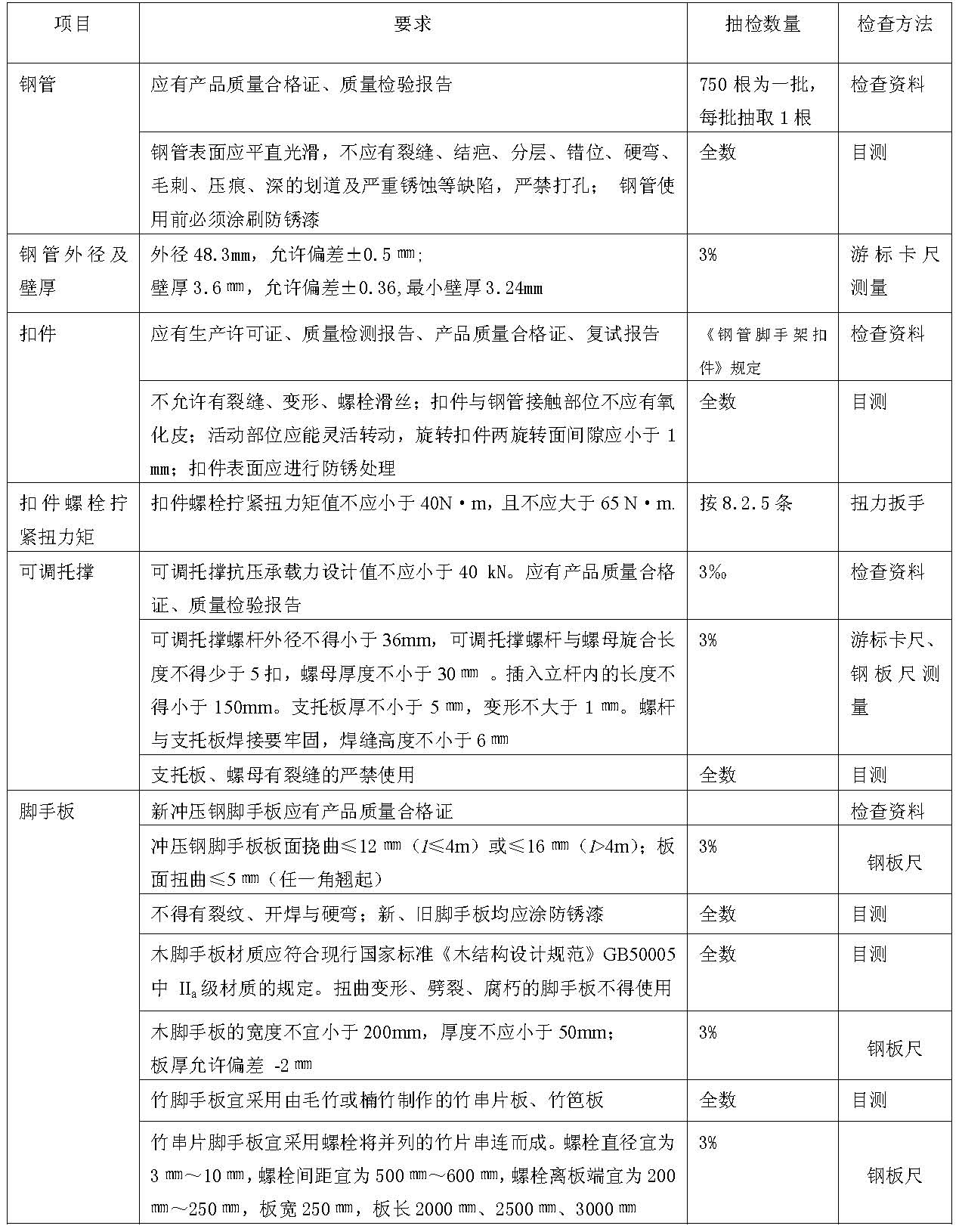

表D 構配件質量檢查表
