（免費下載）JGJ 110-2008 建筑工程飾面磚粘結強度檢驗標準 J 787-2008
1 總則
1.0.1 為統一建筑工程飾面磚粘結強度的檢驗方法，保證建筑工程飾面磚的粘結質量，制定本標準。
1.0.2 本標準適用于建筑工程外墻飾面磚粘結強度的檢驗。
1.0.3 建筑工程外墻飾面磚粘結強度的檢驗除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 標準塊 standard test block
按長、寬、厚的尺寸為 95 mm× 45 mm × (6～8)mm 或 40 mm × 40 mm ×(6～8) mm，用 45 號鋼或鉻鋼材料所制作的標準試件。
2.0.2 基體 base
作為建筑物的主體結構或圍護結構的混凝土墻體或砌體。
2.0.3 斷縫 joint
以標準塊的長、寬為基準，采用切割鋸，從飾面磚表面切割至基體表面的矩形縫或正方形縫。
2.0.4 粘結層 bonding coat
固定飾面磚的粘結材料層。
2.0.5 粘結力 cohesive force
飾面磚與粘結層界面、粘結層自身、粘結層與找平層界面、找平層自身、找平層與基體界面，在垂直于表面的拉力作用下斷開時的拉力值。
2.0.6 粘結強度 cohesive strength
飾面磚與粘結層界面、粘結層自身、粘結層與找平層界面、找平層自身、找平層與基體界面上單位面積上的粘結力。
3 基本規定
3.0.1 粘結強度檢測儀應每年至少檢定一次，發現異常時應隨時維修、檢定。
3.0.2 帶飾面磚的預制墻板進入施工現場后，應對飾面磚粘結強度進行復驗。
3.0.3 帶飾面磚的預制墻板應符合下列要求：
1 生產廠應提供含飾面磚粘結強度檢測結果的型式檢驗報告，飾面磚粘結強度檢測結果應符合本標準的規定。
2 復驗應以每 1000 m2 同類帶飾面磚的預制墻板為一個檢驗批，不足 1000 m2 應按 1000 m2 計，每批應取一組，每組應為 3 塊板，每塊板應制取 1 個試樣對飾面磚粘結強度進行檢驗。
3.0.4 現場粘貼外墻飾面磚應符合下列要求：
1 施工前應對飾面磚樣板件粘結強度進行檢驗。
2 監理單位應從粘貼外墻飾面磚的施工人員中隨機抽選一人，在每種類型的基層上應各粘貼至少 1 m2 飾面磚樣板件，每種類型的樣板件應各制取一組 3 個飾面磚粘結強度試樣。
3 應按飾面磚樣板件粘結強度合格后的粘結料配合比和施工工藝嚴格控制施工過程。
3.0.5 現場粘貼的外墻飾面磚工程完工后，應對飾面磚粘結強度進行檢驗。
3.0.6 現場粘貼飾面磚粘結強度檢驗應以每 1000 m2 同類墻體飾面磚為一個檢驗批，不足 1000 m2 應按 1000 m2 計，每批應取一組 3 個試樣，每相鄰的三個樓層應至少取一組試樣，試樣應隨機抽取，取樣間距不得小于 500 mm 。
3.0.7 采用水泥基膠粘劑粘貼外墻飾面磚時，可按膠粘劑使用說明書的規定時間或在粘貼外墻飾面磚 14 d 及以后進行飾面磚粘結強度檢驗。粘貼后 28 d 以內達不到標準或有爭議時，應以 28～60 d 內約定時間檢驗的粘結強度為準。
4 檢驗方法
4.0.1 檢測儀器、輔助工具及材料應符合下列要求：
1 采用的粘結強度檢測儀，應符合現行行業標準《數顯式粘結強度檢測儀》JG 3056 的規定。
2 鋼直尺的分度值應為 1 mm 。
3 應具備下列輔助工具及材料：
1)手持切割鋸，
2)膠粘劑，粘結強度宜大于 3.0 MPa ；
3)膠帶。
4.0.2 斷縫應符合下列要求：
1 斷縫應從飾面磚表面切割至混凝土墻體或砌體表面，深度應一致。對有加強處理措施的加氣混疑土、輕質砌塊、輕質墻板和外墻外保溫系統上粘貼的外墻飾面磚，在加強處理措施或保溫系統符合國家有關標準的要求，并有隱蔽工程驗收合格證明的前提下，可切割至加強抹面層表面。
2 試樣切割長度和寬度宜與標準塊相同，其中有兩道相鄰切割線應沿飾面磚邊縫切割。
4.0.3 標準塊粘貼應符合下列要求：
1 在粘貼標準塊前，應清除飾面磚表面污漬并保持干燥。當現場溫度低于 5℃ 時，標準塊宜預熱后再進行粘貼。
2 膠粘劑應按使用說明書規定的配比使用，應攪拌均勻、隨用隨配、涂布均勻，膠粘劑硬化前不得受水浸。

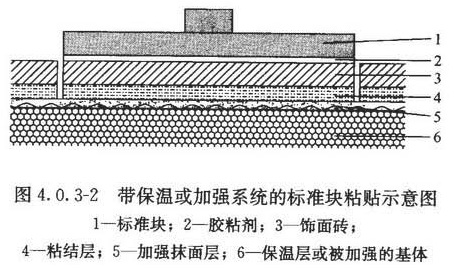

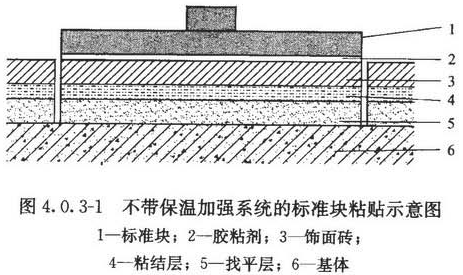

3 在飾面磚上粘貼標準塊可按圖 4.0.3 -1 和圖 4.0.3-2 進行，膠粘劑不應粘連相鄰飾面磚。
4 標準塊粘貼后應及時用膠帶固定。

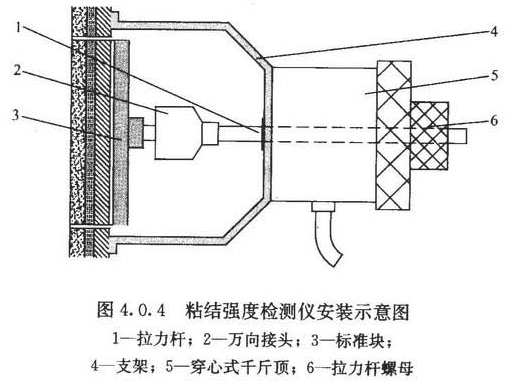

4.0.4 粘結強度檢測儀的安裝(圖 4.0.4 )和測試程序應符合下列要求：
1 檢測前在標準塊上應安裝帶有萬向接頭的拉力桿。
2 應安裝專用穿心式千斤頂，使拉力桿通過穿心千斤頂中心并與標準塊垂直。
3 調整千斤頂活塞時，應使活塞升出 2 mm 左右，并將數字顯示器調零，再擰緊拉力桿螺母。
4 檢測飾面磚粘結力時，勻速搖轉手柄升壓，直至飾面磚試樣斷開，并應按本標準附表 A 的格式記錄粘結強度檢測儀的數字顯示器峰值，該值即是粘結力值。
5檢測后降壓至千斤頂夏位，取下拉力桿螺母及拉桿。
4.0.5 飾面磚粘結力檢測完畢后，應按受力斷開的性質及本標準附錄 A 表 A.0.2 的格式確定斷開狀態，測量試樣斷開面每對切割邊的中部長度(精確到 1 mm )作為試樣斷面邊長，并應按本標準附錄 A 表 A.0.1 的格式記錄。當檢測結果為表 A.0.2 第 1、2 種斷開狀態且粘結強度小于標準平均值要求時，應分析原因并重新選點檢測。
4.0.6 標準塊處理應符合下列要求：
1 粘結力檢測完畢，應將標準塊表面膠粘劑清理干凈，用 50 號砂布摩擦標準塊粘貼面至出現光澤。
2 應將標準塊放置干燥處，再次使用前應將標準塊粘貼面的銹跡、油污清除。
5 粘結強度計算
5.0.1 試樣粘結強度應按下式計算
Ri＝(Xi/Si)×103 (5.0.1)
式中 Ri—— 第 i 個試樣粘結強度(MPa)，精確到 0.1 MPa ；
Xi—— 第 i 個試樣粘結力(kN)，精確到 0.01 kN ；
Si—— 第 i 個試樣斷面面積(mm2)，精確到 1 mm2 。
5.0.2 每組試樣平均粘結強度應按下式計算
(5.0.2)
式中 Rm—— 每組試樣平均粘結強度(MPa)，精確到 0.1 MPa
6 粘結強度檢驗評定
6.0.1 現場粘貼的同類飾面磚，當一組試樣均符合下列兩項指標要求時，其粘結強度應定為合格；當一組試樣均不符合下列兩項指標要求時，其粘結強度應定為不合格；當一組試樣只符合下列兩項指標的一項要求時，應在該組試樣原取樣區域內重新抽取兩組試樣檢驗，若檢驗結果仍有一項不符合下列指標要求時，則該組飾面磚粘結強度應定為不合格：1 每組試樣平均粘結強度不應小于 0.4 MPa ；
2 每組可有一個試樣的粘結強度小于 0.4 MPa ，但不應小于 0.3 MPa 。
6.0.2 帶飾面磚的預制墻板，當一組試樣均符合下列兩項指標要求時，其粘結強度應定為合格；當一組試樣均不符合下列兩項指標要求時，其粘結強度應定為不合格；當一組試樣只符合下列兩項指標的一項要求時，應在該組試樣原取樣區域內重新抽取兩組試樣檢驗，若檢驗結果仍有一項不符合下列指標要求時，則該組飾面磚粘結強度應定為不合格：
1 每組試樣平均粘結強度不應小于 0.6 MPa ；
2 每組可有一個試樣的粘結強度小于 0.6 MPa ，但不應小于 0.4 MPa 。
附錄A 飾面磚粘結強度檢測記錄和試件斷開狀態
A.0.1 飾面磚粘結強度檢測可采用表 A.0.1 的格式記錄。
表 A.0.1 飾面磚粘結強度檢測記錄表
| 委托單位 | 檢測日期 | |||||||
| 工程名稱 | 環境溫度 | |||||||
| 儀器及編號 | 膠粘劑 | |||||||
| 基體類型 | 飾面磚 粘結料 |
飾面磚 品種及牌號 |
||||||
| 試樣編號 | 齡期 |
斷面邊長 | 斷面面積(mm2 ) | 粘結力(kN) | 粘結強度(MPa) | 斷開狀態 | 抽樣部位 | 備注 |
審核： 記錄： 檢測：
A.0.2 飾面磚粘結強度試件斷開狀態應按表 A.0.2-1 和表 A.0.2-2 確定。

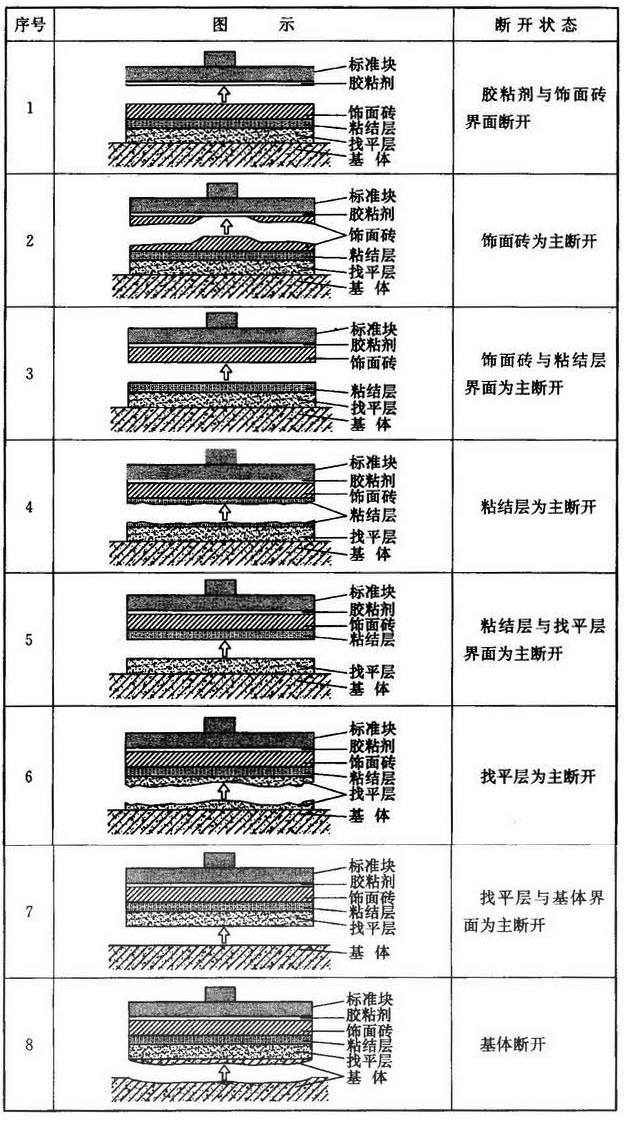

表 A.0.2-1 不帶保溫加強系統的飾面磚粘結強度試件斷開狀態表

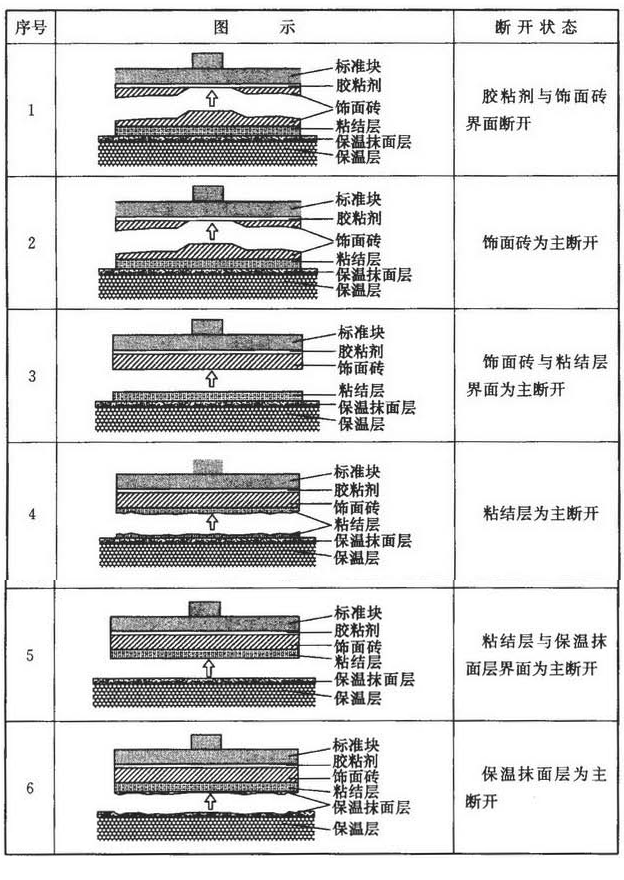

表 A.0.2-2 帶保溫系統的飾面磚粘結強度試件斷開狀態表
