（免費下載）JGJ/T 324-2014 建筑幕墻工程檢測方法標準
1 總 則
1.0.1 為統一建筑幕墻工程的檢測方法，提高檢測質量，使建筑幕墻工程的檢測做到方法可靠、技術適用、數據準確、評價正確，制定本標準。
1.0.2 本標準適用于新建和已竣工建筑幕墻工程的現場檢測和實驗室檢測。
1.0.3 建筑幕墻工程的檢測項目應根據受檢幕墻工程的不同階段和檢測目的確定，并應按幕墻結構形式、工程應用條件、施工質量可靠性、使用要求和檢測鑒定要求等選擇檢測方法。
1.0.4 建筑幕墻工程的檢測除應符合本標準外，尚應符合國家現行有關標準的規定。
2 基本規定
2.0.1 建筑幕墻工程的檢測類別可根據幕墻工程的不同階段按表2.0.1確定。當現場檢測和實驗室檢測均適用時，對于已經安裝的幕墻工程及其材料，宜進行現場檢測；對于未安裝的幕墻工程及其材料，宜進行實驗室檢測。

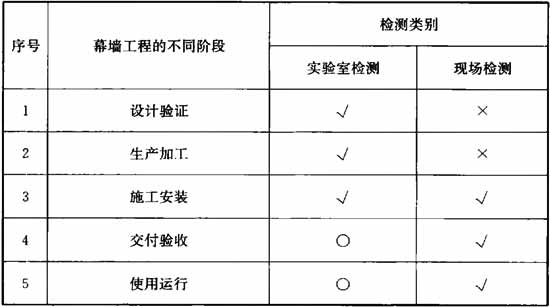

表2.0.1 幕墻工程不同階段適用的檢測類別
注：√——適用；×——不適用；○——現場可以取樣時適用。
2.0.2 建筑幕墻工程檢測宜按下列程序進行(圖2.0.2)：
1 檢測方接受委托方的委托，并明確檢測要求；
2 勘驗現場、查閱設計文件、制定檢測方案；
3 雙方確認檢測方案；
4 簽訂檢測合同；
5 開展現場檢測、實驗室檢測；
6 出具檢測報告。

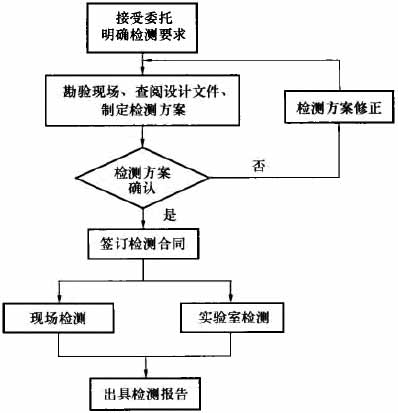

圖2.0.2 檢測程序
2.0.3 委托方應向檢測方提交下列資料：
1 檢測目的、檢測要求、檢測項目及檢測所依據的標準；
2 幕墻所在建筑工程主體的相關資料；
3 幕墻工程設計文件，包括設計說明、圖紙及計算書等；
4 幕墻出廠相關質量文件；
5 已有的檢測報告；
6 施工過程質量控制及階段驗收文件；
7 幕墻用材料的產品合格證和性能檢測報告；對于硅酮結構膠和密封膠，還應提供與其相接觸材料的剝離粘結性與相容性檢驗報告。
2.0.4 現場檢測前應進行工程現場勘驗，并宜包括下列內容：
1 查閱待檢測幕墻工程的設計、施工、驗收資料；
2 調查幕墻現狀，記錄出現的問題；
3 向有關設計、施工、監理、使用等人員了解相關情況；
4 明確委托方的檢測要求。
2.0.5 檢測方應編制幕墻工程的檢測方案，并應經過委托方確認。檢測方案宜包括下列內容：
1 建筑幕墻工程概況：對于幕墻的形式檢驗和新型幕墻開發研究，應包括幕墻類型、規格、適用范圍等；對于新建和已竣工的幕墻工程，應包括幕墻類型、面積，建筑結構形式、層高、總高，設計、施工及監理單位，幕墻工程開工和竣工日期等；
2 檢測目的和要求；
3 檢測依據；
4 檢測項目及樣品要求，現場檢測還應包括抽樣方案；
5 檢測設備和檢測方法說明；
6 檢測進度計劃；
7 需委托方配合的工作；
8 檢測中擬采取的安全及環保措施；
9 對檢測中可能發生局部損壞的程度說明以及修復方案。
2.0.6 建筑幕墻進行現場檢測時，應根據檢測方案現場抽取具備檢測條件的幕墻試件。檢測組批及抽樣數量應符合現行行業標準《玻璃幕墻工程質量檢驗標準》JGJ／T 139的規定，并應滿足性能評定的最少數量要求。
2.0.7 建筑幕墻工程檢測目的及檢測方法應符合表2.0.7的規定，且檢測目的對應的檢測項目應為必檢項目。

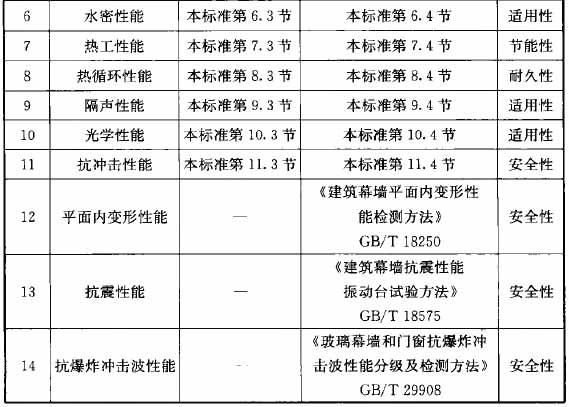

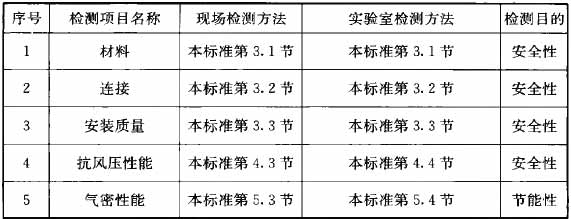

表2.0.7 建筑幕墻工程檢測項目及檢測方法
2.0.8 檢測報告應包括下列內容：
1 委托方名稱；
2 檢測項目及依據的標準；
3 幕墻工程情況描述，包括工程名稱、地點、設計要求、產品名稱、生產廠家、施工單位、幕墻的使用年限等；
4 試件名稱、系列、類型、規格尺寸、材料、構造、五金件及其位置的詳細情況；
5 試件外立面圖、縱橫剖面和節點圖；試件的支承體系和可開啟部分的開啟方式；
6 現場檢測時，還應包括檢測單元的位置、幕墻類型、系列及規格尺寸；
7 試件檢測前的存放情況；
8 檢測過程中發生破壞的詳細情況；
9 檢測結束后，試樣的情況描述及定級結果；
10 檢測結果及判定；
11 實驗室名稱和地點；
12 檢測使用的儀器；
13 檢測日期；
14 檢測環境條件；
15 主檢、審核及批準人員的簽名。
2.0.9 檢測儀器設備應在檢定有效期內使用。
3 材料、連接及安裝質量檢測
4 抗風壓性能
5 氣密性能
6 水密性能
7 熱工性能
8 熱循環性能
9 隔聲性能
10 光學性能
11 抗沖擊性能
附錄A 建筑玻璃現場檢測
附錄B 防火涂料厚度檢測
B.0.1 防火涂料厚度應采用測針厚度測量?jī)x(圖B.0.1)測量，且測針厚度測量?jī)x應由針桿和可滑動的圓盤組成，圓盤應始終保持與針桿垂直，且其上應裝有固定裝置，圓盤直徑不應大于30mm。
圖B.0.1 測針厚度測量?jī)x
1-標尺；2-刻度；3-測針；4-防火涂層；5-基材
B.0.2 當檢測幕墻的鋼結構防火涂層厚度時，可在構件長度內每隔3m取一截面，在鋼結構的四個側面中點進行測試(圖B.0.2)。

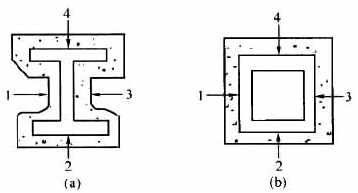

圖B.0.2 測點示意圖
(a)工字柱；(b)方形柱
B.0.3 當檢測防火涂料厚度時，應將測針垂直插入防火涂層直至基材表面上，記錄標尺讀數。
B.0.4 當檢測防火涂料厚度時，應在所選擇的面積中至少測出5個點，計算平均值，并精確到0.5mm。
