1 總 則
1.0.1 為規范城鎮排水管渠與泵站的運行和維護，統一技術標準，保證設施完好和安全穩定運行，充分發揮設施的功能，制定本規程。
1.0.2 本規程適用于城鎮排水管渠與泵站的運行和維護。
1.0.3 城鎮排水管渠宜采用機械化手段養護、電視聲吶檢測與非開挖修理。
1.0.4 城鎮排水管渠與泵站設施的運行和維護管理應實現科學化、規范化、精細化。
1.0.5 城鎮排水管渠與泵站的運行和維護，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 排水管渠 sewer
收集、輸送徑流雨水、污水的管渠，包括管道(圓管、暗渠)、倒虹管、明渠、蓋板溝及檢查井、雨水口、接戶井、調蓄池等附屬設施。
2.0.2 排水設施 drainage facility
排水系統中的管道、構筑物和設備等的統稱。
2.0.3 主管 main sewer
沿道路縱向敷設，接納道路兩側支管及輸送上游管路來水的排水管道。
2.0.4 連管 connecting pipe
連接雨水口與主管的管道。
2.0.5 支管 lateral
連管和接戶管的總稱。
2.0.6 雨水箅 grating
安裝在雨水口上部用于攔截雜物的格柵。
2.0.7 網籃 basket
安裝在雨水箅子下，攔截樹葉和雜物的裝置。
2.0.8 防墜設施 anti-dropping facility
安裝在檢查井內，用于阻止人員墜落的裝置，包括防墜網和防墜板等。
2.0.9 蓋板溝 plate covered ditch
由混凝土現澆、預制或者磚石砌成并在頂部安裝蓋板的矩形排水溝，其頂部無覆土或覆土較淺，可揭開蓋板進行維護作業。
2.0.10 絞車疏通 winch bucket cleaning
采用絞車牽引通溝牛來清除管道積泥的疏通方法。
2.0.11 通溝牛 cleaning bucket
在絞車疏通中使用的桶形、鏟形等式樣的清泥工具。
2.0.12 推桿疏通 pushrod cleaning
用人力將竹片、鋼條等工具推入管道內清除沉積物的疏通方法，按推桿的不同，又分為竹片疏通或鋼條疏通等。
2.0.13 轉桿疏通 swivel rod cleaning
采用旋轉疏通桿的方式來清除管道內沉積物的疏通方法，又稱為軟軸疏通或彈簧疏通。
2.0.14 射水疏通 jet cleaning
采用高壓射水清通管渠的疏通方法。
2.0.15 水力疏通 hydraulic cleaning
采用提高管渠上下游水位差，加大流速來疏通管渠的方法。
2.0.16 潮門 tide gate
為防止潮水倒灌而在排放口設置的單向閥門。
2.0.17 染色檢查 dye test
用染色劑在水中的行蹤來顯示管道走向、錯誤連接或事故點的檢查方法。
2.0.18 煙霧檢查 smoke test
用煙霧在管道中的行蹤來顯示管道走向、錯誤連接或事故點的檢查方法。
2.0.19 量泥斗檢測 sludge bucket inspection
利用量泥斗測泥深即通過檢測管口或窨井內的積泥和積砂厚度，來判斷管道排水功能狀況的檢測方法。
2.0.20 電視檢測 closed circuit television inspection
采用閉路電視系統進行管渠檢測的方法，簡稱CCTV檢測。
2.0.21 聲吶檢測 sonar inspection
采用聲波探測技術對管渠內水面以下的狀況進行檢查的方法。
2.0.22 時鐘表示法 clock description
采用時鐘位置來描述缺陷出現在管道內環向位置的表示方法。
2.0.23 水力坡降試驗 hydraulic slope test
通過對實際水面坡降線的測量和分析來檢查管道運行狀況的方法。
2.0.24 功能性檢測 functional testing
對影響排水管渠過流能力，如沉積、結垢、障礙物、殘墻、壩根、樹根、浮渣、倒坡等缺陷的檢測。
2.0.25 結構性檢測 structural testing
對影響排水管渠結構本體，如裂縫、破裂、變形、腐蝕、錯口、起伏、脫節、接口材料脫落、異物穿入等缺陷的檢測。
2.0.26 機械管塞 mechanical pipe plug
特制的封堵管道工具，由穿心螺栓、圓盤和橡膠圈組成。
2.0.27 充氣管塞 pneumatic pipe plug
采用橡膠氣囊封堵管道的工具。
2.0.28 止水板 water stop plate
特制的封堵管道工具，由橡膠或泡沫塑料止水條、蓋板和支撐桿組成。
2.0.29 騎管井 ride pipe manhole
采用特殊方法在舊管道上加建的檢查井，在施工過程中不必拆除舊管道，也不需要斷水作業。
2.0.30 接戶井 service manhole
排水戶管道接市政排水管道前的最后一座檢查井，也稱納管井。
2.0.31 原位固化法 cured in place pipe(CIPP)
采用翻轉或牽拉方式將浸漬樹脂的軟管置入原有管道內，固化后形成管道內襯的修理方法。
2.0.32 螺旋內襯 spiral pipe liner
通過安放在井內的制管機將塑料板帶繞制成螺旋狀管并不斷向舊管道內推進，在管內形成新的內襯管的非開挖排水管修理方法。
2.0.33 短管內襯 short pipe liner
將特制的塑料短管在井內連接，然后逐節向舊管內推進，最后在新舊管道的空隙間注入水泥漿固定，形成新的內襯管的非開挖排水管修理方法。
2.0.34 拉管內襯 pulling pipe liner
采用牽引機將整條塑料管由工作坑或檢查井拉進舊管內，形成新的內襯管的非開挖管道修理方法。
2.0.35 自立內襯管 full structure liner
不依靠舊管道的強度而獨立承受各種荷載的內襯管。
2.0.36 拍門 flap gate
在排水管渠出水口或通向水體的水泵出水口上設置的鉸鏈連接的單向閥，防止水流倒灌。
2.0.37 惰走時間 inertial motion period
旋轉運動的機械，失去驅動力后至靜止的慣性行走時間。
2.0.38 盤車 hand turning
旋轉機械在無驅動力情況下，用人力或借助專用工具將轉子低速轉動的動作過程。
3 排水管渠
4 排水泵站
5 調蓄池
5.0.1 調蓄池的運行和維護應符合下列規定：
1 應制定專項運行方案和管理制度；
2 操作人員應持證上崗；
3 通風應良好，并應做好防爆安全措施；
4 應做好運行、維護記錄和數據統計工作。
5.0.2 調蓄池運行模式可分為進水模式、放空模式和清淤沖洗模式三種。
5.0.3 調蓄池進水模式下運行應符合下列規定：
1 進水模式可分為降雨進水模式和旱流進水模式；
2 應根據運行指令進入進水模式；
3 出水閘門應處于關閉狀態；
4 配有格柵的調蓄池應開啟格柵除污機；
5 采用重力流進水的調蓄池應正確操作進水閘門或閥門；
6 采用泵送進水的調蓄池應按進水水量調整開啟臺數。
5.0.4 調蓄池放空模式下運行應符合下列規定：
1 應根據運行指令進入放空模式；
2 進水閘門應處于關閉狀態；
3 依據指令可進行污水管道放空或河道放空；
4 采用重力流出水的調蓄池應控制下游管渠水位；
5 采用泵送出水的調蓄池應根據下游管渠實際運行情況、調蓄池水位合理運行；
6 放空后應及時關閉出水閘門。
5.0.5 調蓄池清淤沖洗模式下運行應符合下列規定：
1 清淤沖洗設備應完好；
2 每次調蓄池放空結束后，應根據運行指令進入清淤沖洗模式；
3 調蓄池應在清淤沖洗模式結束后進入待運行模式。
5.0.6 調蓄池內的調蓄水不應直接排入水體。
5.0.7 調蓄池內的設施設備維護應符合下列規定：
1 調蓄池內的水泵、電氣設備、進水與出水設施、儀表與自控、輔助設施的檢查、保養和維修應符合本規程第4.2節～第4.6節的規定。
2 水力沖洗翻斗維護應符合下列規定：
1)翻斗轉動部位潤滑應良好；
2)沖洗給水閥不應漏水，控制性能應良好；
3)沖洗給水水壓應正常；
4)沖洗水箱宜每年清洗一次。
3 沖洗門維護應符合下列規定：
1)沖洗門液壓裝置應完好無滲漏，液壓油位應正常；
2)液壓油應按產品手冊要求定期更換；
3)沖洗門轉動部位潤滑應良好；
4)沖洗門表面清理宜每年不少于一次。
4 調蓄池下池檢查保養宜每年不少于一次，宜集中在每年汛前或汛后。
5 調蓄池應做好自身防汛設施安全的維護管理。
6 冬季融化后的雪水有可能進入調蓄池的，應及時排空。
5.0.8 排水管理單位應對調蓄池的進、出水水質、水量進行監測。
6 排水設施運行調度
6.0.1 系統運行調度管理應符合下列規定：
1 排水管理單位應采用信息化手段建立系統運行調度中心；
2 排水管理單位應編制系統運行調度方案，并應報當?shù)刂鞴懿块T備案；
3 系統運行調度應按統一調度、統一指揮的原則進行。
6.0.2 系統運行調度中心管理應符合下列規定：
1 系統運行調度中心應建立崗位職責，設置調度員崗位，配置調度人員；
2 系統運行調度中心應依托排水信息管理系統，并應結合降雨、道路積水、河道水位、管渠與泵站水位、泵站開停泵情況、泵站排放水量等信息進行系統調度；
3 調度權限應實行分級管理；
4 調度指令的下達應按系統運行調度方案執行；
5 系統運行調度中心與氣象、河道、交通等部門的聯系應保持暢通。
6.0.3 城鎮污水系統運行調度應符合下列規定：
1 污水泵站和合流泵站應按系統運行調度方案中規定的開泵水位運行；
2 污水泵站和合流泵站運行應滿足系統內最不利點的污水排水通暢；
3 污水輸送應做到平穩運行，通過系統調度，應實現錯峰輸送；
4 污水需應急排放至水體時應報排水主管部門。
6.0.4 城鎮防汛排水系統調度應符合下列規定：
1 防汛泵站應按系統運行調度方案中規定的開泵水位運行；
2 當收到臺風、暴雨等極端天氣預報時，應預降排水管渠水位；
3 降雨時，合流泵站污水截流泵應按設計流量滿負荷運行；
4 加泵或減泵操作應逐臺進行；
5 系統失效時，可通過周邊關聯系統降低運行水位或應急排水設備協助排水；
6 排放口閘門啟閉應專人負責或通過遠程控制；
7 為確保內河水位安全，防止漫堤倒灌，應急時可采取停泵或減泵操作。
7 排水防澇
8 檔案與信息化管理
8.0.1 排水設施運行維護管理部門應建立健全排水管網、泵站設施的檔案資料管理制度，配備專職檔案資料管理人員。
8.0.2 排水設施檔案應包括工程竣工資料，巡查、維護、運行和維修資料，水質水量檢測資料，各類事故處理報告，相關電子文檔、攝影和攝像等資料，并應采用計算機管理。
8.0.3 工程竣工后，排水管理單位應對建設單位移交的竣工資料及時歸檔。
8.0.4 排水設施運行資料應包括下列內容：
1 排水設施概況及設施一覽表；
2 排水設施服務圖，包括匯水邊界、路名、泵站位置，主要管道流向、管徑、管底標高；
3 排水設施平面、剖面圖，包括進出水管的管徑、標高、集水井、泵房、開停泵水位；
4 泵站電氣主接線圖、自控系統圖；
5 排水設施相關巡查、維護、運行、維修、泵站運行記錄報表。
8.0.5 排水管理單位應繪制排水系統圖、排水管渠圖，并應根據設施變化情況及時修訂。
8.0.6 排水系統圖內容應包括：排水系統邊界、泵站及排放口、污水廠、泵站裝機容量、主管、管徑、管渠流向、道路、河流等。
8.0.7 排水管渠圖比例宜為(1：500)～(1：2000)，應包括主管、支管、檢查井、雨水口、接戶井、管徑、管渠長度、管渠流向、管渠底及地面高程、道路邊線、沿街參照物等。
8.0.8 排水管理單位應編制排水設施量、運行技術經濟指標等統計年報。
8.0.9 排水管理單位應建立排水信息管理系統。排水信息管理系統的總體結構應包括基本地形圖數據庫、排水管渠與泵站空間信息數據庫、排水管渠與泵站屬性信息數據庫、數據庫管理子系統和空間信息分析處理子系統。
8.0.10 排水信息管理系統應包括下列基本功能：
1 數據輸入、編輯功能；
2 信息查詢、統計、分析功能；
3 信息維護和更新功能；
4 圖形及報表的輸出、打印功能。
8.0.11 排水管理單位應建立排水數據庫數據維護和更新機制。數據庫排水設施基礎屬性數據內容應符合本規程附錄A～附錄C的規定。
8.0.12 排水信息管理系統內的各類信息應具有統一性、精確性和時效性，且應進行分類編碼和標識編碼，編碼應標準化、規范化。
附錄A 排水系統數據庫基本屬性信息
附錄A 排水系統數據庫基本屬性信息

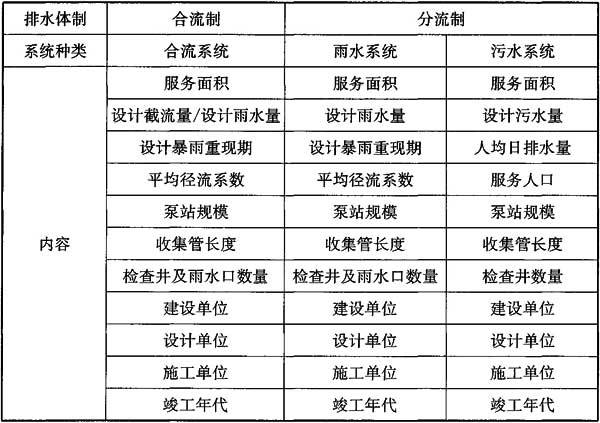

表A 排水系統數據庫基本屬性信息
注：各地排水設施管理部門可根據實際情況調整選用表格列舉的內容。
附錄B 排水管渠設施數據庫基本屬性信息
附錄B 排水管渠設施數據庫基本屬性信息

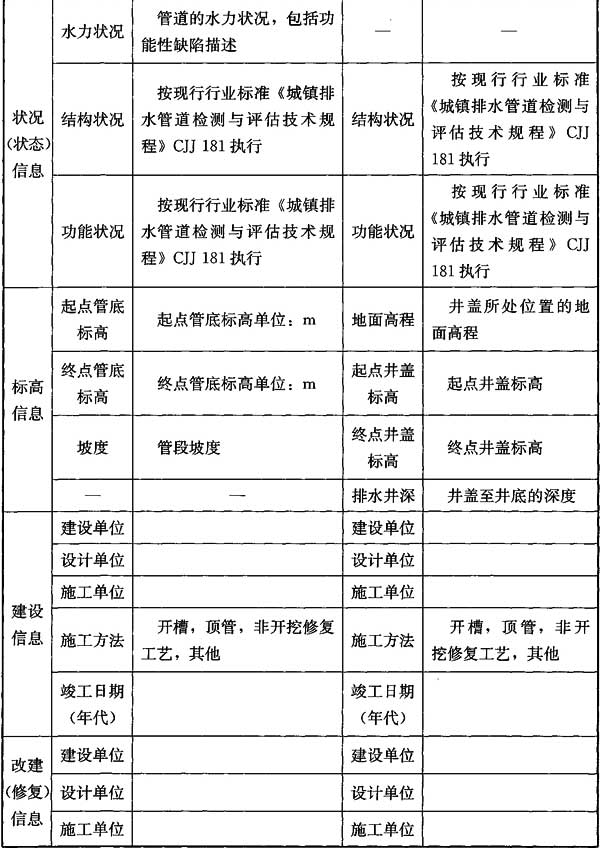

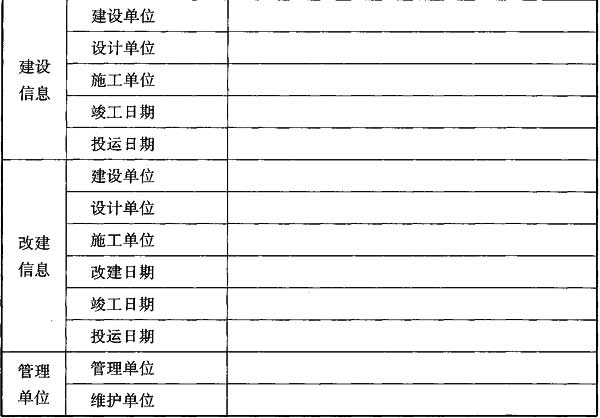

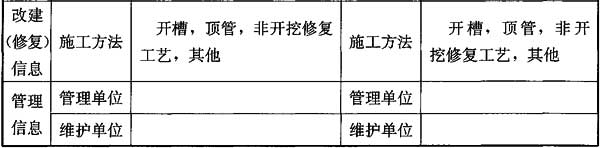

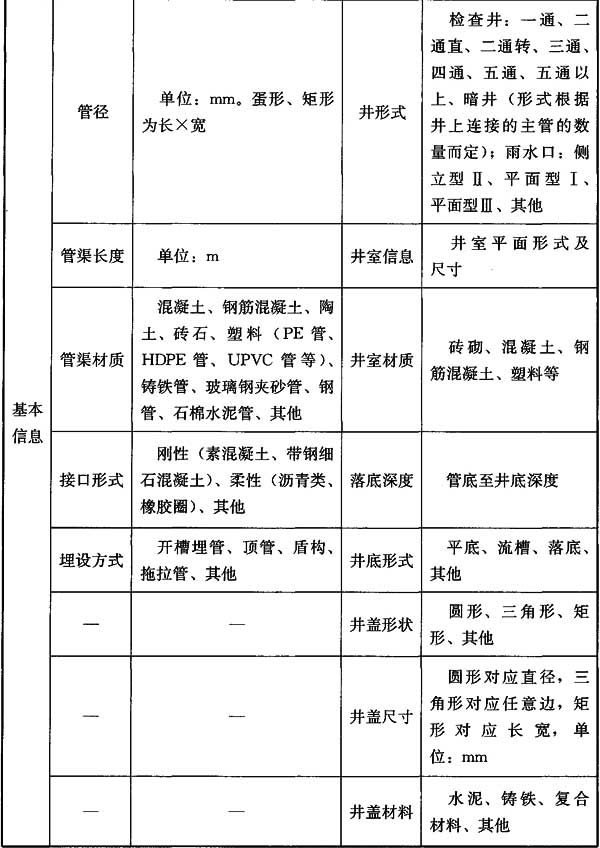

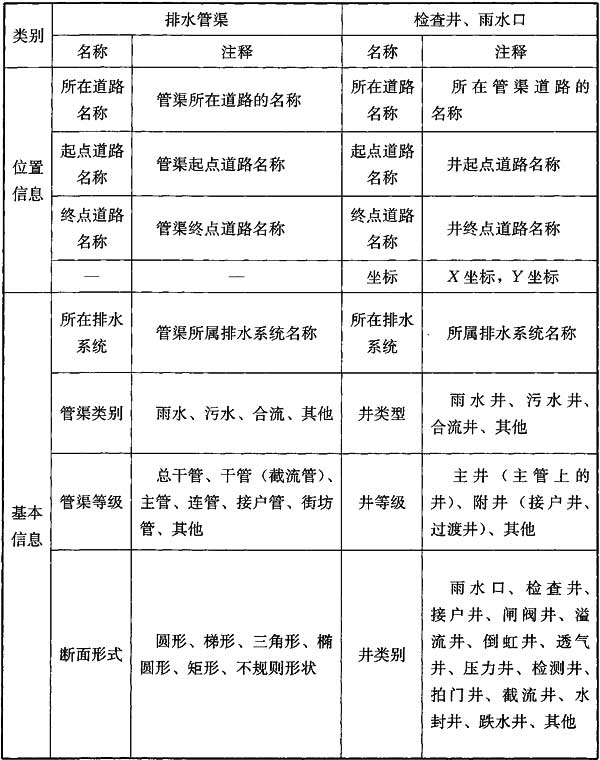

表B 排水管渠設施數據庫基本屬性信息
注：各地排水設施管理部門可根據實際情況調整選用表格列舉的內容。
附錄C 排水泵站數據庫基本屬性信息
附錄C 排水泵站數據庫基本屬性信息

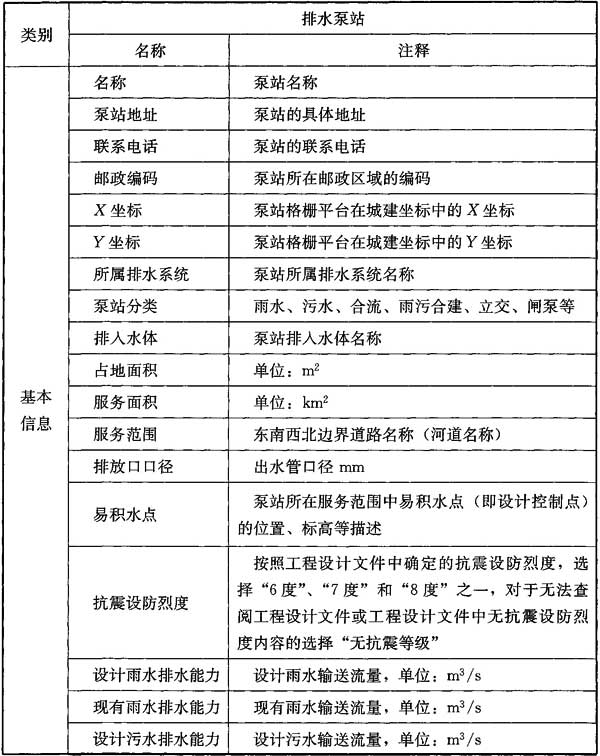

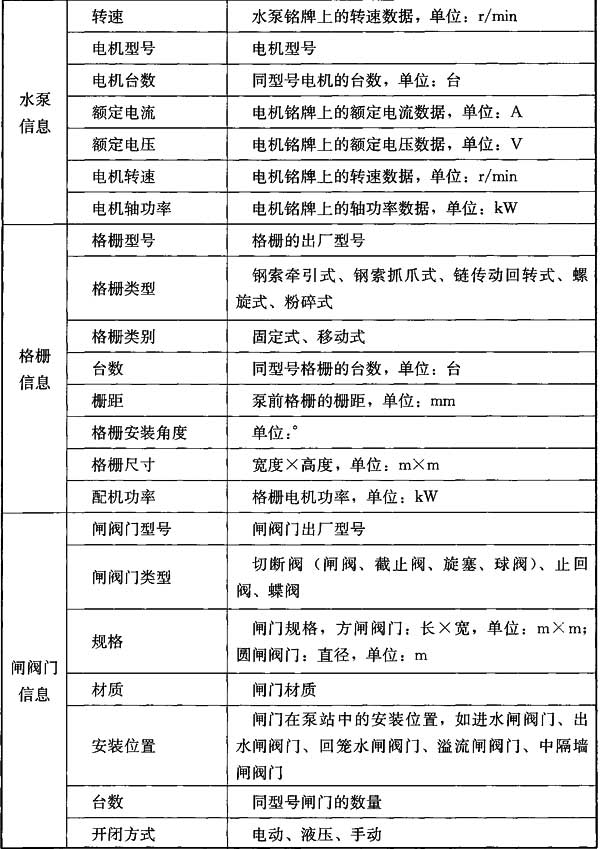

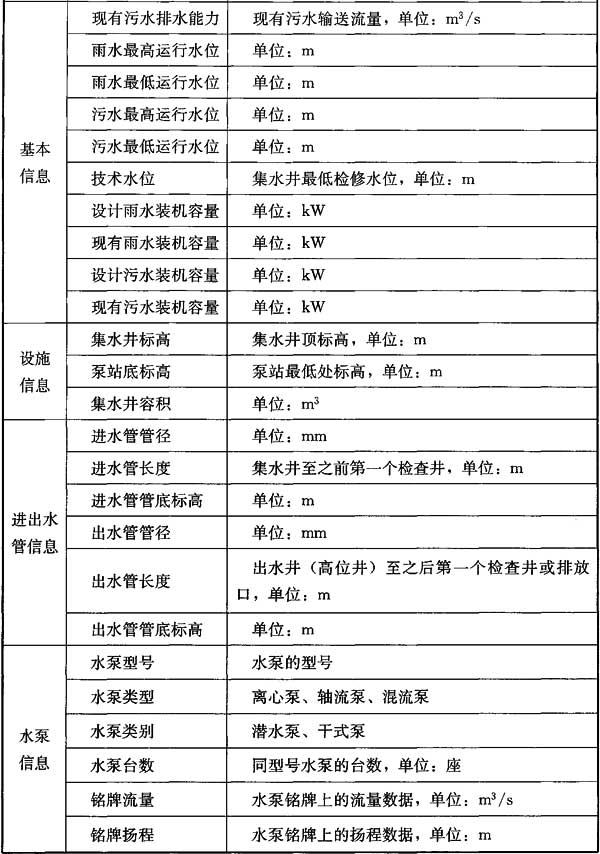

表C 排水泵站數據庫基本屬性信息
注：各地排水設施管理部門可以根據實際情況調整選用表格列舉的內容。
