（免費下載）JGJ 18-2012 鋼筋焊接及驗收規程
1 總 則
1.0.1 為在鋼筋焊接施工中采用合理的焊接工藝，統一質量驗收標準，做到施工安全，確保質量，技術先進，節材節能，制定本規程。
1.0.2 本規程適用于一般工業與民用建筑工程混凝土結構中的鋼筋焊接施工及質量檢驗與驗收。
1.0.3 鋼筋的焊接施工及其質量檢驗與驗收，除應按本規程執行外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 材 料
3.0.1 焊接鋼筋的化學成分和力學性能應符合國家現行有關標準的規定。
3.0.2 預埋件鋼筋焊接接頭、熔槽幫條焊接頭和坡口焊接頭中的鋼板和型鋼，可采用低碳鋼或低合金鋼，其力學性能和化學成分應符合現行國家標準《碳素結構鋼》(GB／T 700或《低合金高強度結構鋼GB／T 1591中的規定。
3.0.3 鋼筋焊條電弧焊所采用的焊條。應符合現行國家標準《碳鋼焊條 GB／T 5117或《低臺金鋼焊條》GB／T 5118的規定。鋼筋二氧化碳氣體保護電弧焊所采用的焊絲，應符合現行國家標準《氣體保護電弧焊用碳鋼、低合金鋼焊絲))GB／T 8110的規定。其焊條型號和焊絲型號應根據設計確定；若設計無規定時，可按表3.0.3選用。

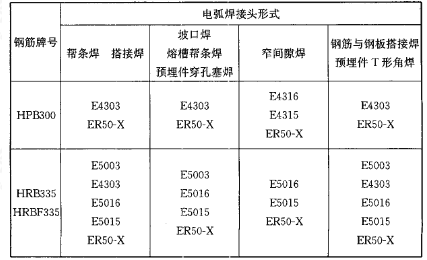

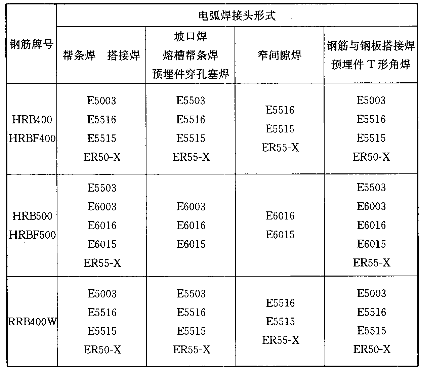

表3.0.3 鋼筋電弧焊所采用焊條、焊絲推薦表
續表 3.0.3
3.0.4 焊接用氣體質量應符合下列規定：
1 氧氣的質量應符合現行國家標準《工業氧》GB／T 3863的規定，其純度應大于或等于99.5％；
2 乙炔的質量應符合現行國家標準《溶解乙炔》GB 6819的規定，其純度應大于或等于98.0％；
3 液化石油氣應符合現行國家標準《液化石油氣》GB11174或《油氣田灌化石油氣》GB 9052.1的各項規定；
4 二氧化碳氣體應符合現行化工行業標準《焊接用二氧化碳》HG／T 2537中優等品的規定。
3.0.5 在電渣壓力焊、預埋件鋼筋埋弧壓力焊和預埋件鋼筋埋弧螺柱焊中，可采用熔煉型HJ 431焊劑；在埋弧螺柱焊中，亦可采用氟堿型燒結焊劑SJ101。
3.0.6 施焊的各種鋼筋、鋼板均應有質量證明書；焊條、焊絲、氯氣、溶解乙炔、液化石油氣，二氧化碳氣體、揮劑應有產品合格證。
鋼筋進場時，應按國家現行相美標準的規定抽取試件并作力學性能和重量偏差檢驗，檢驗結果必須符合國家現行有關標準的規定。
檢驗數量：按進場的批次和產品的抽樣檢驗方案確定。
檢驗方法：檢查產品合格證、出廠檢驗報告和進場復驗報告。
3.0.7 各種焊接材料成分類存放、妥善處理；應采取防止銹蝕、受潮變質等攢施。
4 鋼筋焊接
5 質量檢驗與驗收
6 焊工考試
6.0.1 從事鋼筋焊接施工的焊工必須持有鋼筋焊工考試臺格證，并應按照合格證規定的范圍上崗操作。
6.0.2 經專業培訓結業的學員，或具有獨立焊接工作能力的焊工，均應參加鋼筋焊工考試。
6.0.3 焊工考試應由經設區市或設區市以上建設行政主管部門審查批準的單位負責進行。對考試合格的焊工應簽發考試合格證，考試合格證式樣應符合本規程附錄B的規定。
6.0.4 鋼筋焊工考試應包括理論知識考試和操作技能考試兩部分；經理論知識考試合格的焊工，方可參加操作技能考試。
6.0.5 理論知識考試應包括下列內容：
1 鋼筋的牌號、規格及性能；
2 焊機的使用和維護；
3 焊條，焊劑、氧氣、溶解乙炔、液化石油氣、二氧化碳氣體的性能和選用；
4 焊前準備、技術要求、焊接接頭和焊接制品的質量檢驗與驗收標準；
5 焊接工藝方法及其特點，焊接參數的選擇；
6 焊接缺陷產生的原因及消除措施；
7 電工知識；
8 焊接安全技術知識。
具體內容和要求應由各考試單位按焊工報考焊接方法對應出題。
6.0.6 焊工操作技能考試用的鋼筋、焊條、焊劑、氧氣、溶解乙烘、液化石油氣、二氧化碳氣體等，應符合本規程有關規定，焊接設備可根據具體情況確定。
6.0.7 焊工操作技能考試評定標準應符合表6.0.7的規定；焊接方法、鋼筋牌號及直徑，試件組合與組數，應由考試單位根據實際情況確定。焊接參數應由焊工自行選擇。

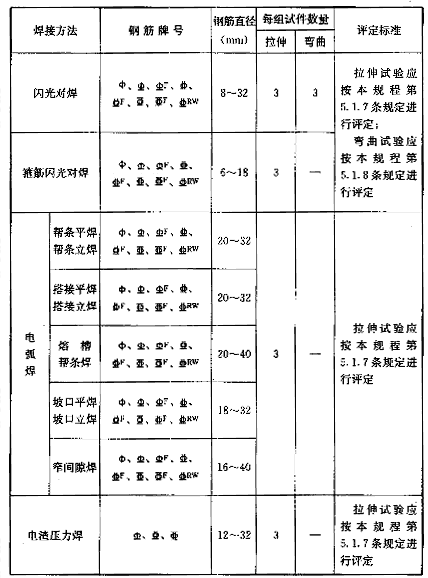

表6.0.7 焊工操作技能考試評定標準

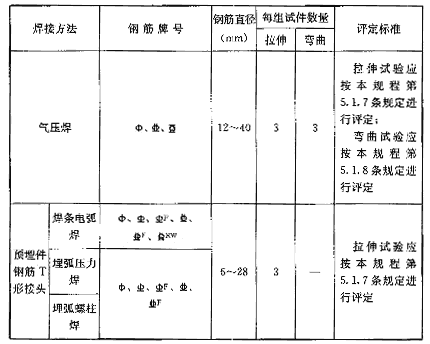

續表 6.0.7
注；箍筋焊工考試時，提前將鋼筋切斷、彎曲加工成合格的待焊箍筋。
6.0.8 當拉伸試驗、彎曲試驗結果.在一組試件中僅有1個試件未達到規定的要求時，可補焊一組試件進行補試，但不得超過一次。試驗要求應與初始試驗相同。
6.0.9 持有合格證的焊工當在焊接生產中蘭個月內出現兩批不合格品時，應取消其合格資格。
6.0.10 持有合格證的焊工，每兩年應復試一次；當脫離焊接生產崗位半年以上，在生產操作前應首先進行復試。復試可只進行操作技能考試。
6.0.11 焊工考試完畢，考試單位應填寫“鋼筋焊工考試結果登記表”，連同合格證復印件一起，立卷歸檔備查。
6.0.12 工程質量監督單位應對上崗操作的焊工隨機抽查驗證。
7 焊接安全
7.0.1 安全培訓與人員管理應符合下列規定：
1 承擔鋼筋焊接工程的企業應建立健全鋼筋焊接安全生產管理制度，并應對實施焊接操作和安全管理人員進行安全培訓，經考核合格后方可上崗；
2 操作人員必須按焊接設備的操作說明書或有關規程，正確使用設備和實施焊接操作。
7.0.2 焊接操作及配合人員應按下列規定并結合實際情況穿戴勞動防護用品：
1 焊接人員操作前，應戴好安全幅，佩戴電焊手套、圍裙、護腿，穿阻燃工作服；穿焊工皮鞋或電焊工勞保鞋，應戴防護眼鏡(濾光或遮光鏡)、頭罩或手持面罩；
2 焊接人員進行仰焊時，應穿戴皮制或耐火材質的套袖、披肩罩或斗篷，以防頭部灼傷。
7.0.3 焊接工作區域的防護應符合下列規定：
1 焊接設備應安放在通風、干燥、無碰撞、無劇烈振動、無高溫、無易燃品存在的地方；特殊環境條件下還應對設備采取特殊的防護措施；
2 焊接電弧的輻射及飛濺范圍，應設不可燃或耐火板、罩、屏，防止人員受到傷害；
3 焊機不得受潮或雨淋；露天使用的焊接設備應予以保護，受潮的焊接設備在使用前必須徹底干燥并經適當試驗或檢測；
4 焊接作業應在足夠的通風條件下(自然通風或機械通風)進行，避免操作人員吸入焊接操作產生的煙氣流；
5 在焊接作業揚所應當設置警告標志。
7.0.4 焊接作業區防火安全應符合下列規定：
1 焊接作業區和焊機周圍6m以內，嚴禁堆放裝飾材料、油料、木材、氧氣瓶、溶解乙炔氣瓶、液化石油氣瓶等易燃、易爆物品；
2 除必須在施工工作面焊接外，鋼筋應在專門搭設的防雨、防潮、防曬的工房內焊接；工房的屋頂應有安全防護和排水設施，地面應干燥，應有防止飛濺的金屬火花傷人的設施；
3 高空作業的下方和焊接火星所及范圍內，必須徹底清除易燃、易爆物品；
4 焊接作業區應配置足夠的滅火設備，如水池、沙箱、水龍帶、消火栓、手提滅火器。
7.0.5 各種焊機的配電開關箱內，應安裝熔斷器和漏電保護開關；焊接電源的外殼應有可靠的接地或接零；焊機的保護接地線應直接從接地極處引接，其接地電阻直不應大于4Ω。
7.0.6 冷卻水管、輸氣管、控制電纜、焊接電纜均應完好無損；接頭處應連接牢固，無滲漏，絕緣良好；發現損壞應及時修理；各種管線和電纜不得挪作拖拉設備的工具。
7.0.7 在封閉空間內進行焊接操作時，應設專人監護。
7.0.8 氧氣瓶、溶解乙炔氣瓶或液化石油氣瓶、干式回火防止器、減壓器及膠管等，應防止損壞。發現壓力表指針失是，瓶閥、膠管有泄漏，應立即修理或更換；氣瓶必須進行定期檢查，使用期滿或送檢不合格的氣瓶禁止繼續使用。
7.0.9 氣瓶使用應符合下列規定：
1 各種氣瓶應擺放穩固；鋼瓶在裝車、卸車及運輸時，應避免互相碰撞；氧氣瓶不能與燃氣瓶、油累材料以及其他易燃物品同車運輸。
2 吊運鋼瓶時應使用吊架或合適的臺架，不得使用吊鉤、鋼索和電磁吸盤；鋼瓶使用完時，要留有一定的余壓力；
3 鋼瓶在夏季使用時要防止暴曬，冬季使用時如發生凍結、結霜或出氣量不足時，應用溫水解凍。
7.0.10 貯存、使用、運輸氧氣瓶、溶解乙炔氣瓶、液化石油氣瓶、二氧化碳氣瓶時，應分別按照原國家質量技術監督局頒發的現行《氣瓶安全監察規定》和原勞動部頒發的現行《溶解乙炔氣瓶安全監察規程》中有關規定執行。
附錄A 鋼筋焊接接頭檢驗批質量驗收記錄

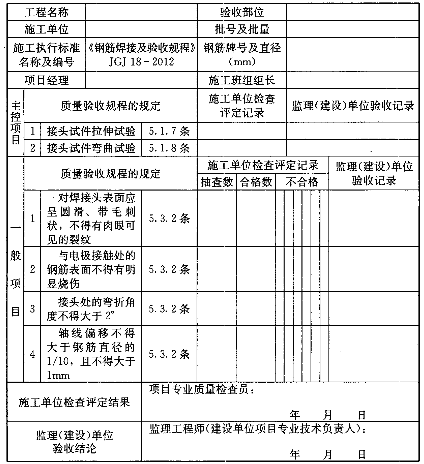

A.0.1 鋼筋閃光對焊接頭檢驗批質量驗收記錄應符合表A.0.1的規定。
表A.0.1 鋼筋閃光對焊接頭檢驗批質量驗收記錄
注：1 一般項目各小項檢查評定不合格時，在小格內打×記號；
2 本表由施工單位項目專業質量檢查員填寫。監理工程師(建設單位項目專業技術負責人)組織項目專業質量檢查員等進行驗收。

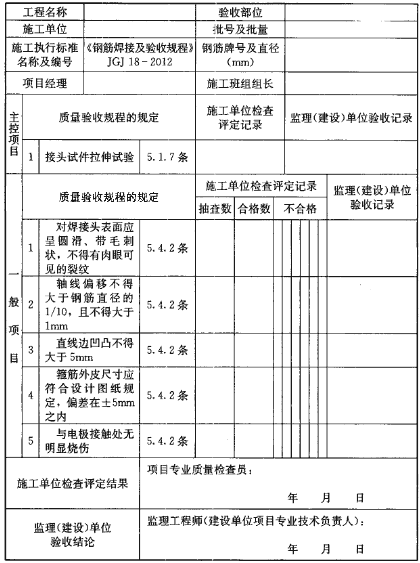

A.0.2 箍筋閃光對焊接頭檢驗批質量驗收記錄應符合表A.0.2的規定。
表A.0.2 箍筋閃光對焊接頭檢驗批質量驗收記錄
注；1 一般項目各小項檢查評定不合格時，在小格內打×記號；
2 本表由施工單位項目專業質量檢查員填寫，監理工程師(建設單位項目專業技術負責人)組織項目專業質量檢查員等進行驗收。
A.0.3 鋼筋電弧焊接頭檢驗批質量驗收記錄應符合表A.0.3的規定。
表A.0.3 鋼筋電弧焊接頭檢驗批質量驗收記錄
注：1 一般項目各小項檢查評定不合格時，在小格內打×記號；
2 本表由施工單位項目專業質量檢查員填寫，監理工程師(建設單位項目專業技術負責人)組織項目專業質量檢查員等進行驗收。
A.0.4 鋼筋電渣壓力焊接頭檢驗批質量驗收記錄應符臺表A.0.4的規定。
表A.0.4 鋼筋電渣壓力焊接頭檢驗批質量驗收記錄
注：1 一般項目各小項檢查評定不合格時，在小格內打×記號；
2 本表由施工單位項目專業質量檢查員填寫，監理工程師(建設單位項目專業技術負責人)組織頂目專業質量檢查員等進行驗收。
A.0.5 鋼筋氣壓焊接頭檢驗批質量驗收記錄應符合表A.0.5的規定。
表A.0.5 鋼筋氣壓焊接頭檢驗批質量驗收記錄
注：1 一般項目各小項檢查評定不合格時，在小格內打×記號；
2 本表由施工單位項目專業質量檢查員填寫，監理工程師(建設單位項目專業技術負責人)組織項目專業質量檢查員等進行驗收。

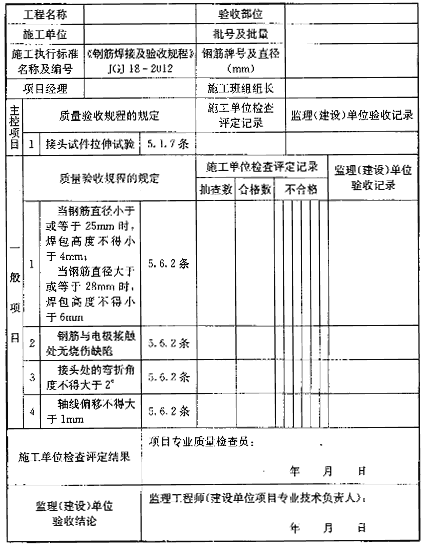

A.0.6 預埋件鋼筋T形接頭檢驗批質量驗收記錄應符合表A.0.6的規定。
表A.0.6 預埋件鋼筋T形接頭檢驗批質量驗收記錄
注：1 一般項目各小項檢查評定不合格時，在小格內打×記號；
2 本表由施工單位項目專業質量檢查員填寫，監理工程師(建設單位項目專業技術負責人)組織項目專業質量檢查員等進行驗收。

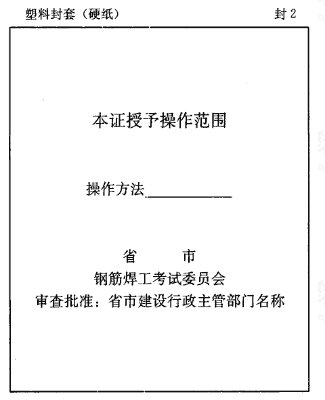

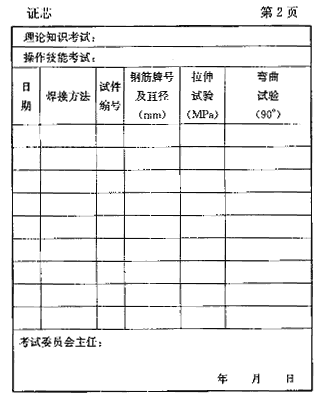

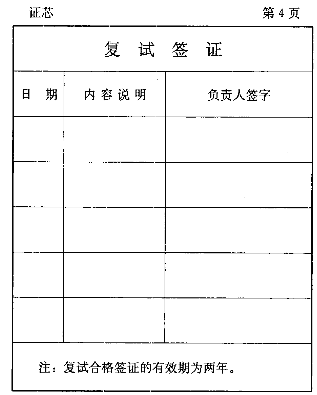

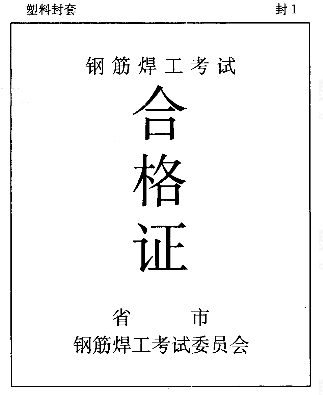

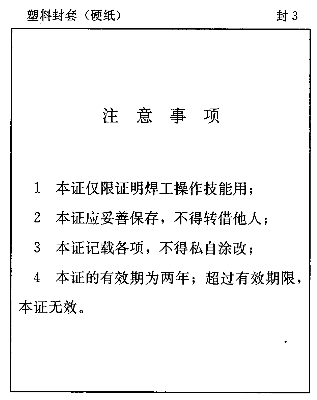

附錄B 鋼筋焊工考試合格證
附錄B 鋼筋焊工考試合格證
