1 總 則
1.0.1 為規范建筑工程施工現場視頻監控系統的設計、安裝、驗收和維護保養，加強對建筑工程施工現場的監管，規范施工現場的作業行為，促進文明施工，提高管理水平，制定本規范。
1.0.2 本規范適用于建筑工程施工現場視頻監控系統的設計、安裝、驗收及維護保養。
1.0.3 建筑工程施工現場視頻監控系統的設計、安裝、驗收及維護保養，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和縮略語
2.2 縮 略 語
3G——第三代移動通信技術 Third Generation；
ADSL——非對稱數字用戶環路 Asymmetric Digital Sub-scriber Line；
AP——訪問接入點 Access Point；
ARP——地址解析協議 Address Resolution Protocol；
BNC——刺刀螺母連接器 Bayonet Nut Connector；
CIF——標準化圖像格式 Common Intermediate Format；
CPU——中央處理器 Central Processing Unit；
DDR——雙倍速率同步動態隨機存儲器 Double Data Rate；
DDoS——分布式拒絕服務 Distributed Denial of Service；
DLP——數字光處理 Digital Light Procession；
DoS——拒絕服務 Denial of Service；
DRAM——?jiǎng)討B(tài)隨機存儲器 Dynamic Random Access Mem-ory；
DVI——數字視頻接口 Digital Visual Interface；
HDMI——高清晰度多媒體接口 High Definition Multimedia Interface；
HTTP——超文本傳輸協議 Hyper Text Transfer Protocol；
HTTPS——以安全為目標的超文本傳輸協議通道 Hypertext Transfer Protocol over Secure Socket Layer；
IEEE——美國電氣及電子工程師協會 Institute of Electri-cal and Electronics Engineers；
IP——因特網互聯協議 Internet Protocol；
IPSec——互聯網協議安全性 Internet Protocol Security；
IR——紅外線 Infrared Ray；
L2TP——第二次隧道協議 Layer 2 Tunneling Protocol；
M-JPEG——運動靜止圖像(或逐幀)壓縮技術 Motion-Join Photographic Experts Group；
MPEG-4——?jiǎng)討B(tài)圖像專家組標準 Moving Pictures Experts Group-4 Standard；
MTBF——平均無故障時間 Mean Time Between Failure；
NAT——網絡地址轉換 Network Address Translation；
NTSC——國家電視標準委員會 National Television System Committee；
PAL——逐行倒相 Phase Alternating Line；
POE——基于局域網的供電 Power Over Ethernet；
QCIF——四分之一通用中間格式 Quarter Common Inter-mediate Format；
QOS——服務質量 Quality of Service；
RADIUS——遠程用戶撥號認證系統 Remote Authentication Dial In User Service；
RAID——獨立磁盤冗余陣列(磁盤陣列) Redundant Ar-ray of Inexpensive Disks；
SATA——串行高級技術附件 Serial Advanced Technology Attachment；
SDH——同步數字體系 Synchronous Digital Hierarchy；
SDK——軟件開發工具包 Software Development Kit；
SNMP——簡單網絡管理協議 Simple Network Management Protocol；
TCP——傳輸控制協議 Transmission Control Protocol；
TMDS——最小化差分信號傳輸 Transition Minimized Dif-ferential Signaling；
UDP——用戶數據包協議 User Datagram Protocol；
UPS——不間斷電源 Uninterruptible Power System；
VGA——視頻圖形陣列 Video Graphics Array；
VPN——虛擬專用網絡 Virtual Private Network；
WEP——有線等效保密 Wired EquiValent Privacy；
WPA——網絡安全存取 Wi-Fi Protected Access。
3 基本規定
4 捕影要求
5 傳輸要求
6 顯示要求
7 系統驗收
7.0.1 施工現場設備的部署，應符合本規范第4.4.1～4.4.5條的規定。
7.0.2 視頻監控系統的圖像質量可按表7.0.2進行五級損傷制評級，圖像質量不應低于4級
表7.0.2 五級損傷制評級
| 圖像質量損傷的主觀評價 | 評分分級 |
| 圖像上不覺察有損傷或干擾存在 | 5 |
| 圖像上稍有可覺察的損傷或干擾，但可令人接受 | 4 |
| 圖像上有明顯的損傷或干擾，令人較難接受 | 3 |
| 圖像上損傷或干擾較嚴重，令人難以接受 | 2 |
| 圖像上損傷或干擾極嚴重，不能觀看 | 1 |
7.0.3 視頻監控系統的圖像質量的主觀評價項目可按表7.0.3進行評定。
表7.0.3 主觀評價項目
| 項 目 | 損傷的主觀評價現象 |
| 隨機信噪比 | 噪波，即雪花干擾 |
| 同頻干擾 | 圖像中縱、斜、人字形或波浪狀的條文，即網紋 |
| 電源干擾 | 圖像中上下移動的黑白間置的水平橫條，即黑白滾條 |
| 脈沖干擾 | 圖像中不規則的閃爍、黑白麻點或跳動 |
7.0.4 視頻監控系統捕影部分功能應符合本規范第4.3.1～4.3.3條的規定；傳輸部分功能應符合本規范第5.2.3條的規定；顯示部分應符合本規范第6.3.4、6.3.5條的規定，各部分功能可按表7.0.4進行驗收。

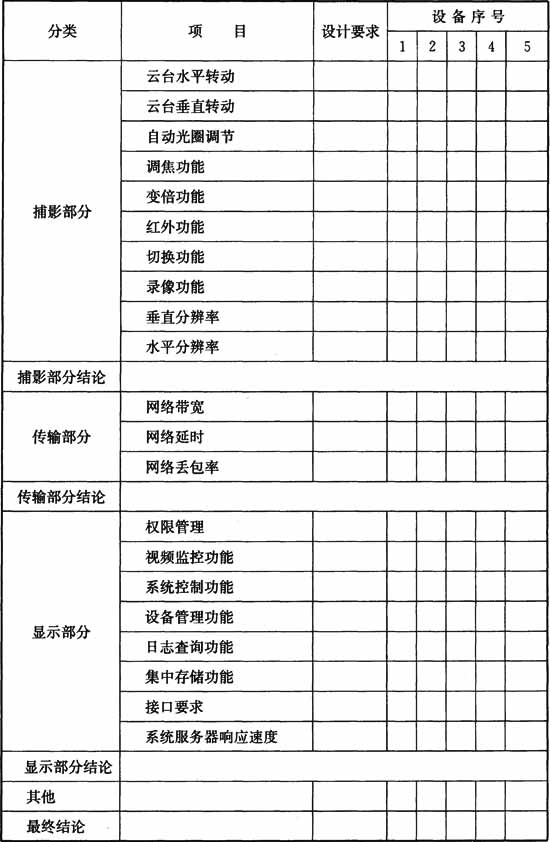

表7.0.4 系統功能驗收表
8 系統維護保養
8.0.1 施工現場應對視頻監控捕影部分、傳輸部分和顯示部分所涉及的設備、網絡和軟件部分進行維護保養。
8.0.2 維護保養的設備應包括捕影部分的攝像頭、云臺球罩、視頻服務器、硬盤錄像機或網絡視頻錄像機，傳輸部分的路由器、防火墻和無線AP，顯示部分的視頻顯示設備、圖像控制器、視頻矩陣切換器、VGA矩陣切換器和數字解碼器。
8.0.3 在維護保養過程中，攝像頭、視頻服務器、硬盤錄像機、網絡視頻錄像機、無線AP、路由器、防火墻和視頻顯示設備等關鍵設備如指標不達標，處理機制應符合下列規定：
1 當攝像機直連監視器的圖像質量低于本規范表7.0.2中的4級時，應及時維修或更換；
2 視頻服務器、硬盤錄像機和網絡視頻錄像機的視頻壓縮編碼器時延超過300ms，應及時維修或更換；
3 路由器、防火墻和無線AP任一接口故障或不能正常工作，應及時維修或更換；
4 視頻顯示設備如出現不能正常開機、分辨率下降、圖像顯示不穩定、有持續干擾信號等故障，應及時檢查、維修或更換。
8.0.4 維護保養應分常規巡檢、季度檢查和年度檢查，并應符合下列規定：
1 常規巡檢應檢查設備的運行狀態及對近期維修過的設備進行復檢；對網絡線路進行檢查與測試；
2 季度檢查除包含常規巡檢內容外，還應進行各類設備內外部的清潔工作，清潔工作宜為每季度一次；
3 年度檢查除包含季巡檢內容外，還應進行設備盤點、固定資產登記、設備與軟件運行情況的評估及下一年度系統升級的合理化建議。
