1 總 則
1.0.1 為統一防波堤工程的設計與施工技術要求，保證防波堤的安全性、適用性和耐久性，制定本規范。
1.0.2 本規范適用于港口工程中防波堤的設計與施工，其他承受波浪作用的水工建筑物可參照執行。
1.0.3 防波堤的平面布置、設計水位、波浪條件的確定，應按現行行業標準《海港總平面設計規范》(JTJ 211)和《海港水文規范》(JTJ 213)的有關規定執行。
1.0.4 防波堤的設計與施工除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 肩臺 berm
斜坡堤坡面上的平臺，或稱戧臺。
2.0.2 護面塊體 armor block
用于斜坡堤護面的塊石或混凝土人工塊體。
2.0.3 塊體容許失穩率 allowable ratio of instability of block
計算水位上、下各1.0倍設計波高的護面范圍內，在波浪作用下允許移動或滾落的塊體個數所占的百分率。
2.0.4 寬肩臺斜坡堤 wide-berm rubble mound breakwater
肩臺尺度較寬，在波浪作用下允許肩臺和坡面產生一定變形并形成動態平衡剖面的塊石護面斜坡堤。
2.0.5 正砌方塊直立堤 vertical breakwater of normal placed blocks
堤身由預制混凝土方塊逐層砌筑而成的重力式直立堤。
2.0.6 沉箱直立堤 vertical breakwater of caissons
堤身由鋼筋混凝土沉箱構成的重力式直立堤。
2.0.7 水平混合式直立堤 horizontal composite breakwater
外側拋填與堤身高度相近的塊石或人工塊體的直立堤。
2.0.8 削角直立堤 chamfered vertical breakwater
上部結構外側為削角斜面的直立堤。
2.0.9 開孔沉箱直立堤 vertical breakwater of perforated caissons
外壁開孔，內設消浪室的沉箱直立堤。
2.0.10 坐床式圓筒直立堤 seated-cylinder vertical breakwater
堤身由大直徑圓筒構成并置于拋石基床上的直立堤。
2.0.11 樁式直立堤 piled vertical breakwater
由排樁構成的直立堤。
2.0.12 半圓型防波堤 semi-circular breakwater
堤身由半圓形拱圈和底板組成的鋼筋混凝土構件或半圓形沉箱構成，置于拋石基床上的防波堤。
2.0.13 透空式防波堤 open type breakwater
上部擋浪，下部透空的防波堤。
2.0.14 越浪 overtopping
防波堤頂部有成層水體越過。
2.0.15 越浪量 overtopping volume
波浪越過堤頂?shù)乃?，以每延米的平均越浪流量表示?span style="display:none">大牛工程師
3 基本規定
4 斜坡式防波堤設計
5 直立式防波堤設計
6 其他型式防波堤設計
7 斜坡式防波堤施工
8 直立式防波堤施工
9 其他型式防波堤施工
附錄A 斜向波作用的計算
A.0.1 當波浪斜向作用于斜坡式防波堤時，護面塊體重量可按式(4.2.4-1)計算，除扭工字塊體護面外，式中的KD應以KDβ代替，KDβ應按下式計算：
式中 KDβ——斜向波作用時護面塊體的穩定系數；
KD——正向波作用時護面塊體的穩定系數；
h——試驗參數，按表A.O.1采用；
β——波向線與斜坡堤縱軸線法線的夾角(°)，適用于22.5°～67.5°。
試驗參數K 表A.0.1
A.0.2 當破碎波斜向作用于直立式防波堤時，可對正向波計算出的波浪力進行折減，折減系數可近似按下式計算：
式中 Kp——折減系數；
β——波向線與直立堤縱軸線法線的夾角(°)，適用于22.5°～90°。
附錄B 常用護面塊體形狀尺寸圖

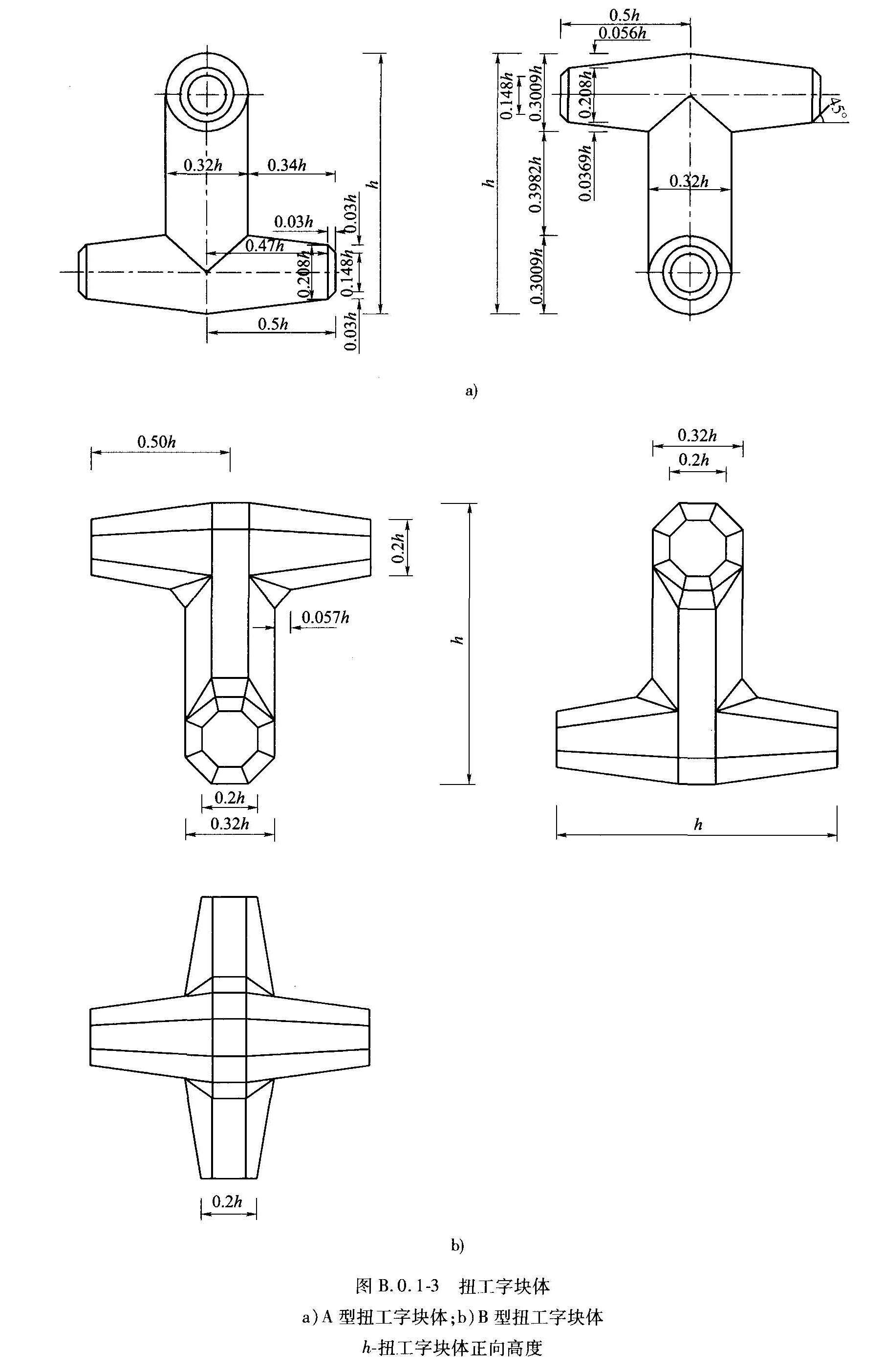

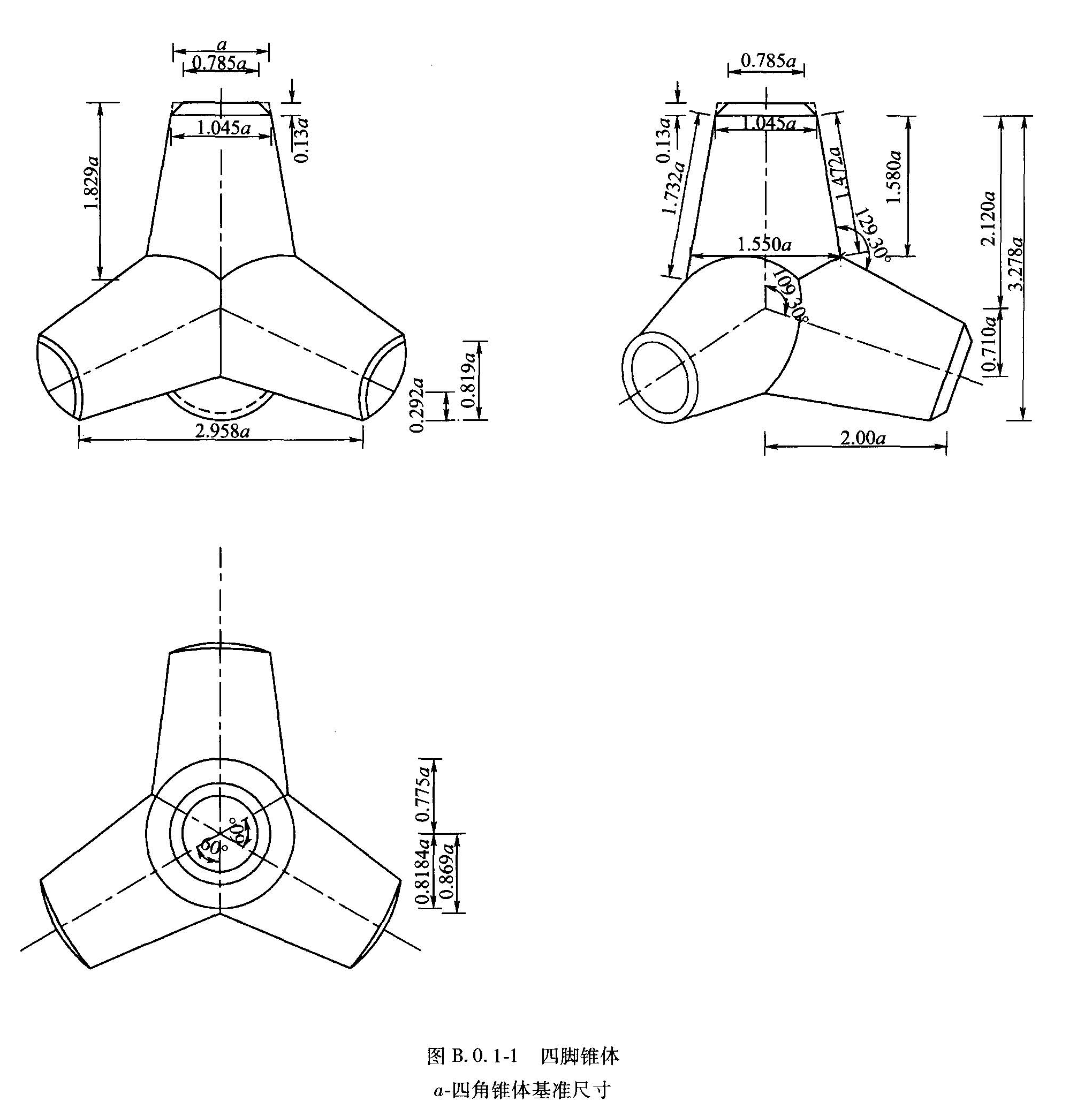

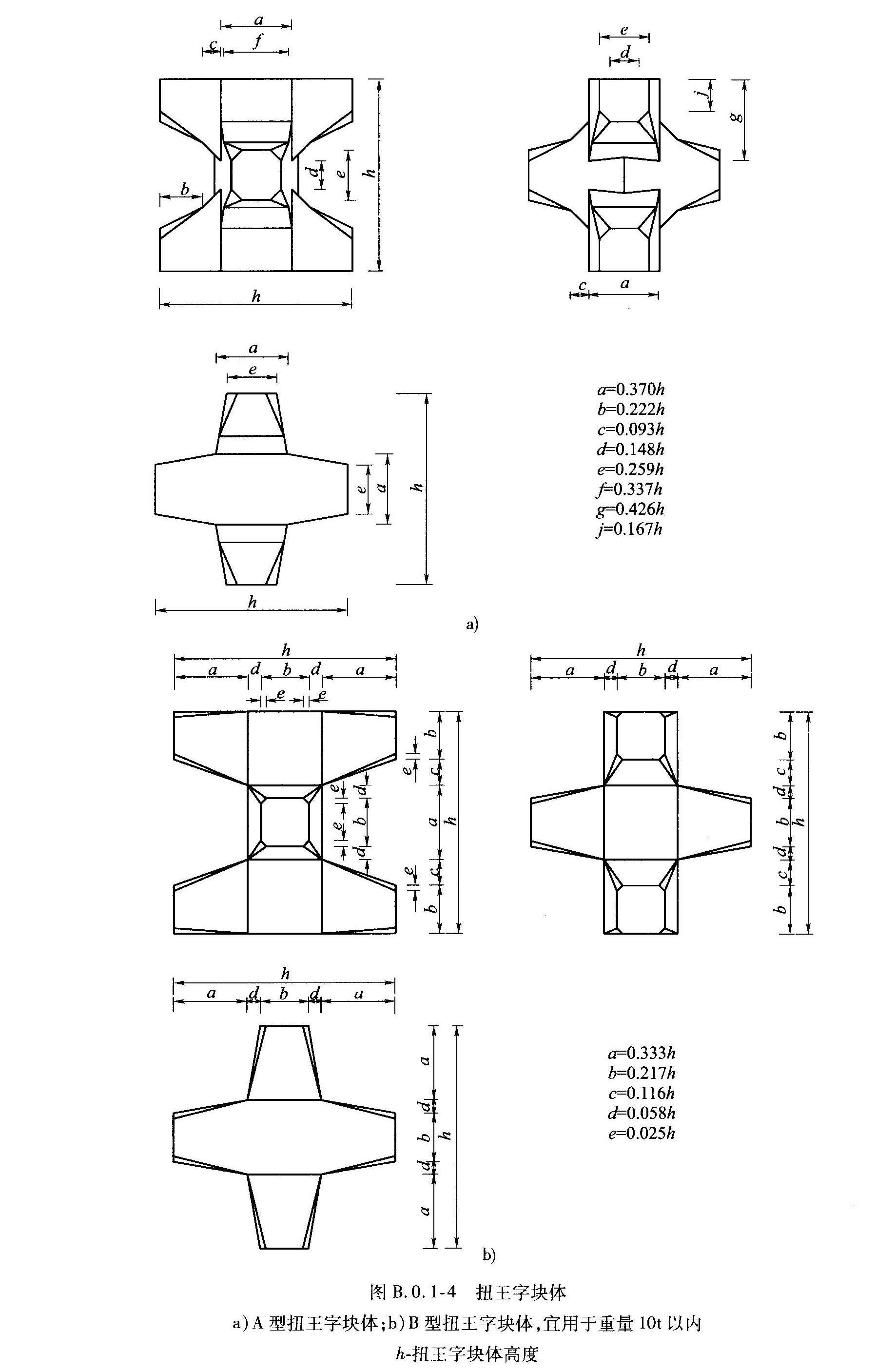

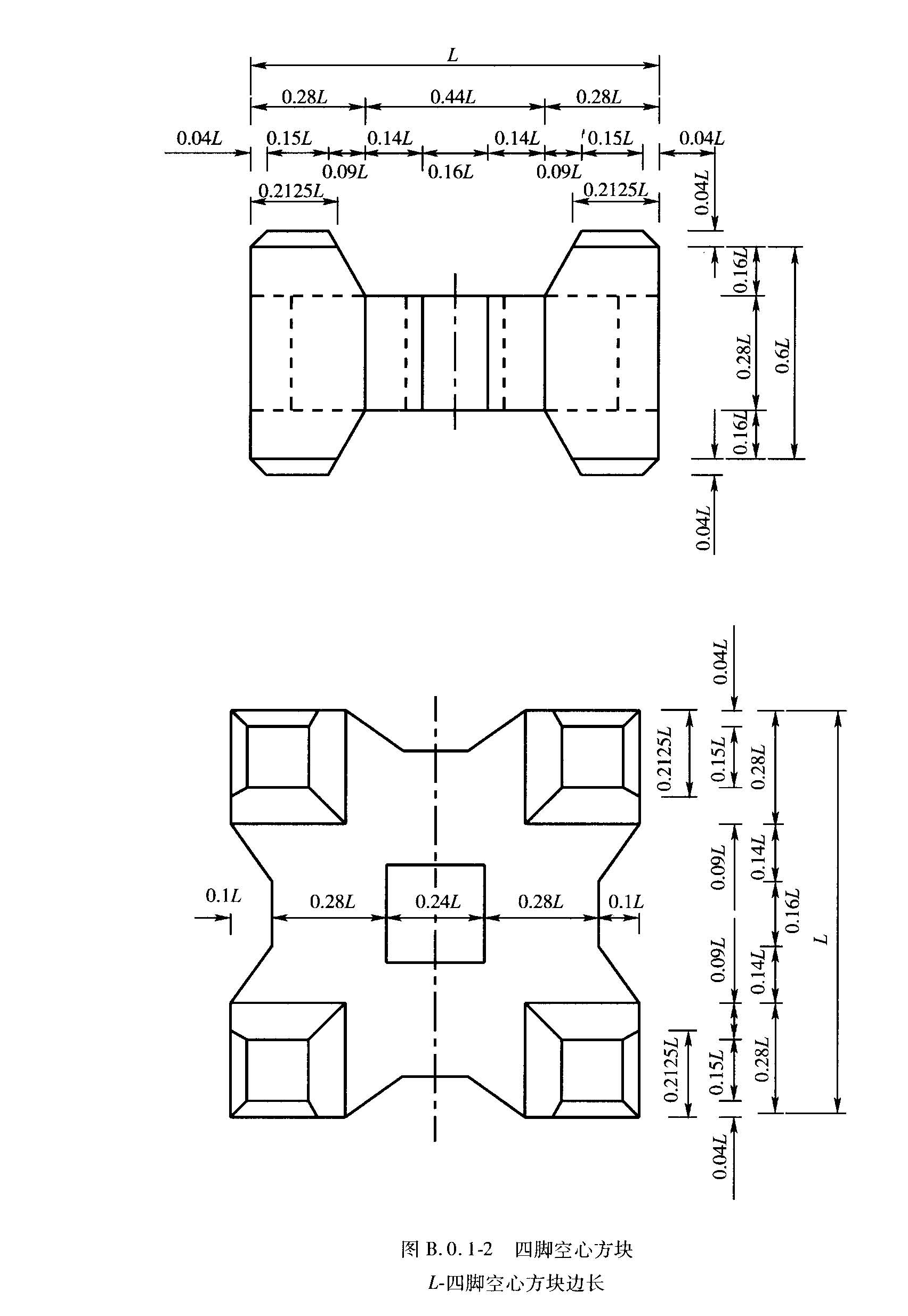

B.0.1 四腳錐體、四腳空心方塊、扭工字塊體、扭王字塊體的形狀尺寸見圖B.0.1-1～圖B.0.1-4。

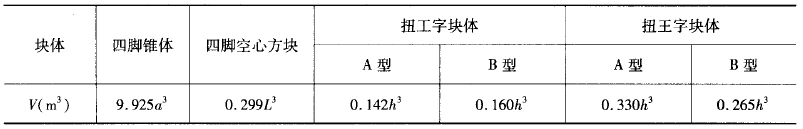

B.0.2 常用護面塊體的體積可按表B.0.2確定。
護面塊體體積 表B.0.2
附錄C 護面塊體的穩定重量、人工塊體

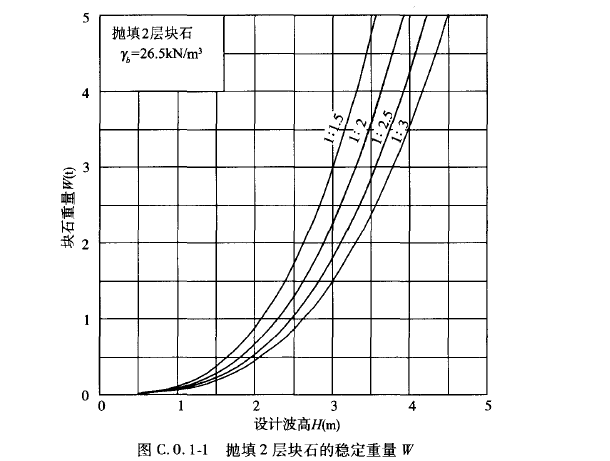

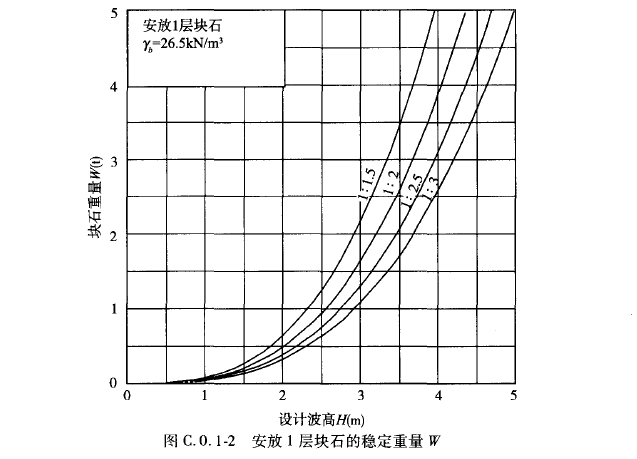

C.0.1 拋填2層塊石和安放1層塊石的穩定重量可分別按圖C.0.1-1和圖C.0.1-2確定。

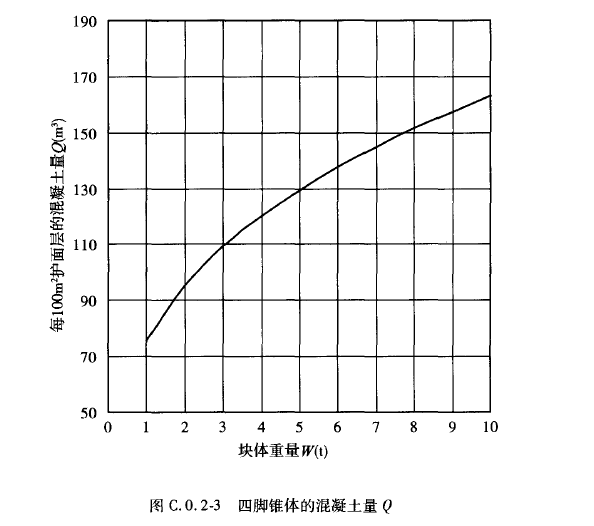

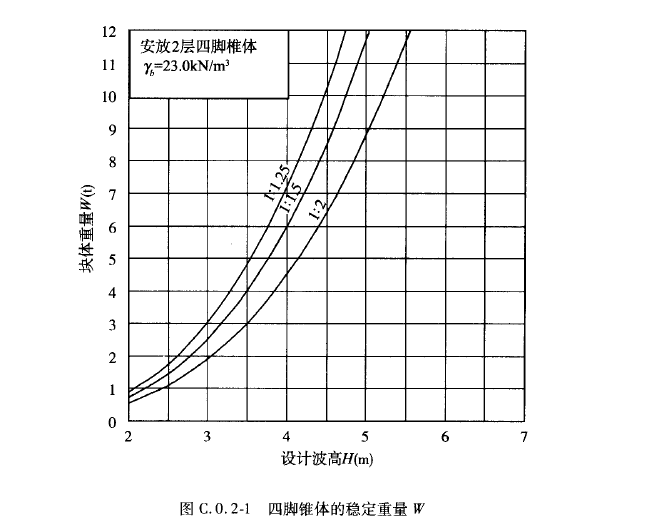

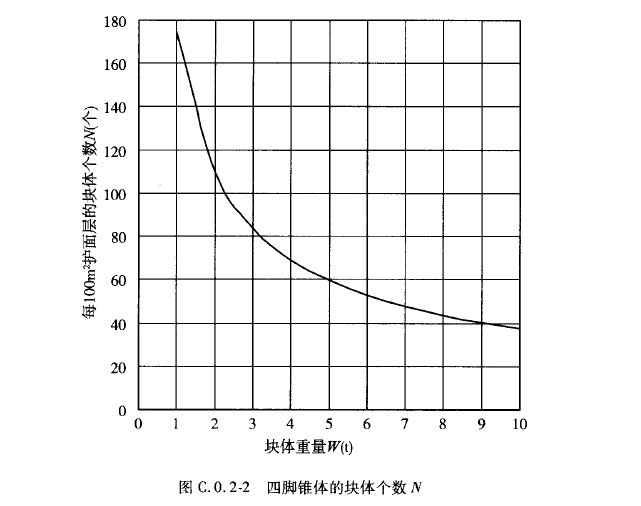

C.0.2 四腳錐體的穩定重量、塊體個數和混凝土量可分別按圖C.0.2-1、圖C.0.2-2和圖C.0.2-3確定。

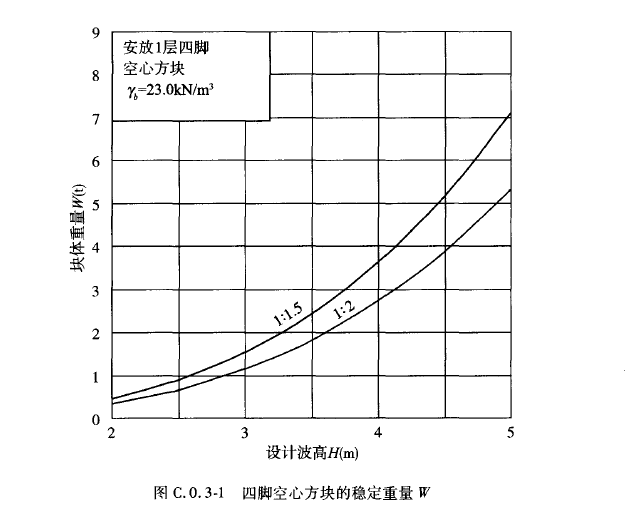

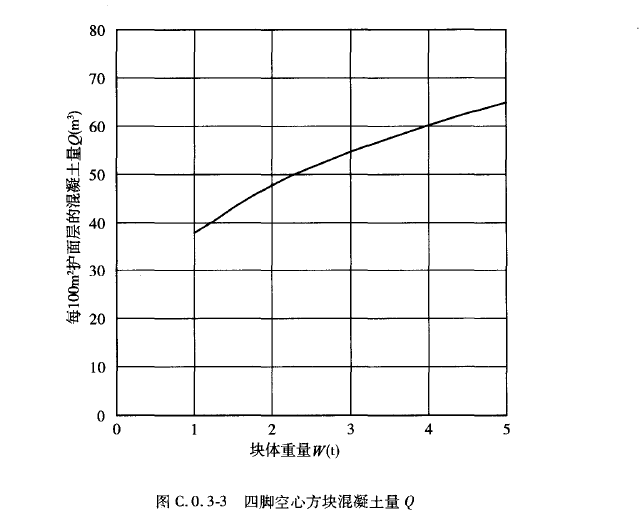

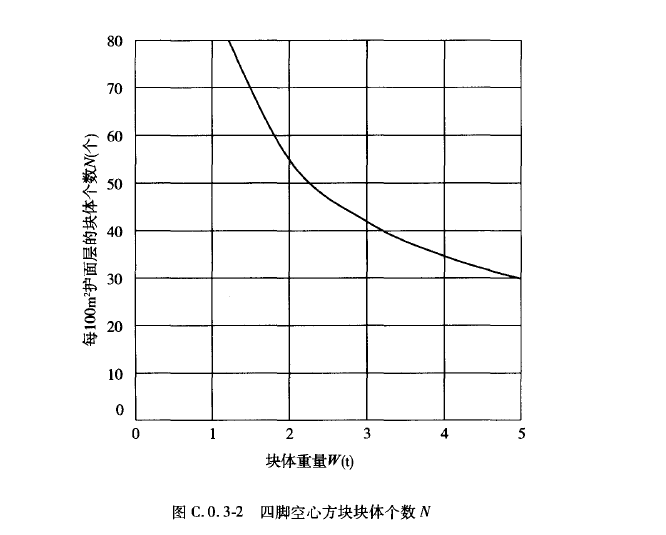

C.0.3 四腳空心方塊的穩定重量、塊體個數和混凝土量可分別按圖C.0.3-1、圖C.0.3-2和圖C.0.3-3確定。

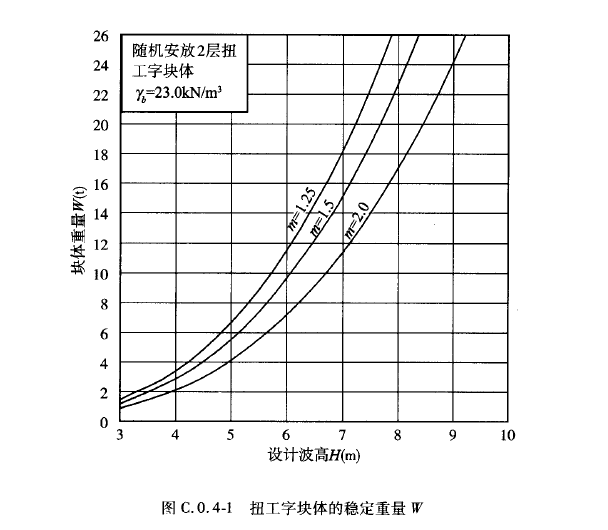

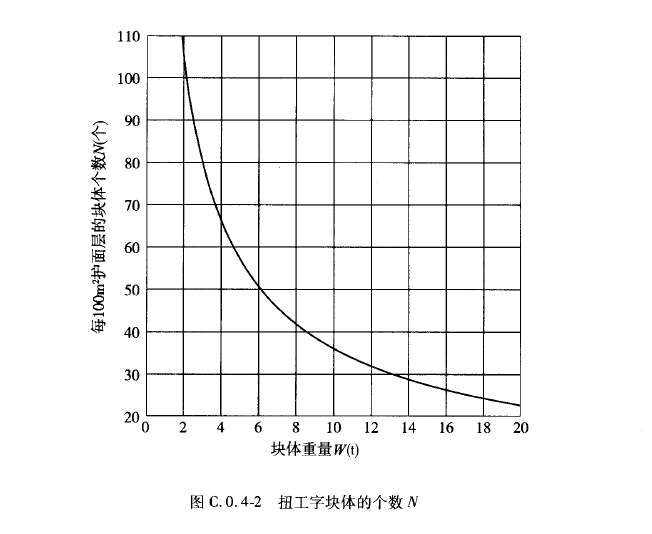

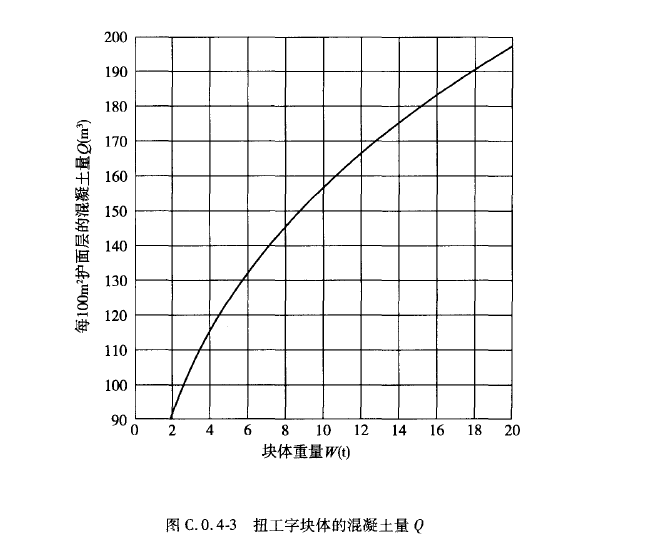

C.0.4 扭工字塊體的穩定重量、塊體個數和混凝土量可分別按圖C.0.4-1、圖C.0.4-2和圖C.0.4-3確定。

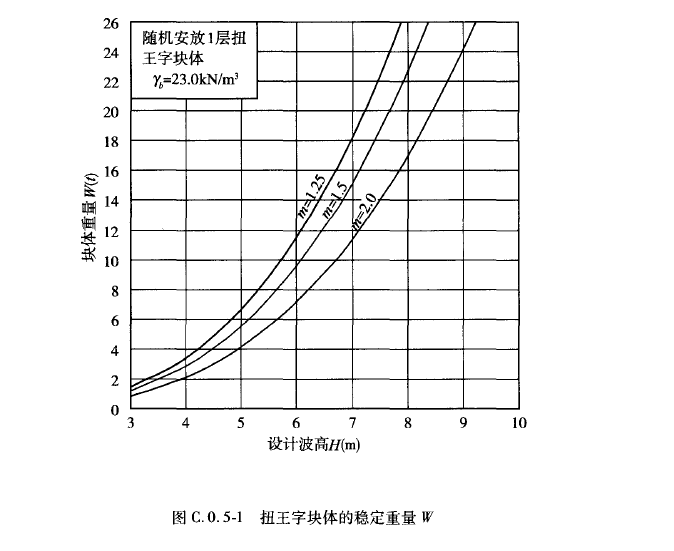

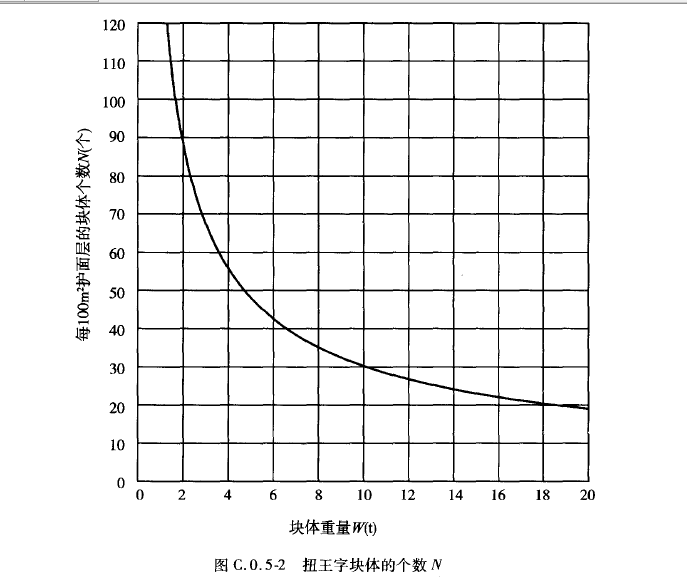

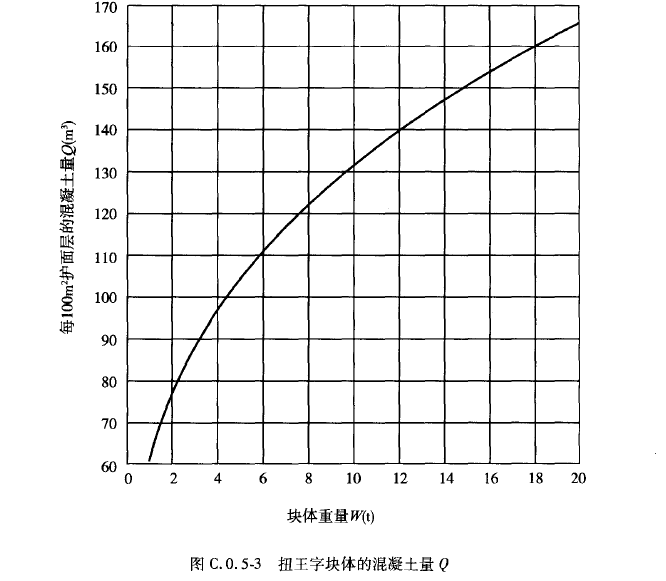

C.0.5 扭王字塊體的穩定重量、塊體個數和混凝土量可分別按圖C.0.5-1、圖C.0.5-2和圖C.0.5-3確定。
附錄D 斜坡堤前的海底沖刷計算

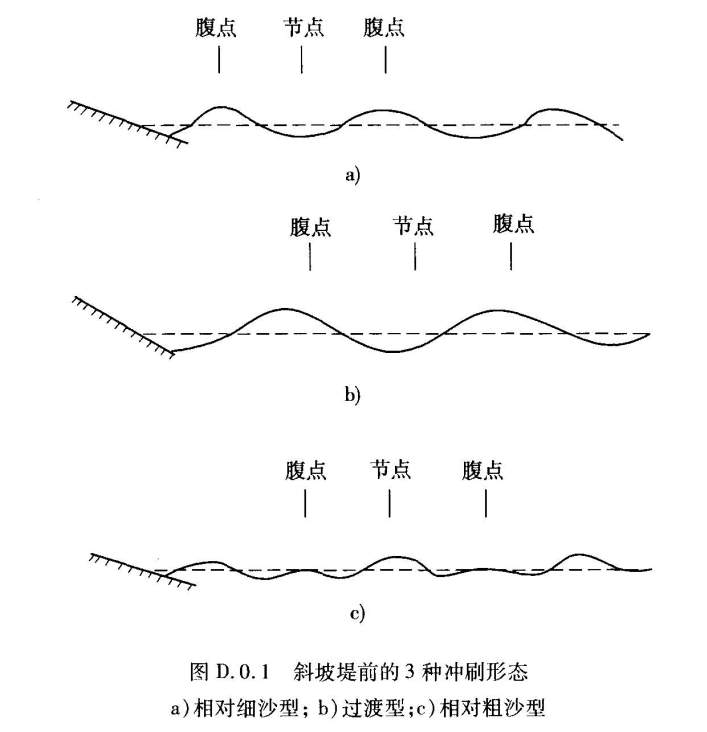

D.0.1 在部分立波作用下，斜坡堤前沙質海底沖刷形態可分為相對細沙型、過渡型和相對粗沙型(圖D.0.1)，并應滿足下列屬性：
(1)相對細沙型和相對粗沙型的沖刷剖面特性與立波作用下直立堤前相應的2種沖刷形態基本相同；
(2)對過渡型的沖刷形態，其沖刷谷和堆積峰的位置均偏離于部分立波的節點和腹點；
(3)對相對細沙型和過渡型的沖刷剖面，在斜坡堤坡面下將出現沖刷坑，采用護底塊石層加以保護。
D.0.2 斜坡堤前沙質海底沖刷形態的判別參數可按下列公式計算：
式中 β——沖刷形態的判別參數；
Vmax——立波節點處最大底流速(m／s)；
Vcr——底沙的起動流速(m／s)；
ω——沙粒的靜水沉降速度(m／s)；
H13％——累積頻率為13％的波高；
L——由平均周期計算得出的波長；
g——重力加速度，取9.81m／s2；
d——水深；
△——沙粒的相對重度；
D50——沙粒的中值粒徑；
T——波浪的平均周期；
γs——沙粒的重度(kN／m3)；
γ——水的重度(kN／m3)。
D.0.3 沖刷形態可作下列判定：
(1)當β>28時，為相對細沙型；
(2)當β<10時，為相對粗沙型；
(3)當10≤β≤28時，為過渡型。
D.0.4 斜坡堤前部分立波第一個腹點至斜坡坡面與靜水面交點間的距離可按下式計算：
式中 ι——堤前部分立波第一個腹點至斜坡坡面與靜水面交點間的距離；
L——由平均周期T計算得出的波長；
T——波浪的平均周期；
α——斜坡的坡角(°)；
Ru——波浪在斜坡面上的爬高；
g——重力加速度，取9.81m／s2。
D.0.5 當為相對細沙型或過渡型沖刷形態時，沖刷谷的最大深度可按下列公式計算：
式中 Zmf——沖刷谷的最大深度；
Hmax——波腹點處的波高；
d——水深；
L——由平均周期T計算得出的波長；
H13％——累積頻率為13％的波高；
HR——反射波高。

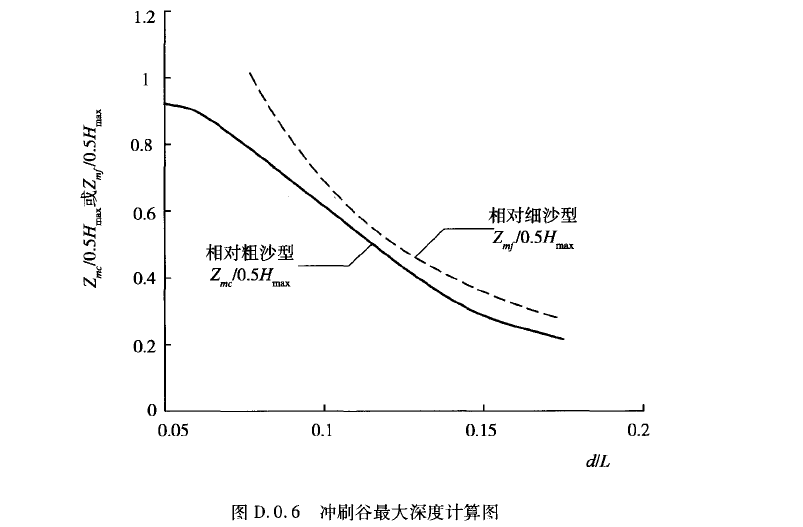

D.0.6 當為相對粗沙型沖刷形態時，沖刷谷的最大深度Zmc可按圖D.O.6確定。
附錄E 明基床基肩和坡面塊體穩定

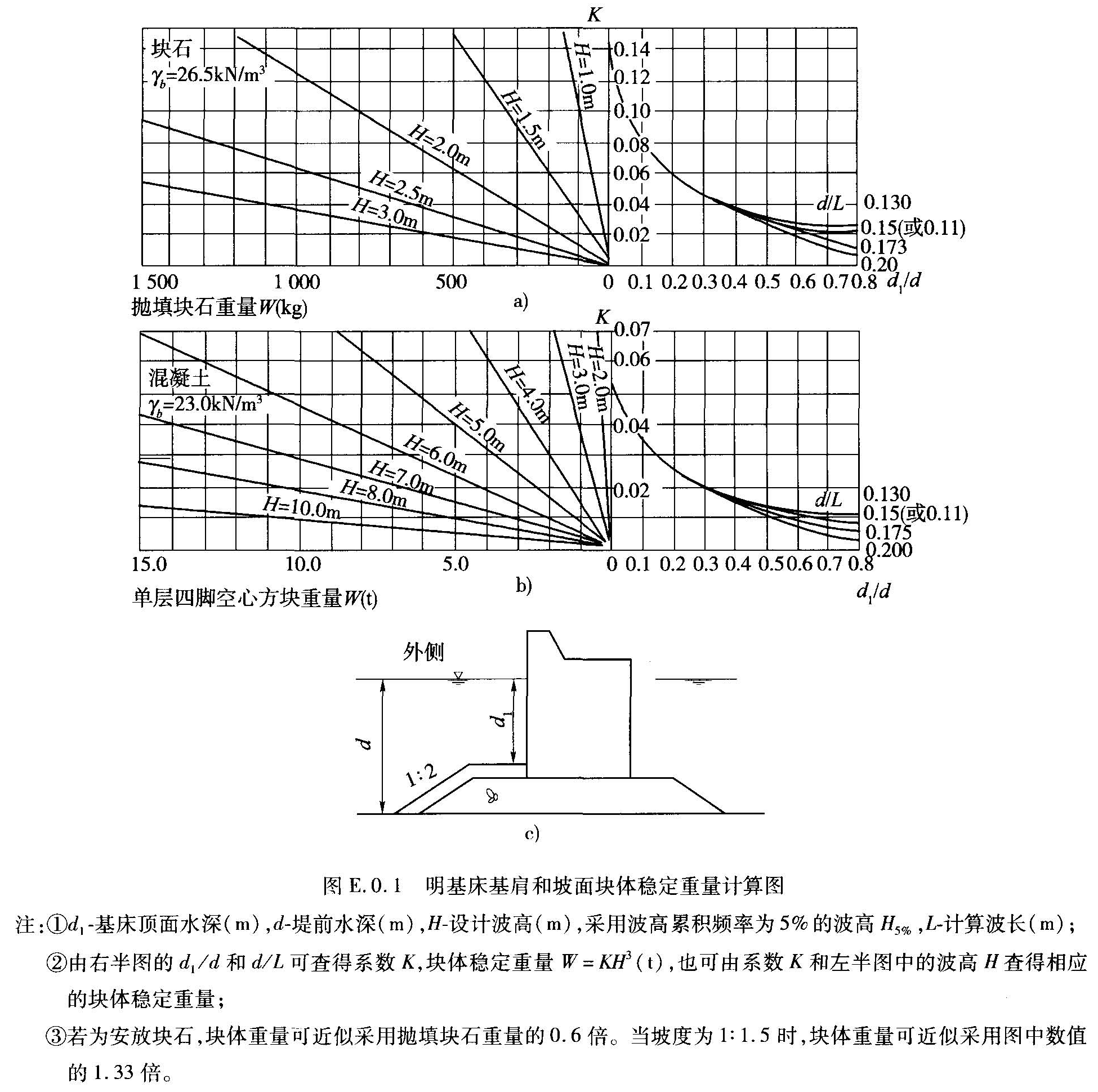

E.0.1 當明基床基肩和坡面塊體采用拋填塊石和單層四腳空心方塊時，其穩定重量可由圖E.O.1確定。
E.0.2 深水堤基床的基肩和坡面宜采用隨機安放人工塊體的型式；塊體的重量可近似取與按圖E.0.1查得四腳空心方塊相同的重量。
E.0.3 當明基床基肩和坡面塊體采用柵欄板時，應符合下列規定。
E.0.3.1 柵欄板的平面形狀宜采用長方形，其長邊與短邊的比值可按下列公式計算：
式中 a0——柵欄板的長邊，沿基床斜坡方向；
b0——柵欄板的短邊，沿堤軸線方向；
H——累積頻率為5％的波高。
E.0.3.2 當明基床的邊坡不陡于1:2，柵欄板的穩定厚度可按下式計算：
式中 h——柵欄板的穩定厚度；
H——累積頻率為5％的波高；
γ——水的重度(kN／m3)；
γb——柵欄板的重度(kN／m3)；
d——堤前水深；
d1——基床上水深。

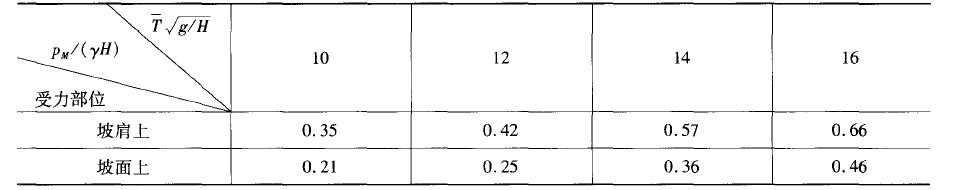

E.0.3.3 作用于基床護面柵欄板上的波浪力，其正向波壓強度標準值可按表E.0.3確定。
柵欄板正向波壓強度標準值PM(kPa) 表E.0.3
注：γ-水的重度(kN／m3)，H――累積頻率為5％的波高，T-波浪的平均周期，g-重力加速度(m／s2)。
附錄F 直立堤前的海底沖刷計算

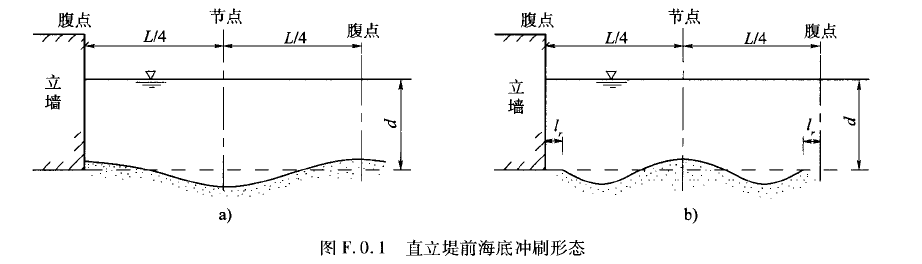

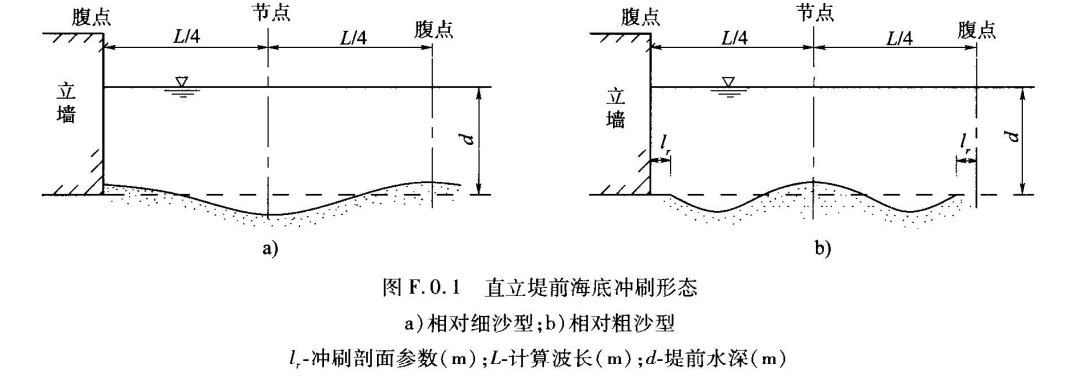

F.0.1 立波作用下直立堤前沙質海底沖刷形態可分為相對細沙型和相對粗沙型，并應滿足下列屬性：
(1)相對細沙型的沖刷形態，沙底在立波的節點處發生沖刷，在腹點附近發生堆積，見圖F.0.1a)；
(2)相對粗沙型的沖刷形態，沙底在節點與腹點的中部發生沖刷，在節點處發生堆積，見圖F.0.1 b)。
F.0.2 直立堤前沙質海底沖刷形態的判別參數可按下列公式計算：
式中 β——沖刷形態判別參數；
Vmax——立波節點處最大底流速(m／s)；
Vcr——底沙的起動流速(m/s)；
ω——沙粒的靜水沉降速度(m／s)；
H13％——有效波高；
L——由平均周期T計算得出的波長；
g——重力加速度，取9.81m／s2；
d——堤前水深；
△——沙粒的相對重度；
D50——沙粒的中值粒徑；
T——波浪的平均周期；
γs——沙粒的重度(kN／m3)；
γ——水的重度(kN／m3)。
F.0.3 沖刷形態可作下列判定：
(1)當β≥16.5時，為相對細沙型；
(2)當β<16.5時，為相對粗沙型。
F.0.4 相對細沙型的沖刷剖面可按下列公式計算：
式中 χf——沖刷剖面曲線的水平坐標值，自節點量起；
L——由平均周期T計算得出的波長；
θ——計算角(弧度)，取0～2π；
R——余擺線剖面參數(m)；
Zf——沖刷剖面曲線的垂直坐標值，白海底面以上Z0處量起，向上為正；
Zmf——沖刷谷的最大深度；
Z0——沖刷剖面參數(m)；
H——有效波高；
d——堤前水深。
F.0.5 相對粗沙型的沖刷剖面可按下列公式計算：
式中 Zc——沖刷剖面曲線的垂直坐標值；由海底面量起，向上為正；

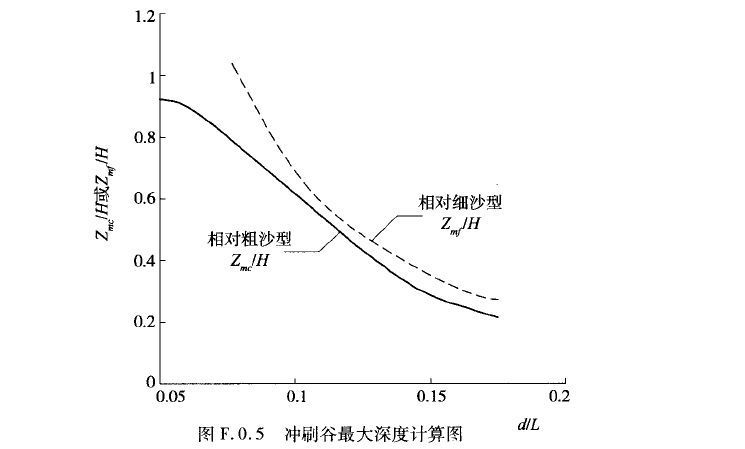

Zmc——沖刷谷的最大深度，可由圖F.O.5查得；
χc——沖刷剖面曲線的水平坐標值，自節點量起，χc由0至1.0，χc=1.O時相
當于水平距離為L/4一ι；
ιr——沖刷剖面參數(m)；
L——計算波長；
Vcr——底沙的起動流速(m／s)；
Vmax——立波節點處最大底流速(m／s)。

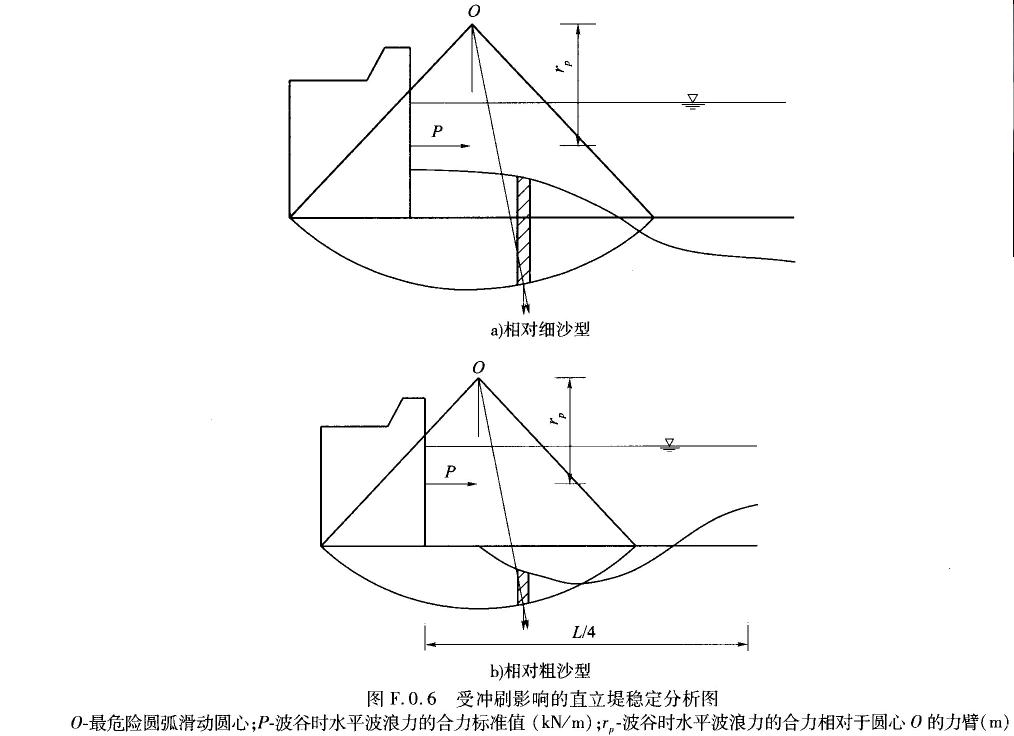

F.0.6 直立堤前護底塊石層的寬度，可根據堤前沖刷剖面由整體穩定性驗算確定(圖F.0.6)，但不應小于5m。
附錄G 削角直立堤波壓力計算

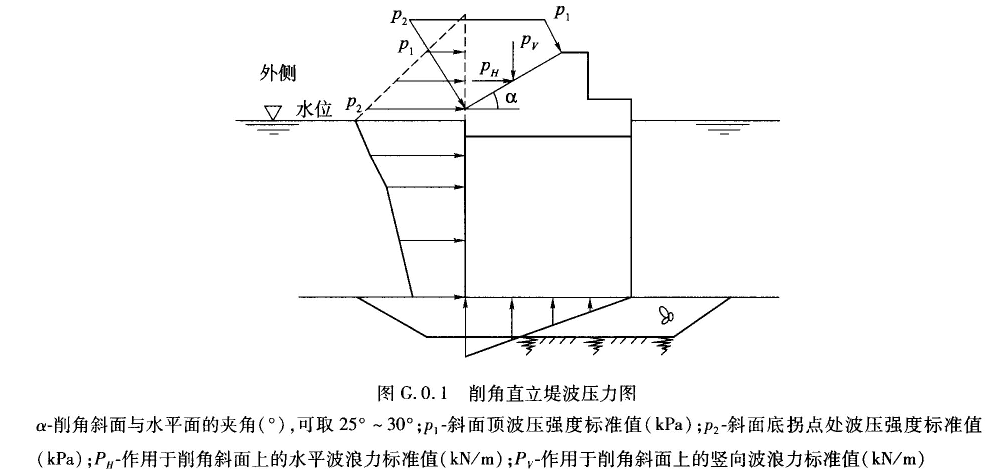

G.0.1 作用于削角直立堤上的波壓力，可先按不削角直立堤計算波壓力分布，再取作用于削角斜面上各點的波壓強度標準值等于不削角直立堤在同一高程上的波壓強度標準值(圖G.0.1)。
附錄H 矩形開孔沉箱波浪力計算
H.0.1 對開孔矩形沉箱結構，應計算水平波浪力和垂直波浪力，水平波浪力應包括消浪室開孔前墻上的正向水平波浪力、反向水平波浪力和消浪室后墻上的水平波浪力；垂直波浪力應包括消浪室內頂板、底板上的垂直波浪力和消浪沉箱底面上的波浪浮托力。本附錄的方法可用于消浪室前墻開孔率μ=20％～40％，消浪室相對寬度bc／L=0.078～0.266，相對水深d／L=0.207～0.355和d／H1％≥2.0，波浪不破碎、不越浪，低基床與暗基床工況。低基床的計算水深應取為基床上水深。

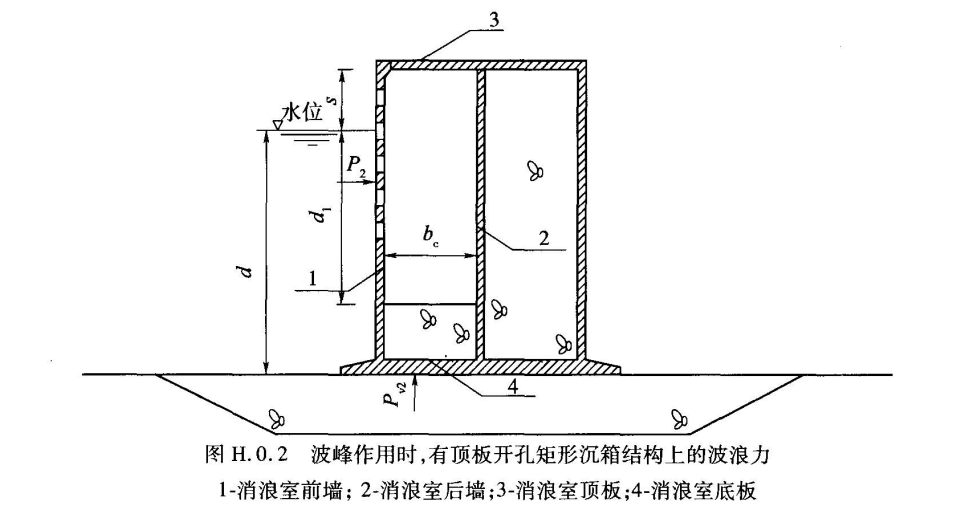

H.0.2 在正向不規則波波峰作用時，開孔矩形沉箱上的波浪力(圖H.0.2)可按下列規定計算：
(1)作用在開孔沉箱上每延米的最大總水平波浪力及相應的力臂值按式(H.0.2-1)～式(H.O.2-4)計算。當s／H(1)/3≥2.1時，不考慮頂板影響：
(2)作用在開孔沉箱上每延米的最大垂向波浪力及相應的力臂值按式(H.0.2-5)～式(H.0.2-8)計算，當s／H(1)/3≥2.1時，不考慮頂板影響：
(3)當計算水位上方?jīng)]有開孔或s／H(1)/3<0.5時，對式(H.0.2.6)計算的垂直力比值講行修正.修正系數按下式計算.
(4)最大垂直波浪力與最大水平波浪力的相對相位差△t/T按式(H.0.2-10)～式(H.0.2-11)計算，當s／H(1)/3≥1.7時，不考慮頂板的影響：
(5)最大總垂直力出現時刻的總水平力值為最大水平力值乘以折減系數，最大水平波浪力出現時刻的總垂直力值為最大總垂直力值乘以折減系數，折減系數按式(H.0.2-12)計算，力臂值不變。
式中 P1——無頂板開孔沉箱上的最大總水平波浪力(kN／m)，方向與波向一致；
P0——不開孔沉箱上的最大總水平波浪力(kN／m)，方向與波向一致；按現行行業標準《海港水文規范》(JTJ 213)的方法計算，波高采用H1％，波長采用平均周期對應的波長L；
H(1)/3——即H13％，有效波高；
L(1)/3——有效波長，由有效周期Ts計算；
d——基床上水深；
bc——消浪室凈寬；
μ——開孔率，為開孔面積除以開孔部分上下沿之間的全部面積；
P2——有頂板開孔沉箱上的最大總水平波浪力(kN／m)，方向與波向一致；
s——頂板底面離計算水位高度；
ι1——無頂板開孔沉箱上的總水平波浪力對沉箱底的力臂；
ι0——不開孔沉箱上的總水平波浪力對沉箱底的力臂；
ι2——有頂板開孔沉箱上的總水平波浪力對沉箱底的力臂；
Pv1——無頂板開孔沉箱上的最大總垂直波浪力(kN／m)，方向向上；
Pv0——不開孔沉箱上的最大總垂直波浪力(kN／m)，方向向上，按現行行業標準《海港水文規范》(JTJ 213)的方法計算，波高采用H1％，波長采用平均周期對應的波長L；
Pv2——有頂板開孔沉箱上的最大總垂直波浪力(kN／m)，方向向上；
ιv1——無頂板開孔沉箱上的總垂直波浪力對沉箱后踵的力臂；
ιv0——不開孔沉箱上的總垂直波浪力對沉箱后踵的力臂；
ιv2——有頂板開孔沉箱上的總垂直波浪力對沉箱后踵的力臂；
α——修正系數。
△t1——無頂板開孔沉箱最大垂直波浪力與出現最大水平波浪力的相位差；
△t2——有頂板開孔沉箱最大垂直波浪力與出現最大水平波浪力的相位差；
β1——折減系數；
△t——開孔沉箱最大垂直波浪力與出現最大水平波浪力的相位差，無頂板情況取△t，有頂板時情況取△t2；
Ts——有效波周期。

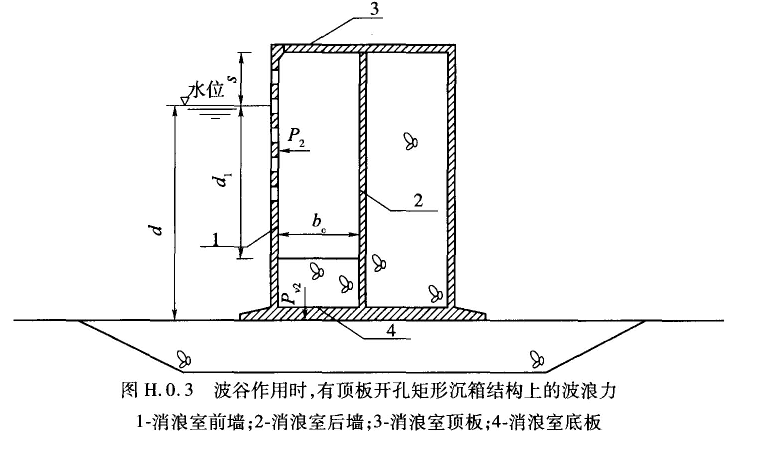

H.0.3 正向不規則波波谷作用時，開孔矩形沉箱結構上的波浪力(圖H.O.3)可按下列規定計算：
(1)作用在開孔沉箱上每延米最大總水平波浪力及相應的力臂值按式(H.0.3-1)～式(H.0.3-4)計算，當s／H(1)/3≥2.1時，不考慮頂板影響：
(2)作用在開孔沉箱上每延米的最大總垂向波浪力及相應力臂值按式(H.0.3-5)～式(H.0.3-7)計算，當s／H(1)/3≥2.1時，不考慮頂板影響；無頂板開孔沉箱上的總垂直波浪力對沉箱前趾的力臂與不開孔沉箱上的總垂直波浪力對沉箱前趾的力臂的比值參照式(H.0.2-7)計算：
(3)最大垂直波浪力與最大水平波浪力的相對相位差△t／Ts按式(H.0.3-8)～式(H.0.3-9)計算，當s／H(1)/3≥1.7時，不考慮頂板的影響：
(4)最大水平波浪力出現時刻的總垂直力值應為最大總垂直力值乘以折減系數，折減系數按式(H.0.3-10)計算，力臂值不變。
式中 P1——無頂板開孔沉箱上的最大總水平波浪力(kN／m)，方向與波向相反；
P0——不開孔沉箱上的最大總水平波浪力(kN／m)，方向與波向相反；按現行行業標準《海港水文規范》(JTJ 213)的方法計算，波高采用H1％，波長采用平均周期對應的波長L；
H(1)/3——即H13％，有效波高；
L(1)/3——有效波長，由有效周期Ts計算；
d——基床上水深；
bc——消浪室凈寬；
μ——開孔率，為開孔面積除以開孔部分上下沿之間的全部面積；
P2——有頂板開孔沉箱上的最大總水平波浪力(kN／m)，方向與波向相反；
s——頂板底面離計算水位高度；
ι1——無頂板開孔沉箱上的總水平波浪力對沉箱底的力臂；
ι0——不開孔沉箱上的總水平波浪力對沉箱底的力臂；
ι2——有頂板開孔沉箱上的總水平波浪力對沉箱底的力臂；
Pv1——無頂板開孔沉箱上的最大總垂直波浪力(kN／m)，方向向下；
Pv0——不開孔沉箱上的最大總垂直波浪力(kN／m)，方向向下，按現行行業標準《海港水文規范》(JTJ 213)的方法計算，波高采用H1％，波長采用平均周期對應的波長L；
Pv2——有頂板開孔沉箱上的最大總垂直波浪力(kN／m)，方向向下；
ιv1——無頂板開孔沉箱上的總垂直波浪力對沉箱前趾的力臂；
ιv2——有頂板開孔沉箱上的總垂直波浪力對沉箱前趾的力臂；
△t1——無頂板開孔沉箱最大垂直波浪力與出現最大水平波浪力的相位差；
Ts——有效波周期。
△t2——有頂板開孔沉箱最大垂直波浪力與出現最大水平波浪力的相位差；
β2——折減系數；
△t——開孔沉箱最大垂直波浪力與出現最大水平波浪力的相位差，無頂板情況取△t1，有頂板時情況取△t2。

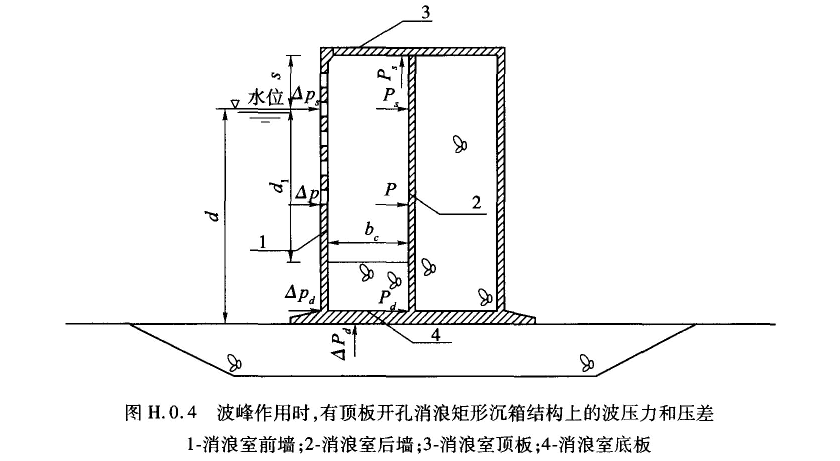

H.0.4 正向不規則波波峰作用時，開孔矩形沉箱結構上的波壓力(圖H.0.4)可按下列規定計算：
(1)在計算水位以下，消浪室前墻分為計算水位附近、中部及底部三個區，壓差分別按式(H.0.4-1)～式(H.0.4-3)計算：
(2)在計算水位以下，消浪室后墻分為計算水位附近、中部和底部三個區，壓強分別按式(H.0.4-4)一式(H.0.4-6)計算：
式中 △ps——計算水位附近，作用于消浪室前墻外側與內側的壓強之差(kPa／m)，方向與波向一致；
γ——水的重度(KN／m3)；
H(1)/3——即H13％，有效波高；
s——頂板底面離計算水位高度；
d——基床上水深；
L(1)/3——有效波長，由有效周期Ts計算；
μ——開孔率，為開孔面積除以開孔部分上下沿之間的全部面積；
△p——消浪室前墻的開孔孔口下沿，作用于開孔外側與內側壓強之差(kPa／m)，方向與波向一致；
bc——消浪室凈寬；
△pd——作用于消浪室前墻底部的外側與內側壓強之差(kPa/m)，方向與波向一致；
Ps——計算水位附近，作用于消浪室后墻的壓強(kPa/m)，方向與波向一致；
p——作用于消浪室后墻上對應于消浪室前墻中部位置的壓強(kPa／m)，方向與波向一致；
pd——消浪室后墻底部的壓強(kPa/m)，方向與波向一致；
(3)消浪室底板下側的浮托力與上側的滲透波浪力之間的壓差按式(H.0.4-3)計算，方向向上；
(4)當計算水位上方?jīng)]有開孔或s／H(1)/3<1.5時，有頂板開孔沉箱的頂板壓強按式(H.O.4-4)計算。H.O.5 在正向不規則波波谷作用時，開孔矩形沉箱結構上的波壓力(圖H.0.5)可按下列規定計算：

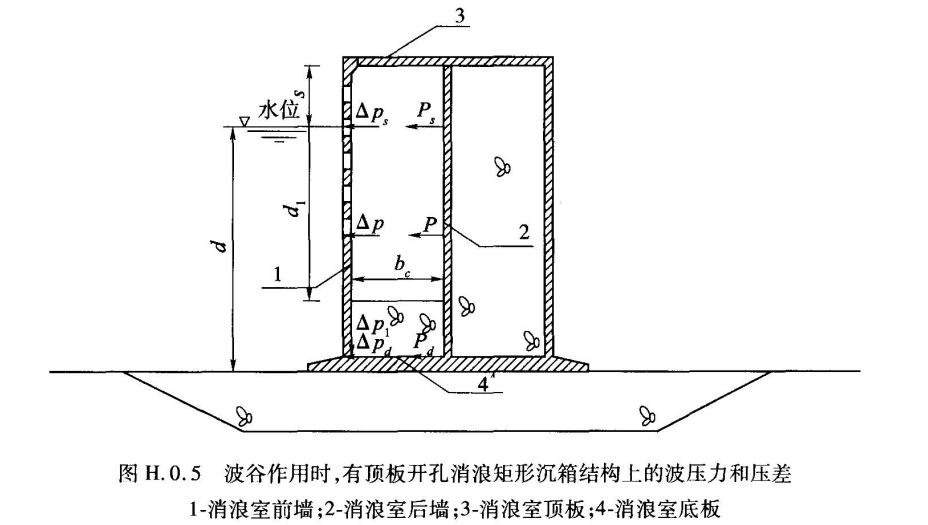

(1)在計算水位以下，消浪室前墻分為計算水位附近、中部及底部三個區，墻外側與內側的壓差分別按式(H.0.5-1)～式(H.0.5-3)計算：
(2)在計算水位以下，消浪室后墻分為計算水位附近、中部和底部三個區，壓強分別按式(H.0.5-4)～式(H.0.5-6)計算：
(3)消浪室底板下側的浮托力與上側滲透波浪力之問的壓差按下式計算：
式中 △ps——計算水位附近，作用于消浪室前墻外側與內側的壓強之差(kPa／m)，方向與波向相反；
γ——水的重度(KN／m3)；
H(1)/3——有效波高，即H13％；
s——頂板底面離計算水位高度；
bc——消浪室凈寬；
L(1)/3——有效波長，由有效波周期Ts計算；
μ——開孔率，為開孔面積除以開孑L部分上下沿之間的全部面積；
△p——消浪室前墻的開孔孔口下沿，作用于消浪室前墻外側與內側壓強之差(kPa／m)，方向與波向相反；
d——基床上水深；
△pd——作用于消浪室前墻底部的外側與內側壓強之差(kPa／m)，方向與波向相反；
ps——計算水位附近，作用于消浪室后墻的壓強(kPa／m)，方向與波向相反；
p——作用于消浪室后墻上對應于消浪室前墻中部位置的壓強(kPa／m)，方向與波向相反；
pd——消浪室后墻底部的壓強(kPa／m)，方向與波向相反；
△p1——消浪室底板下側的浮托力與上側的滲透波浪力之間的壓差(kPa／m)，方向向下。H.O.6 開孔矩形沉箱前波浪的反射率可按式(H.0.6-1)和式(H.O.6-2)計算，當s／H(1)/3≥1.7時，不考慮頂板影響。
式中 Kr1——無頂板開孔沉箱前的波浪反射系數；
bc——消浪室凈寬；
L(1)/3——有效波長，由有效波周期Ts計算；
d——基床上水深；
μ——開孔率，為開孔面積除以開孔部分上下沿之間的全部面積；
Kr2——有頂板開孔沉箱前的波浪反射系數；
s——頂板底面離計算水位高度。
附錄J 半圓型防波堤波壓力計算
J.0.1 當半圓型防波堤的堤頂高程高于計算水位0.7倍設計波高時，波峰作用下的波浪力可按下列規定確定。
J.0.1.1 波浪力強度可采用先按與半圓型堤相同水深、相同基床高度和相同堤頂高程的直立堤計算，再進行相位修正和角度修正的方法按下列步驟確定：

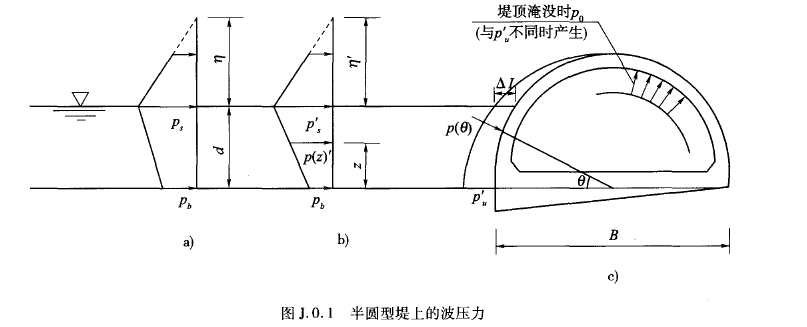

(1)波峰作用時，直立堤上的波壓力分布圖形如圖J.0.1所示，其中計算水位以上的高度、計算水位處的波壓力強度以及直立墻底面處的波壓力強度按下列公式計算：
a)直立墻波壓.b)相位修正后波壓；c)角度修正后波壓
(2)波峰作用于半圓型堤面上的波壓力強度，按下列公式進行相位修正：
(3)波峰作用于半圓型堤面上各點的波壓力強度，其方向垂直于堤面，按下式進行角度修正：
式中 η——計算水位以上的高度；
H——設計波高；
ps——計算水位處的波壓力強度(kPa)；
pb——直立墻底面處的波壓力強度(kPa)；
pu——直立墻底面海側的波浪浮托力強度(kPa)；
αs、αb——計算系數；
d——堤前水深；
L——設計波長；
d1——基床上水深；
η′——半圓型堤上的波壓力圖形零點在計算水位以上的高度；
P′s——半圓型堤上的計算水位處的波壓力強度(kPa)；
p′b——半圓形構件底面處的波壓力強度(kPa)；
λp——相位修正系數；
△ι——半圓型堤面上的p′s與p′b作用點問的水平距離；
θ——波壓作用點的圓心角(°)；
p(θ)——經角度修正后的堤面波壓力強度(kPa)，即半圓型防波堤上的波壓力強度；
p(Z)′——經相位修正后z點的波壓力強度(kPa)，Z為自半圓形構件底面起算的垂直高度，由p’s和p’b經內插求得。
J.0.1.2 作用于半圓型堤上總的水平波浪力和垂直波浪力可由半圓型堤面上各點波壓力強度分解的水平波壓力強度和豎向波壓力強度分別求得。
J.0.1.3 半圓形構件底板泄壓孔的開孔率小于10％時，作用于半圓形構件底板上的波浪浮托力強度，可按式(J.0.1-11)計算；作用于半圓形構件底板上的波浪浮托力可按式(J.0.1-12)計算。當開孔率等于或大于10％時，作用于底板上的波浪浮托壓力強度可忽略不計。
式中p’u——半圓形構件底面外邊緣的波浪浮托力強度(kPa)；
p’h——半圓形構件底面處的波壓力強度(kPa)；
Pu——半圓形構件底面的波浪浮托力(kPa)；
B——半圓形構件的底寬。
J.0.2 當半圓型防波堤的堤頂高程位于或低于計算水位，且半圓形構件的外半徑與波長之比不大于0.085時，波峰作用下的波浪力可按下列規定確定。
J.0.2.1 波浪力強度可采用先按與半圓型堤相同水深、相同基床高度和相同堤頂高程的直立堤按式(J.0.1-1)～式(J.0.1-5)計算，再進行相位修正和角度修正的方法按下列步驟確定：
(1)波峰作用于半圓型堤面上的波壓力強度，按下列公式進行相位修正：
式中 η′——半圓型堤上的波壓力圖形零點在計算水位以上的高度；
η——計算水位以上的高度；
p′s——半圓型堤上的計算水位處的波壓力強度(kPa)；
ps——計算水位處的波壓力強度(kPa)；
p′b——半圓形構件底面處的波壓力強度(kPa)；
λ′p——堤頂淹沒時的相位修正系數；
pb——直立墻底面處的波壓力強度(kPa)；
(△ι)′——p′b作用點與堤頂間的水平距離；
L——設計波長。
(2)波峰作用于半圓型堤面上各點的波壓力強度，其方向垂直于堤面，按式(J.0.1-10)進行角度修正。
J.0.2.2 作用于半圓型堤上總的水平波浪力和垂直波浪力可由半圓型堤面上各點波壓力強度分解的水平波壓力強度和豎向波壓力強度分別求得。
J.0.2.3 當半圓形構件底板泄壓孔的開孔率等于或大于10％時，作用于底板上的波浪浮托壓力強度可忽略不計，作用在半圓型拱圈里側方向向外的波浪壓力強度可按下式計算：
式中 P0——作用在半圓型拱圈里側方向向外的波浪壓力強度(kPa)；
p′b——半圓形構件底面處的波壓力強度(kPa)。
附錄K 本規范用詞用語說明
K.0.1 為便于在執行本規范條文時區別對待，對要求嚴格程度的用詞用語說明如下：
(1) 表示很嚴格，非這樣做不可的：
正面詞采用“必須”；
反面詞采用“嚴禁”。
(2) 表示嚴格，在正常情況下均應這樣做的：
正面詞采用“應”；
反面詞采用“不應”或“不得”。
(3) 表示允許稍有選擇，在條件許可時首先應這樣做的：
正面詞采用“宜”；
反面詞采用“不宜”。
表示有選擇，在一定條件下可以這樣做的采用“可”。
K.0.2 條文中指定應按其他有關標準、規范執行時，寫法為“應符合……的有關規定”或“應按……執行”。
