（免費下載）CJ/T 124-2016 給水用鋼骨架聚乙烯塑料復合管件
1 范 圍
1 范 圍
本標準規定了給水用鋼骨架聚乙烯塑料復合管件(以下簡稱管件)的術語和定義，原料，一般規定，要求，試驗方法，檢驗規則，標志、包裝、運輸和貯存。
本標準適用于建筑物內外架空與埋地的給水用鋼骨架聚乙烯塑料復合管件。
本標準與CJ／T 123《給水用鋼骨架聚乙烯塑料復合管》配合使用。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 228.1 金屬材料 拉伸試驗 第1部分：室溫試驗方法
GB／T 709 熱軋鋼板和鋼帶的尺寸、外形、重量及允許偏差
GB／T 1033.1 塑料 非泡沫塑料密度的測定 第1部分：浸漬法、液體比重瓶法和滴定法
GB／T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃
GB／T 2918 塑料試樣狀態調節和試驗的標準環境
GB／T 3682 熱塑性塑料熔體質量流動速率和熔體體積流動速率的測定
GB／T 6111 流體輸送用熱塑性塑料管材 耐內壓試驗方法
GB／T 8806 塑料管道系統 塑料部件 尺寸的測定
GB／T 13021 聚乙烯管材和管件炭黑含量的測定(熱失重法)
GB 15558.1 燃氣用埋地聚乙烯(PE)管道系統 第1部分：管材
GB／T 15560 流體輸送用塑料管材液壓瞬時爆破和耐壓試驗方法
GB／T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB／T 18251 聚烯烴管材、管件和混配料中顏料或炭黑分散的測定方法
GB／T 18252 塑料管道系統 用外推法確定熱塑性塑料材料以管材形式的長期靜液壓強度
GB／T 18476 流體輸送用聚烯烴管材 耐裂紋擴展的測定 切口管材裂紋慢速增長的試驗方法(切口試驗)
GB／T 19466.6 塑料 差示掃描量熱法(DSC) 第6部分：氧化誘導時間(等溫OIT)和氧化誘導溫度(動態OIT)的測定
CJ／T 123 給水用鋼骨架聚乙烯塑料復合管
3 術語和定義
3.1
公稱內徑 nominal inside diameter
DN／ID
與內徑相關的公稱尺寸，單位為毫米。
3.2
公稱壓力 nominal pressure
PN
管件在20℃工作溫度條件下輸送水時允許使用的最大工作壓力，單位為兆帕(MPa)。
3.3
鋼骨架聚乙烯塑料復合管件 steel reinforced polyethylene plastic fittings
將鋼板沖孔、卷筒焊制成的加強骨架，與聚乙烯塑料注塑復合成型的管件。
3.4
鋼塑復合增強電熱熔帶 steel reinforced polyethylene electrofusion belt
以增強鋼絲網與聚乙烯材料經擠出后，再與電熱絲網復合制成的電熱熔帶。
4 原 料
4.1 聚乙烯
生產管件應使用PE80及以上級別的聚乙烯管道專用料。僅可加入必要的添加劑，添加劑應均勻分散，并應符合表1的規定。

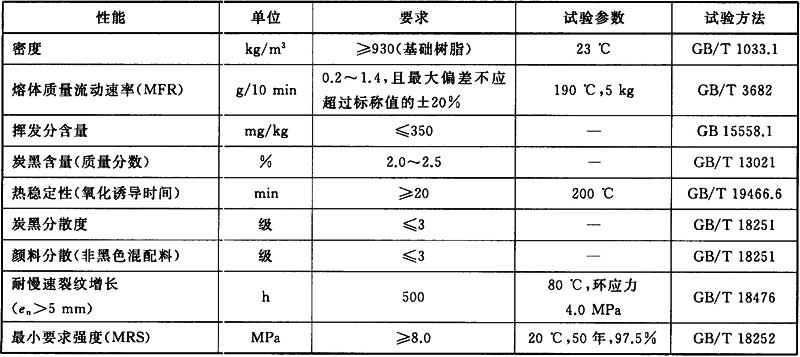

表1 聚乙烯原料的性能
5 一般規定
5.1 電熔套筒
電熔套筒應具有兩個同軸的承口、并在承口內壁預埋電阻絲。根據兩端承口公稱直徑差異，可分為等徑電熔套筒和異徑電熔套筒。
5.2 法蘭管件
法蘭管件可分為預埋電阻絲的電熔承口法蘭管件、無電阻絲的插口法蘭管件。
5.3 其他管件
其他管件包括11.25°、22.5°、45°、90°彎頭，等徑三通、變徑三通，異徑管件等。
5.4 端口型式
管件端口結構可根據連接方式，分為法蘭接頭、電熔承口、插口等。承插口結構可分為平口和錐形口，電熔承口內壁應預埋電阻絲。
5.5 鋼塑復合增強電熱熔帶
鋼塑復合增強電熱熔帶規格與管材規格應匹配。用于工作壓力不高于1.0MPa、輸送介質溫度不超過45℃的管材連接。
5.6 最大工作壓力的折減
在不同工作溫度下，管件最大工作壓力應以公稱壓力乘以表2規定的折減系數確定。
表2 工作溫度對管件最大工作壓力的折減系數
6 要 求
6.1 顏色
管件宜為黑色。
6.4 不圓度
管件不圓度不應超過公稱內徑的5％。
6.5 物理機械性能
管件物理機械性能應符合表3的規定。

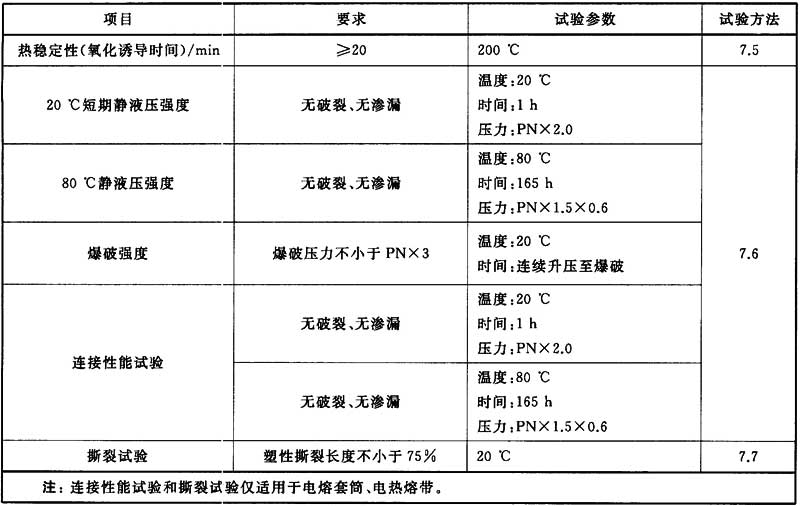

表3 管件物理機械性能
6.6 電熔管件及電熱熔帶的電阻
電熔管件及電熱熔帶的電阻范圍不應超過設計值±10％。
6.7 衛生性能
輸配飲用水的管件衛生性能應符合GB／T 17219的規定。
7 試驗方法
7.1 試驗狀態調節和試驗的標準環境
試樣狀態調節和試驗的標準環境應符合GB／T 2918的規定，溫度為(23±2)℃，試樣狀態調節時間應不少于24h。
7.2 鋼板屈服強度
鋼板屈服強度按GB／T 228.1執行。
7.3 外觀和顏色
目測，內壁可用光源在逆光下觀察。
7.5 熱穩定性(氧化誘導時間)
熱穩定性(氧化誘導時間)按GB／T 19466.6執行。
7.6 物理機械性能
短期靜液壓強度試驗、連接性能試驗按GB／T 6111執行，爆破強度試驗按GB／T 15560執行，采用單件或組合件進行試驗。試驗溫度、時間和試驗壓力應符合表3的規定。以45°彎頭為例，試樣安裝形式見圖1。
說明：
1——放氣閥；
2——電熔連接；
3——接液壓泵。

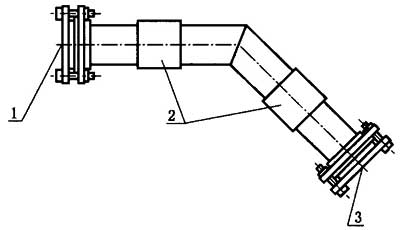

圖1 短期靜液壓強度、爆破強度和連接性能試驗連接示意圖
7.7 撕裂試驗
在電熔焊接組件接頭上，沿母線方向切取4條寬度為15mm～25mm的樣條，樣條在圓周方向上均布。使用合適的夾具，以10mm／min的速率將樣條的電熔承口(或電熱熔帶)與管材(或管件)插口部分撕裂，暴露出焊接面。
7.8 電阻測量
電熔管件及電熱熔帶的電阻應使用分辨率不低于10mΩ，精度不低于讀數的2.5％的電阻儀進行測量。
7.9 衛生性能測定
輸配飲用水用管件的衛生性能測定按GB／T 17219執行。
8 檢驗規則
8.1 檢驗分類
檢驗可分為出廠檢驗和型式檢驗。
8.2 組批
產品應以同一原料、配方和工藝生產的同一規格管件為一批。每批數量應不超過3000件，當生產期30d仍不足3000件時，應以30d的產量為一批。
9 標志、包裝、運輸和貯存
9.1 標志
管件應有下列標志，標志不應削弱管件性能：
a)管件類型、規格；
b)生產廠名或商標；
c)本標準號；
d)生產日期或生產批號。
9.3 運輸
管件運輸時，不應受到劇烈的撞擊、劃傷、拋摔、曝曬、雨淋和污染。
附錄A 電熔承口結構及基本參數
附錄A 電熔承口結構及基本參數
電熔承口結構及基本參數見圖A.1和表A.1。

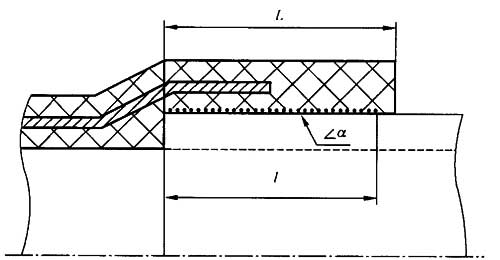

圖A.1 電熔承口結構示意圖

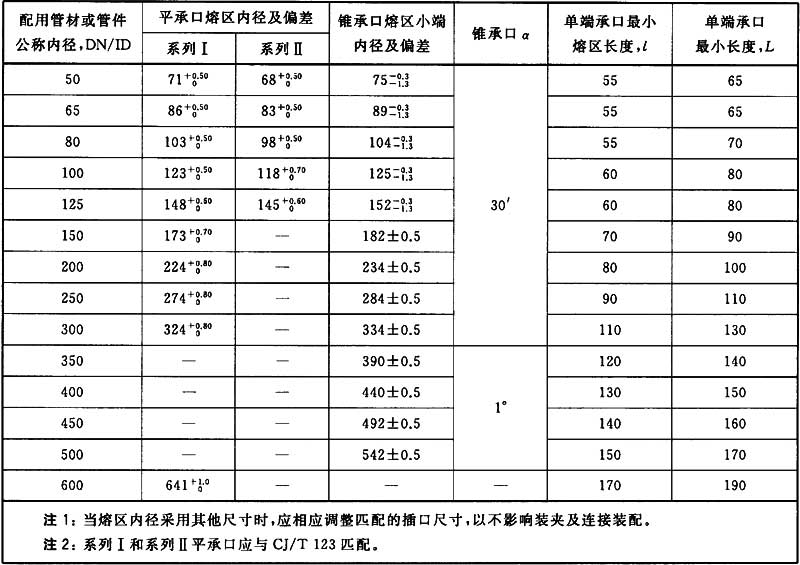

表A.1 電熔承口基本參數 單位為毫米
附錄B 90°彎頭、45°彎頭、等徑三通管件結構及安裝尺
附錄B 90°彎頭、45°彎頭、等徑三通管件結構及安裝尺寸
90°彎頭、45°彎頭、等徑三通管件結構及安裝尺寸見圖B.1和表B.1。

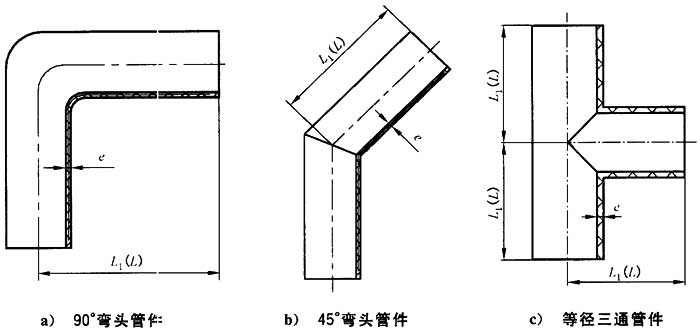

圖B.1 90°彎頭、45°彎頭、等徑三通管件結構示意圖

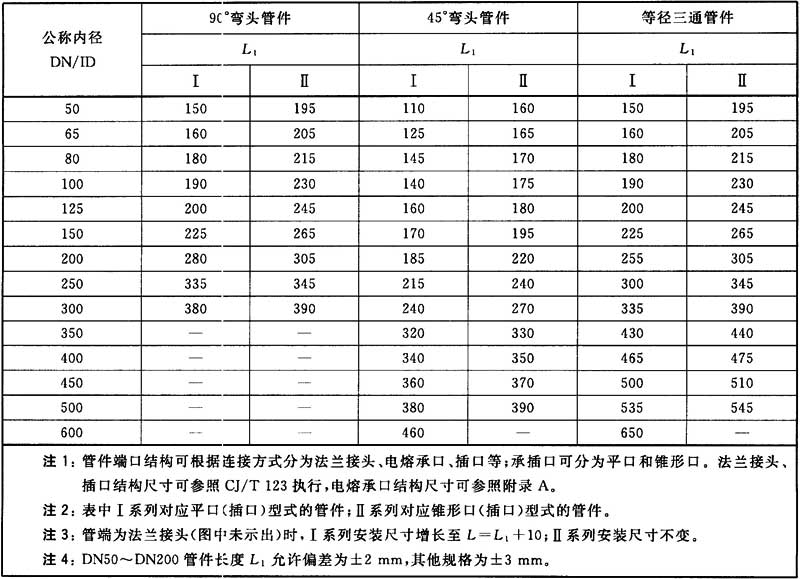

表B.1 90°彎頭、45°彎頭、等徑三通管件安裝尺寸 單位為毫米
附錄C 異徑管件結構及基本參數
附錄C 異徑管件結構及基本參數
異徑管件結構及基本參數見圖C.1和表C.1。

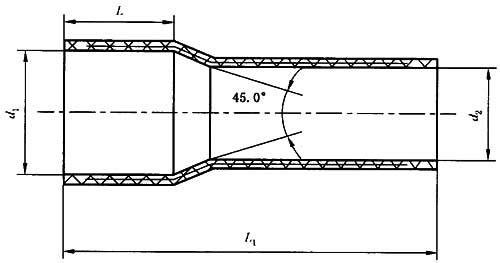

圖C.1 異徑管件結構示意圖

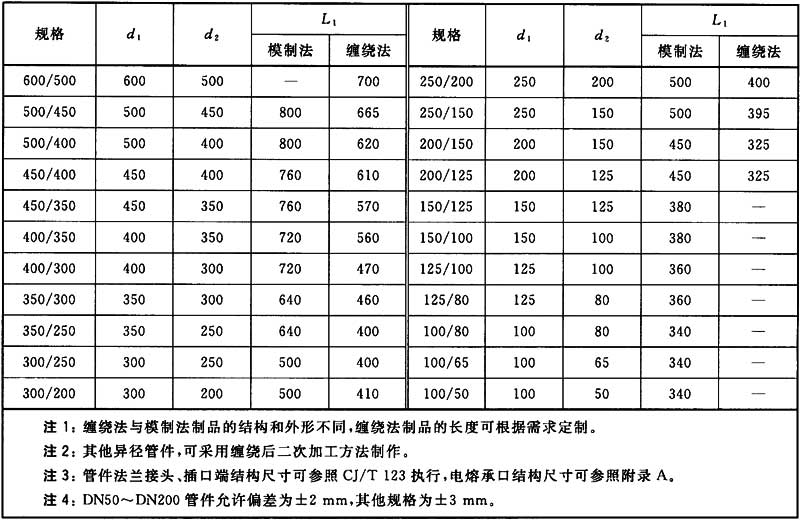

表C.1 異徑管件基本參數 單位為毫米
附錄D 法蘭管件結構及基本參數
附錄D 法蘭管件結構及基本參數
法蘭管件結構及基本參數見圖D.1和表D.1。

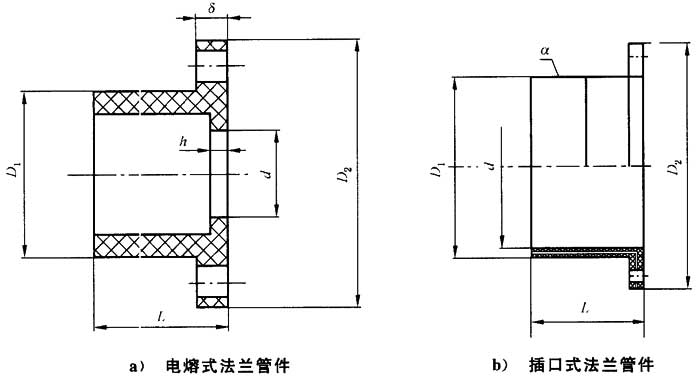

圖D.1 法蘭管件結構示意圖

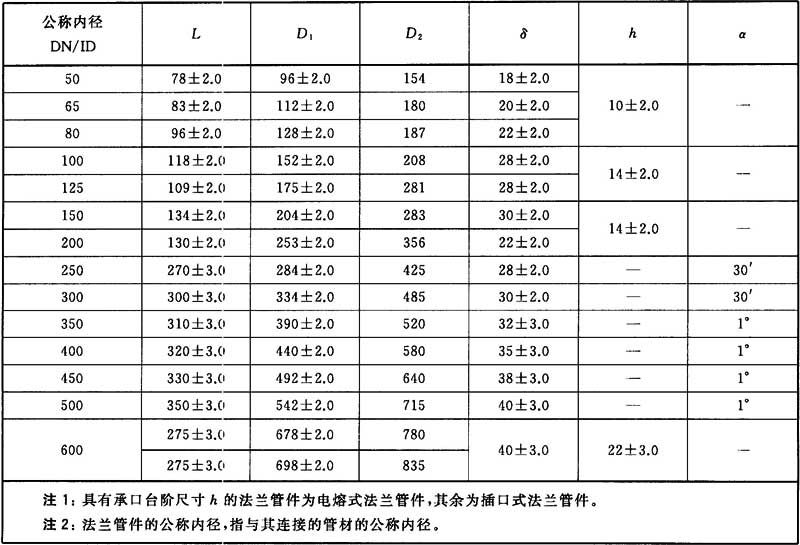

表D.1 法蘭管件基本參數 單位為毫米
附錄E 鋼塑復合增強電熱熔帶結構及基本參數
附錄E 鋼塑復合增強電熱熔帶結構及基本參數
鋼塑復合增強電熱熔帶結構及基本參數見圖E.1和表E.1。

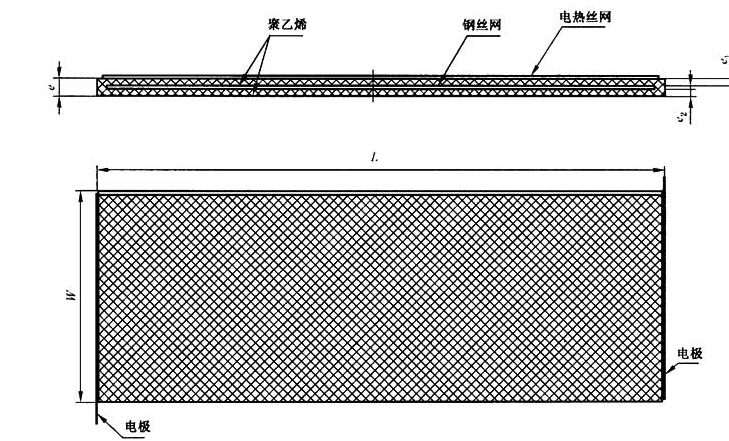

圖E.1 鋼塑復合增強電熱熔帶結構示意圖

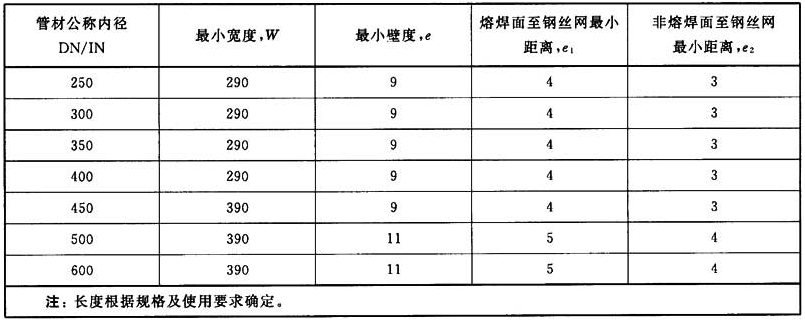

表E.1 鋼塑復合增強電熱熔帶基本參數 單位為毫米
