1 總 則
1.0.1 為規范蓋挖法施工，做到安全適用、確保質量、保護環境、經濟合理、技術先進，制定本規程。
1.0.2 本規程適用于采用蓋挖法的地下工程的施工。
1.0.3 地下工程蓋挖法施工除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 蓋挖法 covered excavation
在蓋板及支護體系保護下，進行土方開挖、結構施工的一種地下工程施工方法。蓋挖法可分為順作法和逆作法。
2.0.2 蓋挖順作法 upwards covered excavation
完成圍護結構及蓋板后，分層開挖土方、架設支撐，再自下而上施作地下結構的方法。
2.0.3 蓋挖逆作法 downwards covered excavation
完成圍護結構及蓋板后，利用各層結構板和結構梁作為基抗水平支撐，自上而下分層開挖土方、由上至下逐層施作地下結構的方法。
2.0.4 蓋板體系 cover system
鋪蓋于基坑上方的結構體系，包括蓋板、蓋板梁和蓋板路面。分為永久蓋板體系與臨時蓋板體系。
2.0.5 永久蓋板 permanent cover structure
利用地下結構的頂板作為基坑上部支承的蓋板。
2.0.6 臨時蓋板 temporary cover structure
鋪設在基坑上部的作為蓋挖臨時支承的蓋板。
2.0.7 臨時立柱 temporary vertical column
蓋挖法中在土方開挖前施作、結構施工完成后拆除的中間立柱。
2.0.8 永久立柱 permanent vertical column
蓋挖法中在土方開挖前施作的用于支撐蓋板的永久承載結構柱。
2.0.9 下置導墻 downwards guide wall
設置在頂板或中板下方與板同時澆筑的導墻。
2.0.10 六四式軍用梁 type 64 military beam
于1964年設計定型的鐵路橋梁搶修制式的全焊構架、銷接組裝、單層或雙層的多片式、明橋面體系的拆裝式上承鋼桁架。
2.0.11 貝雷梁 bailey beam
由單銷連接桁架單元作為橋跨結構主梁的下承式橋梁。
2.0.12 疊合墻 overlapped wall
圍護結構與內襯墻連成整體，共同承受豎向和水平荷載的一種結構形式。
2.0.13 復合墻 composite wall
圍護結構和內襯墻分離設置，兩者之間不能傳遞剪力和彎矩，只能傳遞法向壓力的一種結構形式。
3 基本規定
3.0.1 施工前應根據相關技術資料核查周邊相鄰建、構筑物、地下管線等情況，進行設計條件復核以及風險辨識和評估。實際施工條件與設計不符時，應提請設計單位校核或調整設計方案，還應針對重大風險源編制應急預案，開展應急演練，儲備應急物資。
3.0.2 實施方案應結合地面交通等環境條件確定，合理選擇工程施工方法、出土口的位置和數量、施工機具的型號和數量。
3.0.3 施工過程中，應采取有效的地下水控制措施，并應符合下列規定：
1 基坑內地下水位不應小于在作業面以下0.5m；
2 應滿足坑底抗突涌驗算及坑底、側壁抗?jié)B流穩定要求。
3.0.4 蓋挖基坑內應采取通風、排煙、降塵、減噪、照明等措施，并應按現行行業標準《公路隧道施工技術規范》JTG F60中山嶺公路隧道的相關規定執行。
3.0.5 施工過程中，應對蓋板和支護體系、地下水位、周邊土體、地下管線、鄰近建(構)筑物進行動態監測并及時反饋。
4 支護體系
5 蓋板體系
6 土石方開挖與運輸
7 結構施工
8 防水施工
9 施工監測
10 施工質量控制
10.0.1 蓋挖法工程的質量要求與控制應按現行國家標準《建筑工程施工質量驗收統一標準》GB 50300的規定執行。
10.0.2 各構件及其配件應具有出廠合格證明、檢測報告等相關文件方可使用。
10.0.3 支護體系施工的檢測項目應滿足設計要求并應符合現行行業標準《建筑工程檢測試驗技術管理規范》JGJ 190的規定。
10.0.4 鋼管柱施工質量控制應符合下列規定：
1 鋼管柱作為結構柱時，應全部進行垂直度與柱位的檢測。
2 鋼管柱樁基施工時應合理安排施工工序，嚴格控制施工過程，其質量檢查與驗收按現行行業標準《建筑樁基技術規范》JGJ 94的規定執行。
3 應對定位器的定位與安裝進行檢測。
4 鋼管柱與護筒間填充的砂石應均勻密實。
5 鋼管柱安裝質量應符合下列規定：
1)柱中心線與基礎中心線允許偏差應為±5mm；
2)柱頂面標高和設計標高允許偏差應為—20mm～0mm；
3)同層鋼管柱頂高度差不應大于5mm；
4)柱垂直度偏差應控制在長度的1／1000內，且不應大于15mm。
10.0.5 基坑水平支撐的質量控制應符合現行行業標準《建筑基坑支護技術規程》JGJ 120規定。
10.0.6 蓋板梁的質量控制應符合下列規定：
1 應對蓋板梁的材質、尺寸、高程、軸線位置進行檢驗；
2 應對型鋼梁、鋼桁架梁的外觀進行檢驗；梁的安裝與拆除應符合現行國家標準《鋼結構工程施工質量驗收規范》GB 50205中的規定；
3 鋼筋混凝土梁的檢查驗收應按現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204的規定執行。
10.0.7 臨時蓋板質量控制應符合下列規定：
1 商品預制蓋板資料應齊全，包括蓋板按標準圖或設計要求的試驗參數及檢驗指標、結構性能檢驗報告書和產品合格證；
2 應對蓋板外觀進行檢驗；
3 鋼蓋板在制作完成施作面層之前，應在設計荷載作用下，檢測鋼蓋板的強度和剛度，對蓋板的承載、變形性能應做詳盡的室內載荷試驗，并進行校核。
10.0.8 基坑開挖應按現行國家標準《建筑地基基礎工程施工質量驗收規范》GB 50202的規定執行。地鐵工程應按現行國家標準《地下鐵道工程施工及驗收規范》GB 50299的規定執行。
10.0.9 防水施工質量控制應符合下列規定：
1 應按現行國家標準《地下防水工程質量驗收規范》GB 50208規定執行；
2 施工縫防水節點進行檢驗，表面應堅實、平整、潔凈，止水帶或止水膠條位置準確、固定牢靠。逆作法斜向施工縫防水節點處的混凝土應澆筑密實。
10.0.10 施工監測成果的檢查應按現行國家標準《測繪成果質量檢查與驗收》GB／T 24356的規定執行。
附錄A 貝雷梁參數
A.0.1 組成貝雷梁的各構件單元，應由工廠按設計圖紙加工而成，使用中不得擅自改裝，變更改構件參數。
A.0.2 貝雷片應符合下列規定：
1 貝雷片為桁架式構件單元，由上、下弦桿、豎桿及斜桿焊接而成(圖A.0.2-1)，應作為貝雷梁架設的主梁使用(圖A.0.2-2)；

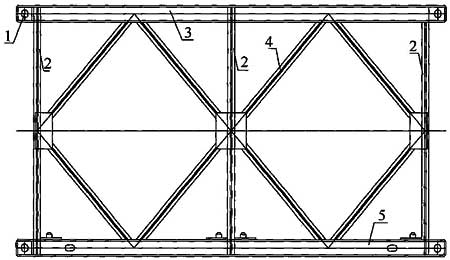

圖A.0.2-1 貝雷片
1-銷孔；2-豎桿；3-上弦桿；4-斜桿；5-下弦桿
圖A.0.2-2 貝雷梁架設
1-支座結構；2-貝雷片
2 貝雷片材料應采用16錳低合金鋼，各桿件性能應符合表A.0.2的規定；

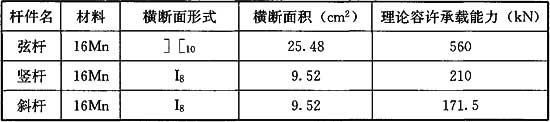

表A.0.2 貝雷片桿件性能
3 主梁采用多排貝雷片時，應使用支撐架加固上下兩節貝雷片的接合部，并應在下弦桿的端部槽鋼腹板上設置兩個連接抗風拉桿的橢圓孔。
附錄B 六四式軍用梁參數
B.0.1 六四式軍用梁構件根據材質分為標準型與加強型兩種型號，構件檢算時，構件承載能力應按表B.0.1取用。

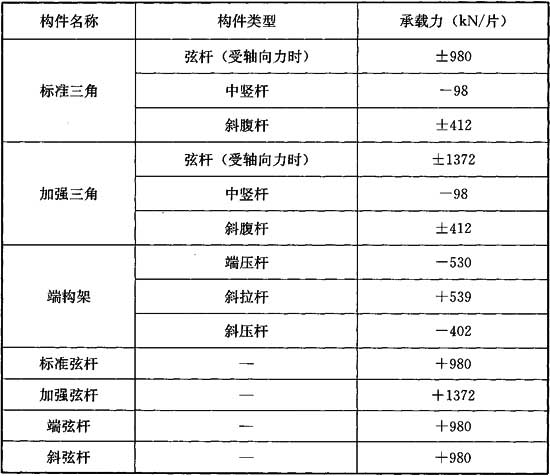

表B.0.1 各桿件容許承載能力
注：“—”表示受壓，反之受拉。
B.0.2 軍用梁由三角構件和不同長度的端構件組合而成，使用時應根據軍用梁的設計長度進行選取。六四式軍用梁可組合成單層組合與雙層組合型式，在蓋挖法中宜采用單層組合型式(圖B.0.2)。

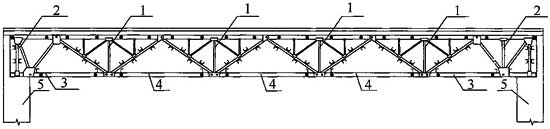

圖B.0.2 六四式軍用梁單層組合拼裝形式
1-三角構件；2-端構件；3-端弦桿；4-弦桿；5-支座結構
B.0.3 六四式軍用梁適用跨度的范圍及裝配尺寸應按表B.0.3取用。

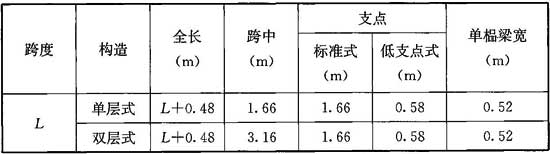

表B.0.3 軍用梁裝配尺寸
B.0.4 六四式軍用梁構件應符合下列規定：
1 軍用梁及其配件應具有的出廠合格證明或檢測報告方可使用；
2 應使用軍用梁配套的鋼銷、鋼楔、螺栓、槽鋼等附件，自行加工時，應經設計單位允許；
3 未經設計單位批準，不得用標準型構件替代加強型構件。
