（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
公告
中華人民共和國住房和城鄉建設部
資料下載_縣域經濟_文庫
公 告
工程咨詢_統計公報_文庫
第421號
（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
關于發布行業標準《塔式起重機混凝土基礎工程技術規程》的公告
（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
現批準《塔式起重機混凝土基礎工程技術規程》為行業標準，編號為JGJ/T 187-2009,自2010年7月1日起實施。（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
本規程由我部標準定額研究所組織中國建筑工業出版社出版發行。
大牛工程師
中華人民共和國住房和城鄉建設部（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
2009年10月30日
大牛工程師
前言
前 言
（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
根據住房和城鄉建設部《關于印發（2008年工程建設標準規范制訂、修訂計劃（第一批）>的通知》（建標[2008]102號）的要求，規程編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，制定了本規程。報告模板_資料共享_縣域經濟
本規程的主要技術內容是：1.總則；2.術語和符號；3.基本規定；4.地基計算；5.板式和十字形基礎；6.樁基礎；7.組合式基礎；8.施工及質量驗收。 大牛工程師
本規程由住房和城鄉建設部負責管理，由華豐建設股份有限公司負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送華豐建設股份有限公司(地址：浙江省寧波市科技園區江南路1017號，郵政編碼：315040)。大牛工程師
本規程主編單位： 華豐建設股份有限公司（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
中國建筑科學研究院模版下載_工作報告_十四五
本規程參編單位： 浙江大學（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
浙江大學寧波理工學院十四五_統計公報_工作報告
歌山建設集團有限公司縣域經濟_資料共享_工程咨詢
華錦建設股份有限公司工作報告_免費下載_工程咨詢
浙江省建設機械集團有限公司大牛工程師
中建六局第二建筑工程有限公司大牛工程師
本規程主要起草人： 華錦耀 羅文龍 王兼嶸 謝新宇（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
吳佳雄 方鵬飛 呂國玉 趙劍泉大牛工程師
吳恩寧 張 輝文庫_規劃綱要_模版下載
本規程主要審查人： 錢力航 潘秋元 樊良本 張振拴大牛工程師
李耀良 劉啟安 顧仲文 劉興旺大牛工程師
朱良鋒
免費下載_縣域經濟_文庫
1 總則
1.0.1
為了在塔式起重機（以下簡稱塔機）混凝土基礎工程的設計與施工中做到安全適用、技術先進、經濟合理、確保質量、保護環境、方便施工，制定本規程。
（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
1.0.2
本規程適用于建筑工程施工過程中的塔機混凝土基礎工程的設計及施工。
規劃綱要_資料庫_縣域經濟
1.0.3
塔機混凝土基礎工程的設計與施工應根據地質勘察資料，綜合考慮工程結構類型及布置、施工條件、環境影響、使用條件和工程造價等因素，因地制宜，做到科學設計、精心施工。
（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
1.0.4
本規程規定了塔機混凝土基礎工程的設計與施工的基本技術要求。當本規程與國家法律、行政法規的規定相抵觸時，應按國家法律、行政法規的規定執行。
資料庫_十四五_免費下載
1.0.5 塔機混凝土基礎工程的設計與施工，除應符合本規程規定外，尚應符合國家現行有關標準的規定。
大牛工程師
2 術語和符號
3 基本規定
3.0.1
塔機的基礎形式應根據工程地質、荷載大小與塔機穩定性要求、現場條件、技術經濟指標，并結合塔機制造商提供的《塔機使用說明書》的要求確定。
（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
3.0.2
塔機基礎的設計應按獨立狀態下的工作狀態和非工作狀態的荷載分別計算。塔機基礎工作狀態的荷載應包括塔機和基礎的自重荷載、起重荷載、風荷載，并應計入可變荷載的組合系數，其中起重荷載不應計入動力系數；非工作狀態下的荷載應包括塔機和基礎的自重荷載、風荷載。
報告模板_統計公報_資料共享
3.0.3
塔機工作狀態的基本風壓應按0. 20kN/m
2
取用，風荷載作用方向應按起重力矩同向計算；非工作狀態的基本風壓應按現行國家標準《建筑結構荷載規范》GB 50009中給出的50年一遇的風壓取用，且不小于0.35kN/m
2
，風荷載作用方向應從平衡臂吹向起重臂；塔機的風荷載可按本規程附錄A的規定進行簡化計算。
工程咨詢_免費下載_縣域經濟
3.0.4
塔機基礎和地基應分別按下列規定進行計算：
大牛工程師
1 塔機基礎及地基均應滿足承載力計算的有關規定；
（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
2 不符合本規程第4.2.1條規定的塔機基礎應進行地基變形計算；
文庫_資料下載_工程資料
3 不符合本規程第4.3.1條規定的塔機基礎應進行穩定性計算。
大牛工程師
3.0.5 地基基礎設計時所采用的荷載效應最不利組合與相應的抗力限值應符合下列規定： （免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
1 按地基承載力確定基礎底面積及埋深或按單樁承載力確定樁數時，傳至基礎或承臺底面上的荷載效應應按正常使用極限狀態下荷載效應的標準組合，相應的抗力應采用地基承載力特征值或單樁承載力特征值； （免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
2 計算地基變形時，傳至基礎底面上的荷載效應應按正常使用極限狀態下荷載效應的準永久組合，相應的限值應為地基變形允許值； （免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
3 計算基坑邊坡或斜坡穩定性，荷載效應應按承載能力極限狀態下荷載效應的基本組合計算，其分項系數均應取1.0； （免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
4 在確定基礎或樁承臺高度、計算基礎內力、確定配筋和驗算材料強度時，傳給基礎的荷載效應組合和相應的基底反力，應按承載能力極限狀態下荷載效應的基本組合計算，并應采用相應的分項系數； 規劃綱要_工作報告_模版下載
5 基礎設計的結構重要性系數應取1.0。
模版下載_規劃綱要_工作報告
3.0.6
塔機基礎設計缺少計算資料時，可采用塔機制造商提供的《塔機使用說明書》的基礎荷載，包括工作狀態和非工作狀態的垂直荷載、水平荷載、傾覆力矩、扭矩以及非工作狀態的基本風壓；若非工作狀態時塔機現場的基本風壓大于《塔機使用說明書》提供的基本風壓，則應按本規程附錄A的規定對風荷載予以換算。
資料共享_工程資料_報告模板
3.0.7
塔機獨立狀態的計算高度(H)應按基礎頂面至錐形塔帽一半處高度或平頭式塔機的臂架頂取值。
（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
3.0.8 塔機地基基礎設計，可以所在工程的《巖土工程勘察報告》作為地質條件的依據，必要時應在設定的塔機基礎位置補充勘探點。大牛工程師
4 地基計算
5 板式和十字形基礎
6 樁基礎
7 組合式基礎
8 施工及質量驗收
附錄A 塔機風荷載計算
附錄B 格構式鋼柱綴件的構造要求

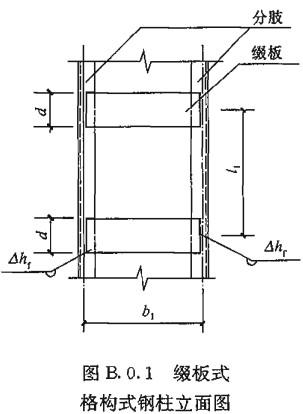

B.0.1 綴板型格構式鋼柱（圖B.0.1）中，同一截面處綴板的線剛度之和不應小于格構式鋼柱分肢線剛度的6倍。綴板尺寸應取為：報告模板_模版下載_資料共享
綴板高度：
；縣域經濟_統計公報_文庫
綴板厚度：
且t≥6mm；大牛工程師
綴板間距：
≤2
，且應符合本規程公式（7.3.2-3）中分肢長細比的規定。
文庫_工程咨詢_縣域經濟
式中：
——分肢型鋼形心軸之間的距離。
統計公報_縣域經濟_規劃綱要
（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程

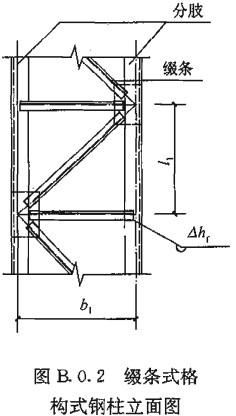

B.0.2 綴條型格構式鋼柱（圖B.0.2）中，斜綴條與構件軸線間的夾角應在40°～60°范圍內。綴條截面常用單個角鋼，不宜小于L56×5，長細比不宜大于80。橫綴條間距(
)應符合本規程公式(7.3.2-4)中分肢長細比的規定。
大牛工程師
（免費下載）JGJ/T 187-2009 塔式起重機混凝土基礎工程技術規程
B.0.3 綴件與格構式鋼柱分肢應電焊連接，綴件與分肢搭接的長度不宜小于分肢截面寬度的一半，否則應采用節點板連接。對綴板宜采用繞角焊（圖B.0.1），對綴條宜采用三面圍焊(圖B.0.2)。角焊縫的焊腳尺寸
不宜小于5mm，且不宜大于綴件的厚度。
