（免費下載）GB 51036-2014 有色金屬礦山井巷工程質量驗收規范
公告
中華人民共和國住房和城鄉建設部公告
第523號
住房城鄉建設部關于發布國家標準
《有色金屬礦山井巷工程質量驗收規范》的公告
現批準《有色金屬礦山井巷工程質量驗收規范》為國家標準，編號為GB51036-2014，自2015年5月1日起實施。其中，第5.0.8、6.0.6、10.1.1、10.3.1條為強制性條文，必須嚴格執行。本規范由我部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
2014年8月27日
前言
前言
本規范是根據住房城鄉建設部《關于印發（2009年工程建設標準規范制訂、修訂計劃>的通知》（建標[2009]88號）的要求，由中國有色金屬工業第十四冶金建設公司和金誠信礦業管理股份有限公司會同有關單位共同編制完成的。
本規范在編制過程中，編制組進行了廣泛深入的調查研究，總結了有色金屬礦山井巷工程施工質量驗收的實踐經驗，吸取了相關行業工程質量驗收規范成果，并在廣泛征求意見的基礎上，通過反復討論、修改和完善，最后經審查定稿。
本規范共分11章和5個附錄，主要技術內容包括：總則、術語、基本規定、井巷工程質量驗收的劃分、井巷工程質量驗收、井巷工程質量驗收程序和組織、井巷掘進工程、井巷支護工程、防水與治水工程、井下安全構筑物工程、溜井及礦倉加固工程等。
本規范中以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由住房城鄉建設部負責管理和對強制性條文的解釋，由中國有色金屬工業工程建設標準規范管理處負責日常管理工作，由中國有色金屬工業第十四冶金建設公司負責具體技術內容的解釋。本規范在執行過程中，請各單位結合工程實踐，認真總結經驗。如有意見和建議，請寄送中國有色金屬工業第十四冶金建設公司（地址：云南省艮明市西站12號，郵政編碼：650031），以供今后修訂時參考。
本規范主編單位、參編單位、主要起草人和主要審查人：
主編單位：中國有色金屬工業第十四冶金建設公司
金誠信礦業管理股份有限公司
參編單位：中國瑞林工程技術有限公司
長沙有色冶金設計研究院有限公司
銅陵中都礦山建設有限責任公司
有色金屬工業建設工程質量監督總站
主要起草人：趙君政 趙淑香 劉文成 龔清田 王清來
丁金剛 徐何來 蔡勝利 張繼斌 金琰
遲京為 溫燕 王先成 李紅輝 張小飛
朱興明 劉福春 劉榮樂
主要審查人：劉育明 張榮京 謝良 王放初 安建英
張勁松 劉冬至 溫勇 許兆友 鄭建新
何仕國 畢文秉 李學文 徐進平 李計發 周凡
1 總則
1.0.1為加強有色金屬礦山井巷工程質量管理，規范有色金屬礦山井巷工程施工質量的驗收，保證工程質量，制定本規范。
1.0.2本規范適用于有色金屬礦山井巷工程施工質量的驗收。
1.0.3有色金屬礦山井巷工程施工中采用的工程技術文件、承包合同文件對施工質量驗收的要求，不得低于本規范的規定。
1.0.4有色金屬礦山井巷工程施工質量的驗收除應符合本規范規定外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1井巷工程underground opening
為采礦活動而在地下開鑿的豎井、斜井、巷道、硐室工程等的總稱。
2.0.2主要巷道m(xù)ajorr oadway
主平硐、有提升設施的斜井、斜坡道、井底車場巷道、主要運輸巷道、主回風巷道等使用功能重要、服務年限較長的巷道。
2.0.3一般巷道general roadway
除主平硐、有提升設施的斜井、斜坡道、井底車場巷道、主要運輸巷道、主回風巷道外，使用功能一般、服務年限不長的巷道。如采場工程和回風巷道、人行通道等。
2.0.4眼痕率percentage of blasthole vestiges
可見眼痕的炮眼個數與不包括底板的周邊眼總數之比。
2.0.5抗拔力（拉拔力）drawing force
阻止錨桿從巖體中拔出的力。
2.0.6錨固力anchoring force
錨固在巖體中的錨桿（或錨索）所能承擔的最大抗拔力。
2.0.7井巷工程質量quality of underground opening
反映井巷工程滿足相關標準或合同約定的要求，包括其在安全、使用功能等方面所有明顯和隱含能力的特性總和。
2.0.8井巷工程質量驗收acceptance of underground opening
井巷工程在施工單位自行質量檢查評定合格的基礎上，由工程質量驗收責任方組織，參與工程項目建設的有關單位共同對檢驗批、分項、分部、單位工程的施工質量進行抽樣復驗，對技術文件進行審核，并根據設計文件和相關標準以書面形式對工程質量達到合格與否作出確認。
3 基本規定
3.0.1有色金屬礦山井巷工程施工現場質量管理應有相應的施工技術標準、健全的質量管理體系、施工質量控制和檢驗制度。施工現場質量管理可按本規范附錄A的要求進行檢查記錄。
3.0.2井巷工程的施工質量控制應符合下列規定：
1井巷工程采用的主要材料、半成品、成品、構配件應進行進場驗收。凡涉及安全和使用功能的有關材料、半成品、成品、構配件應進行見證取樣檢測，并應經驗收確認。
2各施工工序應按施工技術標準進行質量控制，每道工序完成后應進行質量檢查，形成質量檢查記錄；并應經檢查合格后再進行下道工序施工。
3相關專業之間應進行施工工序交接檢驗并形成記錄。未經檢驗認可，不得進行下道工序施工。
4工程中使用的各種計量器具應經檢定、校準合格，精度等級應滿足質量標準的要求，并應在檢定有效期內使用。
3.0.3當工程采用新材料、新工藝、新技術、新設備，且專業驗收規范沒有相應的驗收規定時，應制訂專項驗收要求。涉及安全、節能、環境保護等項目的專項驗收要求應組織專家論證。
3.0.4井巷工程施工質量應按下列要求進行驗收：
1井巷工程施工應符合工程設計文件的要求。
2工序檢驗批的質量應按主控項目和一般項目驗收。
3工程質量的驗收均應在自檢合格的基礎上進行。
4隱蔽工程在隱蔽前應進行驗收，并應形成驗收文件。
5試塊、試件以及有關材料應按規定進行見證取樣檢測。對涉及井巷工程安全和主要使用功能的重要分部工程應進行抽樣檢驗。
6工程的觀感質量應由驗收人員現場檢查，并應共同確認。
3.0.5工程資料缺失或遺漏時，可通過現場實體檢測、鑒定的方式確定工程施工質量和性能，并以檢測、鑒定報告作為相應的驗收資料。
4 井巷工程質量驗收的劃分
4.0.1有色金屬礦山井巷工程質量驗收應劃分為單位（子單位）工程、分部（子分部）工程、分項工程和工序檢驗批。
4.0.2單位（子單位）工程的劃分應符合下列規定：
1具備獨立施工條件并能形成獨立使用功能的井巷工程，應為一個單位工程。
2跨年度施工的井巷單位工程，可按年度施工的工程段劃分為子單位工程。
4.0.3分部工程的劃分應符合下列規定：
1分部工程可按專業性質、工程部位或施工條件進行劃分。
2支護型式不同的井筒、巷道主體等分部工程，可按支護型式不同劃分為若干個子分部工程。
3支護型式相同的井筒、巷道主體等分部工程，可按月度驗收區段劃分為若干個子分部工程。
4.0.4分項工程可按主要施工工序、工種、材料、施工工藝等進行劃分，也可按預先確定的分段長度或按月實際驗收長度進行劃分。
4.0.5分項工程可由一個或若干工序檢驗批組成，工序檢驗批可根據施工及質量控制和驗收需要等進行劃分。
4.0.6井巷工程的單位工程、分部（子分部）工程、分項工程宜按本規范附錄B進行劃分。
5 井巷工程質量驗收
5.0.1有色金屬礦山井巷工程質量驗收的檢查斷面和測點應按本規范附錄C的規定選取。
5.0.2工序檢驗批質量驗收合格應符合下列規定：
1主控項目的質量經抽樣檢驗，每個檢驗項目的質量均應合格；井巷掘進工程檢驗項目的測點質量合格率應達到75%及以上，其余測點的質量不得影響安全使用。
2一般項目的質量經抽樣檢驗，每個檢驗項目的測點質量合格率應達到70%及以上，其余測點的質量不得影響安全使用。
3應具有完整的施工操作依據、質量檢查記錄。
5.0.3分項工程質量驗收合格應符合下列規定：
1分項工程所含工序檢驗批的質量均應驗收合格。
2分項工程所含工序檢驗批的質量驗收記錄應完整。
5.0.4分部（子分部）工程質量驗收合格應符合下列規定：
1分部（子分部）工程所含分項工程的質量均應驗收合格。
2質量控制資料應完整。
3涉及井巷工程安全和主要使用功能等重要分部工程的抽樣檢驗結果應符合設計和本規范的規定。
5.0.5單位（子單位）工程質量驗收合格應符合下列規定：
1單位（子單位）工程所含分部（子分部）工程的質量均應驗收合格。2質量控制資料應完整。
3單位（子單位）工程所含分部工程中有關安全和主要使用功能的檢測資料應完整。
4主要使用功能項目的抽查結果應符合設計和本規范的規定。
5觀感質量應符合要求。
5.0.6有色金屬礦山井巷工程質量驗收記錄可按下列規定填寫：
1工序檢驗批質量驗收記錄可按本規范表E.0.1填寫。
2分項工程質量驗收記錄可按本規范表E.0.2填寫。
3分部（子分部）工程質量驗收記錄可按本規范表E.0.3填寫。
4單位（子單位）工程質量驗收記錄、質量控制資料核查記錄及觀感質量驗收記錄可按本規范表E.0.4-1～表E.0.4-3填寫。
5.0.7當井巷工程質量不符合要求時，應按下列規定進行處理：
1經返工重做的分項工程，應重新進行驗收。
2不做處理就能滿足安全和使用要求或經返修處理后，雖然改變了外形尺寸但仍能滿足安全和使用要求的工程，可按技術處理方案和協商文件進行驗收。
5.0.8通過返修或加固處理，經安全評價后仍不能滿足安全使用要求的分項工程，嚴禁通過驗收。
6 井巷工程質量驗收程序和組織
6.0.1施工過程中應對每一循環的工序檢驗批質量進行自檢，并應做好施工自檢記錄。
6.0.2工序檢驗批應在每個循環中的各道工序質量檢查合格的基礎上進行抽查驗收。
6.0.3分項工程、分部工程應在質量自檢合格的基礎上進行驗收。重要分部工程的勘察、設計有關人員也應參加相關分部工程驗收。
6.0.4單位工程中的分包工程完工后，應按本規范的規定進行驗收。
6.0.5單位工程完工后并在自檢合格的基礎上，應對工程質量進行預驗收。對預驗收中發現的問題應及時整改，整改完畢后應提交單位工程驗收?qǐng)?bào)告，申請單位工程質量驗收。
6.0.6單位工程驗收?qǐng)?bào)告提交后，應及時進行單位工程驗收。
6.0.7當參加驗收各方對工程質量驗收意見不一致時，應協調處理或重新組織驗收。
6.0.8在全部單位工程質量驗收合格后，應進行單項工程竣工驗收?？⒐を?yàn)收合格后，應將工程竣工驗收?qǐng)?bào)告和有關文件及時提交有關機構（部門）備案。
7 井巷掘進工程
8 井巷支護工程
9 防水與治水工程
10 井下安全構筑物工程
11 溜井及礦倉加固工程

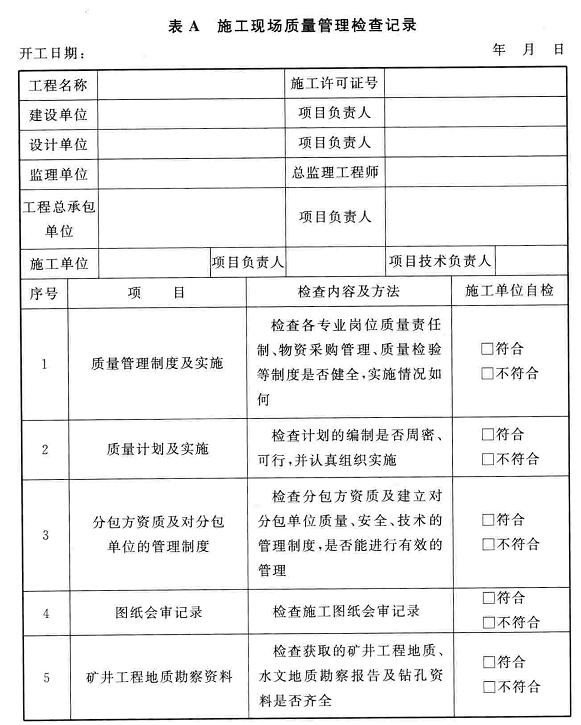

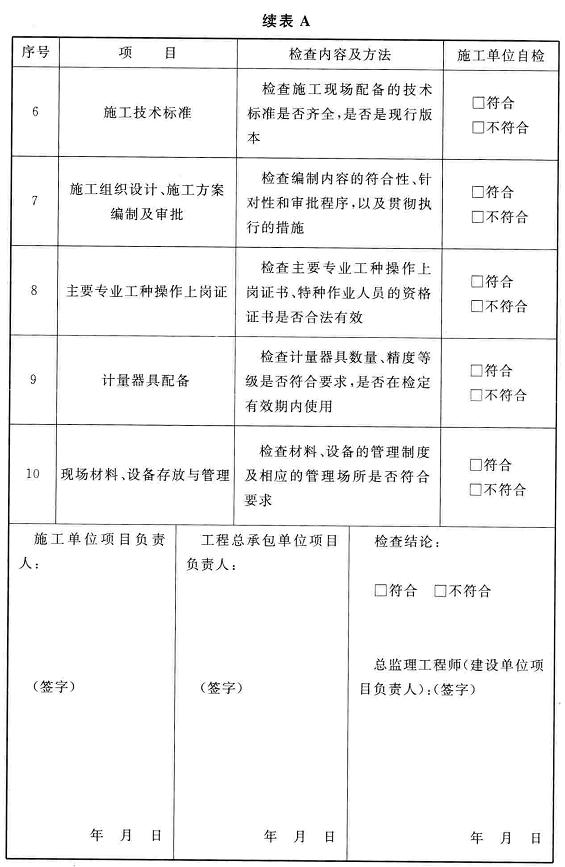

附錄A 施工現場質量管理檢查記錄
附錄A 施工現場質量管理檢查記錄

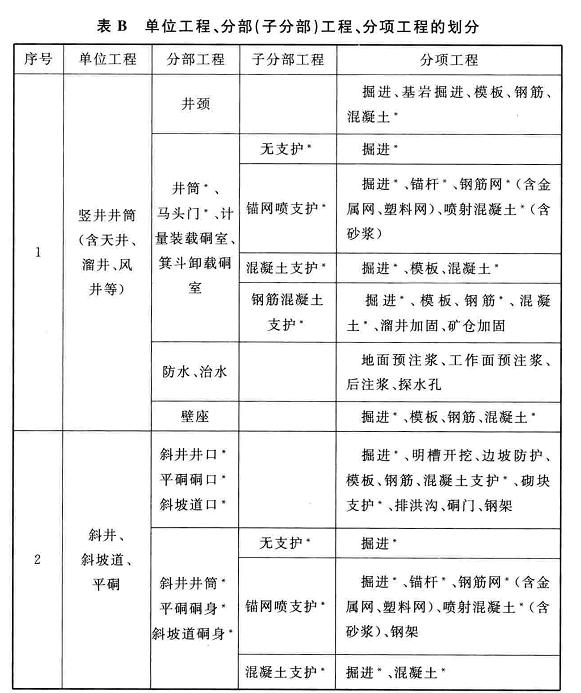

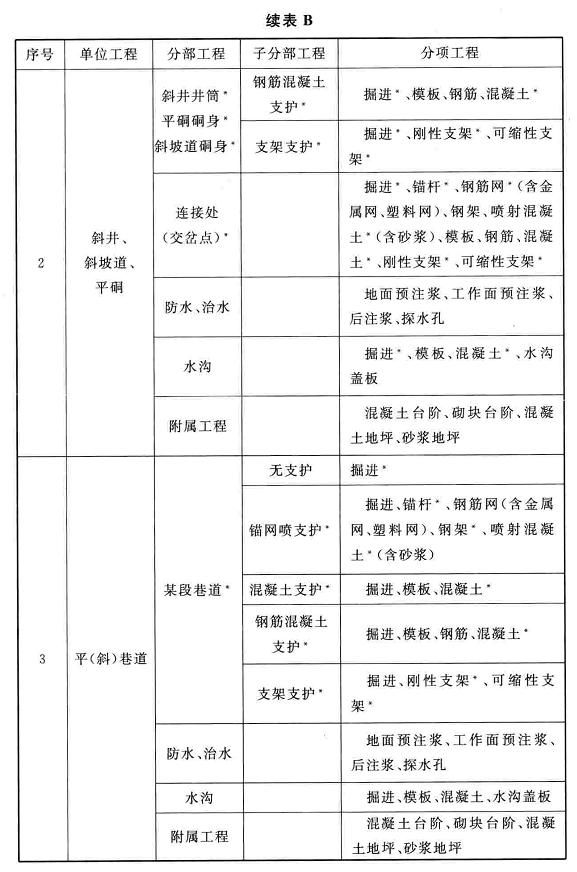

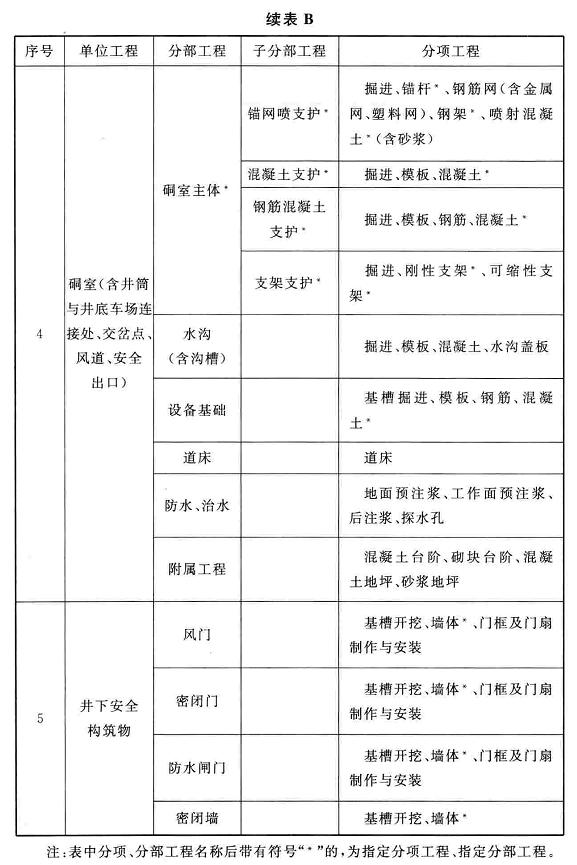

附錄B 單位工程、分部（子分部）工程、分項工程的劃分
附錄B 單位工程、分部（子分部）工程、分項工程的劃分

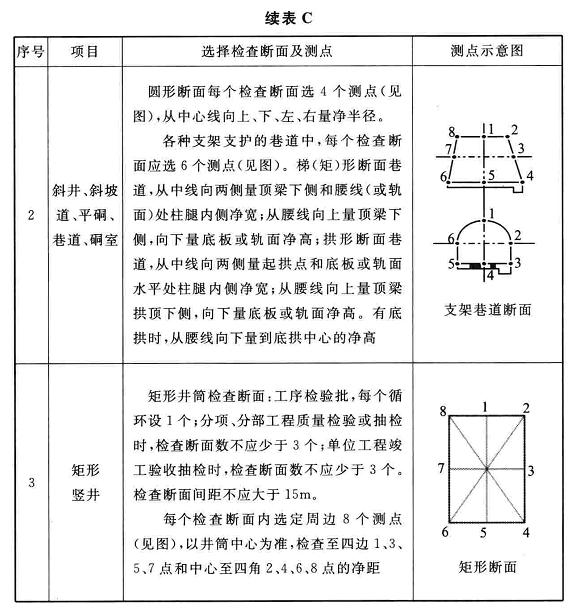

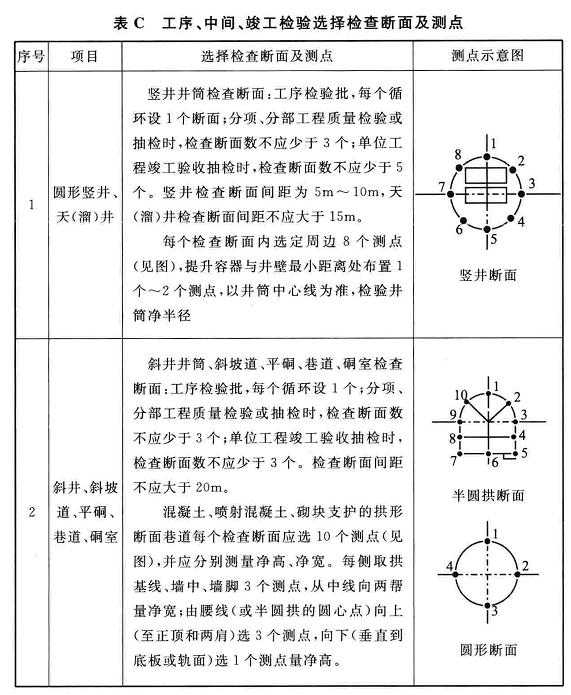

附錄C 工序、中間、竣工檢驗選擇檢查斷面及測點
附錄C 工序、中間、竣工檢驗選擇檢查斷面及測點

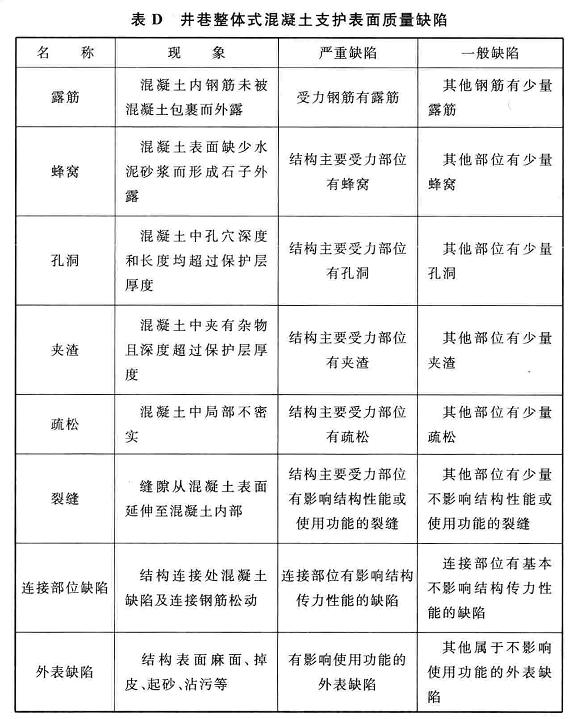

附錄D 井巷整體式混凝土支護表面質量缺陷
附錄D 井巷整體式混凝土支護表面質量缺陷
附錄E 有色金屬礦山井巷工程質量驗收記錄

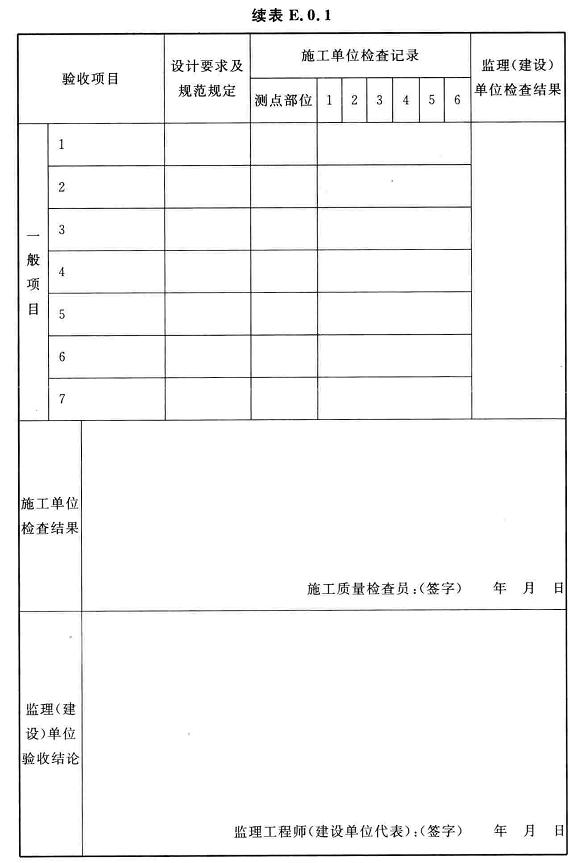

E.0.1工序檢驗批質量驗收記錄可按表E.0.1填寫。

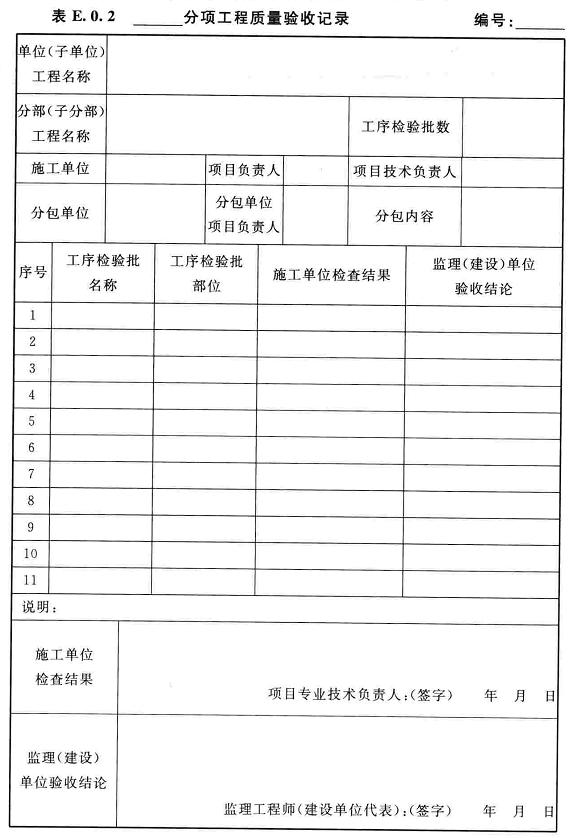

E.0.2分項工程質量驗收記錄可按表E.0.2填寫。

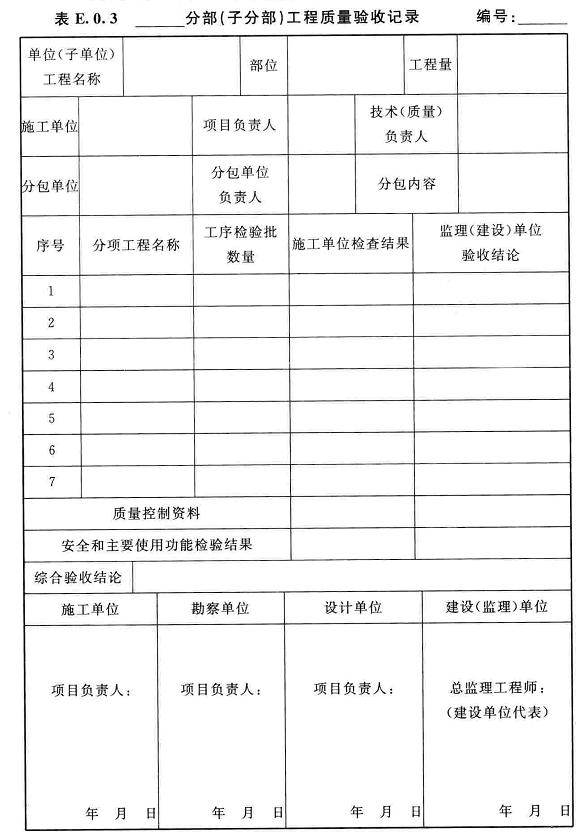

E.0.3分部（子分部）工程質量驗收記錄可按表E.0.3填寫。
E.0.4單位工程質量驗收記錄可按下列規定填寫：

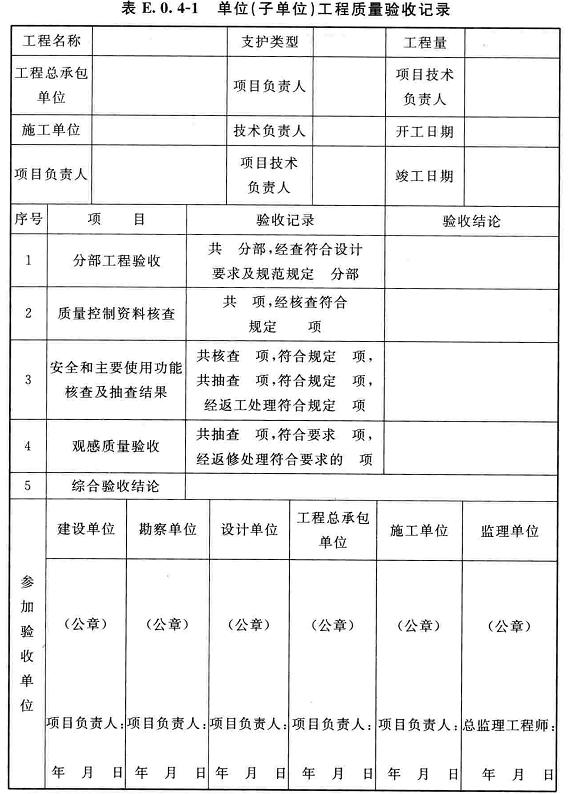

1單位（子單位）工程質量驗收記錄可按表E.0.4-1填寫。

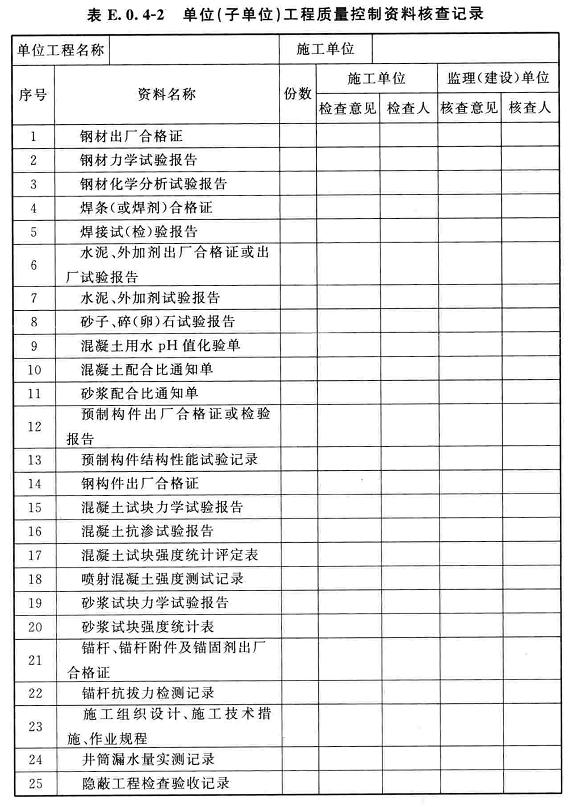

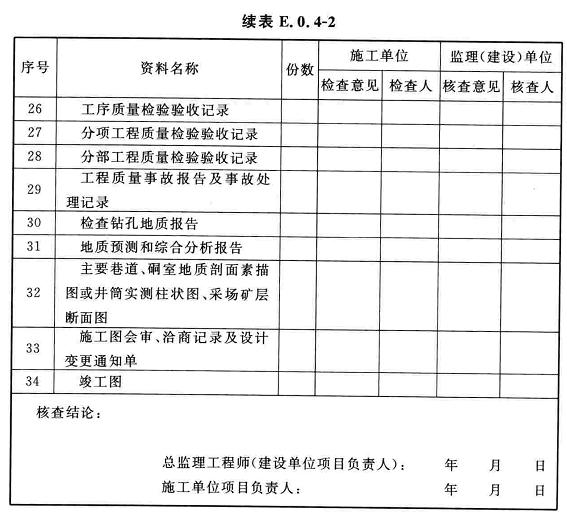

2單位（子單位）工程質量控制資料核查記錄可按表E．0.4-2填寫。

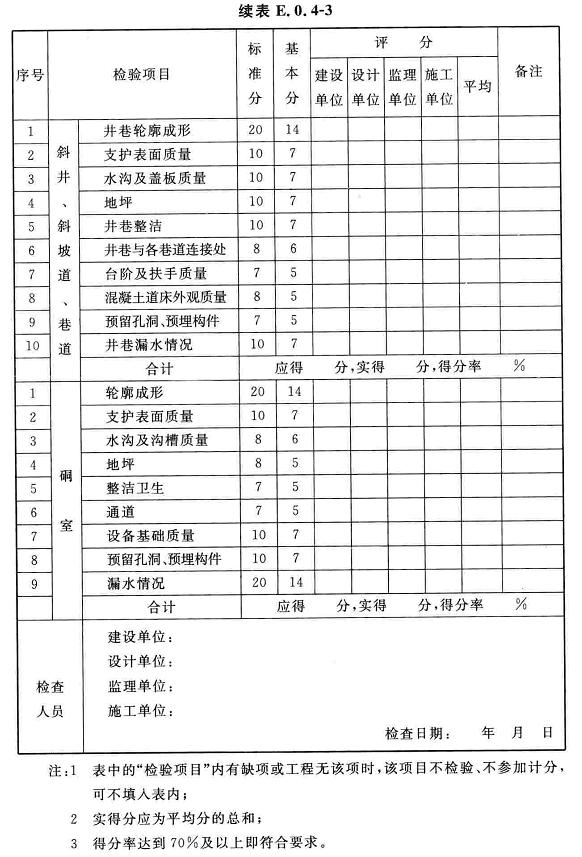

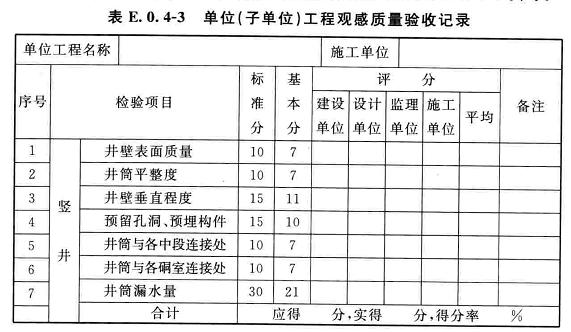

3單位（子單位）工程觀感質量驗收記錄可按表E.0.4-3填寫。
