1 總則
1.0.1為了提高破碎、粉磨設備安裝工程的施工水平，促進技術的進步，確保工程質量和安全，提高經濟效益．制訂本規范。
1.0.2本規范適用于礦石、煤炭、耐火材料、建筑材料、化工材料、糧食、飼料和藥材用的破碎、粉磨設備安裝工程的施工及驗收。
1.0.3破碎、粉磨設備安裝工程施工及驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 基本規定

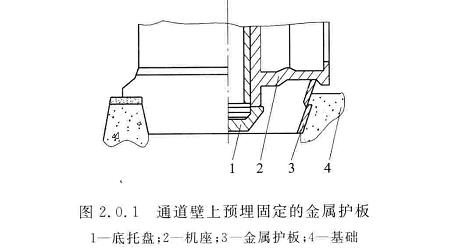

2.0.1破碎機卸料通道壁上的金屬護板，應在機座就位前固定在基礎上，不得將其固定在機座上（圖2.0.1）。
2.0.2破碎、粉磨設備與其他設備有連接或銜接關系時，其定位基準面、線或點與安裝基準的平面位置和標高的偏差，應符合下列規定：
1平面位置的偏差不應大于3mm;
2標高的偏差不應大于5mm。
2.0.3用墊片調整部件時，應采用設備所帶的墊片；當現場配用時，應與原墊片技術要求相同。
2.0.4裝配破碎機圓錐齒輪時，應符合下列要求：
1齒輪嚙合間隙應符合隨機技術文件的規定；無規定時，應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB50231的有關規定；
2齒輪嚙合齒面的接觸斑點，沿齒高和齒長均不應小于40%，并應趨于齒側面的中部。
2.0.5設備的管路、水冷卻軸承和冷卻器的裝配．除應符合設計文件規定外，尚應符合下列要求：
1管路的酸洗、沖洗、吹掃、涂漆及回油管路的坡度，應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB50931的有關規定；
2各系統裝配后，應按隨機技術文件的規定進行嚴密性試驗。無規定時，嚴密性試驗應符合現行國家標準《工業金屬管道工程施工及驗收規范》GB50235的有關規定。
2.0.6整體出廠的破碎、粉磨設備安裝時，其找正、調平和試運轉，應符合本規范相應設備的規定。
3 顎式破碎機
3.0.1組裝機座時，應符合下列要求：
1接合面應按設計規定位置進行定位，并裝上全部定位銷；
2接合面應接觸緊密，當螺栓未擰緊時，用0.10mm塞尺檢查不得塞入，局部間隙每段長度不應大于100mm，累計長度不應大于接合面邊緣總長度的10%;
3架體連接螺栓的預緊力應符合隨機技術文件的規定，擰緊時應次序?qū)ΨQ，施力均勻；
4檢驗機座的安裝水平，應在主軸上和軸承中分面上縱、橫向放置水平儀進行檢測，其縱向不應大于0.50/1000，橫向不應大于0.15/1000；
5機座上面的部件，應在機座找正、調平并擰緊地腳螺栓后組裝。
3.0.2現場組裝破碎機的動顎時，動顎的軸瓦應進行刮研，軸瓦與軸頸的配合應符合下列規定：
1接觸角宜為100°～120°；
2接觸面上的接觸點數，在每25mm×25mm的面積內，不應少于1個；
3頂間隙宜為軸頸直徑的1‰～1.5‰。
3.0.3肘板與肘板墊應接觸均勻，并應符合下列規定：
1接觸總長度不應小于板長的60%，局部間隙的每段長度不應大于板長的10%；
2筒擺顎式破碎機，最大間隙每米不應大于1mm；復擺顎式破碎機，最大間隙每米不應大于1.5mm。
3.0.4顎板與支承面應接融均勻，其間隙應符合下列要求：
1復擺顎式破碎機不應大于3mm；
2筒擺顎式破碎機不應大于2mm。
3.0.5主軸承和連桿上的冷卻水管和潤滑油管在組裝前，應吹洗潔凈；安裝在機架上后，應按本規范第2.0.1條的規定進行系統嚴密性試驗。
3.0.6滾動軸承裝配應符合隨機技術文件的規定。非靜、動壓滑動軸承裝配時，軸瓦應進行刮研，軸瓦與軸頸的配合應符合下列規定：
1接觸角宜為100°～120°；
2接觸面上的接觸點數，在每25mm×25mm的面積內，銅瓦不應少于3個，軸承合金瓦不應少于2個；
3頂間隙宜為軸頸直徑的l‰～1.5‰；
4側間隙宜為頂間隙的50%～100%。
4 旋回破碎機

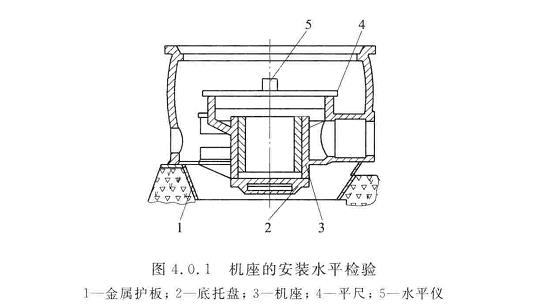

4.0.1檢驗機座的安裝水平，應在機座中心孔上端的加工面上縱、橫向放置水平儀進行檢測（圖4.0.1），且不應大于0.1/1000。
4.0.2油缸用的上摩擦盤應先固定在破碎圓錐軸下端；安裝破碎圓錐時，應將偏心套安放在中摩擦盤上，中摩擦盤與下摩擦盤的中心偏移量應符合隨機技術文件的規定。
4.0.3傳動殼體法蘭與機座結合處，可用墊片調整小齒輪軸向位置；小齒輪傳動軸的軸向間隙，應符合隨機技術文件的規定，調整后應用止推環壓緊。
4.0.4傳動裝置采用滑動軸承時，傳動軸的軸向游動間隙應為0.8mm～l.6mm。

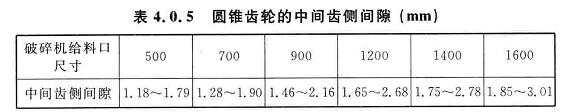

4.0.5圓錐齒輪的裝配除應符合表4.0.5的規定外，尚應符合本規范第2.0.4條的規定。
4.0.6破碎圓錐主軸和機座襯套與偏心套的裝配程序和配合間隙，應符合隨機技術文件的規定。
4.0.7裝配中架體襯板時，應符合下列要求：
1襯板應在中架體吊裝前裝配；
2襯板裝配前應澆灌礬土水泥砂漿層，其強度應比基礎混凝土強度高一級；
3襯板的位置應調整正確，且應在襯板上的水泥砂漿層干透后，灌入鋅合金。鋅合金的各金屬成分比例宜為：鉛3%～5%，銅2%～4%，鎂小于0.1%，其余為鋅。
4.0.8中架體與機座的法蘭端面間的間隙沿圓周應均勻，其偏差不應大于0.4mm，連接螺栓應均勻擰緊。橫梁與中架體的法蘭端面間的間隙沿圓周應均勻，其偏差不應大于0.4mm，且應用銷釘固定。
4.0.9在錐體底部球面密封處的上部空間和壓板下部空間及吻合螺紋上，應填滿或涂滿潤滑脂，并應將破碎壁的固定螺栓緊固。
4.0.10排料口的尺寸凋整，應符合隨機技術文件的規定。
4.0.11橫梁中心孔內應填滿由潤滑脂和潤滑油混合而成的粥狀潤滑油，其配比應符合隨機技術文件的規定，填滿后應裝上頂帽。
5 圓錐破碎機
5.0.1檢驗機座的安裝水平，應在機座中心孔上端的加工面上縱、橫向放置水平儀進行檢測．且不應大于0.1/1000。
5.0.2組裝傳動軸時，破碎機底座與傳動軸架凸緣法蘭的間隙，應采用墊片進行調整；各裝配尺寸應符合隨機技術文件的規定。
5.0.3傳動裝置采用滑動軸承時．傳動軸的軸向游動間隙宜為0.8mm～l.6mm;采用靜、動壓軸承或滾動軸承時，應符合隨機技術文件的規定。
5.0.4組裝偏心套時，應符合下列要求：
1偏心套、機座襯套和底托盤的接合面，應在組裝前清洗潔凈；

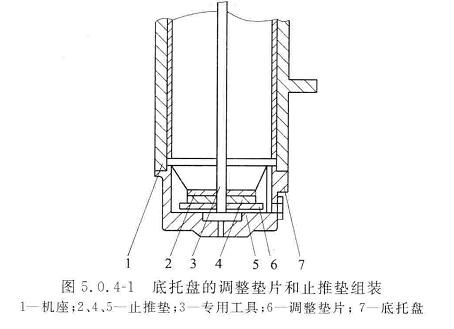

2底托盤上的調整墊片和止推墊，應用專用工具并按隨機技術文件規定的順序進行裝配（圖5.0.4-1），裝配時應涂上一層潤滑油；

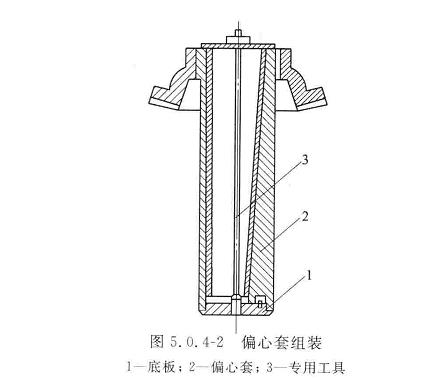

3偏心套及其底板．應用專用工具固定后裝入機座襯套內（圖5.0.4-2）。

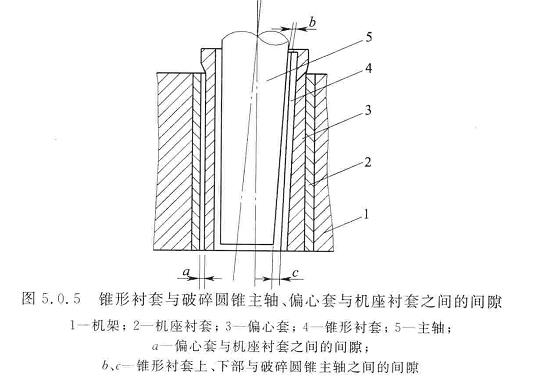

5.0.5錐形襯套與破碎圓錐主軸和偏心套與機座襯套之間的配合間隙（圖5.0.5）．應符合表5.0.5的規定；尼龍?zhí)椎呐浜祥g隙，應符合隨機技術文件的規定。
5.0.6圓錐齒輪的嚙合間隙應符合表5.0.6的規定；齒面接觸斑點沿齒高、齒長均不應少于40%，并應趨于齒側面的中部。
5.0.7破碎圓錐與碗形軸承的配合，應符合下列要求：

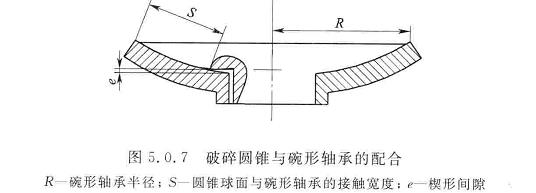

1破碎圓錐的球面與碗形軸承的外圓接觸，其接觸寬度應為碗形軸承半徑的30%～50%，并沿內圓周保持0.5mm～lmm的楔形間隙（圖5.0.7）；
2接觸面上的接觸點數，在每25mm×25mm面積內不應少于1個。
5.0.8碗形軸承的防塵圈與破碎圓錐的防塵環間的間隙，不應大于3mm，且不得接觸。
5.0.9裝配調整環時，應同時對排礦口進行調整；當排礦口調整到最小尺寸時，破碎壁與軋臼壁在整個圓周上的排礦口尺寸應相等；排礦口尺寸的偏差，應符合下列要求：
1旋盤圓錐破碎機，應小于排礦口尺寸的20%;
2彈簧圓錐破碎機，標準型不應大于排礦口尺寸的25%．短頭型不應大于排礦口尺寸的20%；

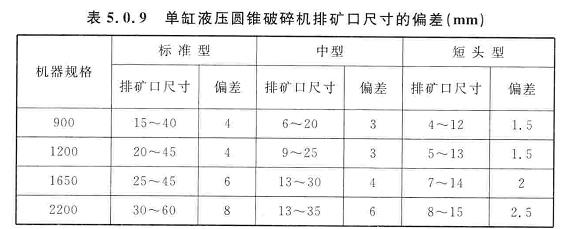

3單缸液壓圓錐破碎機排礦口尺寸的偏差．不應大于表5.0.9的規定。
5.0.10防塵罩與進料斗和支承套與調整環之間，必須墊上密封件，密封必須嚴密。

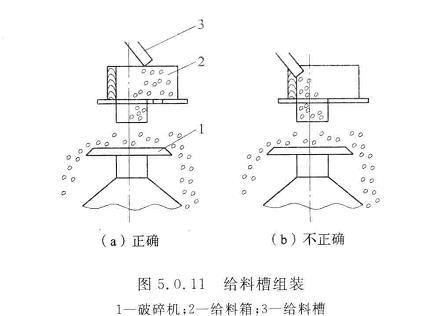

5.0.11裝配給料槽時，其方向和位置應使物料先落在給料箱內，不應使其直接落入破碎機肉（圖5.0.11）。
5.0.12推動缸和鎖緊缸的柱塞與導向套間的徑向間隙，應符合隨機技術文件的規定。
5.0.13液壓系統的管路應進行嚴密性試驗，且應符合本規范第2.0.5條的規定。試驗壓力應符合下列規定：
1旋盤和彈簧圓錐破碎機工作壓力大于32MPa時，試驗壓力應為其工作壓力；工作壓力小于等于32MPa時，試驗壓力應為其工作壓力的1.25倍；
2液壓圓錐破碎機試驗壓力，應為其工作壓力的1.6倍。
6 輥式破碎機
6.0.1輥式破碎機的基礎上敷設的墊木，應符合工程設計或隨機技術文件的規定。
6.0.2檢驗機架的安裝水平，應在機架上縱、橫向放置水平儀進行檢測，且不應大于0.20／1000。
6.0.3裝配滑動軸承時，軸瓦和球面瓦應進行刮研，并應符合下列要求：
1軸瓦與軸頸的接觸角宜為100°～120°；
2接觸面上的接觸點數，在每25mm×25mm面積內，銅瓦不應少于3個，軸承合金瓦不應少于2個；
3軸瓦與軸頸之間的頂間隙，宜為軸頸直徑的1‰～1.5‰；側間隙宜為頂間隙的50%～70%；
4球面瓦的接觸面積，不應小于球面瓦總面積的60%．并應集中于中間位置；接觸面上的接觸點數，在每25mm×25mm面積內，不應少于2個。
6.0.4裝配輥?zhàn)訒r(shí)，應符合下列要求：
1輥與輥之間的間隙，不應大于5mm，其間隙差不應大于1 mm;
2兩輥軸向錯位不應大于3mm；
3可動輥與固定輥的軸線的平行度偏差，不應大于0.20/1000，兩邊彈簧受力應均勻。
6.0.5裝配齒輥時，輥?zhàn)拥凝X尖應對準另一輥?zhàn)拥凝X槽。
6.0.6 V帶輪安裝后，輪寬對稱平面相對位移，不應大于中心距的2‰；各根V帶松緊程度應一致。
7 環錘破碎機和錘式破碎機
7.0.1機座的安裝水平，橫向不應大于0.10／1000，縱向不應大于0.50/1000。
7.0.2轉子體對機座與上架體結合面的平行度偏差，不應大于0.20／1000；主軸安裝水平不應大于0.10/11000。
7.0.3轉子上的錘頭頂端與篦條之間和篦條與篦條之間的間隙，應符合隨機技術文件的規定。檢測時，應將錘頭用楔子固定于轉子的臂盤上，盤動臂盤在任意位置，使每個錘頭與主軸保持垂直后，檢查兩者之間的間隙。
7.0.4裝配滑動軸承時，軸瓦應進行刮研，軸瓦與軸頸的配合應符合下列要求：
1接觸角宜為80°～100°；
2接觸面上的接觸點數，在每25mm×25mm面積內，不應少于3個；
3側間隙應為軸頸直徑的1‰～1.2‰；
4頂間隙應為側間隙的1.5倍。
7.0.5轉子上的錘頭不應拆卸．需要拆卸時，應按制造廠所注明的標記裝配。
7.0.6上、下架體之間的結合處和所有門蓋與機架的結合處的密封應嚴密，不得有泄漏。
8 反擊式破碎機
8.0.1機座的安裝水平，橫向不應大于0.20／1000，縱向不應大于0.50/1000。
8.0.2主軸安裝水平，不應大于0.20／1000。
8.0.3上、下架體之間的結合處和所有門蓋與機架的結合處的密封應嚴密，不得有泄漏。
8.0.4轉子上的板錘不應拆卸，需要拆卸時，應按制造廠注明的標記進行裝配。
8.0.5轉子上的板錘頂端與均整板之間的間隙，應符合隨機技術文件的規定。
8.0.6轉子上的板錘外緣運動軌跡與反擊板下緣之間的間隙，不應小于10mm；板錘外緣對各反擊板底板的平行度偏差，不應大于轉子長度的1%。
8.0.7有彈簧保險裝置的彈簧預緊力，必須符合隨機技術文件的規定。
9 球磨機、棒磨機、管磨機和自磨機
10 振動磨
10.0.1機架的安裝水平，不應大于2／1000。
10.0.2閘瓦與制動輪的接觸面積，不應小于閘瓦總面積的60/%；閘瓦與制動輪的間隙，應為1.5mm；制動器調整至主軸在停機后7s內停止運轉。

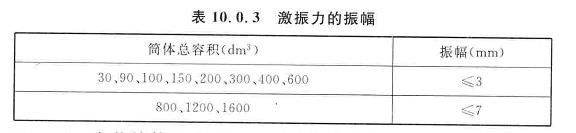

10.0.3激振力的振幅，應符合隨機技術文件的規定；無規定時，應符合表10.0.3的規定。
10.0.4安裝筒體時，雙筒體、三筒體的串聯或并聯，應按隨機技術文件的規定進行組裝和加入研磨體；筒體的各結合面應接觸嚴密，不得泄漏物料。
10.0.5振動磨的通水部位．應用不小于0.39MPa水壓進行試驗；壓力保持10min，應無滲漏。
11 磨粉機

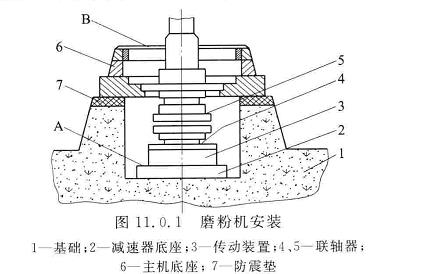

11.0.1調平減速器時，應在圖11.0.1所示的A平面上進行檢測，其安裝水平不應大于0.15/1000。

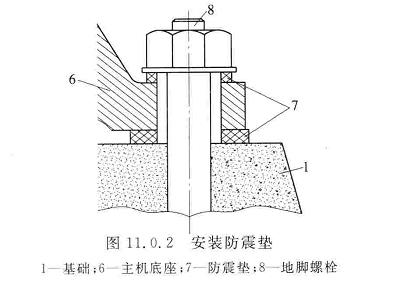

11.0.2調平圖11.0.1所示的B平面前，應在主機底座下面與基礎接觸處和地腳螺栓接觸處墊上橡膠防震墊或減震器(圖11.0.2)，調平后應緊固螺栓。
11.0.3磨粉機的安裝水平，應用水平儀在圖l1.0.1所示的B平面的四個角上按縱、橫向進行檢測，且不應大于0.15／1000。
11.0.4主軸與減速器軸的同軸度偏差，不應大于
0.3mm。
11.0.5兩半聯軸節的平面的平行度偏差，不應大于0.10mm；間隙宜為5mm～8mm。
12 風扇磨煤機
12.0.1檢驗風扇磨煤機的安裝水平，應采用水平儀進行檢測，且不應大于0.20／1000。
12.0.2風扇磨煤機各部件襯板間隙，與其設計間隙的偏差不應大于3mm。
12.0.3磨機的喉部間隙，與其設計間隙的允許偏差為-5mm～0。
12.0.4連接板與前盤輪殼裝配時，配合表面應貼合緊密，其間隙不應大于0.05mm。
12.0.5沖擊輪端面跳動，不應大于2mm。
12.0.6沖擊輪錐孔與主軸錐段的接觸率，不應少于80%。
12.0.7沖擊輪與機殼之間的間隙和雙列軸承游隙，應符合隨機技術文件的規定。
13 試運轉
13.0.1破碎、粉磨設備試運轉，應符合下列要求：
1各運動部分用手或其他方式盤動時，轉動應靈活；電機的轉動方向，應與設備要求的轉動方向相符合；濕式磨機潤滑脂噴射裝置，應先做噴射試驗；大齒輪的齒面，應全部噴或涂上潤滑脂；
2齒輪副、鏈條與鏈輪嚙合，應平穩、無異常聲響和磨損；
3傳動皮帶不應打滑，平皮帶的跑偏量不應超過設計規定；
4各運動部件的運轉應平穩、無異常現象；襯板應無松動和異常聲響；
5潤滑、液壓、氣動和冷卻系統工作應正常、無滲漏；
6滑動軸承溫升不應超過35℃，最高溫度不應超過70℃；滾動軸承溫升不應超過45℃，最高溫度不應超過90℃；液壓泵進口溫度不應超過60℃，且不得低于15℃；
7空負荷連續試運轉時間，風扇磨煤機應為6h-8h;其他破碎、粉磨設備應為2h～4h，其中旋回、圓錘、可逆錘式破碎機應正反轉各1h～2h。
13.0.2空負荷試運轉前，安全保護裝置必須符合隨機技術文件的規定；試運轉后，必須檢查各接合部位，并擰緊連接螺栓。
13.0.3顎式破碎機空負荷試運轉，除應符合本規范第13.0.1條和第13.0.2條的規定外，尚應符合下列要求：
1試運轉前連桿，應處于最高位置；
2接緊彈簧與拉桿之間，不應有顯著響聲；
3主軸承、連桿軸承和集油器的結合處，不應漏油；
4試運轉時整機應無明顯跳動，設備功率小于100kW時，其跳動量不應大于2mm；設備功率大于等于100kW時，其跳動量不應大于3mm。
13.0.4旋回破碎機空負荷試運轉時，除應符合本規范第13.0.1條和第13.0.2條的規定外，尚應符合下列要求：
1破碎圓錘擺動，應平穩、無明顯振動，自轉速度不超過 15r/min;
2圓錐齒輪無周期性的噪聲。
13.0.5圓錐破碎機空負荷試運轉時，除應符合本規范第13.0.1條和第13.0.2條的規定外，尚應符合下列要求：
1試運轉應在調整環上面的機件未組裝前進行；
2破碎圓錐的自轉速度：單缸液壓不應超過20r/min;彈簧圓錐和旋盤圓錐不應超過15r／min；
3圓錐齒輪應無周期性的噪聲。
13.0.6環錘式破碎機和錘式破碎機空負荷試運轉時，除應符合本規范第13.0.1條和第13.0.2條的規定外，尚應符合下列要求：
1轉子運轉應平穩，不應有明顯振動；
2軸承座上振動的振幅．不應大于0.2mm。
13.0.7反擊式破碎機空負荷試運轉時，除應符合本規范第13.0.1條和第13.0.2條的規定外，尚應符合下列要求：
1軸承溫升不應大于30℃；
2轉子軸承座上的雙向振幅，不應大于0.2mm。
13.0.8粉磨設備空負荷試運轉時，除應符合本規范第13.0.1條和第13.0.2條的規定外，尚應符合下列要求：
1減速器振動振幅不應大于0.05mm，傳動軸振幅不應大于0.08mm，主軸承振動振幅不應大于0.1mm.
2運轉應平穩，齒輪、減速器不應有異常振動和噪聲。
13.0.9振動磨空負荷試運轉時，除應符合本規范第13.0.1條和第13.0.2條的規定外，尚應符合下列要求：
1四對偏心體的夾角應相等，各對偏心體的重心或主軸軸線應在同一平面內，振動的振幅應符合隨機技術文件的規定；
2冷卻水出水溫度，不應超過30℃；
3筒體內為橡膠襯板時，橡膠層溫度不應超過70℃。
13.0.10R型擺式磨粉機空負荷試運轉時，除應符合本規范第13.0．1條和第13.0.2條的規定外，尚應符合下列要求：

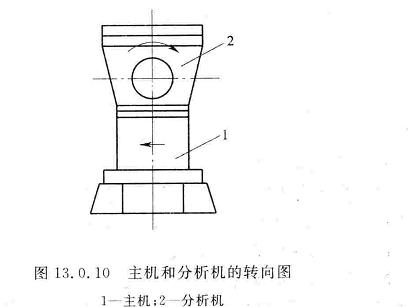

1主機和分析機的旋轉方向（圖13.0.10），應符合隨機技術文件的要求；
2分析機2分析機的轉數指示器的指示轉數，應與調速電機所調轉數相符合；
3主機試運轉時，應將磨輥裝置用鋼絲繩扎緊，不得使磨輥與磨環直接接觸或相互撞擊，或?qū)⒛ポ佈b置拆卸掉。
13.0.11風扇磨煤機空負荷試運轉時，除應符合本規范第13.0.1條和第13.0.2條的規定外，尚應符合下列要求：
1關閉磨機大門前，應盤動沖擊輪幾轉，盤動應靈活、無相碰；
2伸縮節應下降到最低位置，并支承在磨機大門的法蘭上。當磨機大門開啟時，應先抬起伸縮節脫離大門法蘭；伸縮節應上下連接好，伸縮節升降應靈活、可靠；磨機大門開關和分離器的擋板調節I應靈活、可靠；
3磨機啟動時，設在系統中的調節風門宜先打開10%～15%，待磨機運轉達到額定轉速時，再完全打開；
4在主軸承座上檢測的磨機的水平和垂直振動振幅．不應大于0.05mm。
14 工程驗收
14.0.1破碎、粉磨設備安裝工程施工完畢后，經空負荷試運轉符合本規范第13章的規定后，應辦理工程驗收手續。未辦理工程驗收的設備安裝工程，不得交付使用。
14.0.2工程驗收時，應具備下列資料：
1設備開箱檢查記錄；
2基礎工程交接驗收記錄及二次灌漿混凝土的配合比與強度試驗記錄；3設計修改的有關文件；
4隱蔽工程施工記錄；
5檢驗和交接記錄；
6試運轉記錄；
7其他有關資料。
