（免費(fèi)下載）GB 50212-2014 建筑防腐蝕工程施工規(guī)范
1 總 則
1.0.1 為提高建筑防腐蝕工程的施工水平，加強(qiáng)建筑防腐蝕工程施工過(guò)程的質(zhì)量控制，保證施工質(zhì)量和安全，制定本規(guī)范。
1.0.2 本規(guī)范適用于新建、改建、擴(kuò)建的建筑物和構(gòu)筑物防腐蝕工程的施工。
1.0.3 進(jìn)入現(xiàn)場(chǎng)的建筑防腐蝕材料應(yīng)有產(chǎn)品質(zhì)量合格證、質(zhì)量技術(shù)指標(biāo)及檢測(cè)方法和質(zhì)量檢驗(yàn)報(bào)告或技術(shù)鑒定文件。
1.0.4 需現(xiàn)場(chǎng)配制使用的材料應(yīng)經(jīng)試驗(yàn)確定。經(jīng)試驗(yàn)確定的配合比不得任意改變。
1.0.5 建筑防腐蝕工程的施工，應(yīng)按設(shè)計(jì)文件規(guī)定進(jìn)行。當(dāng)需要變更設(shè)計(jì)、材料代用或采用新材料時(shí)，應(yīng)征得設(shè)計(jì)部門(mén)的同意。
1.0.6 建筑防腐蝕工程的施工及使用的材料，除應(yīng)符合本規(guī)范外，尚應(yīng)符合國(guó)家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定。
2 術(shù) 語(yǔ)
2.0.1 鉀水玻璃材料 potash water glass material
以硅酸鉀的水溶液為膠結(jié)料，縮合磷酸鋁為固化劑，硅鋁氧化物為粉料和骨料，添加少量輔助材料配制而成的硅酸鹽型耐酸耐熱材料。
2.0.2 涂層配套 assort of matched coating layer
能相容的各類(lèi)涂層間在材料選用、結(jié)構(gòu)搭配、涂裝工藝等方面合理組合形成的復(fù)合涂層。
2.0.3 高壓射流 jet flow of high pressure
以高壓泵打出高壓力低流速水，經(jīng)過(guò)增壓管路到達(dá)旋轉(zhuǎn)噴嘴，轉(zhuǎn)換為具有很高的沖擊動(dòng)能的低壓高流速射流，用以沖擊被清潔表面。
3 基本規(guī)定
4 基層處理
5 樹(shù)脂類(lèi)防腐蝕工程
6 水玻璃類(lèi)防腐蝕工程
7 聚合物水泥砂漿防腐蝕工程
8 塊材防腐蝕工程
9 噴涂型聚脲防腐蝕工程
10 涂料類(lèi)防腐蝕工程
11 瀝青類(lèi)防腐蝕工程
12 塑料類(lèi)防腐蝕工程
13 安全技術(shù)
13.0.1 防腐蝕工程的安全技術(shù)和勞動(dòng)保護(hù)應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)《施工企業(yè)安全生產(chǎn)管理規(guī)范》GB 50656和《企業(yè)安全生產(chǎn)標(biāo)準(zhǔn)化基本規(guī)范》AQ／T 9006的有關(guān)規(guī)定。
13.0.2 施工前建設(shè)單位應(yīng)與施工單位簽訂安全協(xié)議。
13.0.3 施工單位施工組織設(shè)計(jì)、施工方案應(yīng)包括安全技術(shù)措施及應(yīng)急預(yù)案。
13.0.4 化學(xué)危險(xiǎn)品的貯存和辨識(shí)應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《常用化學(xué)危險(xiǎn)品貯存通則》GB 15603和《危險(xiǎn)化學(xué)品重大危險(xiǎn)源辨識(shí)》GB 18218的規(guī)定。
13.0.5 現(xiàn)場(chǎng)施工機(jī)具設(shè)備及設(shè)施，使用前應(yīng)檢驗(yàn)合格，符合國(guó)家現(xiàn)行有關(guān)產(chǎn)品標(biāo)準(zhǔn)的規(guī)定。
13.0.6 施工用電安全應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《用電安全導(dǎo)則》GB／T 13869、《國(guó)家電氣設(shè)備安全技術(shù)規(guī)范》GB 19517和《施工現(xiàn)場(chǎng)臨時(shí)用電安全技術(shù)規(guī)范》JGJ 46的有關(guān)規(guī)定。
13.0.7 防腐蝕施工作業(yè)場(chǎng)所有害氣體、蒸汽和粉塵的最高允許濃度應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《工作場(chǎng)所有害因素職業(yè)接觸限值 第1部分：化學(xué)有害因素》GB Z2.1、《車(chē)間空氣中溶劑汽油衛(wèi)生標(biāo)準(zhǔn)》GB 11719、《車(chē)間空氣中含50％～80％游離二氧化硅粉塵衛(wèi)生標(biāo)準(zhǔn)》GB 11724、《車(chē)間空氣中含80％以上游離二氧化硅粉塵衛(wèi)生標(biāo)準(zhǔn)》GB 11725和《工業(yè)設(shè)備及管道防腐蝕工程施工規(guī)范》GB 50726的有關(guān)規(guī)定。
13.0.8 涂料涂裝作業(yè)應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《涂裝作業(yè)安全規(guī)程安全管理通則》GB 7691的有關(guān)規(guī)定。
13.0.9 高處作業(yè)應(yīng)符合現(xiàn)行行業(yè)標(biāo)準(zhǔn)《建筑施工高處作業(yè)安全技術(shù)規(guī)范》JGJ 80的有關(guān)規(guī)定。
13.0.10 現(xiàn)場(chǎng)動(dòng)火、受限空間施工和使用壓力設(shè)備作業(yè)等施工現(xiàn)場(chǎng)，應(yīng)符合下列規(guī)定：
1 現(xiàn)場(chǎng)作業(yè)應(yīng)辦理作業(yè)批準(zhǔn)手續(xù)。
2 作業(yè)區(qū)域應(yīng)設(shè)置安全圍擋和安全標(biāo)志，并應(yīng)設(shè)專(zhuān)人監(jiān)護(hù)、監(jiān)控。
3 作業(yè)人員應(yīng)規(guī)定統(tǒng)一的操作聯(lián)絡(luò)方式。
4 作業(yè)結(jié)束，應(yīng)檢查并消除隱患后再離開(kāi)現(xiàn)場(chǎng)。
13.0.11 防腐蝕工程質(zhì)量檢驗(yàn)的檢測(cè)設(shè)備和儀器的使用安全，應(yīng)符合有關(guān)產(chǎn)品的安全使用規(guī)定。
13.0.12 操作人員配備的勞動(dòng)保護(hù)用品應(yīng)符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《個(gè)體防護(hù)裝備選用規(guī)范》GB／T 11651的有關(guān)規(guī)定。
14 環(huán)境保護(hù)技術(shù)
14.0.1 防腐蝕施工應(yīng)建立重要環(huán)境因素清單，并應(yīng)編制具體的環(huán)境保護(hù)技術(shù)措施。
14.0.2 施工現(xiàn)場(chǎng)應(yīng)分開(kāi)設(shè)置生活區(qū)、施工區(qū)和辦公區(qū)。
14.0.3 施工中產(chǎn)生的各類(lèi)廢物的處理應(yīng)符合下列規(guī)定：
1 收集、貯存、運(yùn)輸、利用和處置各類(lèi)廢物時(shí)，應(yīng)采取覆蓋措施。包裝物應(yīng)采用可回收利用、易處置或易消納的材料。
2 施工現(xiàn)場(chǎng)應(yīng)工完料凈場(chǎng)清，各類(lèi)廢物應(yīng)按環(huán)保要求分類(lèi)及時(shí)清理，并清運(yùn)出場(chǎng)。
3 危險(xiǎn)廢物應(yīng)集中堆放到專(zhuān)用場(chǎng)所，按國(guó)家環(huán)保的規(guī)定設(shè)置統(tǒng)一的識(shí)別標(biāo)志，并建立危險(xiǎn)廢物污染防治的管理制度，制訂事故的防范措施和應(yīng)急預(yù)案。
4 危險(xiǎn)廢物應(yīng)盛裝在容器內(nèi)，裝載液體或半固體危險(xiǎn)廢物的容器頂部與液體表面之間應(yīng)留出100mm以上的空間。不得將不相容的危險(xiǎn)廢物混合或合并存放。并定期對(duì)所貯存的危險(xiǎn)廢物包裝容器及貯存設(shè)施進(jìn)行檢查，發(fā)現(xiàn)破損，應(yīng)采取措施清理更換。
5 各類(lèi)危險(xiǎn)廢物的處理應(yīng)與地方環(huán)保部門(mén)辦理處理手續(xù)或委托合格(地方環(huán)保部門(mén)認(rèn)可)的單位組織集中處理。
6 運(yùn)輸危險(xiǎn)廢物時(shí)，應(yīng)按國(guó)家和地方有關(guān)危險(xiǎn)貨物和化學(xué)危險(xiǎn)品運(yùn)輸管理的規(guī)定執(zhí)行。
14.0.4 施工中粉塵等污染的防治應(yīng)符合下列規(guī)定：
1 運(yùn)輸或裝卸易產(chǎn)生粉塵的細(xì)料或松散料時(shí)，應(yīng)采取密閉措施或其他防護(hù)措施。
2 進(jìn)行拆除作業(yè)時(shí)，應(yīng)采取隔離措施。
3 攪拌場(chǎng)所應(yīng)搭設(shè)攪拌棚，四周應(yīng)設(shè)圍護(hù)，并應(yīng)采取防塵措施。切割作業(yè)應(yīng)選定加工點(diǎn)，并應(yīng)進(jìn)行封閉圍護(hù)。當(dāng)進(jìn)行基層表面處理、機(jī)械切割或噴涂等作業(yè)時(shí)，應(yīng)采取防揚(yáng)塵措施。
4 大風(fēng)天氣不得從事篩砂、篩灰等工作。
5 施工現(xiàn)場(chǎng)應(yīng)設(shè)置密閉式垃圾站。施工垃圾、生活垃圾應(yīng)分類(lèi)存放，并應(yīng)及時(shí)清運(yùn)出場(chǎng)。
14.0.5 施工中對(duì)施工噪聲污染的防治應(yīng)符合下列規(guī)定：
1 施工現(xiàn)場(chǎng)應(yīng)按現(xiàn)行國(guó)家標(biāo)準(zhǔn)《建筑施工場(chǎng)界噪聲排放標(biāo)準(zhǔn)》GB 12523制訂降噪措施。定期對(duì)噪聲進(jìn)行測(cè)量，并注明測(cè)量時(shí)間、地點(diǎn)、方法。做好噪聲測(cè)量記錄，超標(biāo)時(shí)應(yīng)采取措施。
2 在施工場(chǎng)界噪聲敏感區(qū)域宜選擇使用低噪聲的設(shè)備，也可采取其他降低噪聲的措施。
3 機(jī)械切割作業(yè)的時(shí)間，應(yīng)安排在白天的施工作業(yè)時(shí)間內(nèi)，地點(diǎn)應(yīng)選擇在較封閉的室內(nèi)進(jìn)行。
4 運(yùn)輸材料的車(chē)輛進(jìn)入施工現(xiàn)場(chǎng)不得鳴笛。裝卸材料應(yīng)輕拿輕放。
14.0.6 防腐蝕施工中不得對(duì)水土產(chǎn)生污染。
15 工程交接
15.0.1 建筑防腐蝕工程的交接，應(yīng)包括中間交接、隱蔽工程交接和交工驗(yàn)收交接。
15.0.2 施工單位按合同規(guī)定的范圍，完成全部防腐蝕工程項(xiàng)目后，應(yīng)辦理交工驗(yàn)收交接手續(xù)。工程未經(jīng)驗(yàn)收交接，不得投入生產(chǎn)使用。
15.0.3 防腐蝕工程交接前，建設(shè)單位或監(jiān)理單位應(yīng)組織相關(guān)單位對(duì)其進(jìn)行檢查和驗(yàn)收，并應(yīng)確認(rèn)下列內(nèi)容：
1 施工范圍和內(nèi)容符合合同規(guī)定。
2 工程質(zhì)量符合設(shè)計(jì)文件及本規(guī)范的規(guī)定。
3 施工質(zhì)量不符合本規(guī)范和現(xiàn)行國(guó)家標(biāo)準(zhǔn)《建筑防腐蝕工程施工質(zhì)量驗(yàn)收規(guī)范》GB 50224的有關(guān)規(guī)定時(shí)，修補(bǔ)或返修的記錄應(yīng)納入交工驗(yàn)收交接文件中。
15.0.4 建筑防腐蝕工程的竣工驗(yàn)收，應(yīng)提交下列資料：
1 原材料的出廠合格證、質(zhì)量檢驗(yàn)報(bào)告或復(fù)驗(yàn)報(bào)告。
2 設(shè)計(jì)變更單、材料代用單。
3 基層表面處理檢查記錄。
4 防腐蝕施工記錄。
5 中間交接記錄。
6 隱蔽工程記錄。
7 修補(bǔ)或返工記錄。
8 交工驗(yàn)收記錄。
15.0.5 建筑防腐蝕工程施工的基層表面預(yù)處理、隱蔽工程檢查、工程中間交接和交工驗(yàn)收交接記錄可按表15.0.5-1～表15.0.5-4填寫(xiě)；防腐蝕工程交工驗(yàn)收資料交接匯總可按表15.0.5-5填寫(xiě)。

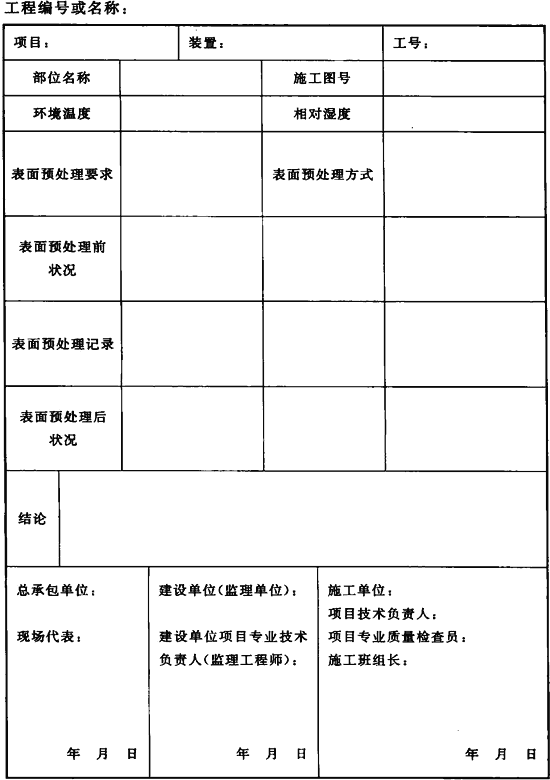

表15.0.5-1 混凝土基層表面預(yù)處理檢查記錄

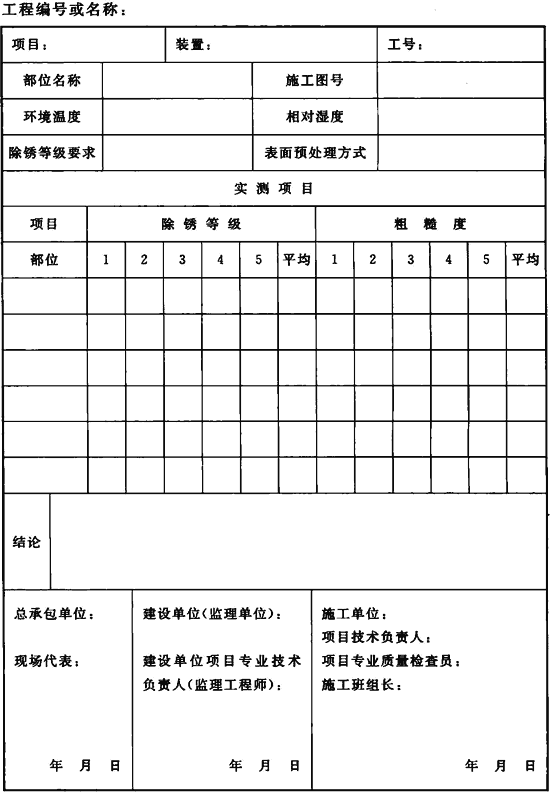

表15.0.5-2 鋼結(jié)構(gòu)基層表面預(yù)處理檢查記錄
表15.0.5-3 隱蔽工程施工檢查記錄

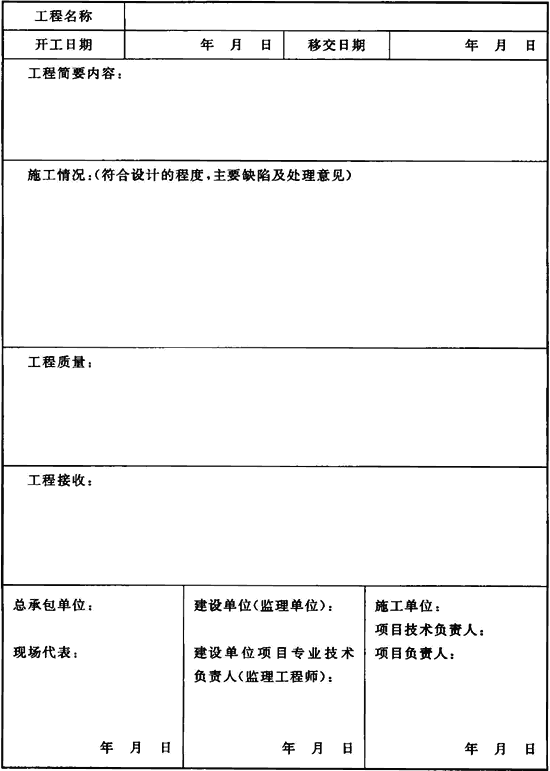

表15.0.5-4 防腐蝕工程交接報(bào)告
注：本表格適用于工程中間交接和交工交接時(shí)填用。

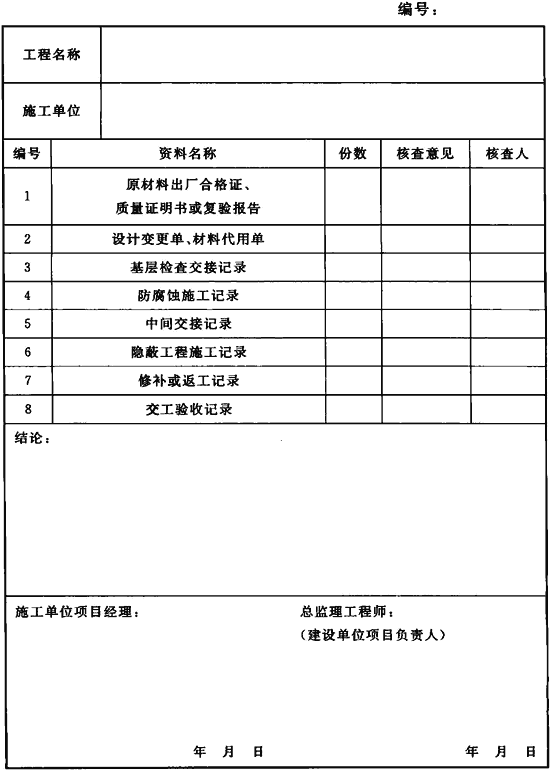

表15.0.5-5 防腐蝕工程交工驗(yàn)收資料匯總表
附錄A 原材料和制成品的試驗(yàn)方法
附錄B 施工配合比
表B.0.1 環(huán)氧類(lèi)材料的施工配合比(質(zhì)量比)
注：1 除低毒固化劑和乙二胺外，還可用其他胺類(lèi)固化劑，應(yīng)優(yōu)先選用低毒固化劑，用量應(yīng)按供貨商提供的比例或經(jīng)試驗(yàn)確定。
2 當(dāng)采用乙二胺時(shí)，為降低毒性可將配合比所用乙二胺預(yù)先配制成乙二胺丙酮溶液(1：1)。
3 當(dāng)使用活性稀釋劑時(shí)，固化劑的用量應(yīng)適當(dāng)增加，其配合比應(yīng)按供貨商提供的比例或經(jīng)試驗(yàn)確定。
4 本表以環(huán)氧樹(shù)脂EP01451-31(E-44)舉例。
5 環(huán)氧樹(shù)脂玻璃鱗片膠泥和環(huán)氧樹(shù)脂自流平料與固化劑的配合比由供貨商提供或經(jīng)試驗(yàn)確定。

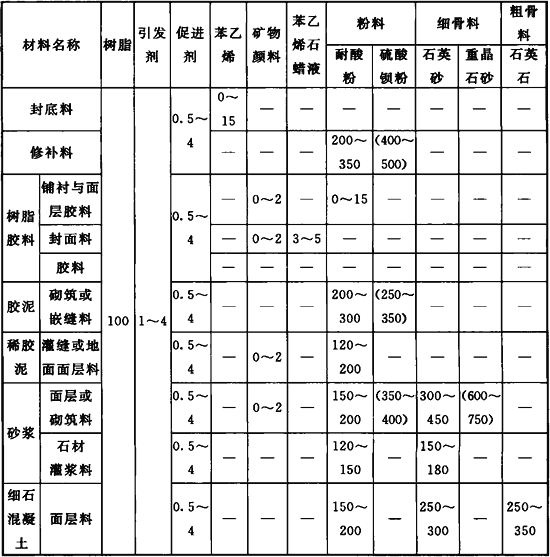

表B.0.2 乙烯基酯樹(shù)脂和不飽和聚酯樹(shù)脂材料的施工配合比(質(zhì)量比)
注：1 表中括號(hào)內(nèi)的數(shù)據(jù)用于耐含氟類(lèi)介質(zhì)工程。
2 過(guò)氧化苯甲酰二丁酯糊引發(fā)劑與N，N-二甲基苯胺苯乙烯液促進(jìn)劑配套；過(guò)氧化環(huán)己酮二丁酯糊、過(guò)氧化甲乙酮引發(fā)劑與鈷鹽(含鈷量不小于0.6％)的苯乙烯液促進(jìn)劑配套。
3 苯乙烯石蠟液的配合比為苯乙烯：石蠟=100：5；配制時(shí)，先將石蠟削成碎片，加水苯乙烯中，用水浴法加至60℃，待石蠟完全溶解后冷卻至常溫，苯乙烯石蠟液應(yīng)使用在最后一道封面料中。
4 乙烯基酯樹(shù)脂自流平料與固化劑的配合比，由供貨商提供或經(jīng)試驗(yàn)確定。
5 乙烯基酯樹(shù)脂和雙酚A型不飽和聚酯樹(shù)脂的玻璃鱗片膠泥與固化劑的配合比，由供貨商提供或經(jīng)試驗(yàn)確定。

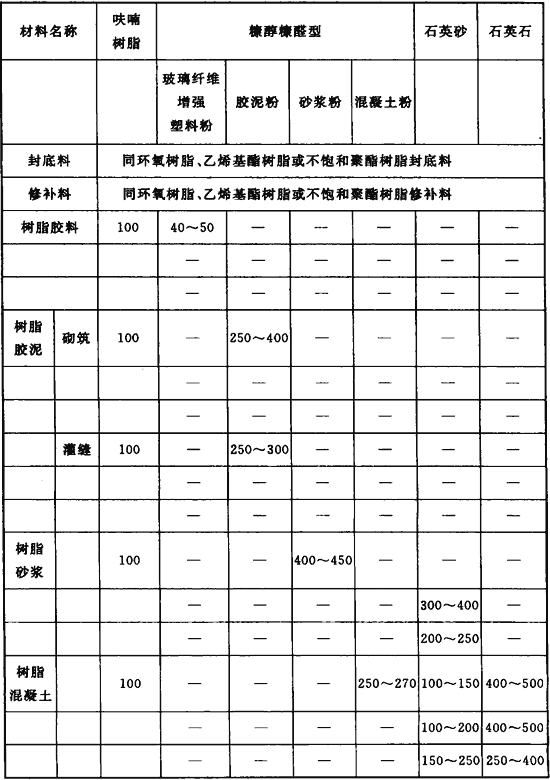

表B.0.3 呋喃樹(shù)脂類(lèi)材料的施工配合比(質(zhì)量比)

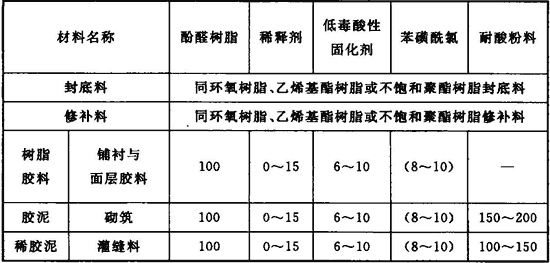

表B.0.4 酚醛類(lèi)材料的施工配合比(質(zhì)量比)

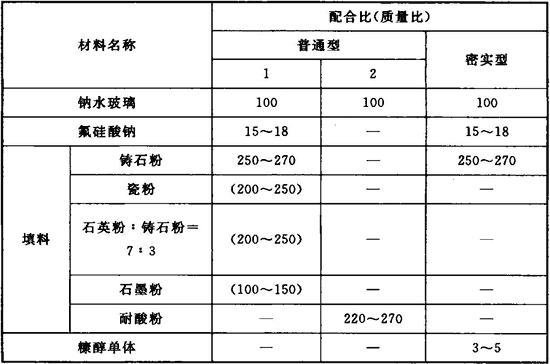

表B.0.5 鈉水玻璃材料的施工配合比
注：1 表中氟硅酸鈉用量是按水玻璃中氧化鈉含量的變動(dòng)而調(diào)整的，氟硅酸鈉純度按100％計(jì)；
2 配比1的填料可選一種使用；
3 耐酸砂漿配合比：鈉水玻璃：砂漿混合料＝100：340～420耐酸混凝土配合比：鈉水玻璃：混凝土混合料＝100：490～750。

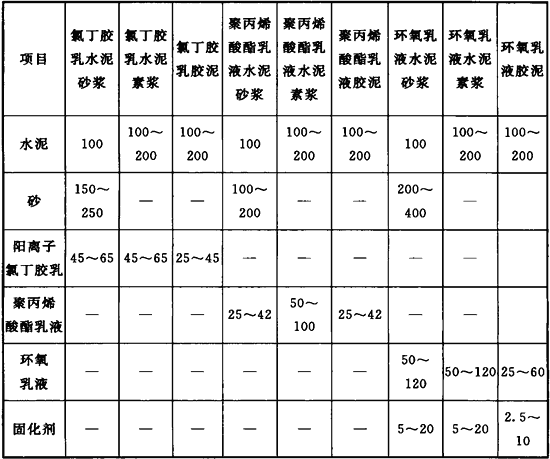

表B.0.7 聚合物水泥砂漿配合比(質(zhì)量比)
注：表中所列聚合物配比均是添加助劑后的數(shù)值范圍。實(shí)際配比應(yīng)根據(jù)聚合物供應(yīng)商提供的配比及現(xiàn)場(chǎng)試驗(yàn)確定。

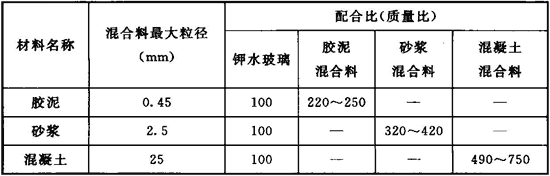

表B.0.6 鉀水玻璃材料的施工配合比
注：1 鉀水玻璃膠泥粉已含有鉀水玻璃的固化劑和其他外加劑；
2 普通型鉀水玻璃膠泥應(yīng)采用普通型的膠泥粉；密實(shí)型鉀水玻璃膠泥應(yīng)采用密實(shí)型的膠泥粉。
表B.0.8 瀝青砂漿和瀝青混凝土的施工配合比(質(zhì)量比)
| 種類(lèi) | 粉料和骨料混合物 | 瀝青(％) |
| 瀝青砂漿 | 100 | 11～14 |
| 細(xì)粒式瀝青混凝土 | 100 |
8～10 |
| 中粒式瀝青混凝土 | 100 | 7～9 |
注：本表是采用平板振動(dòng)器振實(shí)的瀝青用量，當(dāng)采用碾壓機(jī)或熱滾筒壓實(shí)時(shí)，瀝青用量應(yīng)適當(dāng)減少。
