（免費下載）GB 50511-2010 煤礦井巷工程施工規范
1 總 則
1.0.1 為使煤礦井巷工程的施工在確保安全和質量的前提下，不斷提高勞動效率，加快施工速度，降低工程成本，縮短礦井建設周期，促進煤礦建設的發展，特制定本規范。
1.0.2 本規范適用于煤礦井巷工程施工。
1.0.3 煤礦井巷工程的施工必須遵守基本建設程序中的有關規定，按照設計文件、施工組織設計和作業規程進行施工。
1.0.4 井巷工程的施工應實行現代化科學管理，實施綠色施工，不斷提高管理水平。
1.0.5 井巷工程的施工應推廣應用經過實踐檢驗后成熟的科研成果，積極采用行之有效的新工藝、新技術、新設備、新材料。
1.0.6 安全技術、勞動保護及工業廢棄物的排放和處理等，應符合國家現行的有關規定。
1.0.7 施工所用的材料、設備和構件，必須符合設計規定及有關規范和產品質量標準，并具有合格證明。
1.0.8 工程施工中必須建立技術檔案，做好各種測試記錄、隱蔽工程記錄、質量檢查記錄和竣工工程圖紙等文件資料。工程竣工時應按規定做好施工總結，竣工資料應準確、齊全和完整。
1.0.9 工程竣工后應按煤炭行業和國家有關部門制定的管理辦法及時組織驗收。
1.0.10 煤礦井巷工程的施工，除應執行本規范的規定外，尚應符合國家現行的標準、規范的有關規定。
2 術 語
2.0.1 施工組織設計
是指導一期(立井、斜井、平硐)或二、三期工程項目如何組織施工的系統技術文件，其直接依據是施工合同及項目業主提供的各類施工條件。其內容主要包括所涵蓋的單個或多個單位工程施工的順序、主要方法，設備選型及驗算，生產及輔助系統的安排，各工種及管理人員的投入和勞動組織，進度、質量、安全、環境控制目標、控制方法及措施。
2.0.2 施工作業規程
施工作業規程是針對一個具體的單位工程，在施工組織設計所規定的施工條件(方案、設備及系統)下，結合單位工程具體的地質及水文資料制定的指導該單位工程施工的技術文件。包括施工方案、施工工藝、循環勞動組織，作業方式，崗位安排，進度指標，工藝操作規程、安全技術措施、工序質量檢驗標準及保證措施等。
2.0.3 安全技術措施
安全技術措施是施工作業規程的必要組成部分，是單位工程施工所涵蓋的各分項、各工序環節如何安全實施的具體措施，是對人、設備、材料、工藝、環境的最具體的要求。如爆破安全措施、鑿眼安全措施、裝巖安全措施等等。一般情況下該技術文件形成時不獨立存在。
2.0.4 機械化作業線
井巷單位工程的掘進、裝巖、運輸、支護、提升等主要工序中，均采用先進、高效的機械化施工設備，且各設備之間性能相互匹配。單位工程主要工藝設備的總合就構成機械化作業線。立井、斜井、平硐、巖(煤)巷道均可組建獨立的機械化作業線。
2.0.5 井 筒
泛指立井和斜井(含暗井)。立井井筒由井頸、井身、壁座和井窩組成，斜井由井口、井身和連接處組成。
2.0.6 暗 井
兩個開采水平之間用作提升、通風、溜放矸(煤)人員上下、運送材料及敷設管線的立井或斜井稱為暗井。
2.0.7 單行作業
井巷工程施工中，掘進與永久支護兩大工序分別順序施工的作業方式。
2.0.8 平行作業
井巷工程施工中，掘進與永久支護兩大工序在不同的空間內同時進行的作業方式。
2.0.9 短段掘砌混合作業
同平行作業方式相似，但掘進與永久支護兩大工序頻繁交替，即短段掘進與支護，而不用臨時支護的作業方式。
2.0.10 井 頸
立井井口以下井壁加厚、加強的一段井筒。
2.0.11 井 身
立井井頸以下到井底車場或箕斗裝載硐室底板水平的一段井筒。
2.0.12 井 窩
立井井身以下的一段井筒。
2.0.13 明 槽
斜井井筒由地面轉入地下，為克服覆蓋層薄、土質松軟、頂板不易維護的困難，沿斜井底板坡面開挖的露天坑槽，永久支護完成后予以回填。
2.0.14 沖積層
覆蓋于基巖之上的土層。
2.0.15 雜散電流
指存在于預設的電源網路之外的電流，其主要來源一般為：1.電氣牽引網路流經金屬物(指鋪軌以外的金屬物)或大地返回直流變電所的電流；2.動力和照明交流電路的漏電；3.大地自然電流；4.雷電和電磁輻射的感應電流等。
2.0.16 光面爆破
井巷施工通過合理選擇爆破參數、科學布置各類炮眼，并按一定順序起爆，使爆破后巖體輪廓面成型規整，圍巖穩定，無明顯的炮震裂縫的控制爆破。
2.0.17 不支護段
井筒或巷道工作面距支護端面之間沒有支護的高度或長度。
2.0.18 井壁漂浮下沉
用鉆井法鑿井時，鉆進結束后，在充滿泥漿的井筒中，將預制的鍋底形井壁底和井壁筒連接克服泥漿的浮力，使其緩慢地下坑，并相應地接長井壁筒，沉入井底的作業。
2.0.19 鍋 底
地面預制的井壁，為懸浮下沉需要，第一節井壁底部是全封閉的，呈鍋狀。
2.0.20 造 孔
帷幕法施工，在井筒外圍需按設計施工帷幕槽孔，采用沖擊鉆機分段造成槽孔的工藝稱為造孔。
2.0.21 槽 孔
把要施工的帷幕分為若干段，在段內又劃分為主孔和副孔，主孔為圓孔，副孔就是兩相鄰主孔之間的鼓形土體，造孔時先鉆主孔后打副孔，使主孔與主孔連續貫通，該段全部主孔貫通后所形成的深槽成為槽孔。
2.0.22 護 井
又稱導向槽或?qū)?，是在要施工的帷幕兩?cè)修筑的鋼筋混凝土環形短壁，內環短壁稱內護井，外環短壁稱外護井，內外壁構成環形溝槽，在造孔時起導向、貯存泥漿和維護孔口穩定的作用。
2.0.23 殘留小墻
帷幕法施工，在劈打副孔時，對兩主孔之間的鼓形土墻打偏后留下近似三角形的小土墻。
2.0.24 接頭孔
兩槽孔的連接孔。
2.0.25 固 井
鉆井法鑿井和沉井法鑿井施工中，井壁筒到達井底后，通過管路向井壁筒外側與井幫之間的環形空間注入比重大于泥漿的膠凝狀漿液，將泥漿自下而上地置換出來，并固結井壁筒的作業。
2.0.26 預應力錨桿(錨索)
由錨頭、預應力筋、錨固體組成，利用預應力筋自由段(張拉段)的彈性伸長，對錨桿施加預應力，以提供所需的主動支護拉力的長錨桿。GB50086-2001規范中所指的預應力錨桿系指預應力值大于200Kn、長度大于8.0m的錨桿。
2.0.27 泥漿護壁
采用鉆井法、沉井法、帷幕法(槽孔)、凍結法(鉆孔)施工立井井筒時，利用井(孔)內泥漿的靜壓力(強)平衡地壓與水壓，并使泥漿滲入圍巖，形成泥皮，以維護井(孔)幫的方法。
2.0.28 暗 井
兩個水平之間用于提升、溜放矸石、通風、上下人員、運送材料、或敷設管線的垂直或傾斜巷道。
2.0.29 馬頭門
立井井筒與井底車場巷道連接部變斷面的一段巷道。由于推車機、阻車器等設施安裝在這一段巷道中，因而，應屬于硐室。
2.0.30 基 槽
基槽指在安裝防水門等部位的圍巖中開鑿的垂直于巷道方向的齒狀壁槽，以增強硐室的承載能力
3 施工準備
4 立井井筒普通法施工
5 立井井筒特殊法施工
6 立井井筒的延深和恢復
7 斜井與平硐施工
8 巷道施工
9 暗井和硐室的施工
10 輔助工作
11 作業環境及職業危害控制
附錄1水文地質條件分類
附錄1 水文地質條件分類
一、水文地質符合下列條件之一時，宜劃為簡單類型。
1.礦層離含水層較近，含水層充水空間不發育，與地表水無水力聯系，單位涌水量小于0.1L／sm；
2.礦層含水層較遠，含水層充水空間發育，礦層與含水層之間巖層結構致密，具有良好的隔水層，且斷層導水性微弱。
二、水文地質符合下列條件之一時，宜劃為中等類型。
1.礦層頂板或底板接近含水層，含水層充水空間較發育，單位涌水量為0.1～1.0L／sm：
2.礦層與含水層之間有隔水層，但不穩定，斷層導水性弱，地表水與地下水無水力聯系，或有水力聯系，但對礦層開采無甚影響。
三、水文地質符合下列條件之一時，宜劃為復雜類型。
1.礦層頂板或底板直接與含水層接觸，含水層充水空間發育，單位涌水量大于1.0L／sm；
2.礦層頂板或底板不與含水層直接接觸，但含水層位于擬建巷道頂板裂隙范圍內，或底板隔水層強度不足以抵抗含水層靜水壓力的破壞；
3.地質構造復雜，斷層導水，地下水與地表水有水力聯系。

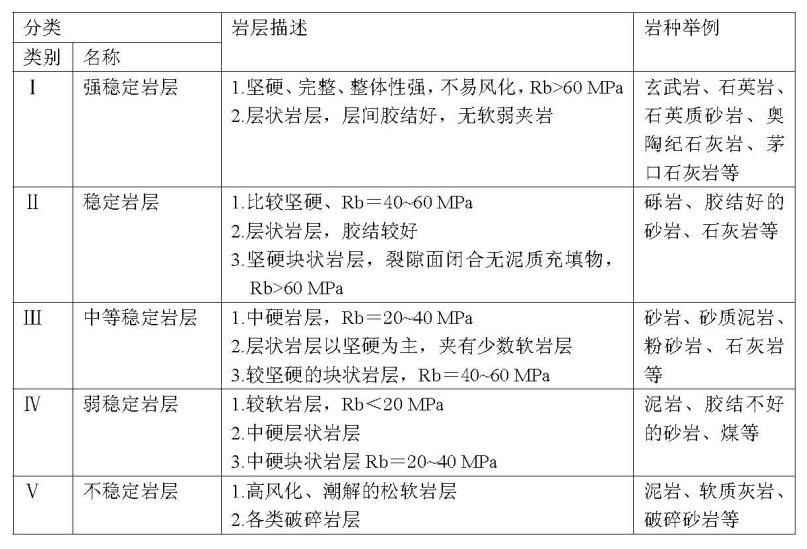

附錄2圍巖分類
附錄2 圍巖分類
附錄3本規范用詞說明
附錄3 本規范用詞說明
1 為便于在執行本規范條文時區別對待，對要求嚴格程度不同的用詞說明如下。
1)用于表達要嚴格遵從才能符合標準要求，不允許使用與其要求的偏離的詞：
正面詞采用“應”，
反面詞采用“不應”。
2)用于表達在幾種可能性中推薦作為特別適用的一種，不提及也不排除其他可能性；或表示某個行動步驟是受到推薦是首選的，但也未必是所要求的，或表示不贊成但也不禁止末種可能性或行動步驟：
正面詞采用“宜”， 反面詞采用“不宜”。
3)用于表示在標準界限內所允許使用的行動步驟：
正面詞采用“可”，
反面詞采用“不可”。
4)用于陳述由材料、生理的或某種原因?qū)е碌目赡芎湍軌颍?span style="display:none">資料下載_工程咨詢_工作報告
正面詞采用“能”，
反面詞采用“不能”。
2 條文中指定應按其它有關標準、規范執行時，寫法為“符合……的規定”。
