（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
公告
中華人民共和國住房和城鄉建設部公告
報告模板_十四五_文庫
第593號
工程咨詢_模版下載_工作報告
關于發布國家標準《1kV及以下配線工程施工與驗收規范》的公告
工作報告_報告模板_免費下載
現批準《1kV及以下配線工程施工與驗收規范》為國家標準，編號為GB 50575-2010，自2010年12月1日起實施。其中，第3.0.9、3.0.13、4.5.4(6)、5.1.2、5.1.6、5.2 3、5 5.1條（款）為強制性條文，必須嚴格執行。
大牛工程師
本規范由我部標準定額研究所組織中國計劃出版社出版發行。
大牛工程師
中華人民共和國住房和城鄉建設部
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
二〇一〇年五月三十一日
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
前言
前 言
資料下載_統計公報_免費下載
根據住房和城鄉建設部《關于印發<2008年工程建設標準規范制定、修訂計劃（第二批）>的通知》（建標[2008]105號）的要求，規范編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準，并在廣泛征求意見的基礎上，制定本規范。 文庫_十四五_統計公報
本規范共分8章和1個附錄。包括：總則，術語，基本規定，導管、線槽敷設，配線，封閉插接式母線敷設，封閉插接式照明母線敷設，工程交接驗收等。 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
本規范中以黑體字標識的條文為強制性條文，必須嚴格執行。 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
本規范由住房和城鄉建設部負責管理和對強制性條文的解釋，浙江省工業設備安裝集團有限公司負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送浙江省工業設備安裝集團有限公司(地址：浙江省杭州市開元路21號；郵政編碼：310001；電子郵箱：gmo@zjkygroup.com)。 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
本規范主編單位、參編單位、參加單位、主要起草人和主要審查人： （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
主編單位 ：浙江省工業設備安裝集團有限公司 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
寧波建工股份有限公司 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
參編單位 ：上海市安裝工程有限公司 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
杭州市建設工程質量安全監督總站 工程咨詢_免費下載_規劃綱要
廣東省工業設備安裝公司 規劃綱要_資料共享_工作報告
北京住總集團有限責任公司 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
寧波市建筑工程安全質量監督總站 大牛工程師
陜西省設備安裝工程公司 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
參加單位 ：施耐德（廣州）母線有限公司 工程咨詢_規劃綱要_十四五
河北保定市滿城長瑞管業有限公司 十四五_資料下載_規劃綱要
浙江省建筑科學沒計研究院有限公司 工作報告_資料下載_十四五
主要起草人 ：傅慈英 謝振苗 錢大治 朱躍忠 張立新 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
吳睿力 吳麗勝 史均社 張海云 大牛工程師
主要審查人 ：溫伯銀 陳發宇 楊 彤 荊 津 周衛新 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
黃尚敏 李云江 翟曉明 王振生
大牛工程師
1 總則
1.0.1
為保證電氣裝置配線工程施工質量，促進施工科學管理、技術進步，確保安全運行，制定本規范。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
1.0.2
本規范適用于建筑物、構筑物中1kV及以下配線工程的施工與驗收。
工作報告_免費下載_文庫
1.0.3
配線工程的施工應按經批準的設計文件進行，施工中的設計變更或按工程承包合同約定的深化設計均應取得原設計單位的確認。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
1.0.4
配線工程的施工與驗收，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
十四五_模版下載_資料下載
大牛工程師
2 術語
2.0.1
布線系統
wiring system
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
一根電纜（電線）、多根電纜（電線）或母線以及固定它們的部件的組合。如果需要，布線系統還包括封裝電纜（電線）或母線的部件。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
2.0.2
配線工程
wiring work
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
是指工程中的布線系統僅采用電線布設的工程。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
2.0.3
電線分支接頭
wire branch joint
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
指相同導體電線的丁字型接頭，兩者的規格可能相同，通常分支線的規格要小一些。
大牛工程師
2.0.4
剛性導管
rigid conduit
大牛工程師
經過或不經過專門處理都不能彎曲，或僅有借助機械裝置才能彎曲的導管。
大牛工程師
2.0.5
可彎曲金屬導管
pliable metal conduit
大牛工程師
只需用手施以適當?shù)牧纯蓮澢活A(yù)期被頻繁彎曲的金屬導管。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
2.0.6
柔性導管
flexible conduit
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
無需用力即可任意彎曲，且預期整個使用壽命期間可頻繁彎曲的導管。
工程咨詢_縣域經濟_模版下載
2.0.7
支架
support
報告模板_免費下載_資料庫
用于支持或固定線路的部件的統稱，包括吊架和托架。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
2.0.8
吊架
hanger
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
用于支持或固定線路的由吊桿（圓鋼）及卡子等附件組成的支架，吊桿帶有可調節吊裝高度的螺紋。通常吊架的剛性較弱。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
2.0.9
托架
bracket
文庫_資料下載_模版下載
用于支持或固定線路的由角鋼或槽鋼或工程塑料型材及其附件組成的支架，從線路底部頂托使其支持固定。通常托架的剛性較強。
規劃綱要_十四五_模版下載
2.0.10
接地保護干線
grounding protection main
工程資料_資料下載_工作報告
為防止電擊危害從接地極（或自然接地體）引出，引向需接地保護的電氣設備或器具的接地線，但其不直接與設備或器具作連接，需經可拆卸的支線與設備或器具做連接。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
2.0.11
跨接
bonding
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
對要求有電氣連續性的金屬件之間（如導管間、導管與橋架間）為能保證所要求的導電能力，用一段可靠的導體進行連接。
大牛工程師
2.0.12
線槽
raceway
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
專門為敷設、固定導線而設計的一種溝道?？梢允墙饘俚幕蚪^緣材料的。
資料共享_文庫_十四五
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
3 基本規定
3.0.1
采用的器材應符合國家現行有關標準的規定。
大牛工程師
3.0.2
列入國家強制性認證產品目錄的器材必須有強制性認證標識，并有相應認證證書。
大牛工程師
3.0.3
器材的運輸和保管，應符合相關法規和標準的規定；有特殊要求的器材，尚應符合其技術文件中的相應要求。
大牛工程師
3.0.4
器材到達施工現場后，應進行檢查，并應符合下列規定：
大牛工程師
1 隨器材供給的技術文件應齊全。
十四五_工程咨詢_工程資料
2 型號、規格應符合設計文件要求，外觀質量應符合產品制造標準和本規范相關規定。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
3 器材采購合同中對運輸、包裝等有特定要約的，應符合采購合同的約定。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
4 當新開發的產品在工程中試用時，應提供型式試驗報告。
大牛工程師
5 當對器材的質量有異議時，應送至有資質的檢測機構進行檢測。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
3.0.5
配線工程與建筑工程的施工協調應符合下列規定：
大牛工程師
1 埋人混凝土內的導管、支架、螺栓和預埋板等預埋件，應在混凝土澆筑前埋設；埋入磚墻等砌體內的導管、支架和螺栓等預埋件宜在砌體施工時同步埋設。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
2 預留孔、預埋件的位置、規格和尺寸應符合設計要求，預埋件應埋設牢固。在混凝土澆筑前，應復核建筑工程施工圖中標明的配線用預留孔預埋件的位置、規格和尺寸。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
3 影響配線工程施工的模板、腳手架等應在施工前拆除，周圍雜物應清除。
大牛工程師
4 對有可能給已完工的配線工程造成污損的建筑裝飾工作，宜在配線工程施工前全部結束。
大牛工程師
5 在埋有導管的大型設備混凝土基礎模板上，應標有測量導管引出口坐標和高程用的基準點或基準線。
文庫_工程咨詢_十四五
6 配線工程施工結束后，應將配線施工時剔鑿的建筑物和構筑物的孔、洞、溝、槽等修補完整；線路穿越樓板或防火墻、管道井、電氣豎井、設備間等防火分隔處應做好防火封堵。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
7 配線工程的導管、線槽、封閉母線外殼和支架等進行補漆和標色時，不應污染已完成的建筑工程。
模版下載_工程資料_縣域經濟
3.0.6
線路穿越建筑物、構筑物的變形縫處，應安裝兩端固定的補償裝置。
大牛工程師
3.0.7
除設計要求外，承力建筑鋼結構構件上，不得采用熔焊連接固定線路的支架、螺栓等部件；且嚴禁熱加工開孔。
免費下載_縣域經濟_資料庫
3.0.8
配線工程采用的管卡、支架、吊鉤、拉環和盒（箱）等黑色金屬附件均應做防腐處理，防腐處理宜為鍍鋅，室外露天的為熱浸鍍鋅。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
3.0.9 配線工程中非帶電的金屬部分的保護接地必須符合設計要求。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
3.0.10 當1kV及以下的配線工程與高壓電纜和應急電源的電氣線路布置在同一電氣豎井內時，相互間應保持不小于0.3m的距離或采取隔離措施。 大牛工程師
3.0.11 當采用吊架固定導管、線槽或插接式母線時，應設置防晃支架，在距離盒（箱）或端部0.3m～0.5m處應設固定支架。 資料共享_縣域經濟_資料下載
3.0.12 配線工程用的塑料絕緣導管、塑料線槽及其配件必須由阻燃材料制成，導管和線槽表面應有明顯的阻燃標識和制造廠廠標。 資料共享_十四五_工作報告
3.0.13 配線工程的電線線芯截面面積不得低于設計值，進場時應對其導體電阻值進行見證取樣送檢。
大牛工程師
3.0.14 導體電阻值應符合現行國家標準《電纜的導體》GB/T 3956的有關規定。
大牛工程師
4 導管、線槽敷設
5 配線
6 封閉插接式母線敷設
6.0.1
封閉插接式母線的測繪宜在建筑物或構筑物主體結構完成及變壓器、開關柜等定位后進行，測繪圖應作為封閉插接式母線訂貨圖和安裝的依據。
模版下載_十四五_報告模板
6.0.2
封閉插接式母線的吊裝運輸和保管應符合產品技術文件要求。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
6.0.3
母線進場檢查，其外觀應無明顯損傷，各段編號標識清晰、附件齊全、外殼表面無變形，母線螺栓搭接面平整、鍍層附著完整，無起皮和麻面等現象；母線上插接部位的導體應無損傷、表面光滑、鍍層附著完整。
大牛工程師
6.0.4
安裝前應對每段母線的絕緣電阻值進行測試，相對相、相對地、相對中性線和中性線對地的絕緣電阻值均不應小于20MΩ；送電前應整體測量母線的絕緣電阻，其值應不小于0.5MΩ。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
6.0.5 封閉插接式母線的安裝應符合下列規定： 模版下載_報告模板_資料共享
1 水平敷設時，底邊距地面高度不宜小于2.2m；除敷設在電氣設備間及設備層外，垂直敷設時，距地面高1.8m及以下的部位應有防止機械損傷的保護措施。 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
2 母線與各類管道平行或交叉的凈距應符合本規范附錄A的規定。 大牛工程師
3 固定母線用的支架、吊架和部件的構造應符合產品技術文件的要求，水平或垂直敷設的固定點間距均不宜大于2m，距拐彎0.5m處應設置支架；支架、吊架設置應使母線有伸縮的活動余地；母線直線段距離超過80m時，每50m～60m應設置膨脹節。當制造廠有特殊要求時，應按產品技術文件的要求執行。 大牛工程師
4 母線段與段的連接接口不應設置在穿越樓板或墻體處，垂直穿越樓板處應有與建筑物或構筑物相固定的專用部件支座，母線穿越樓板處應做防火封堵處理。 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
5 插接式開關箱或母線的分支接口應插接緊密，并應設置在既安全又便于檢查維護的位置。 大牛工程師
6 無引出線的母線端部應有專用的封板進行封閉。 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
7 組對連接后的母線導體應與外殼同心，其偏差不應大于5mm。 文庫_十四五_統計公報
8 母線直線段安裝應平直，水平度與垂直度偏差不宜大于1.5‰，全長最大偏差不宜大于20mm。 大牛工程師
9 母線段與段的連接以及與支架、吊架等的固定不應強行組裝，不應使母線受到額外的附加應力。 文庫_工程咨詢_工程資料
10 母線的外殼應可靠接地，全長不應少于2處與接地保護干線相連接。 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
11 除采用扭剪型螺栓外，連接母線的螺栓應采用力矩扳手?jǐn)Q緊，緊固力矩值應符合現行國家標準《電氣裝置安裝工程母線裝置施工及驗收規范》GBJ 149的有關規定。 （免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
12 母線外殼與箱柜連接應牢固、密封。
大牛工程師
7 封閉插接式照明母線敷設
7.0.1
照明母線的訂貨應在建筑物或構筑物主體結構基本完成，并應在照明工程已進行深化設計后進行。
模版下載_報告模板_工程咨詢
7.0.2
照明母線安裝前，應進行外觀檢查，母線應平直、外殼無凹坑、表面鍍層完整無劃痕，附帶的饋電、端封、支接、軟連接和固定件等部件應齊全、無缺損。
報告模板_工程資料_統計公報
7.0.3
照明母線安裝前應抽檢母線導體的通電穩定性能和電氣絕緣性能，抽檢的數量應為相同規格的每批次進場的1節～2節，抽檢的結果應符合產品技術文件的要求。
資料共享_統計公報_模版下載
7.0.4
母線可側裝于建筑物或構筑物墻體表面，也可吊裝于吊頂下部，應采用配套的支持件固定，固定點間距應均勻，固定點距離不宜大于2m。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
7.0.5
母線直線段的連接，饋電部件、支接部件、端封部件、柔性連接等的連接以及固定于母線上的燈具安裝等，均應按產品技術文件進行操作，并應確保其連接的可靠性。
大牛工程師
7.0.6
當母線穿越建筑物或構筑物的變形縫處或水平直線段需標高變位時，應采用制造廠提供的柔性連接部件。
模版下載_文庫_報告模板
7.0.7
母線直線段安裝應平直，水平偏差不應大于5mm，垂直偏差不應大于10mm。
統計公報_規劃綱要_工作報告
7.0.8
不接饋電單元的母線端部應封閉完好，端部離建筑物或構筑物的可操作距離不應小于200mm。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
7.0.9
母線安裝應確保母線導體的組合幾何中心線與外殼中心線同心。
大牛工程師
7.0.10
母線的金屬外殼應可靠接地，全長不應少于2處與接地保護干線相連接，分支端部也應做接地保護；母線的金屬外殼不應作為接地的接續導體。
報告模板_規劃綱要_文庫
7.0.11
母線上無插接部件的接插口封堵蓋應完好。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
7.0.12 母線的分接單元與母線的配合，其鎖緊裝置應完整可靠確保其連接的可靠性。
資料庫_報告模板_統計公報
8 工程交接驗收
8.0.1
工程交接驗收時，應對下列項目進行抽測檢查：
十四五_模版下載_工作報告
1各項規定數據實測值。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
2支持件的固定。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
3配管的彎曲半徑，盒（箱）的設置位置。
大牛工程師
4導體連接的導通性能和絕緣性能。
大牛工程師
5按規定需要接地部分的接地情況。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
6金屬部分的防腐。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
7施工中造成的孔、洞、溝、槽的修補情況，線路穿越消防分區的封堵情況。
規劃綱要_模版下載_資料共享
8必要時對配線工程的導體規格尺寸進行復核。
資料下載_十四五_工作報告
8.0.2
驗收檢查的數量應符合下列規定：
大牛工程師
1本規范中屬于強制性條文規定的應全數檢查。
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
2非強制性條文規定的應抽查5%。
大牛工程師
8.0.3 工程交工驗收時應提交下列資料文件：
（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
1 竣工圖。大牛工程師
2 設計變更、洽商記錄文件及圖紙會審記錄。報告模板_免費下載_模版下載
3 隱蔽工程驗收記錄。大牛工程師
4 安裝技術記錄。（免費下載）GB 50575-2010 1kV及以下配線工程施工與驗收規范
5 試驗檢驗記錄。
統計公報_模版下載_資料共享
6 主要器材、設備進場驗收記錄及質量證明文件，以及約定的檢測、記錄。
資料下載_規劃綱要_資料共享
8.0.4 驗收提交的文件資料可為書面紙質資料或電子版，也可按合同約定。
大牛工程師

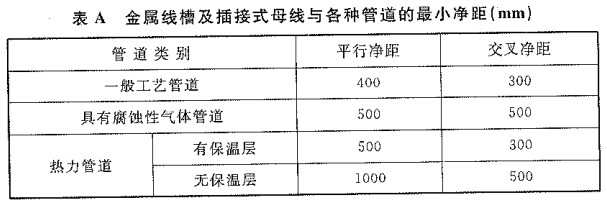

附錄A 金屬線槽及插接式母線與各種管道的最小凈距
附錄A 金屬線槽及插接式母線與各種管道的最小凈距
