1 總 則
1.0.1 為使城鎮給水管道非開挖修復更新工程做到技術先進、安全可靠、經濟合理、保證質量，減少對環境的影響，制定本規程。
1.0.2 本規程適用于城鎮給水管道非開挖修復更新工程的設計、施工及驗收。
1.0.3 城鎮給水管道非開挖修復更新工程的設計、施工及驗收，除應符合本規程的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1 新建道路及交通繁忙、支管彎管少、不易開挖等地區給水管道的修復更新，宜選用非開挖修復技術。
3.0.2 管道結構性修復的設計使用年限不應低于50年；半結構性和非結構性修復的設計使用年限不宜低于原有管道的剩余設計使用年限。
3.0.3 非開挖修復更新工程所用材料應符合國家現行有關標準的規定或設計要求，涉及飲用水的產品應符合現行國家標準《生活飲用水輸配水設備及防護材料的安全性評價標準》GB／T 17219的有關規定。
3.0.4 非開挖修復更新工程檢測、施工過程中應采取安全措施，并應符合現行行業標準《城鎮供水管網運行、維護及安全技術規程》CJJ 207的有關規定。
3.0.5 非開挖修復更新工程所產生的廢棄物、噪聲等應符合國家有關環境保護的規定。
4 材 料
4.0.1 非開挖修復更新工程所用PE管材應符合下列規定：
1 管材的原材料應選用PE80或PE100級的管道混配料。
2 管材規格尺寸應按設計的要求確定。
3 內襯PE管材為標準管時，其物理力學性能應符合現行國家標準《給水用聚乙烯(PE)管材》GB／T 13663的有關規定；內襯PE管材為非標準管時，其物理力學性能應符合現行行業標準《采用聚乙烯內襯修復管道施工技術規范》SY／T 4110的有關規定。
4 內襯PE管材的耐開裂性能應符合現行行業標準《埋地聚乙烯給水管道工程技術規程》CJJ 101的有關規定。
4.0.2 非開挖修復更新工程所用玻璃鋼管應符合現行國家標準《玻璃纖維增強塑料夾砂管》GB／T 21238的有關規定。
4.0.3 翻轉式原位固化法所用材料的性能應符合下列規定：
1 內襯材料可由纖維布或纖維氈等骨架材料組成的軟管和樹脂等粘合材料構成。
2 軟管應符合下列規定：
1)軟管可由單層或多層聚酯纖維氈或同等性能的材料組成，并應與所用樹脂親和，且應能承受施工的拉力、壓力和固化溫度；
2)軟管的涉水面應包覆一層非滲透性塑料膜；
3)多層軟管各層的接縫應錯開，接縫連接應牢固；
4)軟管的橫向與縱向抗拉強度不得低于5MPa；
5)軟管的長度應大于待修復管段的長度，固化后應能與原有管道的內壁緊貼在一起。
3 粘合材料應符合下列規定：
1)樹脂、固化劑、稀釋劑和填料等粘合材料與骨架材料應浸潤良好；
2)樹脂可采用熱固性的聚酯樹脂、環氧樹脂或乙烯基樹脂；
3)樹脂應能在熱水、熱蒸汽作用下固化，且初始固化溫度應低于80℃；
4)粘合材料中，樹脂、固化劑和其他助劑組成配比應根據施工現場配比試驗確定，配比后的樹脂進入管道開始固化前不應出現凝結硬化。
4 不含玻璃纖維內襯管道的初始結構性能要求應符合表4.0.3-1的規定，含玻璃纖維內襯管道的初始結構性能要求應符合表4.0.3-2的規定，內襯管道的長期力學性能應根據實際要求進行測試，不應小于初始結構性能要求的50％。

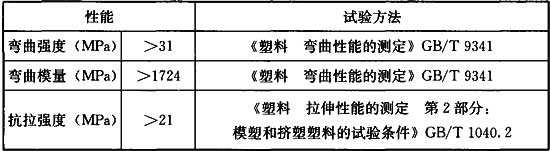

表4.0.3-1 不含玻璃纖維內襯管道的初始結構性能要求

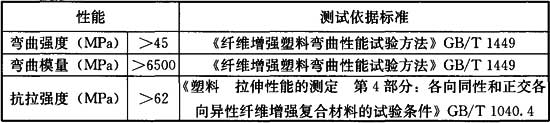

表4.0.3-2 含玻璃纖維內襯管道的初始結構性能要求
4.0.4 不銹鋼內襯法所用材料的性能應符合下列規定：
1 內襯不銹鋼管材應符合現行國家標準《流體輸送用不銹鋼焊接鋼管》GB／T 12771的有關規定，不銹鋼板材應符合現行國家標準《不銹鋼冷軋鋼板和鋼帶》GB／T 3280的有關規定，焊材的性能應符合現行國家標準《不銹鋼焊條》GB／T 983的有關規定。不同牌號內襯不銹鋼材料力學性能應符合表4.0.4-1的規定；不同牌號內襯不銹鋼材料適用條件及用途可按表4.0.4-2選擇。
2 不銹鋼焊材宜與所用不銹鋼內襯材料相匹配。

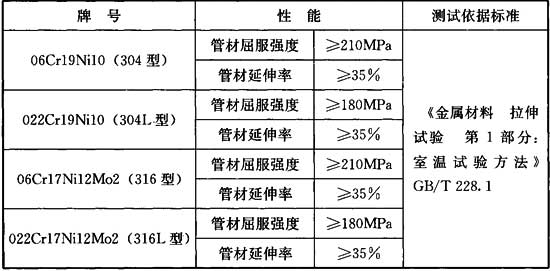

表4.0.4-1 內襯不銹鋼材料的力學性能

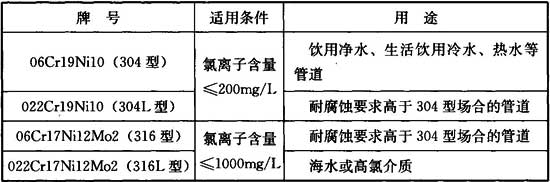

表4.0.4-2 內襯不銹鋼材料適用條件及用途
4.0.5 水泥砂漿噴涂法所用材料的性能應符合下列規定：
1 水泥性能應符合現行國家標準《通用硅酸鹽水泥》GB 175和《抗硫酸鹽硅酸鹽水泥》GB 748的有關規定，水泥強度等級不應低于42.5；
2 砂漿用砂質量應符合現行國家標準《建設用砂》GB／T 14684的有關規定；
3 砂粒中泥土、云母、有機雜質和其他有害物質不應超過總重量的2％；
4 砂粒應全部通過14目篩孔，通過50目篩孔的不應超過總重量的55％，通過100目篩孔的不應超過5％；
5 砂在使用前應使用篩網篩選；
6 當需要摻加外加劑時，應經過試驗確定，不得采用影響水質和對鋼材有腐蝕作用的襯里砂漿外加劑。
4.0.6 環氧樹脂厚漿型涂料性能應符合表4.0.6-1的規定，環氧樹脂無溶劑雙組分涂料性能應符合表4.0.6-2的規定，環氧樹脂底漆性能應符合表4.0.6-3的規定。

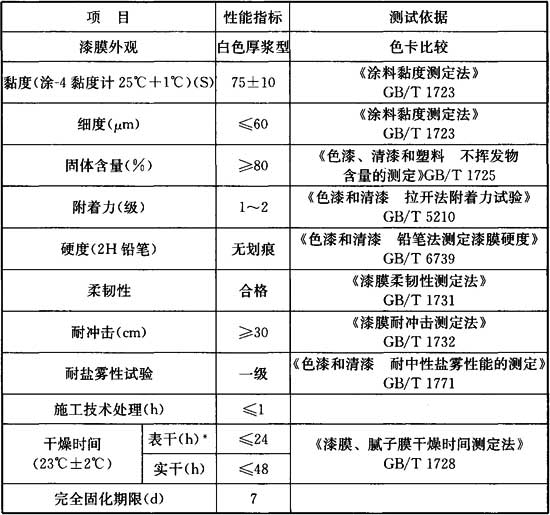

表4.0.6-1 環氧樹脂厚漿型涂料性能
注：*以手指觸摸涂層表面不粘手，視為表干。

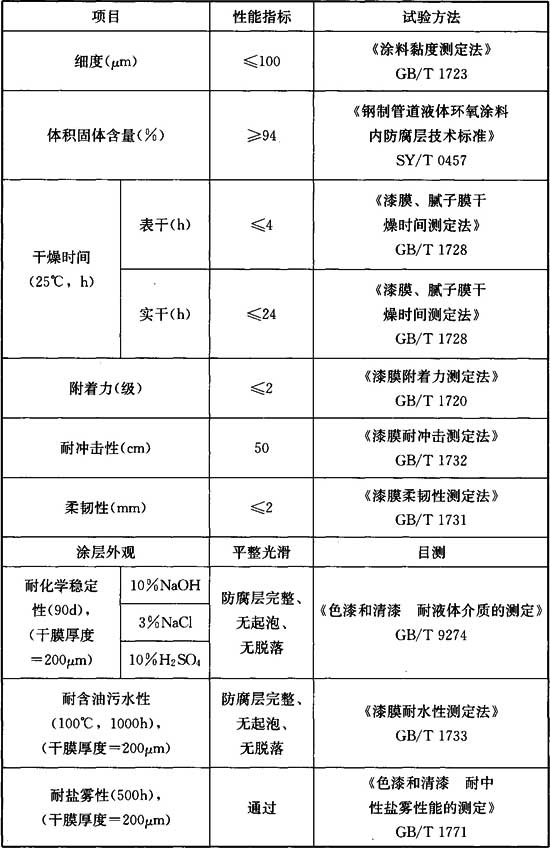

表4.0.6-2 環氧樹脂無溶劑雙組分涂料性能

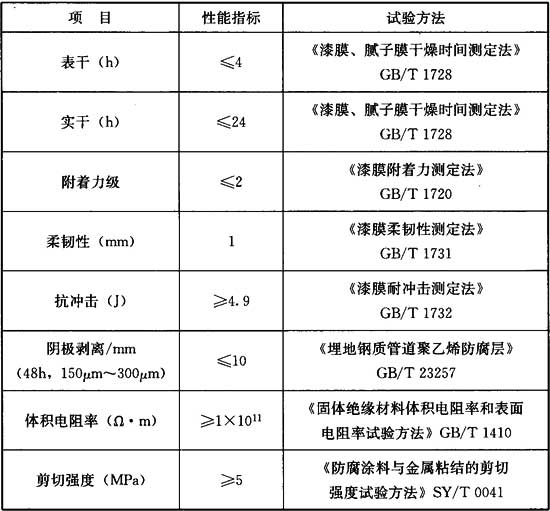

表4.0.6-3 環氧樹脂底漆性能
4.0.7 不銹鋼發泡筒法所用材料的性能應符合下列規定：
1 發泡膠應采用雙組分，并應在作業現場混合使用，固化時間應控制在30min～120min。
2 橡膠材料應做成筒狀，并應附在不銹鋼套筒的外側。橡膠筒的兩端應設置止水圈。
3 不銹鋼筒應采用304型及以上材質，兩端應加工成喇叭狀或鋸齒形邊口。
4 止回扣卡住后不應發生回彈，且不應對修復氣囊造成破壞。
4.0.8 橡膠脹環法所用橡膠密封帶應緊貼管壁，且應密封良好。
4.0.9 非開挖修復更新工程所用成品管材或型材應按相關標準進行標注。沒有相關標準時，成品管材或型材的標注應符合下列規定：
1 折疊管、縮徑管的標注間距不應大于3.0m；
2 帶狀型材的標注間距不應大于5.0m；
3 片狀型材應每片標注。
