（免費下載）JGJ 360-2015 建筑隔震工程施工及驗收規范
公告
中華人民共和國住房和城鄉建設部
公 告
第831號
住房城鄉建設部關于發布行業標準
《建筑隔震工程施工及驗收規范》的公告
現批準《建筑隔震工程施工及驗收規范》為行業標準，編號為JGJ 360-2015，自2015年12月1日起實施。其中，第5.4.2、5.5.1、5.5.2、6.1.3條為強制性條文，必須嚴格執行。
本規范由我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2015年6月3日
前言
前 言
根據住房和城多建設部《關于印發<2011年工程建設標準規范制訂、修訂計劃>的通知》(建標[2011]17號)的要求，規范編制組經廣泛調查研究，認真總結實踐經驗，參考有關國際標準和國外先進標準，并在廣泛征求意見的基礎上，編制本規范。
本規范的主要技術內容是：1總則；2術語；3基本規定；4材料；5施工；6分項工程驗收；7子分部工程驗收；8維護。
本規范中以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由住房和城鄉建設部負責管理和對強制性條文的解釋，由中國建筑標準設計研究院有限公司負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送中國建筑標準設計研究院有限公司(地址：北京市海淀區首體南路9號主語國際2號樓，郵政編碼100048)。
本規范主編單位：中國建筑標準設計研究院有限公司
山西太行建設開發有限公司
本規范參編單位：鵬達建設集團有限公司
河北理工大學建筑設計研究院
云南省地震工程研究院
建研(北京)抗震工程結構設計
事務所有限公司
北京工業大學
江蘇揚州合力橡膠制品有限公司
本規范主要起草人員：曾德民 焦仲德 廖 永 蘇幼坡
安曉文 周曉夫 田 杰 杜志超
蔣航軍 顧泰昌 余永文 白山巍
王慧榮 袁建東
本規范主要審查人員：蘇經宇 高小旺 余敘耕 趙 偉
焦長春 張巖玉 安長彪 王銘新
熊世樹
1 總則
1.0.1 為加強建筑隔震工程施工與質量驗收，做到技術先進、安全可靠、環保節能，保證工程質量，制定本規范。
1.0.2 本規范適用于新建、擴建建筑隔震工程的施工、驗收與維護。
1.0.3 建筑隔震工程的施工、驗收與維護除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 建筑隔震工程 building isolation engineering
在建筑物的基礎、底部或下部結構與上部結構之間設置由建筑隔震橡膠支座(包括連接件)和黏滯阻尼器(包括連接件)等部件形成隔震層，把上部結構和下部基礎(結構)隔離，以此消耗地震能量，避免或減少地震能量向上部傳輸，更有效地保障上部結構安全的工程措施。
2.0.2 建筑隔震橡膠支座 elastomeric seismic-protection isolator for buildings
由多層薄鋼板和橡膠相互疊置,經過專門硫化工藝粘合而成，起隔震作用的厚橡膠制品。簡稱支座。
2.0.3 黏滯阻尼器 viscous fluid damper
以黏滯材料為阻尼介質的速度相關型阻尼器，一般由缸體、活塞、阻尼通道、阻尼材料、導桿和密封材料等部分組成。簡稱阻尼器。
2.0.4 隔震層 isolation layer
建筑隔震工程中安裝支座及阻尼器的部位與相關構件，通常包括支座及連接件、阻尼器及連接件，支座上部梁板體系及其下支墩(柱)構件等。
2.0.5 隔震縫 isolation seam
隔震層相關部位預留的變形縫,在地震時，允許上部結構能夠自由水平運動，縫寬需滿足設計要求的相對水平位移。
2.0.6 柔性連接 flexible connection measure
為使地震時不阻礙隔震層的水平位移，對穿過隔震層的設備管線、管道采用柔性接頭、柔性連接段等處理措施。
2.0.7 隔震裝置 isolation device
安裝在隔震層的支座及連接件、阻尼器及連接件和柔性連接的設備管線、管道等。
2.0.8 隔震構造 details of isolation design
按隔震設計原則，對結構和非結構部分需采取的各種細部構造和要求，一般可不進行計算。
3 基本規定
3.0.1 建筑隔震工程施工現場管理，應有健全的質量管理體系與檢驗制度。
3.0.2 建筑隔震工程施工前應進行隔震專項施工技術交底，并應編制隔震專項施工組織設計或施工技術方案。
3.0.3 建筑隔震工程可作為建筑工程主體結構分部工程的子分部工程，并應符合下列規定：
1 分項工程可按支座安裝，阻尼器安裝、柔性連接安裝、隔震縫進行劃分；
2 檢驗批可按樓層、結構縫或施工段進行劃分；
3 支座和阻尼器等材料進場檢驗，可按進場批次、生產廠家、規格劃分檢驗批。
3.0.4 支座和阻尼器應進行見證檢驗，對檢驗判定為不合格的產品不得使用。
3.0.5 建筑隔震工程施工的每道工序完成后應按隱蔽工程要求檢查驗收，并應形成記錄。對重要工序需經設計人員確認合格后，方可進行下道工序的施工。
3.0.6 檢驗批質量驗收合格應符合下列規定：
1 主控項目的質量經抽樣檢驗應合格：
2 一般項目的質量經抽樣檢驗應合格；當采用計數檢驗時，除本規范另有規定外，對應于合格質量水平的錯判概率不宜超過5％，漏判概率不宜超過10％；
3 應具有完整的施工操作依據、質量檢查記錄及質量證明文件。
3.0.7 子分部工程質量驗收合格應符合下列規定：
1 所含分項工程的質量均應驗收合格；
2 質量控制資料應完整；
3 安全、節能、環境保護與主要使用功能抽樣檢驗結果應符合相應規定；
4 觀感質量檢查應符合規定。
3.0.8 分項工程質量驗收合格應符合下列規定：
1 分項工程所含的各檢驗批，其質量均應符合本規范的合格質量規定；
2 分項工程所含的各檢驗批，其質量驗收記錄和有關合格證明文件應完整。
3.0.9 建筑隔震工程的檢驗批、分項工程、子分部工程應進行質量驗收，可按本規范附錄A記錄。
4 材料
5 施工
6 分項工程驗收
7 子分部工程驗收
7.0.1 建筑隔震工程施工質量驗收時，應提供下列文件和記錄：
1 工程相關設計文件及設計變更文件；
2 支座、阻尼器及相關材料質量合格證明文件、中文標識、性能檢測報告和復驗報告；
3 施工現場質量管理檢查記錄；
4 有關安全及功能的檢驗和見證檢測項目檢查記錄；
5 有關觀感質量檢驗項目檢查記錄；
6 分項工程所含各檢驗批質量驗收記錄；
7 工程重大質量問題的處理方案和驗收記錄；
8 隔震裝置使用維護手冊、維修管理及計劃；
9 其他必要的文件和記錄。
7.0.2 當建筑隔震工程施工質量不符合本規范要求時，應按下列規定進行處理：
1 經返工重做更換構(配)件的檢驗批，應重新進行驗收；
2 經有資質的檢測單位檢測鑒定能達到設計要求的檢驗批，應予以驗收；
3 經有資質的檢測單位檢測鑒定達不到設計要求的，但經原設計單位核算認可能滿足結構安全和使用功能的檢驗批，可予以驗收；
4 經返修或加固處理的分項、子分部工程，對改變外形尺寸尚能滿足安全使用要求時，可按處理技術方案和協商文件進行驗收。
7.0.3 通過返修或加固處理仍不能滿足安全使用要求的建筑隔震工程，嚴禁驗收。
7.0.4 建筑隔震子分部工程施工質量驗收合格后，應將所有的驗收文件存檔備案。
8 維護
附錄A 質量驗收記錄

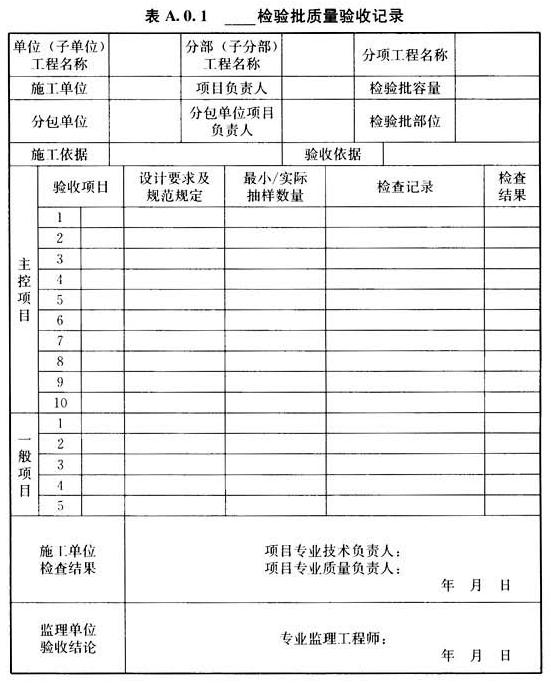

A.0.1 檢驗批的質量驗收可按表A.0.1記錄。

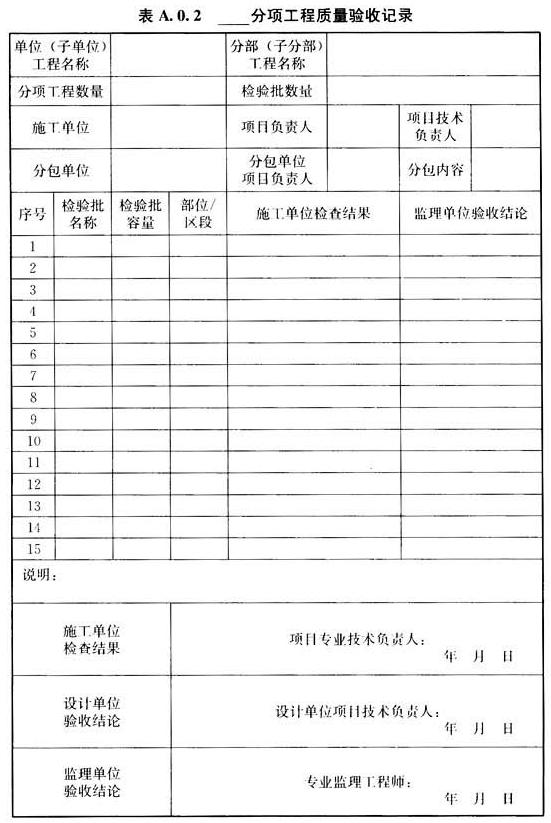

A.0.2 分項工程質量驗收可按表A.0.2記錄。

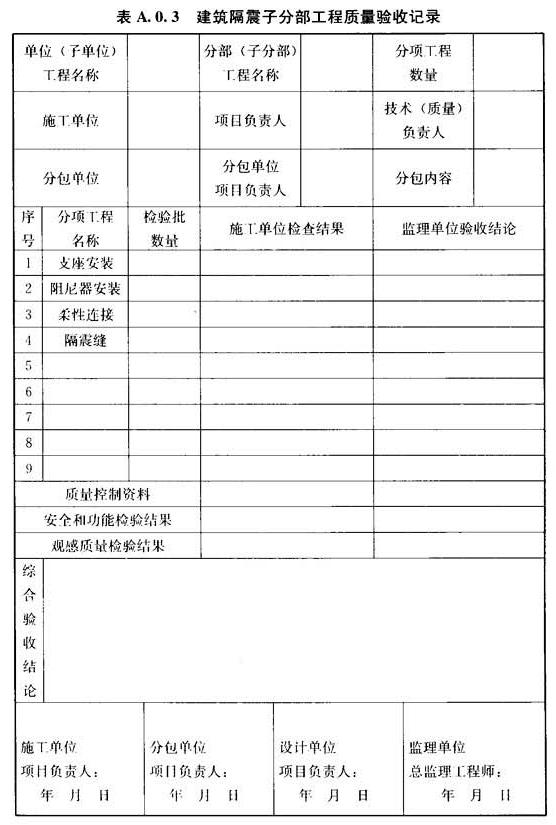

A.0.3 建筑隔震子分部工程質量驗收可按表A.0.3記錄。

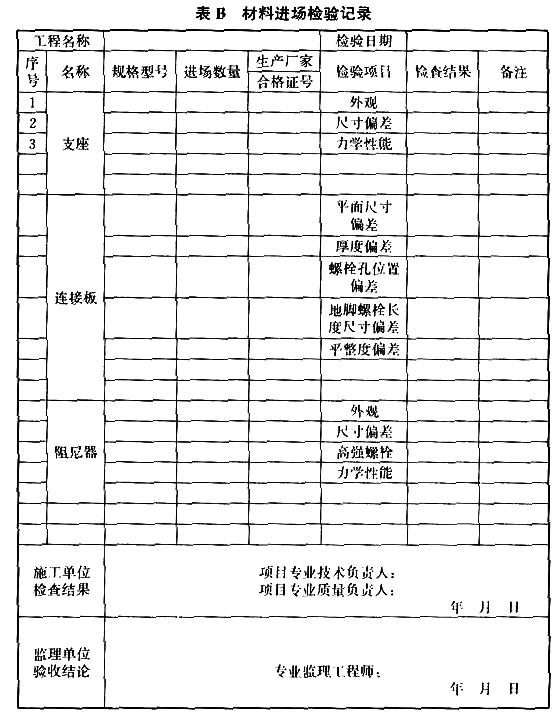

附錄B 材料進場檢驗記錄
附錄B 材料進場檢驗記錄
