1 總 則
1.0.1 為使懸掛式豎井在設計、施工及驗收中，做到技術先進、安全適用、經濟合理、確保工程質量，制定本規程。
1.0.2 本規程適用于房屋建筑及市政工程的懸掛式豎井施工階段的設計、施工及驗收。
1.0.3 懸掛式豎井應根據工程水文地質條件、各種作用、鄰近建(構)筑物、環境條件、施工條件和工期等因素進行合理設計，因地制宜，精心施工。
1.0.4 懸掛式豎井施工階段的設計、施工及驗收，除應符合本規程的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
Asb——豎井節段內掛壁筋截面面積；
c——開挖土體的黏聚力；
D——掛壁樁直徑；
Fi——第i節段井壁外側與土體的摩擦力；
f——土與井壁單位面積的摩阻力；
ft——混凝土的抗拉強度設計標準值；
fy——鋼筋的抗拉強度設計值；
H——豎井總高度；
Hi——豎井節段高度；
h0——豎井與土接觸深度；
K——安全系數；
Ka——主動土壓力系數；
L1——樁孔底至導管底端距離；
L2——導管初次埋置深度；
n——掛壁樁數量；
S——掛壁樁所承受的最大懸掛力；
Si——施工到第i節段時掛壁樁須承受的懸掛力；
Tf——總摩阻力；
U——井外壁周長；
V——灌注首批混凝土所需數量；
Wi——第i節段井壁的重量；
α——掛壁筋與掛壁樁縱軸線的夾角；
γ——開挖土體的重度；
——開挖土體的內摩擦角。
3 材 料
4 施工設計
5 施 工
6 驗 收
7 安全生產與環境保護
附錄A 井壁摩阻力計算
A.0.1 井壁與土體之間的摩阻力應根據工程地質、水文地質條件、施工方法和井壁深度等情況，并參考相似條件的施工經驗確定。
A.0.2 豎井外壁上的總豎向摩阻力確定宜符合下列規定：
1 在深度0～5m范圍內，單位面積摩阻力可按直線規律自零值起逐漸增加；
2 在深度5m以下，單位面積摩阻力宜為一常數(圖A.0.2)。

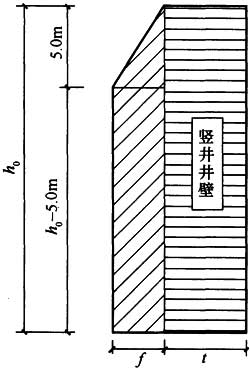

圖A.0.2 井壁側面摩阻力分布
A.0.3 總摩阻力可按下式計算：
式中：Tf——總摩阻力(kN)；
U——井外壁周長(m)；
h0——豎井與土接觸深度；
f——土與井壁單位面積的摩阻力(kN)。
A.0.4 當豎井深度范圍內有數個土層時，土與井壁單位面積的摩阻力按厚度宜按下式加權平均計算：
式中：f1、f2……fn——不同土層土與井壁單位面積的摩阻力(kN)，應根據試驗確定，可按表A.0.4取值；
h1、h2……h(huán)n——不同土層的對應厚度。

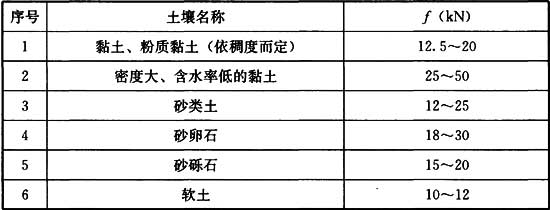

表A.0.4 井壁與土壤的單位面積摩阻力f值
附錄B 掛壁筋計算
B.0.1 掛壁樁與豎井節段連接的掛壁筋強度計算，宜符合下列規定：
1 掛壁筋與掛壁樁的連接應力應大于掛壁筋的抗拉強度設計值；
2 掛壁樁與井壁之間應連接緊密，不得有雜物。
B.0.2 掛壁筋與豎井節段的連接強度，可按下列公式計算：
式中：K——安全系數，可取1.4；
Sk——施工到第k節段時掛壁樁須承受的懸掛力(kN)；
n——掛壁樁數量(個)；
D1——掛壁樁直徑；
Hi——豎井節段高度；
fy——植筋的抗拉強度設計值，按現行國家標準《混凝土結構設計規范》GB 50010規定采用；
Asb——豎井節段內植入的鋼筋截面面積(mm2)；
α——斜截面上植入的普通鋼筋的切線與掛壁樁縱軸線的夾角(°)；
βh——截面高度影響系數；當Hi小于800mm時，取800mm；當Hi大于2000mm時，取2000mm；
ft——混凝土的抗拉強度設計標準值，取掛壁樁與豎井混凝土強度等級的最低值(kN／mm2)。
