（免費下載）JGJ 128-2010 建筑施工門式鋼管腳手架安全技術規范
1 總則
1.0.1 為在門式鋼管腳手架的設計與施工中貫徹執行國家安全生產法規，做到技術先進、經濟合理、安全適用，制定本規范。
1.0.2 本規范適用于房屋建筑與市政工程施工中采用門式鋼管腳手架搭設的落地式腳手架、懸挑腳手架、滿堂腳手架與模板支架的設計、施工和使用。
1.0.3 在施工前應按本規范的規定對門式鋼管腳手架或模板支架結構件及地基承載力進行設計計算，并應編制專項施工方案。
1.0.4 門式鋼管腳手架的設計、施工與使用，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 構配件
3.0.1 門架與配件的鋼管應采用現行國家標準《直縫電焊鋼管》GB/T 13793或《低壓流體輸送用焊接鋼管》GB/T 3091中規定的普通鋼管，其材質應符合現行國家標準《碳素結構鋼》GB/T 700中Q235級鋼的規定。門架與配件的性能、質量及型號的表述方法應符合現行行業產品標準《門式鋼管腳手架》JG 13的規定。
3.0.2 周轉使用的門架與配件應按本規范附錄A的規定進行質量類別判定與處置。
3.0.3 門架立桿加強桿的長度不應小于門架高度的70％；門架寬度不得小于800mm，且不宜大于1200mm。
3.0.4 加固桿鋼管應符合現行國家標準《直縫電焊鋼管》GB/T 13793或《低壓流體輸送用焊接鋼管》GB/T 3091中規定的普通鋼管，其材質應符合現行國家標準《碳素結構鋼》GB/T 700中Q235級鋼的規定。宜采用直徑ф42×2.5mm的鋼管，也可采用直徑ф48×3.5mm的鋼管；相應的扣件規格也應分別為ф42、ф48或ф42/ф48。
3.0.5 門架鋼管平直度允許偏差不應大于管長的1/500，鋼管不得接長使用，不應使用帶有硬傷或嚴重銹蝕的鋼管。門架立桿、橫桿鋼管壁厚的負偏差不應超過0.2mm。鋼管壁厚存在負偏差時，宜選用熱鍍鋅鋼管。
3.0.6 交叉支撐、鎖臂、連接棒等配件與門架相連時，應有防止退出的止退機構，當連接棒與鎖臂一起應用時，連接棒可不受此限。腳手板、鋼梯與門架相連的掛扣，應有防止脫落的扣緊機構。
3.0.7 底座、托座及其可調螺母應采用可鍛鑄鐵或鑄鋼制作，其材質應符合現行國家標準《可鍛鑄鐵件》GB/T 9440中KTH-330-08或《一般工程用鑄造碳鋼件》GB/T 11352中ZG230-450的規定。
3.0.8 扣件應采用可鍛鑄鐵或鑄鋼制作，其質量和性能應符合現行國家標準《鋼管腳手架扣件》GB 15831的要求。連接外徑為ф42/ф48鋼管的扣件應有明顯標記。
3.0.9 連墻件宜采用鋼管或型鋼制作，其材質應符合現行國家標準《碳素結構鋼》GB/T 700中Q235級鋼或《低合金高強度結構鋼》GB/T 1591中Q345級鋼的規定。
3.0.10 懸挑腳手架的懸挑梁或懸挑桁架宜采用型鋼制作，其材質應符合現行國家標準《碳素結構鋼》GB/T 700中Q235B級鋼或《低合金高強度結構鋼》GB/T 1591中Q345級鋼的規定。用于固定型鋼懸挑梁或懸挑桁架的U形鋼筋拉環或錨固螺栓材質應符合現行國家標準《鋼筋混凝土用鋼 第1部分：熱軋光圓鋼筋》GB 1499.1中HPB 235級鋼筋或《鋼筋混凝土用鋼 第2部分：熱軋帶肋鋼筋》GB 1499.2中HRB335級鋼筋的規定。
3.0.11 門架、配件及扣件的計算用表可按本規范附錄B的規定采用。
4 荷載
5 設計計算
6 構造要求
7 搭設與拆除
8 檢查與驗收
9 安全管理
9.0.1 搭拆門式腳手架或模板支架應由專業架子工擔任，并應按住房和城鄉建設部特種作業人員考核管理規定考核合格，持證上崗。上崗人員應定期進行體檢，凡不適合登高作業者，不得上架操作。
9.0.2 搭拆架體時，施工作業層應鋪設腳手板，操作人員應站在臨時設置的腳手板上進行作業，并應按規定使用安全防護用品，穿防滑鞋。
9.0.3 門式腳手架與模板支架作業層上嚴禁超載。
9.0.4 嚴禁將模板支架、纜風繩、混凝土泵管、卸料平臺等固定在門式腳手架上。
9.0.5 六級及以上大風天氣應停止架上作業；雨、雪、霧天應停止腳手架的搭拆作業；雨、雪、霜后上架作業應采取有效的防滑措施，并應掃除積雪。
9.0.6 門式腳手架與模板支架在使用期間，當預見可能有強風天氣所產生的風壓值超出設計的基本風壓值時，對架體應采取臨時加固措施。
9.0.7 在門式腳手架使用期間，腳手架基礎附近嚴禁進行挖掘作業。
9.0.8 滿堂腳手架與模板支架的交叉支撐和加固桿，在施工期間禁止拆除。
9.0.9 門式腳手架在使用期間，不應拆除加固桿、連墻件、轉角處連接桿、通道口斜撐桿等加固桿件。
9.0.10 當施工需要，腳手架的交叉支撐可在門架一側局部臨時拆除，但在該門架單元上下應設置水平加固桿或掛扣式腳手板，在施工完成后應立即恢復安裝交叉支撐。
9.0.11 應避免裝卸物料對門式腳手架或模板支架產生偏心、振動和沖擊荷載。
9.0.12 門式腳手架外側應設置密目式安全網，網間應嚴密，防止墜物傷人。
9.0.13 門式腳手架與架空輸電線路的安全距離、工地臨時用電線路架設及腳手架接地、防雷措施，應按現行行業標準《施工現場臨時用電安全技術規范》JGJ 46的有關規定執行。
9.0.14 在門式腳手架或模板支架上進行電、氣焊作業時，必須有防火措施和專人看護。
9.0.15 不得攀爬門式腳手架。
9.0.16 搭拆門式腳手架或模板支架作業時，必須設置警戒線、警戒標志，并應派專人看守，嚴禁非作業人員入內。
9.0.17 對門式腳手架與模板支架應進行日常性的檢查和維護，架體上的建筑垃圾或雜物應及時清理。
附錄A 門架、配件質量分類
附錄B 計算用表
B.0.1 門架幾何尺寸及桿件規格應符合下列規定。

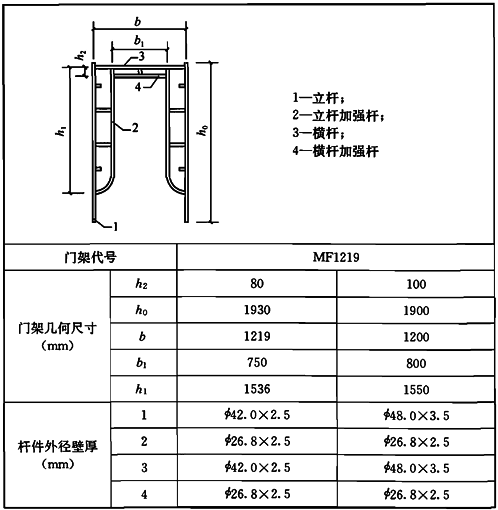

1 MF1219系列門架幾何尺寸及桿件規格應符合表B. 0.1-1的規定。
表B.0.1-1 MF1219系列門架幾何尺寸及桿件規格
注：表中門架代號含義同現行行業產品標準《門式鋼管腳手架》JG 13。

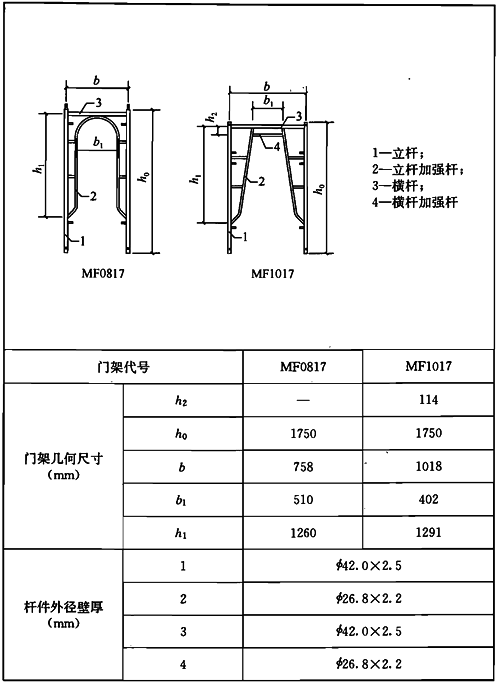

2 MF0817、MF1017系列門架幾何尺寸及桿件規格應符合表B. 0.1-2的規定。
表B.0.1-2 MF0817、MF1017系列門架幾何尺寸及桿件規格
注：表中門架代號含義同現行行業產品標準《門式鋼管腳手架》JG 13。
B.0.2 扣件規格及重量應符合表B. 0.2的規定。
表B.0.2 扣件規格及重量
| 規格 | 重量(標準值) (kN/個) |
|
| 直角扣件 | GKZ48、GKZ48/42、GKZ42 | 0.0135 |
| 旋轉扣件 | GKU48、GKU48/42、GKU42 | 0.0145 |
B.0.3 門架、配件重量宜符合下列規定：

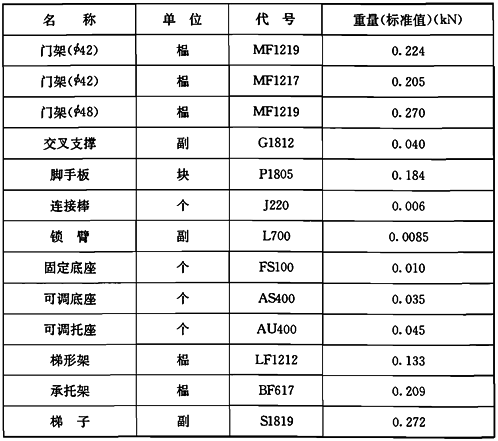

1 MF1219系列門架、配件重量宜符合表B.0.3-1的規定。
表B.0.3-1 MF1219系列門架、配件重量
注：表中門架與配件的代號同現行行業產品標準《門式鋼管腳手架》JG 13。
2 MF0817、MF1017系列門架、配件重量宜符合表B.0.3-2的規定。
表B.0.3-2 MF0817、MF1017系列門架、配件重量
| 名稱 | 單位 | 代號 | 重量(標準值)(kN) |
| 門架 | 榀 | MF0817 | 0.153 |
| 門架 | 榀 | MF1017 | 0.165 |
| 交叉支撐 | 副 | G1812、G1512 | 0.040 |
| 腳手板 | 塊 | P1806、P1804、P1803 | 0.195、0.168、0.148 |
| 連接棒 | 個 | J220 | 0.006 |
| 安全插銷 | 個 | C080 | 0.001 |
| 固定底座 | 個 | FS100 | 0.010 |
| 可調底座 | 個 | AS400 | 0.035 |
| 可調托座 | 個 | AU400 | 0.045 |
| 梯形架 | 榀 | LF1012、LF1009、LF1006 | 11.1、9.60、8.20 |
| 三角托 | 個 | T0404 | 0.209 |
| 梯子 | 副 | S1817 | 0.250 |
注：表中門架與配件的代號同現行行業產品標準《門式鋼管腳手架》JG 13。

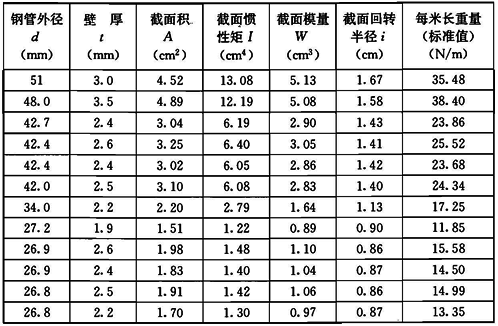

B.0.4 門式腳手架用鋼管截面幾何特性應符合表B.0.4的規定。
表B.0.4 門式腳手架用鋼管截面幾何特性
B.0.5 一榀門架的穩定承載力設計值應符合下列規定：
1 MF1219系列一榀門架的穩定承載力應符合表B.0.5-1的規定。
表B.0.5-1 MF1219系列一榀門架的穩定承載力設計值
| 門架代號 | MF1219 | ||
| ф42.0 | ф48.0 | ||
| 門架高度h0(mm) | 1930 | 1900 | |
| 立桿加強桿高度h1(mm) | 1536 | 1550 | |
| 立桿換算截面回轉半徑i(cm) | 1.525 | 1.652 | |
| 立桿長細比λ | H≤40m | 148 | 135 |
| 40＜H≤55m | 154 | 140 | |
| 立桿穩定系數φ | H≤40m | 0.316 | 0.371 |
| 40＜H≤55m | 0.294 | 0.349 | |
| 鋼材強度設計值(N/mm2) | 205 | 205 | |
| 門架穩定承載力設計值Nd(kN) | H≤40m | 40.16 | 74.38 |
| 40m＜H≤55m | 37.37 | 69.97 | |
注：1 本表門架穩定承載力系根據本規范表B.0.1-1的門架計算，當采用的門架幾何尺寸及桿件規格與本規范表B.0.1-1不符合時應另行計算；
2 表中H代表腳手架搭設高度。
2 MF0817、MF1017系列一榀門架的穩定承載力應符合表B.0.5-2的規定：
表B.0.5-2 MF0817、MF1017系列一榀門架的穩定承載力設計值
| 門架代號 | MF0817 | MF1017 | |
| ф42.0 | ф42.0 | ||
| 門架高度h0(mm) | 1750 | 1750 | |
| 立桿加強桿高度h1(mm) | 1260 | 1291 | |
| 立桿換算截面回轉半徑i(cm) | 4.428 | 1.507 | |
| 立桿長細比λ | H≤40m | 138.71 | 136 |
| 40＜H≤55m | 144.64 | 142 | |
| 立桿穩定系數φ | H≤40m | 0.354 | 0.367 |
| 40＜H≤55m | 0.329 | 0.340 | |
| 鋼材強度設計值(N/mm2) | 205 | 205 | |
| 門架穩定承載力設計值Nd(kN) | H≤40m | 44.89 | 46.60 |
| 40m＜H≤55m | 41.81 | 43.21 | |
注：1 本表門架穩定承載力系根據本規范表B. 0. 1-2的門架計算，當采用的門架幾何尺寸及桿件規格與本規范表B. 0. 1-2不符合時應另行計算；
2 表中H代表腳手架搭設高度。

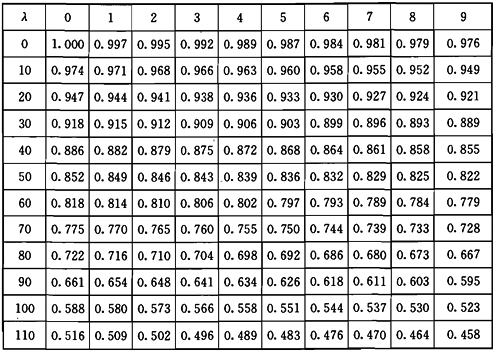

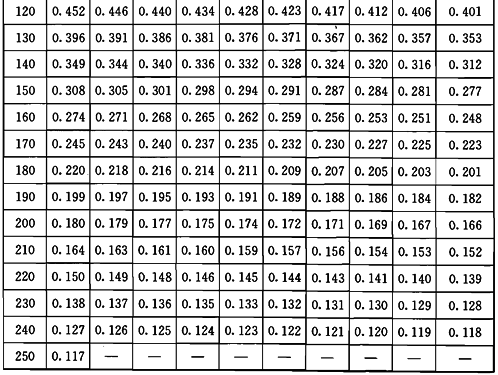

B.0.6 軸心受壓構件的穩定系數φ(Q235鋼)應符合表B.0.6的規定。
表B.0.6 軸心受壓構件的穩定系數φ(Q235鋼)
