（免費下載）JGJ/T 216-2010 鋁合金結構工程施工規程
1 總 則
1.0.1 為引導鋁合金結構工程施工中貫徹執行國家的技術經濟政策，做到技術先進、安全適用、經濟合理、確保質量，制定本規程。
1.0.2 本規程適用于建筑工程的單層框架、多層框架、空間網格、面板以及幕墻等鋁合金結構工程的施工。
1. 0.3 鋁合金結構工程的施工除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1 鋁合金結構工程施工前，應根據設計文件、施工詳圖的要求及制作單位或施工現場的條件，編制施工方案。
3.0.2 鋁合金結構工程對施工質量的控制應符合下列要求：
1 采用的原材料、半成品和成品應進行進場驗收。
2 各工序應按施工技術標準進行質量控制，每道工序完成后，應進行檢查。
3 各相關專業工種之間，應進行交接檢驗，并應經監理單位檢查認可。
3.0.3 鋁合金結構制作單位應根據設計文件要求進行工藝試驗。
3.0. 4 連接復雜的鋁合金構件，應根據設計及國家現行有關標準要求進行預拼裝。
3.0.5 鋁合金結構和構件表面應進行防腐處理。鋁合金材料與除不銹鋼以外的其他金屬材料或含酸性、堿性的非金屬材料接觸、連接時，應采取隔離措施。
3.0.6 鋁合金結構可采用有效的水噴淋系統或消防部門認可的防火噴涂材料進行防護。表面長期受輻射熱時，應設置隔熱層或采用其他有效的防護措施。
3.0.7 鋁合金結構工程施工過程中應采取有效的安全和環境保護措施。
4 材 料
5 鋁合金零部件加工和組裝
6 鋁合金焊接
7 緊固件連接
8 預 拼 裝
9 鋁合金框架結構安裝
10 鋁合金空間網格結構安裝
11 鋁合金面板安裝
11.0.1 鋁合金面板安裝前應繪制排板圖，標出面板與支承構件的相互關系及連接方法，并應繪制構造詳圖。
11.0.2 鋁合金面板應按不同板型、形狀分別堆放。工地堆放應采用枕木或支架架空，并應有一定的傾斜度。面板放置位置應與鋪設方向相協調。
11.0.3 鋁合金面板鋪設應在主體結構安裝、校正、焊接完畢后方可進行。
11. 0.4 安裝施工測量應與主體結構的測量同步協調進行，并應根據工程實際情況調整面板支承構件定位。
11.0.5 鋁合金面板工程的施工測量放線應符合下列規定：
1 鋁合金面板分格軸線的測量應與主體結構測量相同步協調。放線時應進行多次校正。
2 鋁合金面板的測量不得在風力大于4級時進行，且每天應進行不少于2次的校核。
3 應定期對鋁合金面板工程的安裝定位基準進行校核。
11.0.6 每疊鋁合金面板應使用專用吊具吊裝，且吊點位置的選擇不應使面板變形大于規定要求。
11.0.7 鋁合金面板應根據板型和設計的排板圖鋪設；面板和支承構件的連接，應按所用板材的板型要求確定，可直接在檁條上鋪設或與檁條上安裝的固定支座連接。鋪設在檁條上的面應在檁條上彈出擱置線后進行安裝。
11.0.8 鋁合金面板宜采用長尺寸板材，相鄰兩塊板應順年最大頻率風向搭接。
11.0.9 鋁合金面板長度方向的搭接端應與檁條、支座等支承構件有可靠的連接(圖11.0.9)，搭接部位應設置防水堵頭，對接拼縫與外露釘帽應作密封處理。搭接處可采用焊接或泛水板，搭接部分長度方向中心宜與支承構件形心對齊，搭接長度不宜小于表11.0.9所列數值。
圖11.0.9 鋁合金面板搭接
a—搭接長度
表11.0.9 鋁合金面板在支承構件上的搭接長度
| 項 目 | 搭接長度 | ||
| 縱向 | 波高＞70mm | 350 | |
| 波高≤70mm |
屋面坡度<1／10 | 250 | |
| 屋面坡度≥l／10 | 200 | ||
| 橫向 | ≥一個波 | ||
11.0.10 鋁合金屋面板側向可采用搭接、扣合或咬合等方式進行連接。當側向采用搭接式連接時，連接件宜采用帶有防水密封膠墊的自攻螺釘。搭接處應采用連接件緊固，連接件應設置在波峰上。對高波鋁合金板，連接件間距宜為700mm～ 800mm； 對低波鋁合金板，連接件間距宜為300mm～ 400mm。當采用扣合式或咬合式連接時，應在檁條上設置與鋁合金壓型板波形相配套的專門固定支座，固定支座和檁條應用自攻螺釘或射釘連接，鋁合金板應擱置在固定支座上(圖11.0.10)。兩片鋁合金板的側邊應確保在風吸力等因素作用下的扣合或咬合連接可靠。

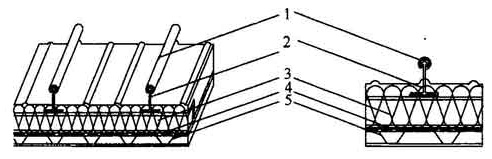

圖11.0.10 固定支座連接
1——鋁合金面板；2——支托；3——絕熱保溫層；4——隔氣層；5——壓型鋼板
11.0.11 當天溝用金屬板材制作時，伸入屋面金屬板材下長度不應小于200mm；當有檐溝時，屋面金屬板材應伸入檐溝內，其長度不應小于150mm；檐口應采用異形金屬板材的堵頭封檐板；山墻應采用異形金屬板材的包角板和固定支架封嚴。
11. 0.12 每塊泛水板的長度不宜大于2m，泛水板的安裝應順直；泛水板與金屬板材的搭接寬度應符合不同板形的要求。
11.0.13 鋁合金面板安裝應平整、順直，板面不應有施工殘留物和污物。檐口線、泛水段應順直，無起伏現象。板面不應有未經處理的錯鉆空洞。
11.0.14 鋁合金壓型板的肋高和寬度應符合設計要求，并應順?biāo)鞣较蛟O(shè)置；沿坡度方向(縱向)應采用完整的鋁合金壓型板，應無接口、無螺釘連接；壓型面板布置不宜大于25m，且應設置相應位移控制點。
11.0.15 鋁合金面板工程安裝過程中，應作好半成品和成品保護；構件在存放、搬運、吊裝過程中不應發生碰撞、損壞和污染。
11.0.16 鋁合金板材的連接和密封處理應符合設計要求，不得有滲漏現象。
11.0.17 鋁合金面板工程防雷裝置、排氣孔設置應符合設計要求。
12 鋁合金幕墻結構安裝
附錄A 焊接接頭坡口形式與尺寸
附錄A 焊接接頭坡口形式與尺寸
表A 焊接接頭坡口形式與尺寸
| 焊接方法 | 坡口名稱 | 坡口形式 | 板厚 t(mm) | 間隙b(mm) | 鈍邊p(mm) | 坡口角度α | 備注 | |
| 手 工 鎢 極 氬 弧 焊 |
對 接 接 頭 |
卷邊 |  |
≤2.0 | 1.0 | 不填加焊絲 | ||
| I形坡口 |  |
＜3.0 | 0～1.5 | 單面焊 | ||||
| 3.0～5.0 | 0.5～2.5 | 雙面焊 | ||||||
| V形坡口 |  |
3.0～5.0 | 0～2.5 | 1.0～1.5 | 70°～80° | |||
| 5.0～12.0 | 2.0～4.0 | 1.0～2.0 | 60°～70° | |||||
| 帶墊板V形坡口 |  |
4.0～12.0 | 3.0～6.0 | 50°～60° | ||||
| U形坡口 |  |
＞8.0 | 0～2.5 | 1.5～2.5 | 55°～65° | |||
| X形坡口 |  |
＞12.0 | 0～2.5 | 2.0～3.0 | 60°～80° | |||
| 搭接接頭 |  |
＜1.5 | 0～0.5 | L≥2t | ||||
| 1.5～30 | 0.5～1.0 | L≥2t | ||||||
| 角 接 接 頭 |
I形坡口 |  |
≤6.0 | 0.5～1.5 | ||||
| 單邊V形坡口 |  |
6.0～10.0 | 0.5～2.0 | ≤2.0 | 50°～55° | |||
| V形坡口 |  |
＞8.0 | 0～2.0 | ≤2.0 | 50°～55° | |||
| T 形 接 頭 |
I形坡口 |  |
≤6.0 | 0.5～1.5 | ||||
| 單邊V形坡口 |  |
6.0～10.0 | 0.5～2.0 | ≤2.0 | 50°～55° | |||
| K形坡口 |  |
≥8.0 | 0～2.0 | ≤2.0 | 50°～55° | |||
融 |
I形坡口 |  |
≤10.0 | 0～3.0 | ||||
| V形坡口 |  |
8.0～20.0 | 0～3.0 | 3.0～4.0 | 60°～70° | |||
| 帶墊板V形坡口 |  |
8.0～25.0 | 3.0～6.0 | 50°～60° | ||||
| U形坡口 |  |
＞20.0 | 0～3.0 | 3.0～5.0 | 40°～50° | |||
| X形坡口 |  |
＞8.0 | 0～3.0 | 3.0～6.0 | 70°～80° | |||
| ＞26.0 | 5.0～8.0 | 60°～70° | ||||||
