（免費下載）JGJ 19-2010 冷拔低碳鋼絲應用技術規程
1 總 則
1.0.1 為了在冷拔低碳鋼絲的應用中貫徹執行國家的技術經濟政策，做到安全適用、經濟合理、技術先進、確保質量，制定本規程。
1.0.2 本規程適用于冷拔低碳鋼絲的加工、驗收及其在建筑工程、混凝土制品中的應用。
1.0.3 冷拔低碳鋼絲在建筑工程、混凝土制品中的應用除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 鋼絲焊接網
5 鋼筋骨架
附錄A 冷拔低碳鋼絲及鋼絲焊接網的公稱截面面積、理論重量
附錄A 冷拔低碳鋼絲及鋼絲焊接網的公稱截面面積、理論重量
表A-1 冷拔低碳鋼絲的公稱截面面積、理論重量
| 公稱直徑 | 公稱截面面積(mm2) | 理論重量(kg/m) |
| 3 | 7.1 | 0.055 |
| 4 | 12.6 | 0.099 |
| 5 | 19.6 | 0.154 |
| 6 | 28.3 | 0.222 |
| 7 | 38.5 | 0.302 |
| 8 | 50.3 | 0.395 |
表A-2 常用尺寸鋼絲焊接網的理論重量
| 公稱直徑 | 橫向間距 | 縱向間距 | 理論重量(kg/m2) |
| 4 | 50 | 50 | 3.96 |
| 4 | 100 | 100 | 1.98 |
| 4 | 150 | 150 | 1.32 |
| 4 | 200 | 200 | 0.99 |
| 5 | 50 | 50 | 6.16 |
| 5 | 100 | 100 | 3.08 |
| 5 | 150 | 150 | 2.05 |
| 5 | 200 | 200 | 1.54 |
| 6 | 50 | 50 | 8.88 |
| 6 | 100 | 100 | 4.44 |
| 6 | 150 | 150 | 2.96 |
| 6 | 200 | 200 | 2.22 |
| 7 | 50 | 50 | 12.08 |
| 7 | 100 | 100 | 6.04 |
| 7 | 150 | 150 | 4.03 |
| 7 | 200 | 200 | 3.02 |
注：本表中鋼絲焊接網的縱向鋼絲、橫向鋼絲的直徑相同。
附錄B 受力鋼絲焊接網的構造基本規定
B.0.1 受力鋼絲焊接網的配筋數量應根據國家現行相關標準的有關規定計算確定。
B.0.2 受力鋼絲焊接網在混凝土構件中的保護層厚度應符合現行國家標準《混凝土結構設計規范》GB 50010的有關規定。
B.0.3 配置受力鋼絲焊接網混凝土結構構件中縱向受拉鋼絲的最小配筋率不宜小于0.20％。
B.0.4 受力鋼絲焊接網焊點的抗剪力應符合下列規定：
F≥150As(B.0.4)
系數150的單位為N/mm2。
式中：F——實測抗剪力(N)；
As——受拉鋼絲面積(mm2)。
B.0.5 受力鋼絲焊接網在錨固長度范圍內應有不少于兩根橫向鋼絲，且較近1根橫向鋼絲至計算截面的距離不應小于50mm(圖B.0.5)，縱向受拉鋼絲焊接網的錨固長度la不應小于表B.0.5規定的數值，且不應小于200mm。
圖B.0.5 受力鋼絲焊接網的錨固
注：圖中尺寸單位為mm，F(xiàn)代表拉力。I—計算截面
表B.0.5 縱向受拉鋼絲焊接網最小錨固長度la(mm)
| 混凝土強度等級 |
C20 | C30 | ≥C40 |
| 最小錨固長度 | 35d | 30d | 25d |
注：d為縱向受力鋼絲直徑。
B.0.6 受力鋼絲焊接網在受力方向的搭接接頭應設置在受力較小處。搭接范圍內兩網片最外邊橫向鋼絲間的搭接長度不應小于兩個網格，也不應小于本規程第B.0.5條規定的最小錨固長度的1.3倍，且不應小于200mm。對于受力的鋼絲焊接網，當搭接區內一張網片無橫向鋼絲且無附加錨固構造措施時，不得采用搭接。
B.0.7 受力鋼絲焊接網在非受力方向的分布鋼絲的搭接，在搭接范圍內兩張網片最外邊受力鋼絲間的搭接長度不應小于1個網格，且不應小于100mm。
B.0.8 配筋砌體結構中應用的受力鋼絲焊接網應采用直徑不小于4mm的冷拔低碳鋼絲，鋼絲焊接網中鋼絲的間距不應小于30mm，且不應大于120mm。配筋砌體結構的其他構造要求應符合現行國家標準《砌體結構設計規范》GB 50003的有關規定。
附錄C 推薦采用的抗剪試驗專用夾具示意圖
C.0.1 冷拔低碳鋼絲焊接網的抗剪試驗夾具可根據加工條件，任選抗剪夾具Ⅰ型、抗剪夾具Ⅱ型、抗剪夾具Ⅲ型中的一種(圖C.0.1-1～圖C.0.1-3)。仲裁試驗應采取抗剪夾具Ⅲ型(圖C.0.1-3)。

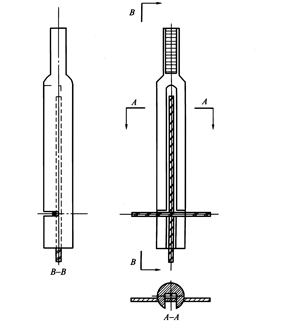

圖C.0.1-1 抗剪夾具Ⅰ型
圖C.0.1-2 抗剪夾具Ⅱ型
圖C.0.1-3 抗剪夾具Ⅲ型
